Glen Dimplex Heizkreisverteiler VHK TWES, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
5 weitere Ausführungen verfügbar
Beschreibung

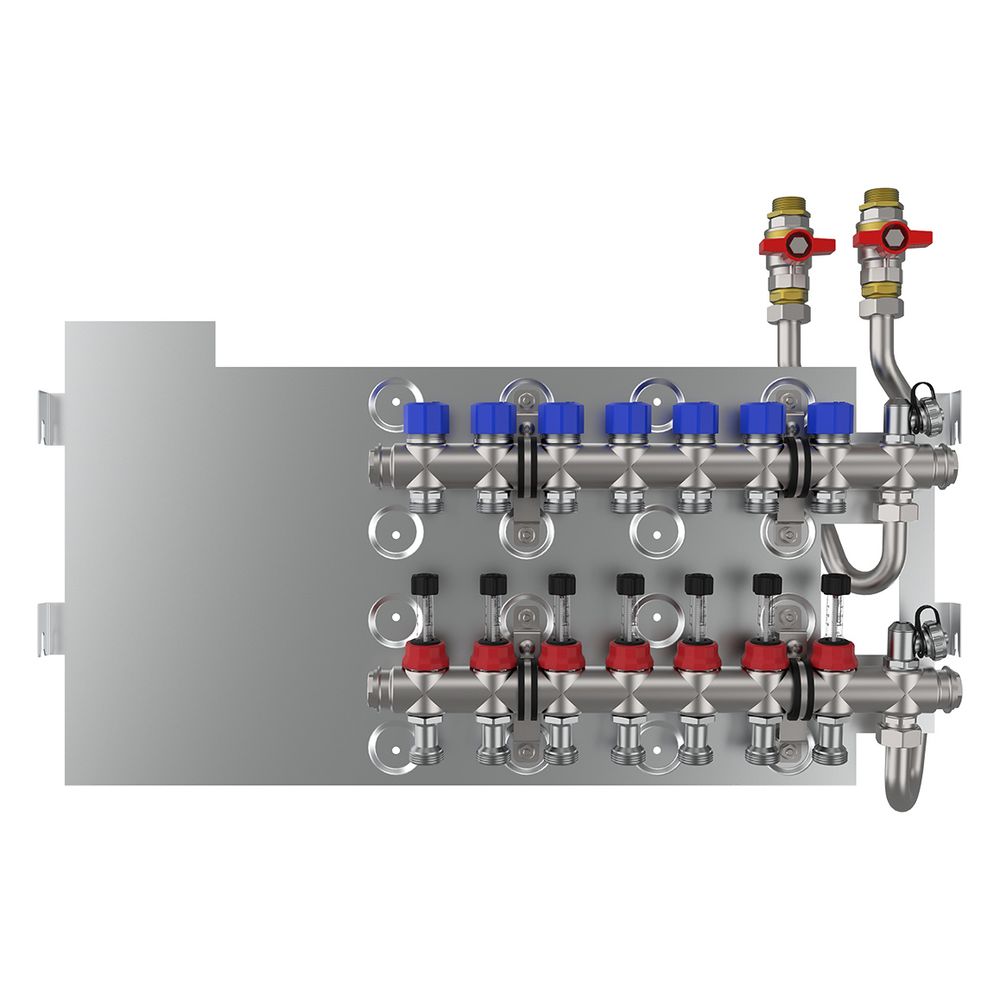

Glen Dimplex Heizkreisverteiler 7-fach VHK TWES7, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
Der GD Heizkreisverteiler VHK TWES7 ist eine 7-fache Heizkreiserweiterung aus Edelstahl 1.4301, die speziell für die Erweiterung der Trinkwassererwärmungsmodule TWES HY und HYplus entwickelt wurde. Mit seinen kompakten Abmessungen von 691 x 453 x 105 mm und einem Gewicht von 6 kg ist dieser Verteiler für den einfachen Einbau in Schrankmodule wie UPG L oder APG L konzipiert. Er ermöglicht die hydraulische Anbindung von bis zu sieben Heiz- oder Kühlkreisen für Vor- und Rücklauf und ist für den Einsatz mit Heizungswasser, Kühlwasser, Glykol und Ethanol geeignet.
Wie ist der GD Heizkreisverteiler VHK TWES7 aufgebaut?
Der Verteiler besteht aus einem vormontierten Edelstahlblech, auf dem alle Verteil- und Anschlusskomponenten integriert sind. Die Verteilung erfolgt über einen Verteilerbalken mit sieben Abzweigen. Eine schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen reduziert Betriebsgeräusche und Vibrationen.
Welche Funktionen bietet der Verteilerbalken für die Heizkreise?
Im Vorlaufverteiler sind Durchflussanzeiger mit einem Messbereich von 0-3 l/min integriert, die einen präzisen hydraulischen Abgleich jedes einzelnen Heizkreises ermöglichen. Der Rücklaufverteiler verfügt über Absperr- und regulierbare Durchflüsse für jeden Wand- oder Fußbodenheizungskreis. Diese sind mit Thermostatventileinsätzen M30x1,5 ausgestattet, die die Aufnahme von Stell- oder Regelantrieben erlauben. Für Wartungsarbeiten sind Spül-, Füll- und Entleerungsventile sowie Absperrkugelhähne G ¾“ AG für Vor- und Rücklauf integriert.
Für welche Medien und Betriebsbedingungen ist der Verteiler geeignet?
Dieser Heizkreisverteiler ist für den Einsatz mit Heizungswasser, Kühlwasser, Ethanol und Glykol vorgesehen. Eine Verwendung für Gas, Leitungswasser oder Pressluft ist nicht zulässig. Der maximale Betriebsdruck beträgt 4 bar, und die maximale Mediumtemperatur im Dauerbetrieb liegt bei 45 °C. Die Anschlussnennweite für die Heiz- oder Kühlkreise beträgt G ¾“ AG.
Technische Daten
- Anzahl der Abzweige: 7
- Werkstoff: Edelstahl 1.4301
- Baulänge: 691 mm
- Bauhöhe: 453 mm
- Bautiefe: 105 mm
- Gewicht: 6 kg
- Max. Betriebsdruck: 4 bar
- Max. Mediumtemperatur (Dauerbetrieb): 45 °C
- Anschlussnennweite Heiz-/Kühlkreise: G 3/4 Zoll AG
- Durchflussanzeiger: 0-3 l/min
- Thermostatventileinsätze: M30x1,5
Der GD Heizkreisverteiler VHK TWES7 bietet eine zuverlässige und kompakte Lösung zur Erweiterung von Trinkwassererwärmungsmodulen um bis zu sieben Heiz- oder Kühlkreise. Gefertigt aus robustem Edelstahl 1.4301 und ausgestattet mit Durchflussanzeigern für den hydraulischen Abgleich sowie Absperrventilen, ermöglicht er eine präzise Steuerung. Mit einem maximalen Betriebsdruck von 4 bar und einer maximalen Mediumtemperatur von 45 °C ist dieser Verteiler eine flexible und sichere Ergänzung für moderne Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | VHK TWES7 |
| Hersteller-Artikelnummer | 382710 |
| Hersteller | Dimplex |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Anzahl der Abzweige | 7 |
| Anzahl der Verzweigungsrichtungen | 0 |
| Arbeitslänge Abzweig 1 | 0 |
| Arbeitslänge Anschluss 1 | 100 |
| Arbeitslänge Anschluss 2 | 100 |
| Arbeitslänge Verteiler | 392 |
| Artikelnummer | DIMPLEX-382710 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 372 |
| Baulänge | 691 |
| Bautiefe | 76 |
| Druckstufe Artikel | PN 4 |
| EAN-13 | 4015627382718 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Gas | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 6,29 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 472 |
| Länge Anschluss 2 | 230 |
| Länge Seitenarm | 0 |
| Länge Verteiler | 442 |
| Max Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Einbau |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Venturidüse | ohne |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 26295273 |
