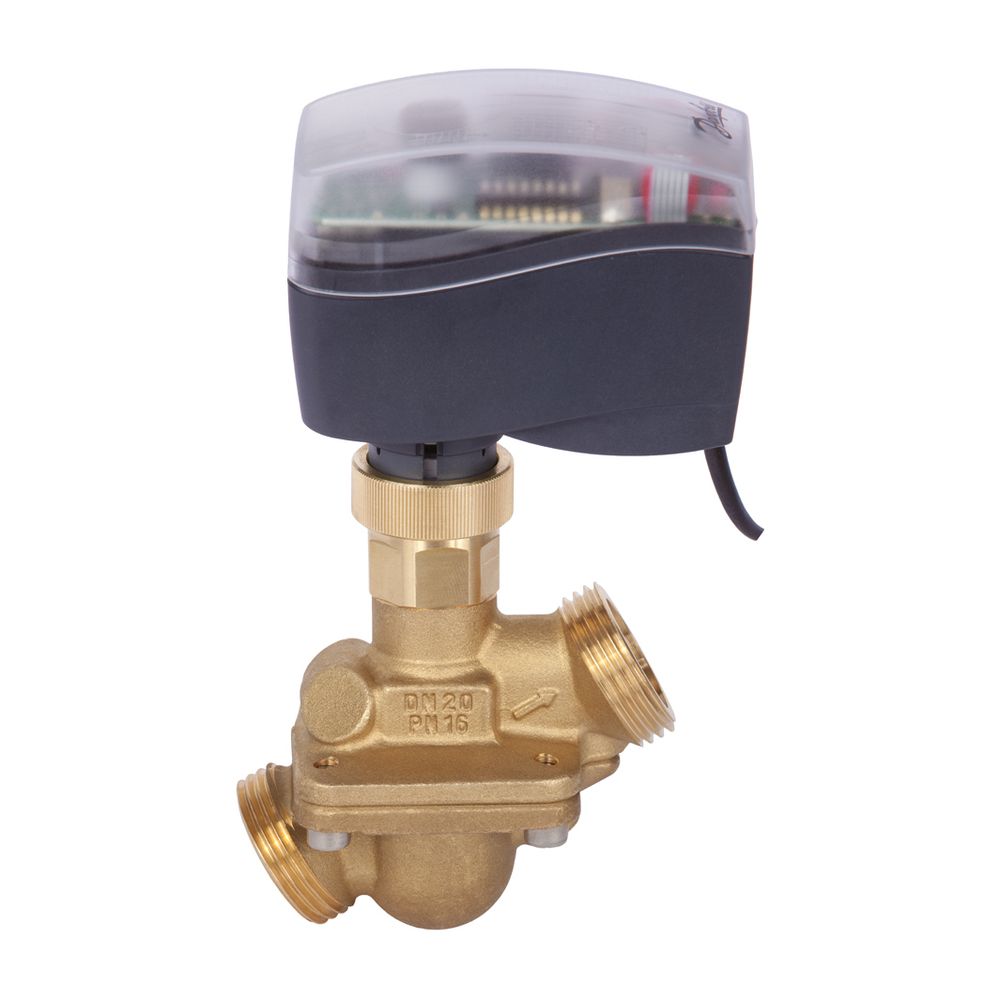

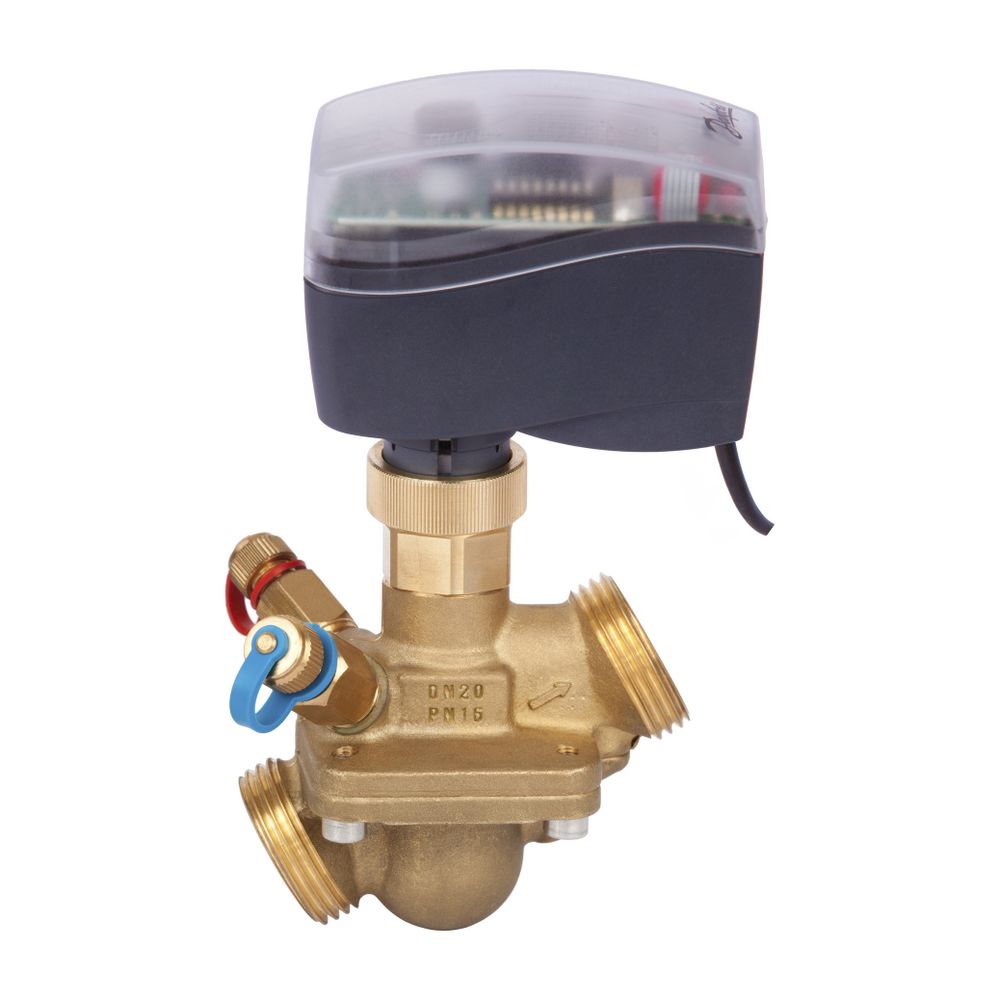

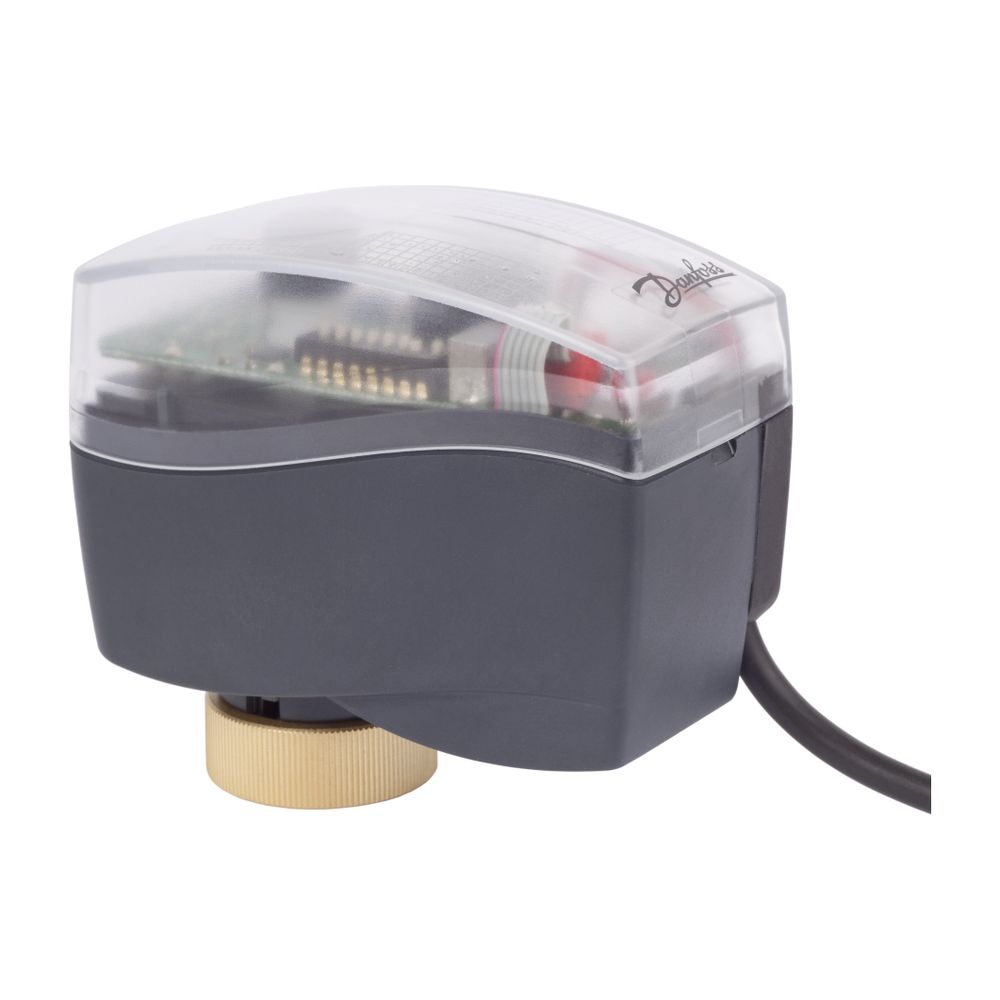

Danfoss elektrischer Stellantrieb AMV 110NL, Signal 3 Punkt Schritt, 24V, Stellzeit 24s/mm

Der elektrische Stellantrieb AMV 110NL von Danfoss ist ein präzises und wartungsfreies Bauteil für die Ventilsteuerung. Er arbeitet mit einem 3-Punkt-Signal, einer Versorgungsspannung von 24 V AC und bietet eine Stellzeit von 24 s/mm. Dieser Stellantrieb ist ideal für den Einsatz an Ventilen mit einem Anschlussgewinde M30 x 1,5 in Heizungs- und Lüftungssystemen, wo eine zuverlässige und geräuscharme Verstellung erforderlich ist.

Wie funktioniert die präzise Ventilsteuerung?

Der Danfoss AMV 110NL Stellantrieb verfügt über eine kraftabhängige Abschaltung in der Endlage "Ventil Zu", die als Überlastungsschutz dient. In der Endlage "Ventil Auf" erfolgt eine automatische, nicht kraftabhängige Abschaltung. Eine manuelle Anpassung an den Ventilhub ist nicht erforderlich, da der Stellantrieb über eine automatische Huberkennung verfügt. Die Übertragung der Stellbewegung erfolgt über Zahnräder, was einen wartungsfreien und geräuscharmen Betrieb sicherstellt.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Dieser lineare Stellantrieb ist für eine maximale Mediumstemperatur von 120 °C und eine Umgebungstemperatur von 0 bis 55 °C ausgelegt. Das Gehäuse besteht aus robustem Kunststoff und bietet Schutz nach Schutzart IP42. Mit einer Stellkraft von mindestens 200 N und einem maximalen Hub von 5,5 mm ist der Stellantrieb für vielfältige Anwendungen geeignet. Ein mechanischer Standanzeiger ist integriert, der die aktuelle Position des Ventils visualisiert. Die Bauhöhe beträgt 56 mm, die Baulänge 122 mm und die Bautiefe 143 mm.

Technische Daten

• Typ: AMV 110 NL
• Versorgungsspannung: 24 V AC
• Leistungsaufnahme: 1 VA 50Hz
• Stellkraft: min. 200 N
• Maximaler Hub: 5,5 mm
• Stellzeit: 24 s/mm
• Anschluss an Ventil: M30 x 1,5
• Max. Mediumstemperatur: 120 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP42
• Werkstoff Gehäuse: Kunststoff
• Bauhöhe: 56 mm
• Baulänge: 122 mm
• Bautiefe: 143 mm
• Länge Anschlusskabel: 1,5 m

Der Danfoss elektrische Stellantrieb AMV 110NL ist eine effiziente und langlebige Lösung für die präzise und zuverlässige Steuerung von Ventilen. Seine automatische Huberkennung, der integrierte Überlastungsschutz und die Wartungsfreiheit tragen zur hohen Funktionalität bei. Mit einer Versorgungsspannung von 24 V AC und einer Stellkraft von mindestens 200 N bietet er eine hohe Performance für anspruchsvolle Anwendungen in der Haustechnik.
