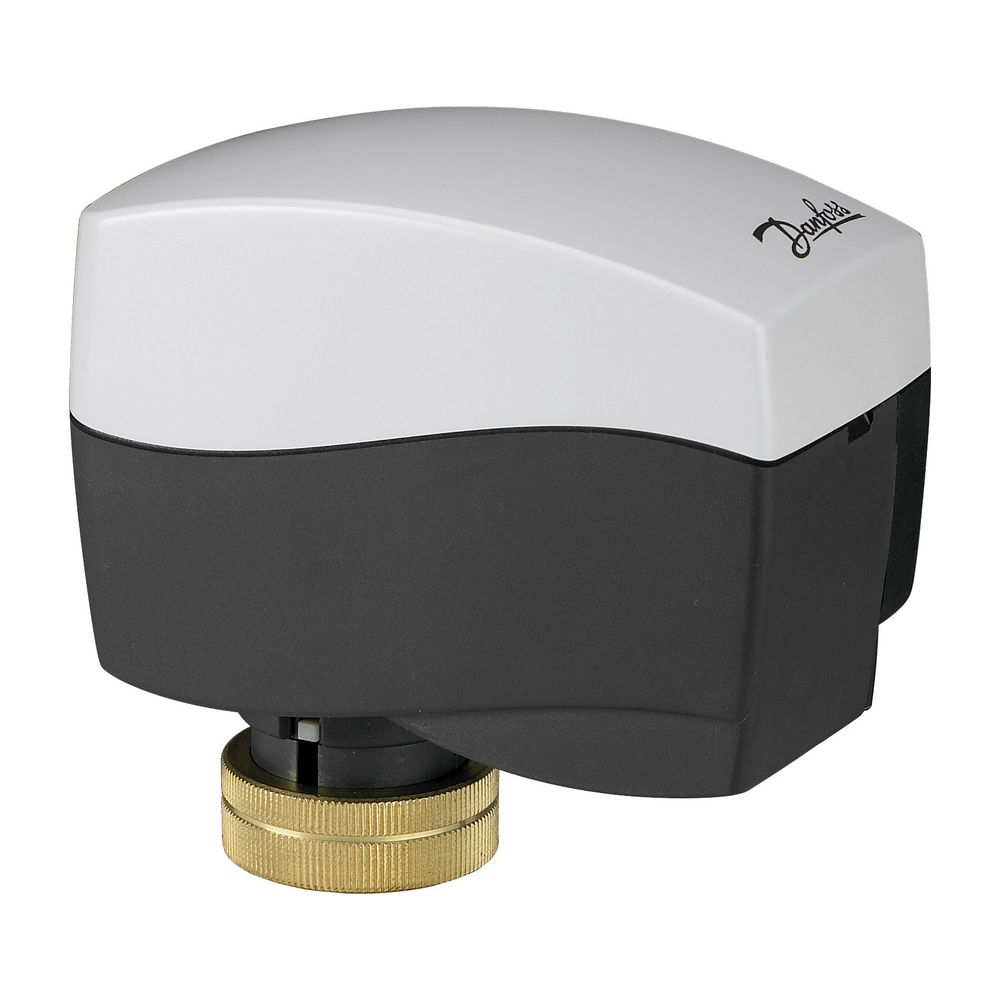

Danfoss elektrischer Stellantrieb AMV 130, Signal 3 Punkt Schritt, 230V, Stellzeit 24s/mm

Der elektrische Stellantrieb AMV 130 von Danfoss ist ein zuverlässiges und wartungsfreies Antriebselement für Ventile mit einer Stellzeit von 24 Sekunden pro Millimeter. Er arbeitet mit einer Versorgungsspannung von 230 V und bietet eine minimale Stellkraft von 200 N bei einem maximalen Hub von 5,5 mm. Das Gerät ist für den Einsatz in Umgebungen mit Temperaturen von 0 bis 55 °C geeignet und kann mit Medien bis zu einer Temperatur von 120 °C betrieben werden. Typische Einsatzbereiche sind Heizungs- und Regeltechnik, wo präzise und geräuscharme Ventilstellungen erforderlich sind.

Wie funktioniert der Danfoss AMV 130 Stellantrieb?

Der AMV 130 arbeitet mit einem 3-Punkt-Signal und verfügt über eine kraftabhängige Abschaltung in der Endlage des Ventils, um Überlastungen zu vermeiden. Zusätzlich erfolgt eine automatische, nicht kraftabhängige Abschaltung in der entgegengesetzten Endlage. Die Steuerung erfolgt magnetisch, und der Stellantrieb ist mit einem mechanischen Standanzeiger ausgestattet, der die aktuelle Ventilstellung anzeigt. Die Stellkraft beträgt mindestens 200 N, was eine zuverlässige Betätigung von Ventilen sicherstellt.

Welche technischen Eigenschaften und Schutzarten bietet der Stellantrieb?

Das Gehäuse des AMV 130 besteht aus Kunststoff und ist mit der Schutzart IP42 gegen das Eindringen von Fremdkörpern und Spritzwasser geschützt. Die elektrische Leistungsaufnahme liegt bei 1 VA bei 50 Hz. Der Stellantrieb ist nicht explosionsgeschützt und für den Einsatz an Belüftungsarmaturen nicht geeignet. Die Umgebungstemperatur darf zwischen 0 und 55 °C liegen, während das Medium eine maximale Temperatur von 120 °C erreichen kann.

Wie sind die Maße und die Montageeigenschaften des AMV 130?

Der Stellantrieb hat eine Bauhöhe von 57 mm, eine Baulänge von 122 mm und eine Bautiefe von 143 mm. Die Hublänge beträgt 5,5 mm, und die Schlaglänge ist selbsteinstellbar, was eine flexible Anpassung an verschiedene Ventiltypen ermöglicht. Das Gerät ist für die Handbedienung geeignet und benötigt keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Montage.

Technische Daten

• Versorgungsspannung: 230 V AC
• Stellkraft: mindestens 200 N
• Maximaler Hub: 5,5 mm
• Stellzeit: 24 Sekunden pro Millimeter
• Maximale Mediumstemperatur: 120 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP42
• Bauhöhe: 57 mm
• Baulänge: 122 mm
• Bautiefe: 143 mm

Der Danfoss AMV 130 Stellantrieb überzeugt durch seine präzise Stellzeit von 24 Sekunden pro Millimeter und eine hohe Stellkraft von mindestens 200 N. Die robuste Bauweise mit Kunststoffgehäuse und Schutzart IP42 sowie die einfache Montage ohne Spezialwerkzeug machen ihn zu einer zuverlässigen Lösung für die Ventilsteuerung in Heizungs- und Regelanlagen.
