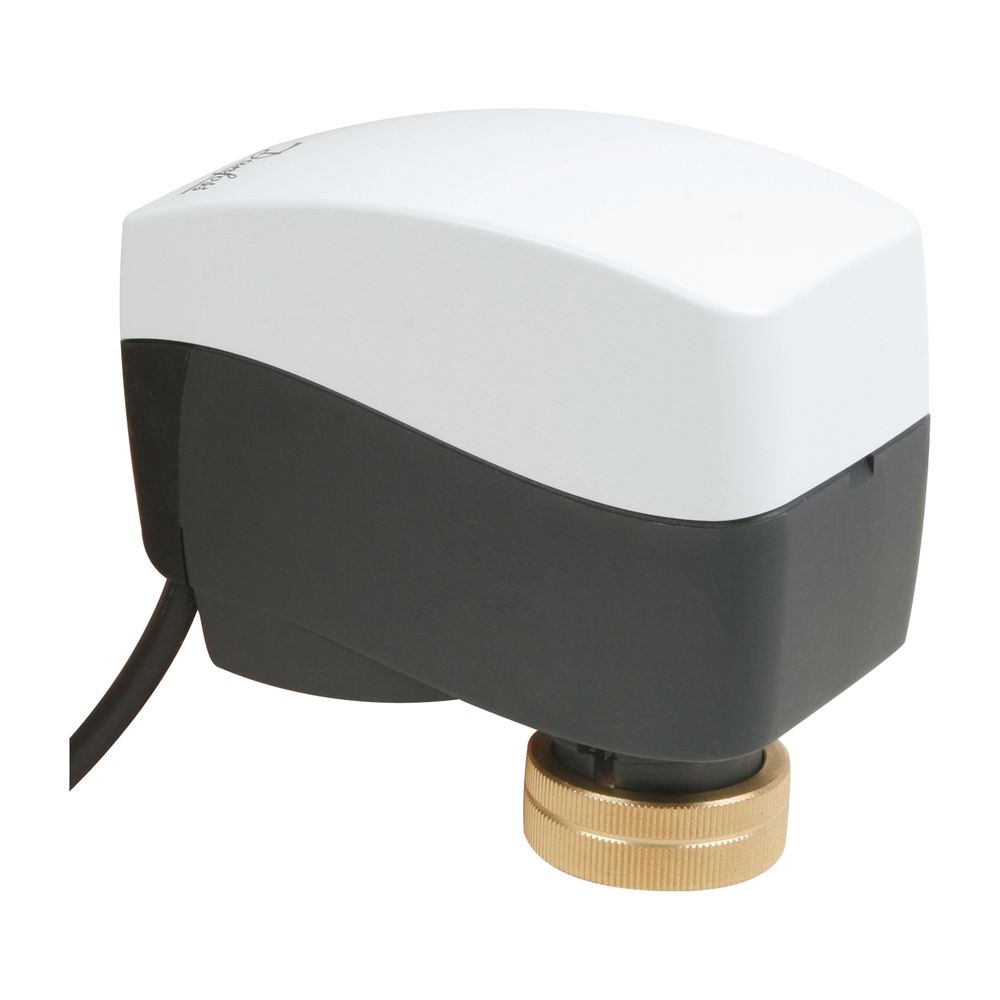

Danfoss elektrischer Stellantrieb AMV 130, 24V, DN 15-32, 3 Punkt Schritt, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AMV 130 ist für die präzise Steuerung von Ventilen mit Nennweiten von DN 15 bis DN 32 konzipiert. Er arbeitet mit einer Versorgungsspannung von 24 V AC und einem 3-Punkt-Schritt-Stellsignal, jedoch ohne integrierte Sicherheitsfunktion. Dieser Stellantrieb eignet sich ideal für Anwendungen in der Fernwärmetechnik sowie in Heizungs-, Lüftungs- und Klimaanlagen, wo eine zuverlässige und mechanisch unterstützte Ventilbetätigung erforderlich ist.

Wie arbeitet der Danfoss AMV 130 Stellantrieb?

Der Stellantrieb zeichnet sich durch eine Stellzeit von 24 Sekunden pro Millimeter Hub und eine Stellkraft von 200 Newton aus. Ventile mit einem maximalen Hub von 5,5 Millimetern können präzise bewegt werden. Die Übertragung erfolgt magnetisch, was eine wartungsarme und genaue Steuerung ermöglicht. Ein integrierter mechanischer Standanzeiger erlaubt die visuelle Erfassung der aktuellen Position des Stellantriebs.

Für welche Anwendungen ist der Stellantrieb geeignet?

Der AMV 130 ist speziell für den Einsatz an Ventilen ausgelegt und unterstützt die Handbedienung. Er ist nicht für Belüftungsarmaturen geeignet. Die kompakten Abmessungen mit einer Bauhöhe von 57 mm, einer Baulänge von 124 mm und einer Bautiefe von 145 mm ermöglichen eine flexible Montage an verschiedenen Ventiltypen. Der Arbeitsbereich ist einstellbar, und für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Welche technischen Merkmale bietet der Danfoss AMV 130?

Das Gehäuse des Stellantriebs besteht aus robustem Kunststoff und bietet eine Schutzart von IP42 (NEMA 2), was einen Basisschutz gegen feste Fremdkörper und Tropfwasser bietet. Die Umgebungstemperatur darf bis zu 55 °C betragen. Eine selbsteinstellbare Schlaglänge erleichtert die Anpassung an unterschiedliche Ventilstellungen und trägt zur Flexibilität des Geräts bei.

Technische Daten

• Versorgungsspannung: 24 V AC
• Stellsignal: 3-Punkt-Schritt
• Stellzeit: 24 s/mm
• Stellkraft: 200 N
• Maximaler Hub: 5,5 mm
• Schutzart: IP42 (NEMA 2)
• Werkstoff Gehäuse: Kunststoff
• Umgebungstemperatur: 55 °C
• Übertragung: magnetisch
• Abmessungen (H x L x T): 57 x 124 x 145 mm

Der Danfoss elektrische Stellantrieb AMV 130 bietet eine zuverlässige und präzise Steuerung für Ventile in verschiedenen Anwendungen. Mit einer Versorgungsspannung von 24 V AC, einem 3-Punkt-Schritt-Stellsignal und einer Stellkraft von 200 N ermöglicht er eine effiziente Ventilbetätigung. Die kompakte Bauweise, der mechanische Standanzeiger und die einfache Installation tragen zur Benutzerfreundlichkeit dieses Stellantriebs bei.
