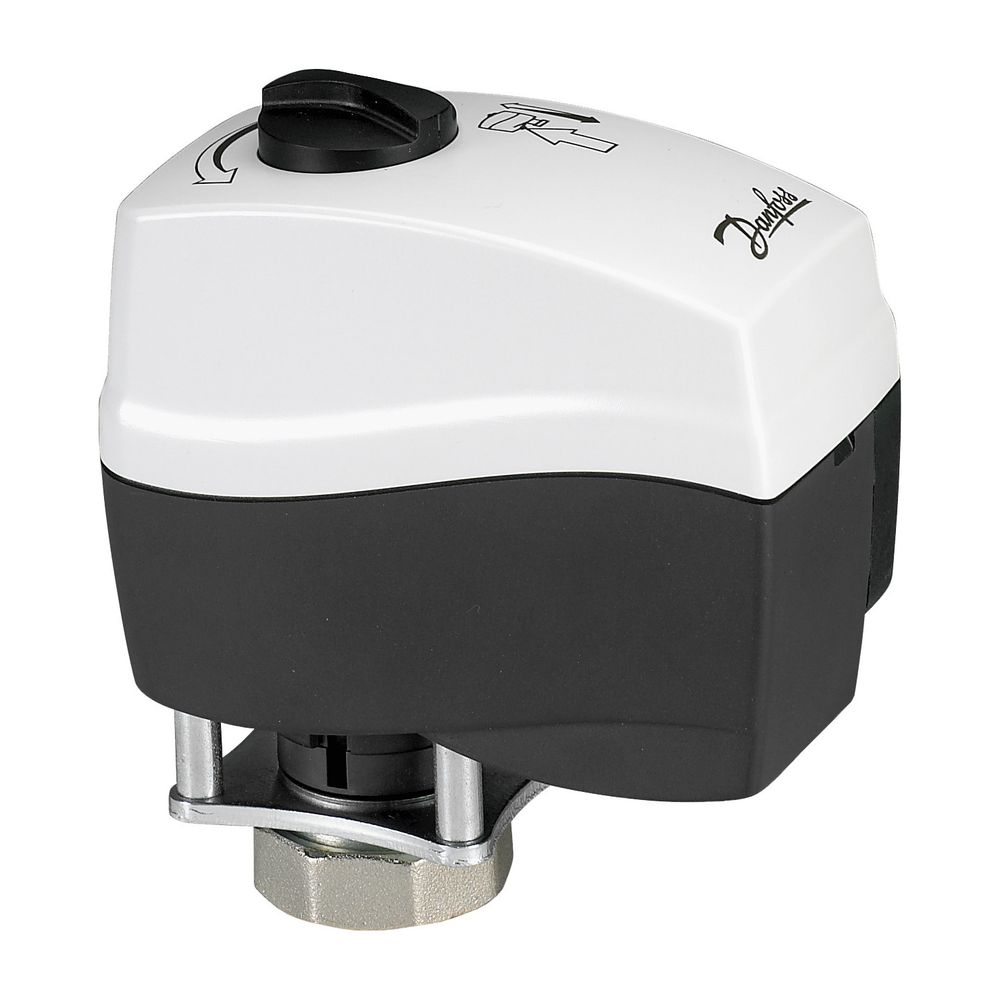

Danfoss elektrischer Stellantrieb AMV 150, 3 Punkt Schritt, ohne Sicherheitsfunktion

Der elektrische Stellantrieb AMV150 von Danfoss ist für Ventile mit Nennweiten von DN 15 bis DN 40 konzipiert. Er arbeitet mit einer Versorgungsspannung von 230 Vac und einem 3-Punkt-Schritt-Eingangssignal. Mit einer Stellkraft von 250 N und einer maximalen Hublänge von 5 mm eignet sich der Antrieb für präzise Regelaufgaben. Die Schutzart IP54 ermöglicht den Einsatz in Umgebungen mit Staub- und Spritzwasserschutz.

Wie funktioniert der Danfoss AMV150 Stellantrieb?

Der AMV150 arbeitet mit einem 3-Punkt-Schritt-Steuersignal, das eine stufenweise Verstellung des Ventils ermöglicht. Die Stellgeschwindigkeit beträgt 24 Sekunden pro Millimeter Hub, was eine kontrollierte und genaue Positionierung sicherstellt. Eine mechanische Handverstellung ist integriert, die eine manuelle Bedienung bei Bedarf erlaubt. Der Arbeitsbereich ist einstellbar, und eine selbsteinstellbare Schlaglänge sowie ein mechanischer Standanzeiger sind vorhanden, um die Installation und Überwachung zu vereinfachen.

Für welche Ventile und Anwendungen ist der AMV150 geeignet?

Dieser Stellantrieb ist speziell für Ventile der Nennweiten DN 15 bis DN 40 ausgelegt und findet Anwendung in Heizungs- und Fernwärmeanlagen. Er liefert eine Stellkraft von 250 N und erreicht einen maximalen Hub von 5 mm. Der Antrieb ist nicht für Belüftungsarmaturen geeignet und verfügt über keine Sicherheitsfunktion oder Hilfskontakte. Die magnetische Übertragung sorgt für eine zuverlässige Kraftübertragung auf das Ventil.

Welche technischen Spezifikationen zeichnen den AMV150 aus?

Der Danfoss Stellantrieb AMV150 wird mit einer Versorgungsspannung von 230 Vac bei 50 Hz betrieben und weist eine Leistungsaufnahme von 8 VA auf. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 °C und 55 °C. Mit der Schutzart IP54 ist das Gerät gegen Staub und Spritzwasser geschützt. Das Gehäuse besteht aus robustem Kunststoff. Die Bauabmessungen betragen 57 mm in der Höhe, 120 mm in der Länge und 143 mm in der Tiefe. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Technische Daten

• Versorgungsspannung: 230 Vac
• Leistungsaufnahme: 8 VA
• Eingangssignal: 3-Punkt-Schritt
• Stellgeschwindigkeit: 24 s/mm
• Stellkraft: 250 N
• Hub max.: 5 mm
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Werkstoff Gehäuse: Kunststoff
• Baulänge: 120 mm

Der Danfoss AMV150 Stellantrieb bietet eine zuverlässige und präzise Steuerung für Ventile DN 15 bis DN 40. Mit einer Stellkraft von 250 N, einem maximalen Hub von 5 mm und der Schutzart IP54 ist er eine robuste Wahl für die Automatisierung von Heizungs- und Fernwärmesystemen. Die 230 Vac Versorgungsspannung und das 3-Punkt-Schritt-Signal ermöglichen eine einfache Integration und flexible Bedienung.
