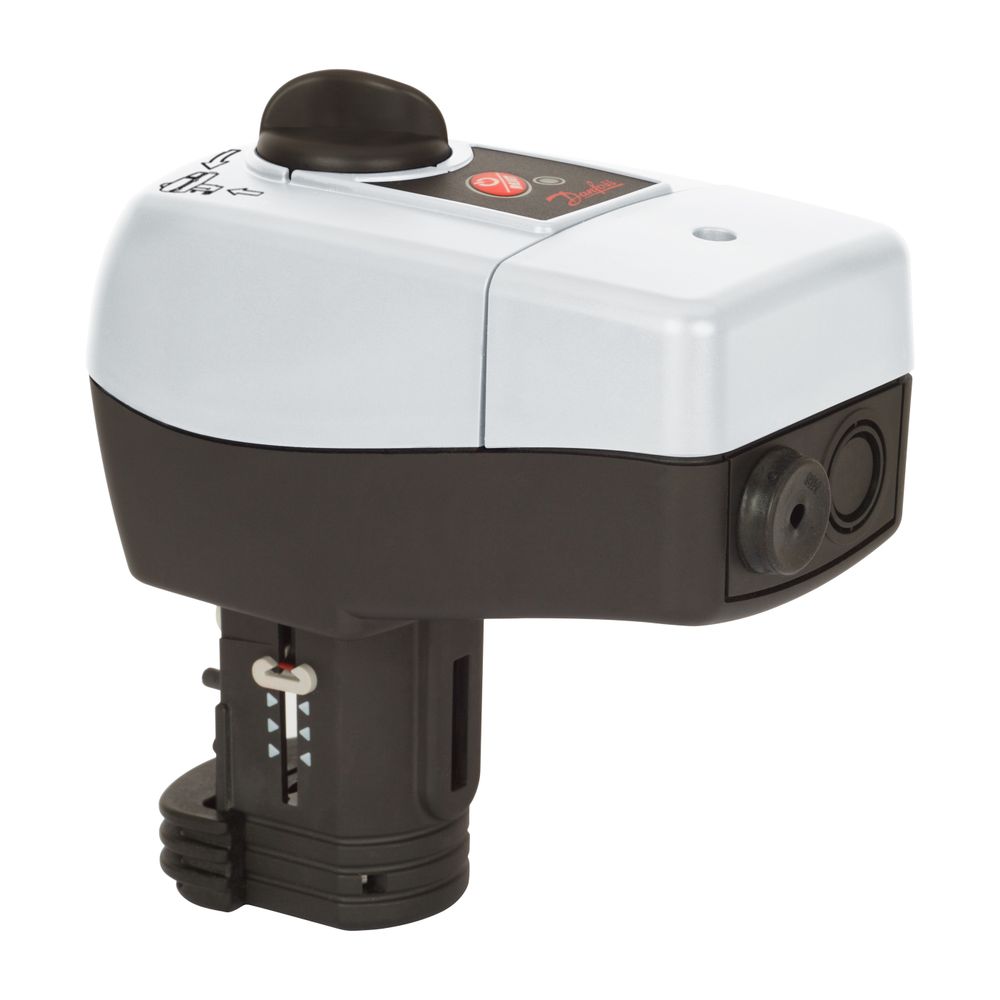

Danfoss elektrischer Stellantrieb AMV 435, Eingang 3 Punkt Schritt, DN 40-100, 24V 50Hz

Der Danfoss elektrische Stellantrieb AMV 435 ist eine präzise Lösung für die Ventilsteuerung in Heizungs-, Klima- und Lüftungsanlagen. Er ist speziell für den Einsatz mit Zwei- und Dreiwege-Ventilen der Typen VRB, VRG, VF und VL bis DN 80 sowie für AHQM und AB-QM Ventile von DN 40 bis DN 100 konzipiert. Dieser Stellantrieb arbeitet mit einem 3-Punkt-Schritt-Signal und einer Versorgungsspannung von 24 V AC bei 50 Hz. Eine automatische Hubanpassung an die Endlagen des Ventils sorgt für eine zuverlässige und effiziente Regelung.

Für welche Ventile ist der Danfoss AMV 435 geeignet?

Der Stellantrieb AMV 435 ist vielseitig einsetzbar und kompatibel mit einer Reihe von Zwei- und Dreiwege-Ventilen. Dazu gehören die Typen VRB, VRG, VF und VL bis zu einem Nennweitenbereich von DN 80. Darüber hinaus ist er für AHQM-Ventile sowie den Ventiltyp AB-QM in den Nennweiten von DN 40 bis DN 100 geeignet. Eine Besonderheit des Stellantriebs ist seine automatische Hubanpassung, die den Hub selbstständig an die jeweiligen Endlagen des Ventils anpasst. Dies sorgt für eine präzise und wartungsarme Funktion.

Welche technischen Leistungsmerkmale bietet der Stellantrieb?

Der Danfoss Stellantrieb AMV 435 zeichnet sich durch eine Stellkraft von mindestens 1500 N aus, was eine robuste Ventilsteuerung ermöglicht. Der maximale Hub beträgt 40 mm, während der Nennhub bei 20 mm liegt. Die Stellzeit ist mit 8 Sekunden pro Millimeter angegeben. Die Spannungsversorgung erfolgt über 24 V AC bei 50 Hz, mit einer Leistungsaufnahme von 7 VA. Der Stellantrieb ist für eine maximale Medientemperatur von 120 °C und Umgebungstemperaturen von 0 bis 55 °C ausgelegt.

Welche Funktionen und Schutzmerkmale zeichnen den AMV 435 aus?

Für eine einfache Bedienung und Überwachung verfügt der Stellantrieb über eine integrierte LED-Anzeige und eine Endlagensignalisierung. Ein mechanischer Standanzeiger ist ebenfalls vorhanden, der den aktuellen Ventilstatus anzeigt. Im Falle eines Stromausfalls oder für manuelle Eingriffe ist eine mechanische Handverstellung möglich. Das Gehäuse des Stellantriebs besteht aus robustem Kunststoff und ist nach Schutzart IP54 klassifiziert, was einen Schutz gegen Staub und Spritzwasser bietet. Die Übertragung des Steuersignals erfolgt magnetisch, und eine selbsteinstellbare Schlaglänge sorgt für eine optimale Anpassung.

Technische Daten

• Spannungsversorgung: 24 V AC, 50 Hz
• Stellsignal: 3-Punkt-Schritt
• Stellkraft: min 1500 N
• Maximaler Hub: 40 mm
• Nennhub: 20 mm
• Stellzeit: 8 s/mm
• Leistungsaufnahme: 7 VA
• Max. Medientemperatur: 120 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54

Der Danfoss elektrische Stellantrieb AMV 435 bietet eine zuverlässige und präzise Lösung für die Ventilsteuerung in verschiedenen Anlagen. Mit einer Stellkraft von mindestens 1500 N, einem maximalen Hub von 40 mm und einer Stellzeit von 8 Sekunden pro Millimeter ist er für anspruchsvolle Anwendungen geeignet. Die automatische Hubanpassung, die Schutzart IP54 und die Möglichkeit der mechanischen Handverstellung unterstreichen die Robustheit und Benutzerfreundlichkeit dieses Stellantriebs.
