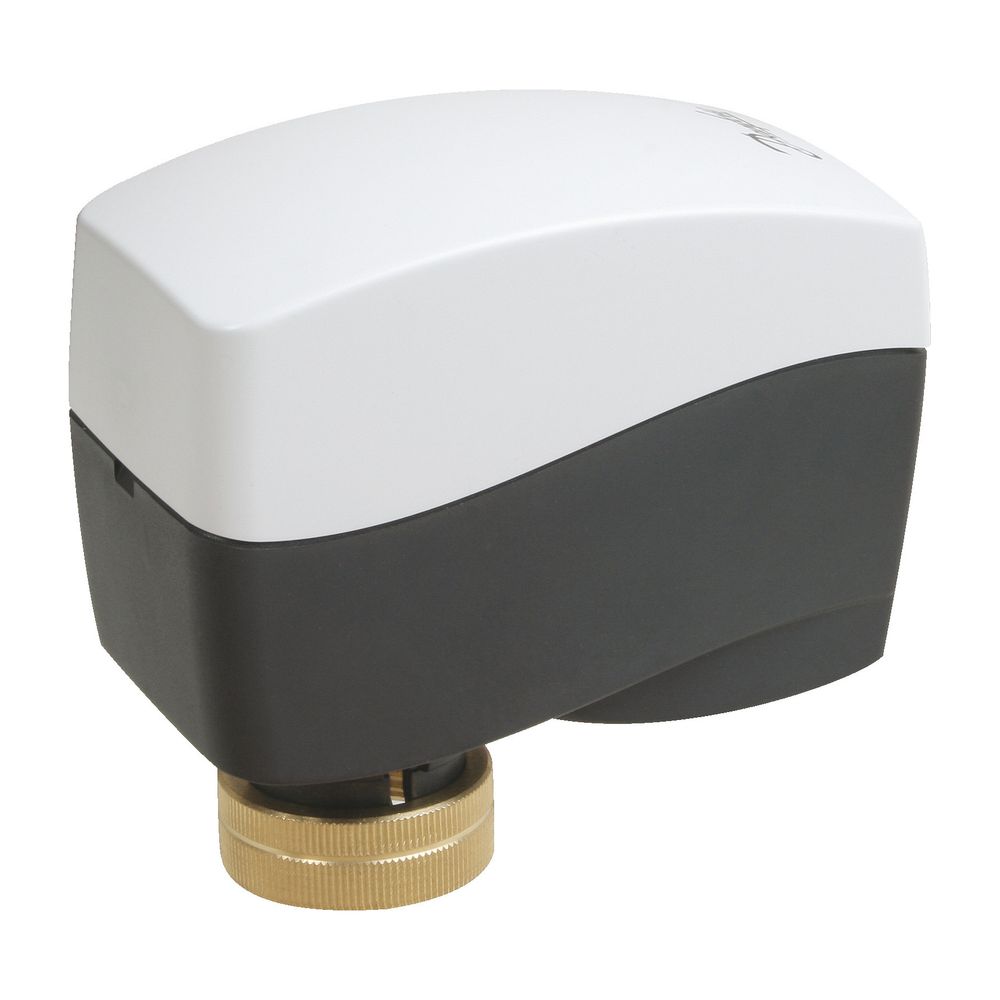

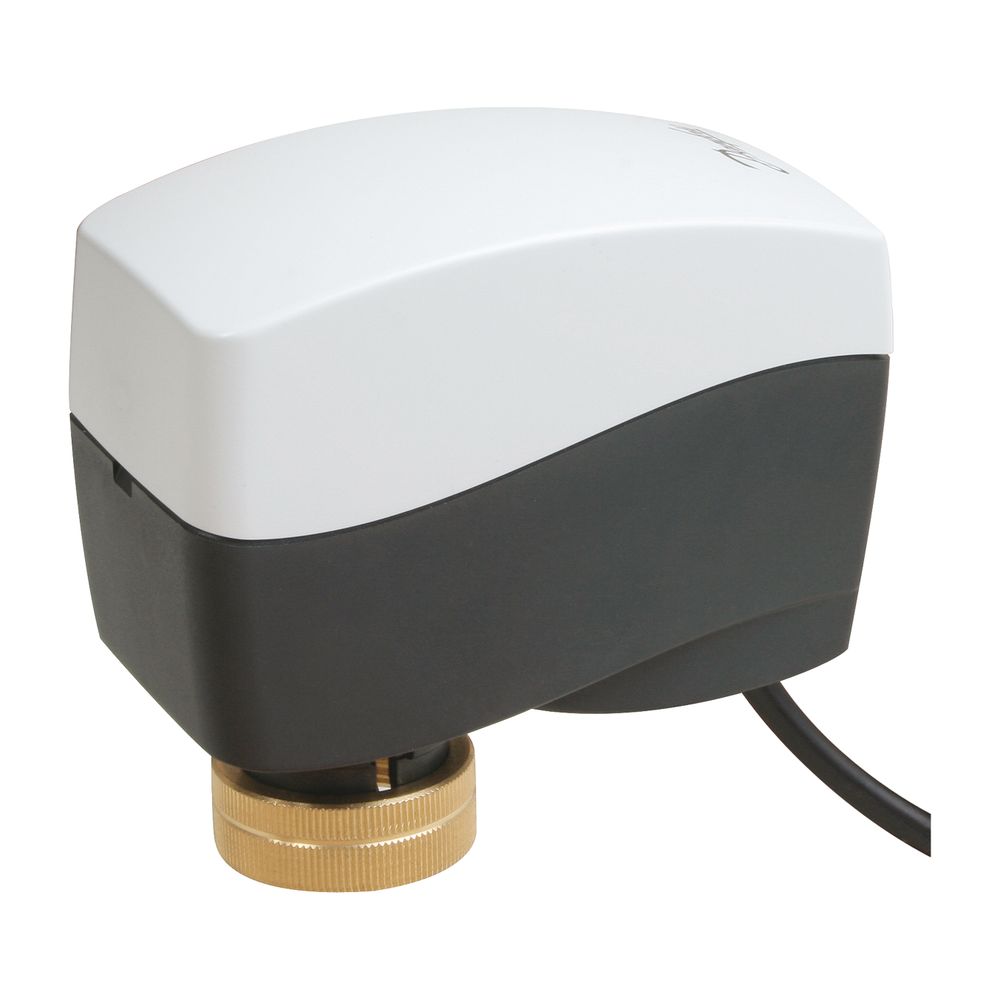

Danfoss elektrischer Stellantrieb AMV 130 H, 3 Punkt Schritt, ohne Sicherheitsfunktion

Der elektrische Stellantrieb AMV 130H von Danfoss ist für die präzise Steuerung von Ventilen der Baureihe AHQM mit Nennweiten von DN 15 bis DN 32 konzipiert. Er arbeitet mit einer Versorgungsspannung von 230 V AC und einem 3-Punkt-Schritt-Eingangssignal. Dieses Modell ist ohne Sicherheitsfunktion ausgestattet und bietet eine mechanische Handverstellung. Mit einer Stellkraft von 200 N und einer maximalen Hublänge von 5,5 mm ist er ideal für Regelaufgaben in Heizungs- und Fernwärmeanlagen.

Welche Funktionen bietet der Danfoss Stellantrieb AMV 130H?

Der Stellantrieb AMV 130H von Danfoss ermöglicht eine präzise Regelung von Ventilen mittels eines 3-Punkt-Schritt-Eingangssignals. Eine mechanische Handverstellung ist extern zugänglich, was eine manuelle Bedienung bei Bedarf ermöglicht. Das Gerät ist ohne Sicherheitsfunktion ausgeführt und verfügt über keine Schalt- oder Hilfskontakte. Ein mechanischer Standanzeiger ist integriert, um den aktuellen Status des Stellantriebs zu visualisieren. Der Arbeitsbereich ist einstellbar, und die Schlaglänge ist selbsteinstellbar. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig.

Für welche Ventile ist der Stellantrieb geeignet?

Der elektrische Stellantrieb AMV 130H ist speziell für die Verwendung mit Danfoss Ventilen der Serie AHQM mit Nennweiten von DN 15 bis DN 32 ausgelegt. Diese Kompatibilität ermöglicht eine optimale Funktion und Integration in bestehende oder neue Heizungs- und Klimasysteme. Er ist nicht für Belüftungsarmaturen geeignet.

Welche technischen Spezifikationen zeichnen den Stellantrieb aus?

Der Stellantrieb wird mit einer Versorgungsspannung von 230 V AC betrieben und weist eine Leistungsaufnahme von 8 VA auf. Die Stellgeschwindigkeit beträgt 24 Sekunden pro Millimeter Hub bei einer Stellkraft von 200 N. Der maximale Hub liegt bei 5,5 mm. Das Gehäuse besteht aus Kunststoff und bietet eine Schutzart von IP42, die einen Basisschutz gegen Fremdkörper und Spritzwasser ermöglicht. Der Betrieb ist in einer Umgebungstemperatur von 0 bis 50 °C möglich. Die Abmessungen des Stellantriebs betragen eine Baulänge von 120 mm, eine Bautiefe von 140 mm und eine Bauhöhe von 56 mm.

Technische Daten

• Versorgungsspannung: 230 V AC
• Leistungsaufnahme: 8 VA
• Eingangssignal: 3 Punkt-Schritt
• Stellgeschwindigkeit: 24 s/mm
• Stellkraft: 200 N
• Hublänge: 5,5 mm
• Schutzart: IP42
• Umgebungstemperatur: 0 - 50 °C
• Baulänge: 120 mm
• Bauhöhe: 56 mm

Der Danfoss elektrische Stellantrieb AMV 130H bietet eine zuverlässige und präzise Ventilsteuerung für Anwendungen in der Fernwärme und ähnlichen Systemen. Mit einer Versorgungsspannung von 230 V AC, einer Stellkraft von 200 N und einem Hub von 5,5 mm ist er eine robuste Lösung für die Integration in verschiedene Anlagen. Die einfache Handhabung durch mechanische Verstellung und der mechanische Standanzeiger runden das Profil dieses Stellantriebs ab.
