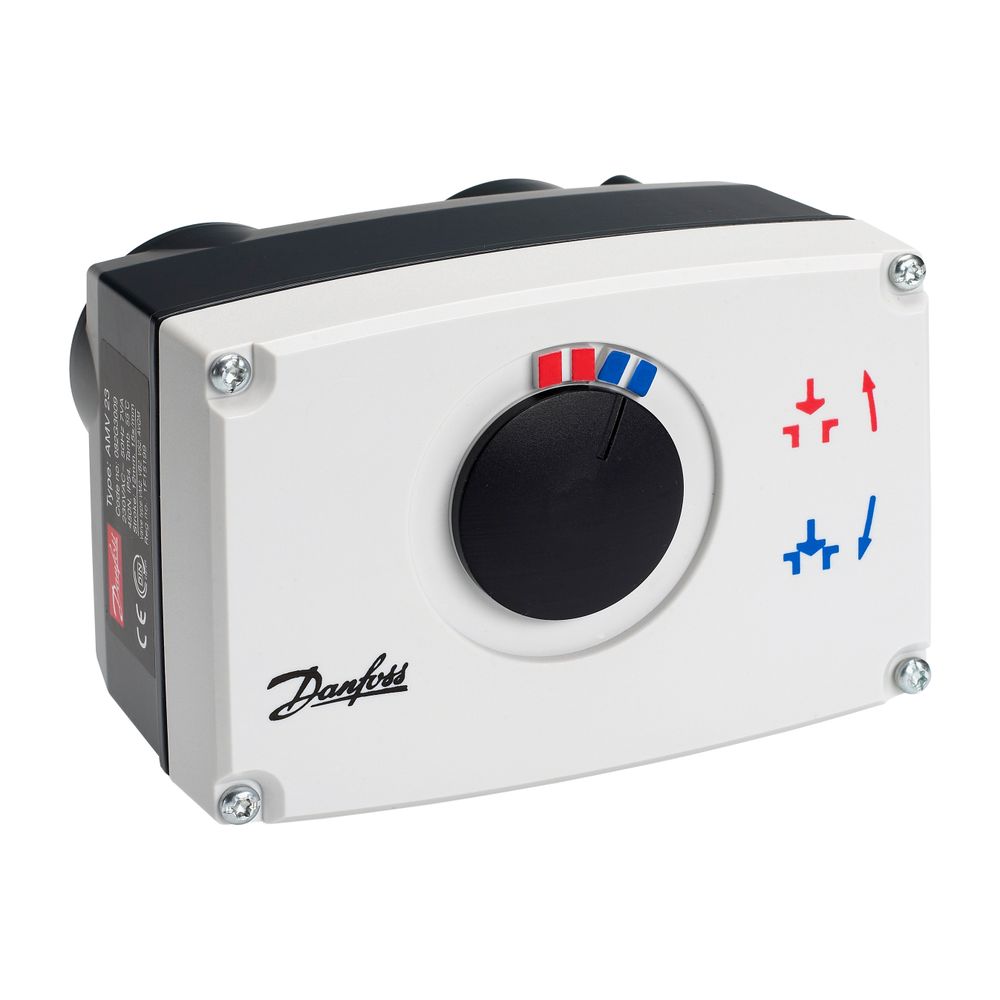

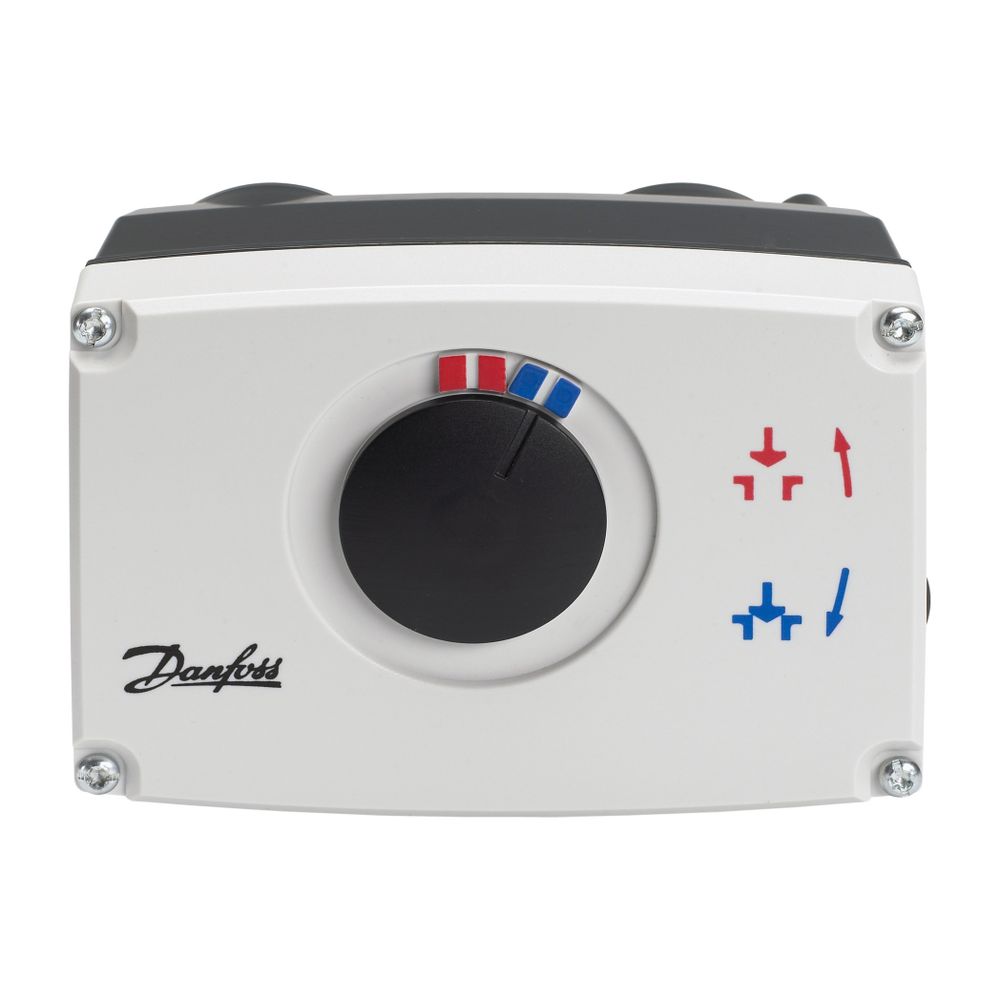

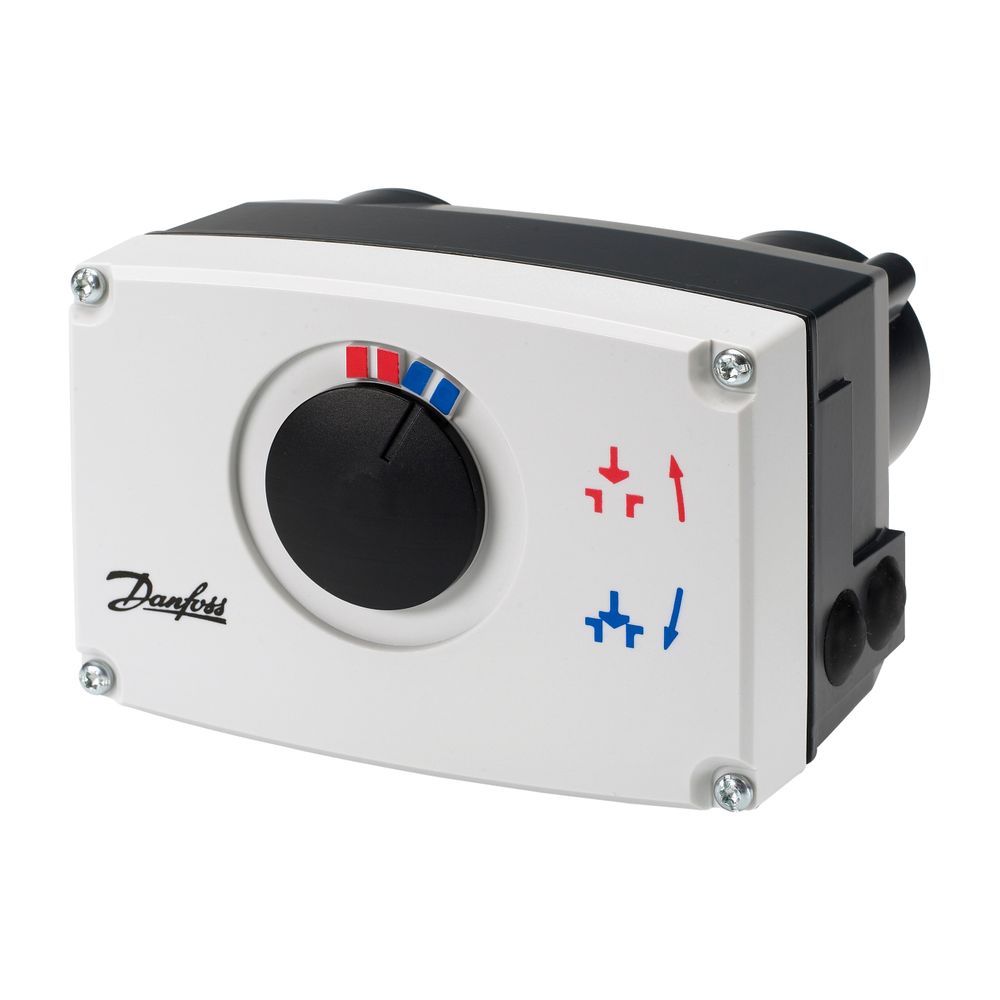

Danfoss elektrischer Stellantrieb AMV 23, 3 Punkt Schritt, mit Sicherheitsfunktion

Der elektrische Stellantrieb AMV23 von Danfoss ist ein robustes und leichtes Antriebselement mit Sicherheitsfunktion gemäß DIN EN 14597. Er arbeitet mit einem 3-Punkt-Schrittsignal und ist speziell für den Einsatz an Ventilen mit Nennweiten von DN 15 bis 50 konzipiert. Typische Anwendungen finden sich in der Fernwärmetechnik, wo eine präzise und sichere Regelung von Ventilen erforderlich ist. Die Sicherheitsfunktion sorgt bei Stromausfall oder Abschaltung durch einen Sicherheitsthermostat für eine automatische Aktivierung und Anpassung des Hubs an die Ventilendlagen, was die Inbetriebnahmezeit verkürzt.

Welche Funktionen bietet der Danfoss AMV23 Stellantrieb?

Der AMV23 Stellantrieb reagiert auf ein 3-Punkt-Schrittsignal und steuert die Ventilstellung durch eine ausfahrende Antriebsstange. Bei Stromausfall oder Sicherheitsabschaltung aktiviert sich die integrierte Sicherheitsfunktion automatisch, die den Stellantrieb in eine definierte Endlage fährt. Die Hublänge passt sich dabei selbstständig an die Ventilendlagen an, was eine schnelle und sichere Inbetriebnahme ermöglicht. Die Konstruktion beinhaltet eine lastabhängige Abschaltung, die sowohl den Stellantrieb als auch das Ventil vor Überlast schützt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar.

Welche technischen Merkmale zeichnen den AMV23 aus?

Der Stellantrieb arbeitet mit einer Nennspannung von 230 V AC bei 50 Hz und hat eine Leistungsaufnahme von 7 VA. Die Stellkraft beträgt 450 N, die Stellgeschwindigkeit liegt bei 15 Sekunden pro Millimeter Hub. Die maximale Medientemperatur, die der Antrieb verträgt, beträgt 150 °C. Die Schutzart IP54 ermöglicht einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen. Eine mechanische Handverstellung ist möglich, und das Gerät verfügt über einen mechanischen Standanzeiger. Das Gehäuse besteht aus Kunststoff.

Für welche Ventile und Einsatzbereiche ist der AMV23 geeignet?

Der AMV23 wird hauptsächlich in Kombination mit Ventilen der Typen VS, VM, VB, AVQM und VMV (nur mit AMV 10) eingesetzt. Er ist für Ventile mit Nennweiten von DN 15 bis 50 ausgelegt und eignet sich besonders für Anwendungen in der Fernwärme, wo eine präzise und sichere Regelung erforderlich ist. Die Schutzart IP54 und der robuste Aufbau ermöglichen den Einsatz in Umgebungen mit Temperaturen von 0 bis 55 °C.

Technische Daten

• Nennspannung: 230 V AC, 50 Hz
• Leistungsaufnahme: 7 VA
• Eingangsstellsignal: 3-Punkt-Schritt
• Stellkraft: 450 N
• Stellgeschwindigkeit: 15 s/mm
• Hublänge: 5 mm
• Max. Medientemperatur: 150 °C
• Umgebungstemperatur: 0 - 55 °C
• Schutzart: IP54
• Werkstoff des Gehäuses: Kunststoff

Der Danfoss AMV23 Stellantrieb bietet eine zuverlässige und präzise Ventilsteuerung mit einer Stellkraft von 450 N und einer Stellgeschwindigkeit von 15 Sekunden pro Millimeter. Die integrierte Sicherheitsfunktion gemäß DIN EN 14597 sorgt für einen sicheren Betrieb auch bei Stromausfall, während die Schutzart IP54 und der robuste Kunststoffaufbau den Einsatz in anspruchsvollen Umgebungen ermöglichen.
