Danfoss Dynamic Valve RA-DV 20 druckunabhängig, R 3/4", Eckausführung, vernickelt

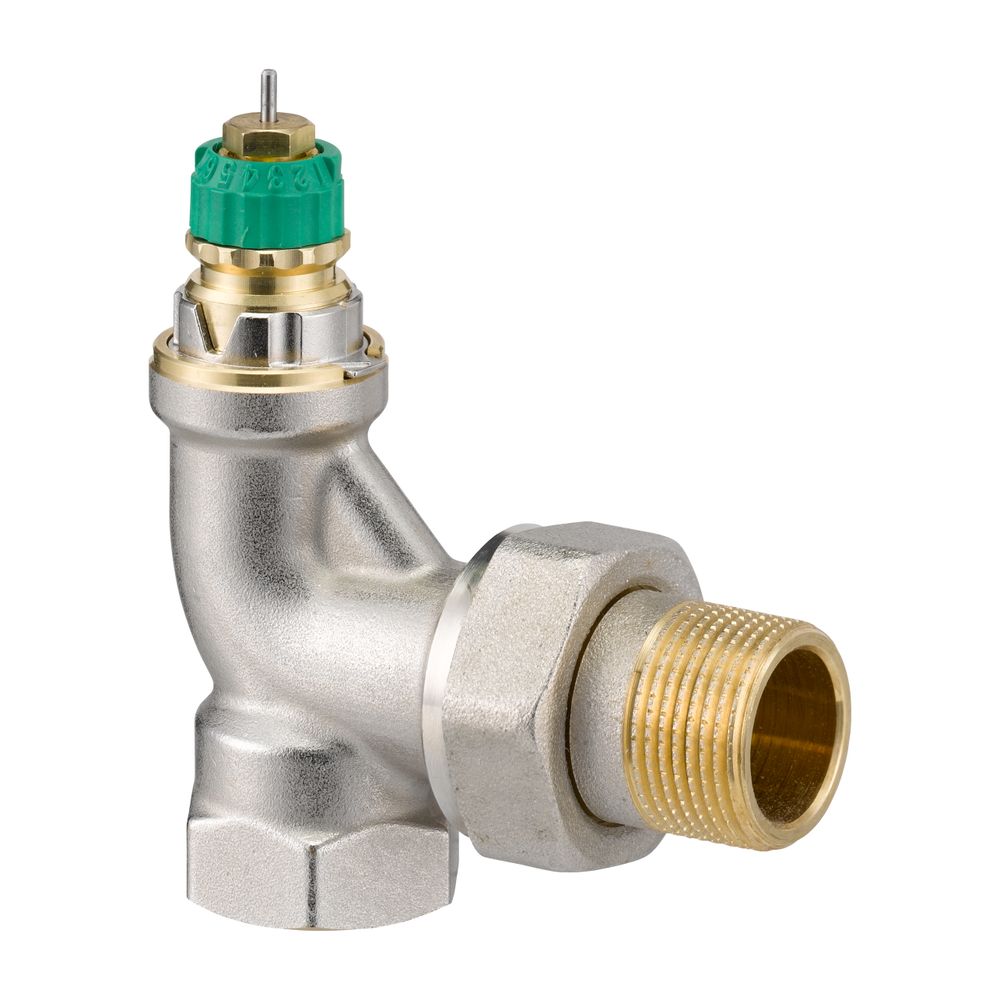

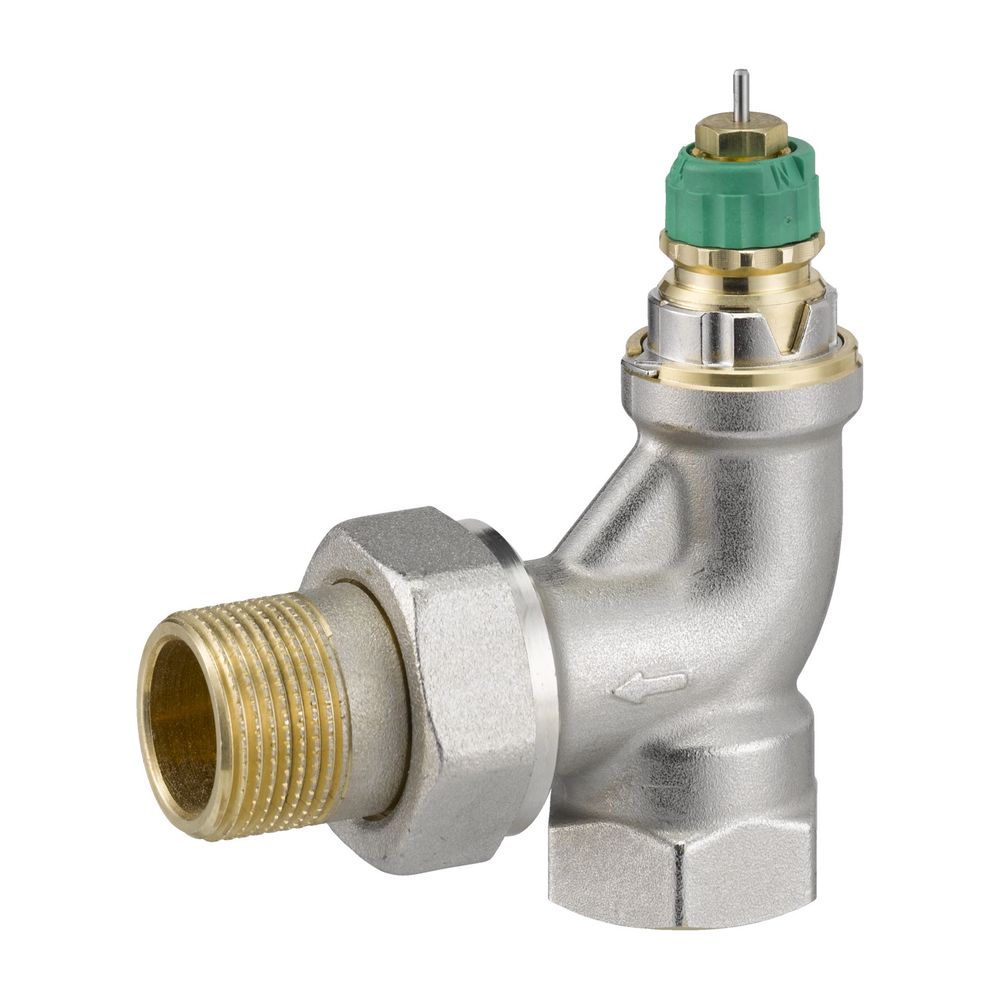

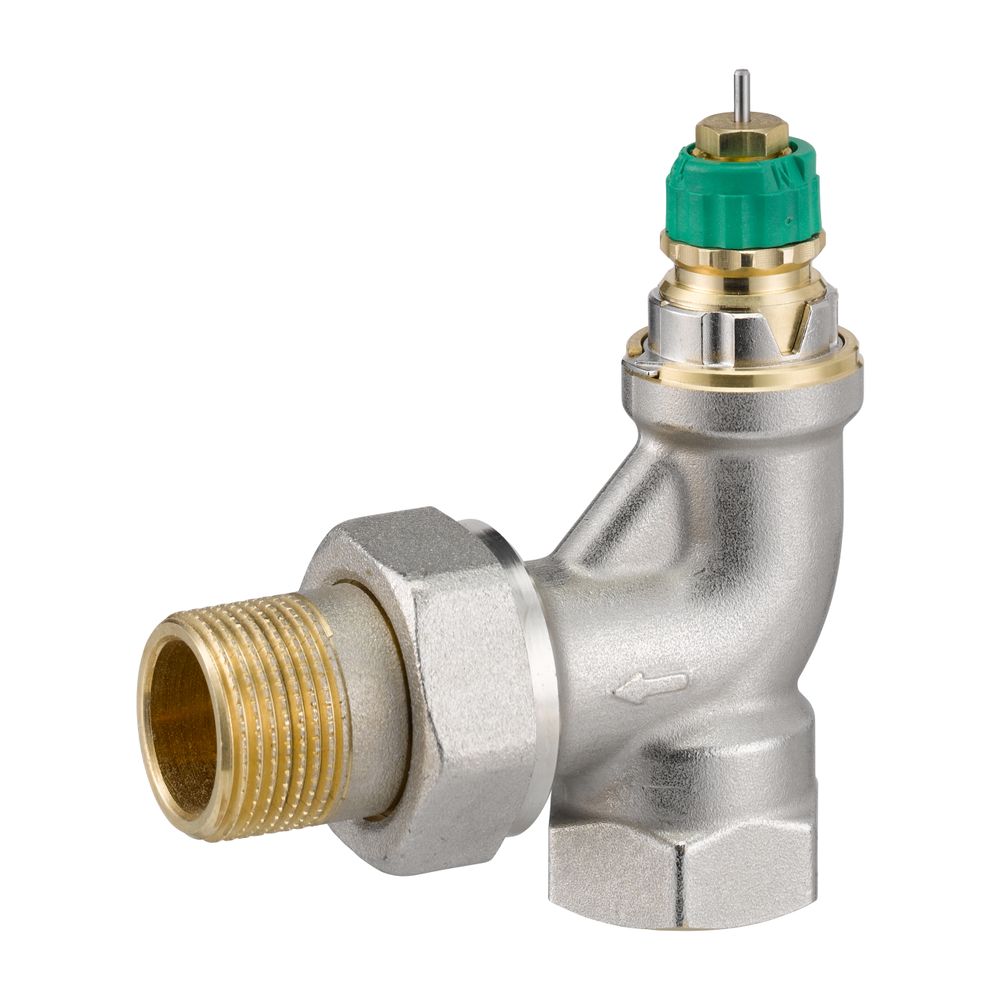

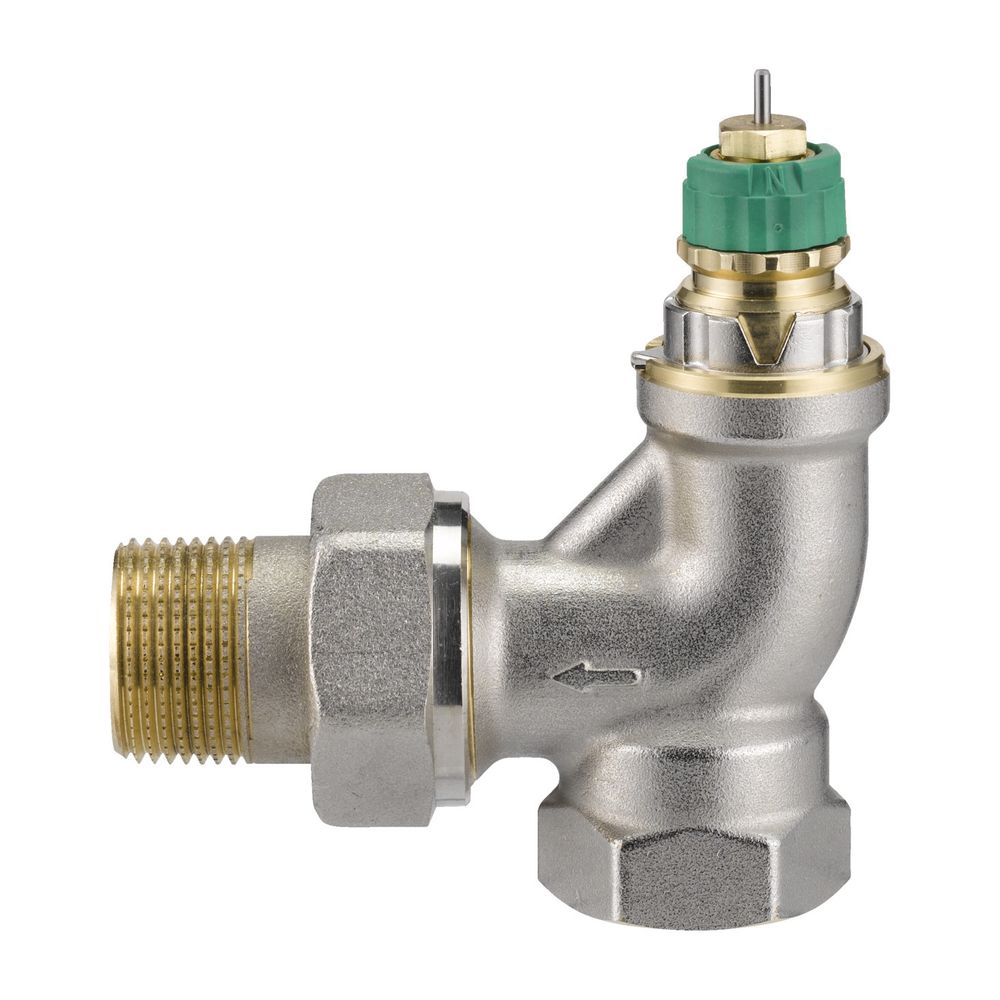

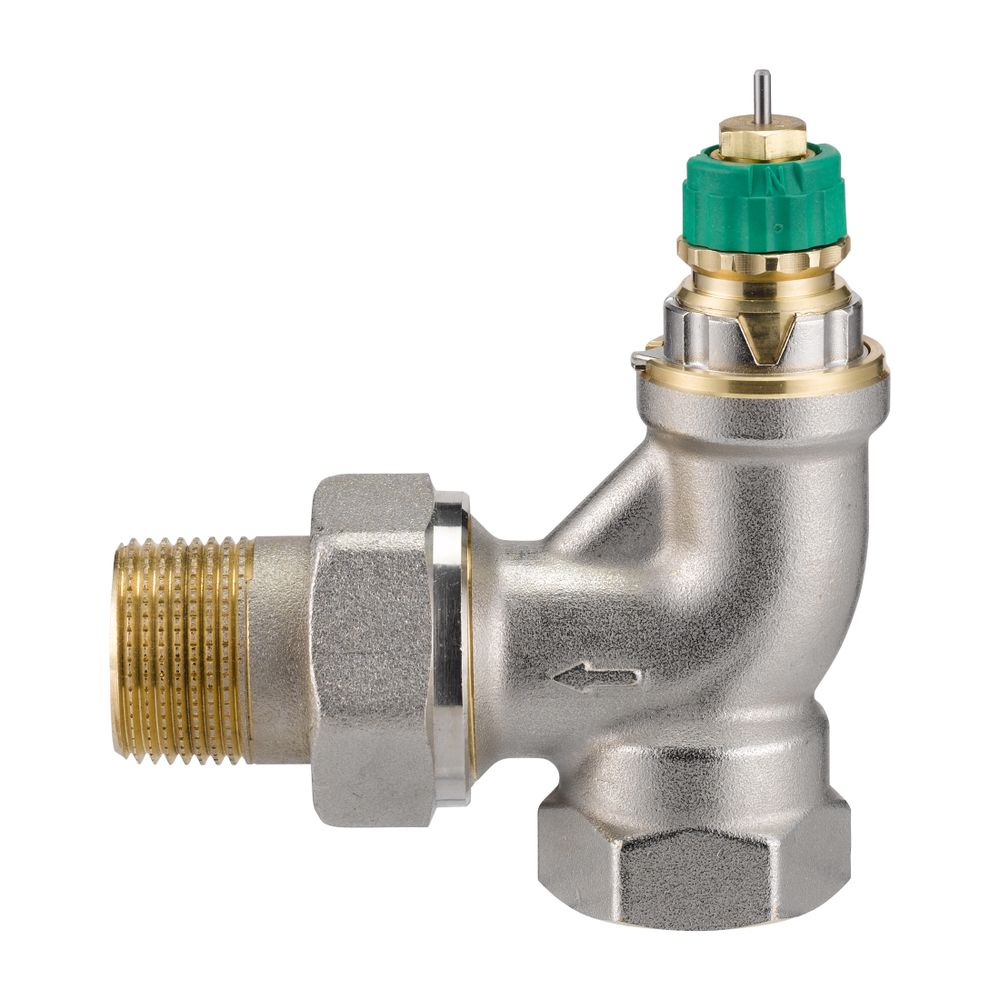

Das Danfoss Dynamic Valve RA-DV 20 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in Eckausführung mit R 3/4" Anschluss und matt vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und eignet sich für alle thermostatischen Fühlerelemente mit Danfoss RA-Anschluss. Das Ventilgehäuse ermöglicht eine präzise Begrenzung der Wassermenge und sorgt für eine konstante Durchflussmenge durch einen integrierten Differenzdruckregler.

Wie wird die Wassermenge präzise geregelt?

Das RA-DV Ventilgehäuse verfügt über einen integrierten Durchflussbegrenzer zur Voreinstellung der maximalen Wassermenge. Ein eingebauter Differenzdruckregler hält den Differenzdruck konstant bei 0,1 bar, wodurch die Wassermenge zuverlässig und unabhängig von Druckschwankungen im System konstant bleibt. Der Einstellbereich für den Wasserfluss liegt zwischen 10 und 135 Litern pro Stunde. Zur einfachen Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe ist das RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem grünen Einstellring versehen, die auch zur manuellen Regulierung während der Bauphase dienen kann.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Gehäuse besteht aus robustem Messing und ist matt vernickelt, was eine langlebige und korrosionsbeständige Oberfläche bietet. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden, was Wartungsarbeiten erleichtert. Die Bauform ist als Eckausführung gestaltet, passend für den Anschluss NW DN 20 mit Rp 3/4" Gewinde- und Klemmverbindung.

Welche Betriebsparameter und Normen gelten für das RA-DV Ventilgehäuse?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Der Differenzdruckbereich liegt zwischen 0,1 bar (minimal) und 0,6 bar (maximal) im Volumenstrombereich von 10 bis 135 Litern pro Stunde. Die maximale Vorlauftemperatur beträgt 95 °C. Die technischen Daten entsprechen der Euronorm EN 215, die Anforderungen an dynamische Ventilgehäuse in Kombination mit RAW Fühlern festlegt.

Welche Hinweise sind bei der Installation und dem Betrieb zu beachten?

Die Schutzkappe darf nicht als manuelle Absperrvorrichtung verwendet werden; hierfür ist ein spezieller Handversteller (Bestell-Nr. 013G5002) vorgesehen. Bei Verwendung von Wasseraufbereitungssystemen müssen die Dosierungsanweisungen des Herstellers genau beachtet werden, und Gemische mit Mineralöl sind zu vermeiden. Um Steinbildung und Korrosion zu verhindern, sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Technische Daten

• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Bauform: Eck
• Anschluss NW: DN 20
• Eintritt/Austritt: Rp 3/4, R 3/4
• Oberfläche: matt vernickelt
• Einstellbereich: 10 bis 135 l/h

Das Danfoss Dynamic Valve RA-DV 20 bietet eine zuverlässige und präzise Regelung der Wassermenge in Zweirohr-Pumpenwarmwasseranlagen. Mit einem Einstellbereich von 10 bis 135 l/h und einem maximalen Betriebsdruck von 10 bar sorgt dieses druckunabhängige Ventilgehäuse für eine konstante Leistung und trägt zur Optimierung des Heizsystems bei. Die robuste Messingkonstruktion und die einfache Wartung unter Anlagendruck unterstreichen die hohe Funktionalität und Langlebigkeit des Produkts.

Lieferumfang

• 1x Danfoss Dynamic Valve RA-DV 20
• 1x Grüne Bauschutzkappe
