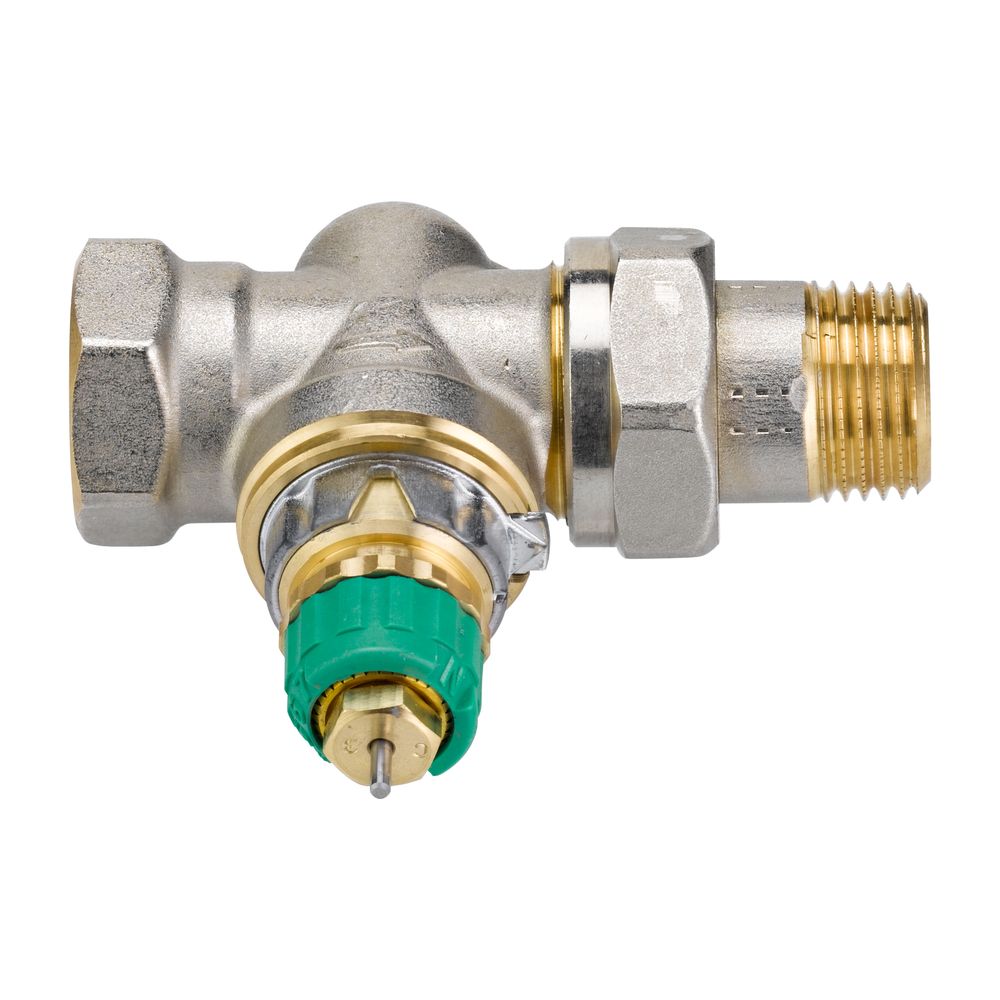

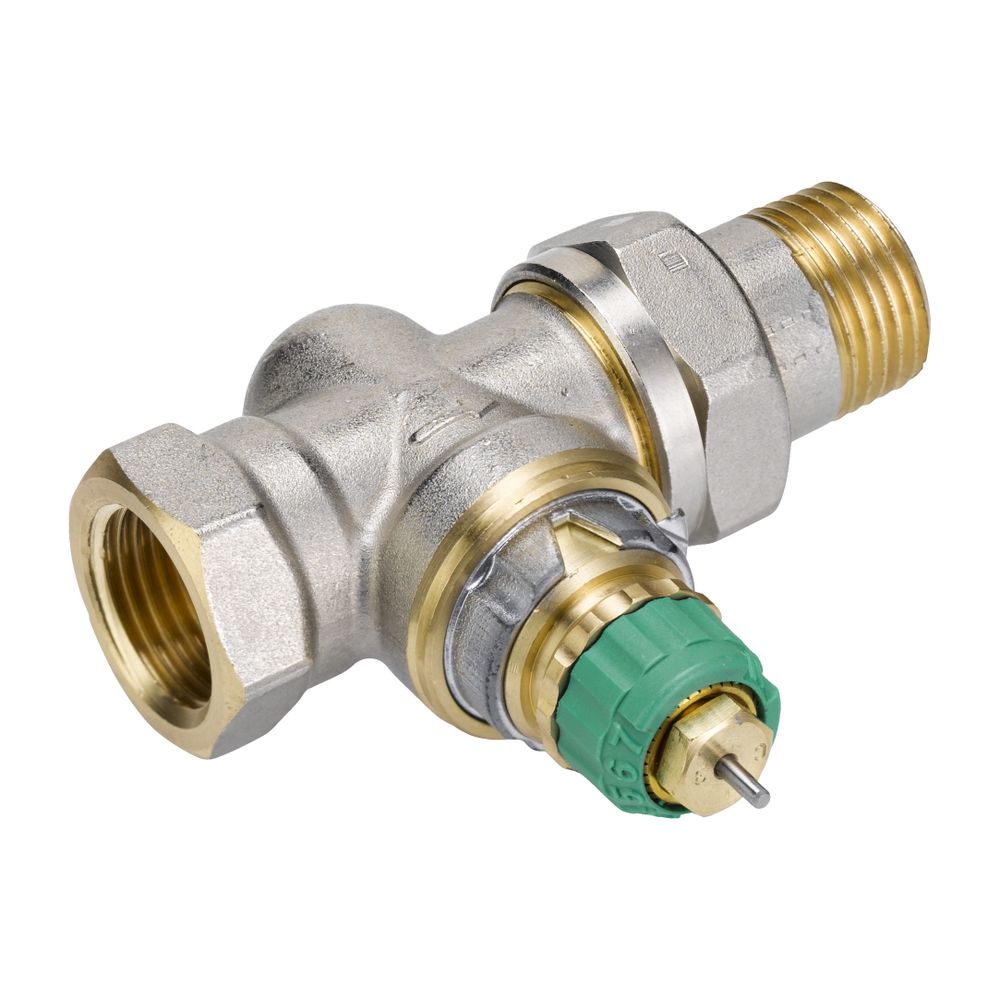

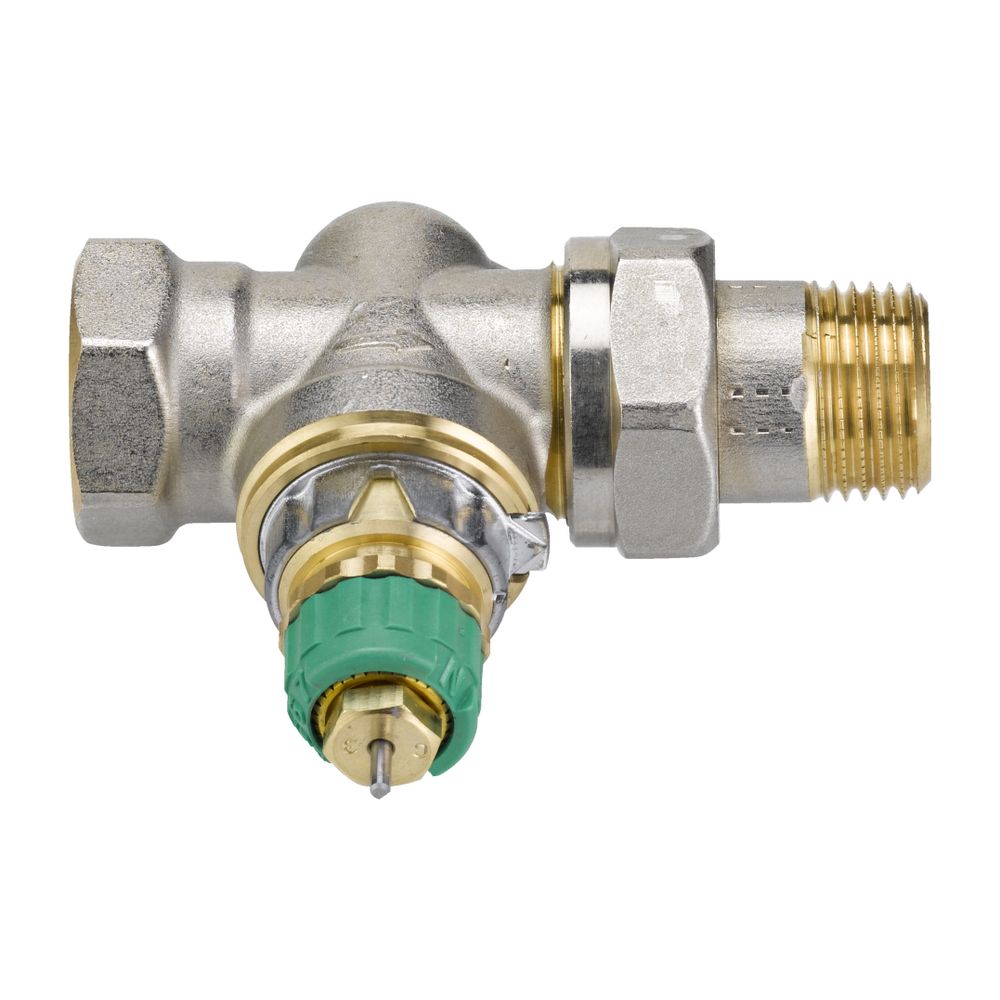

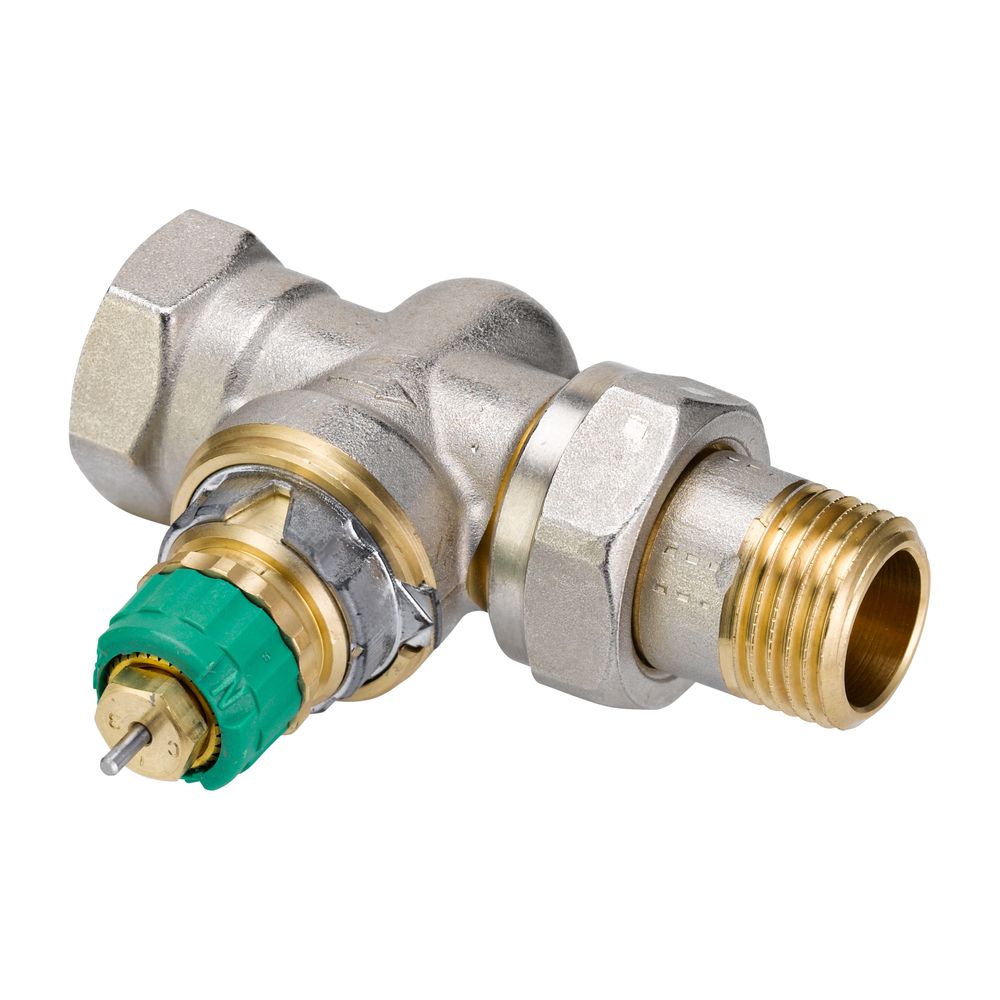

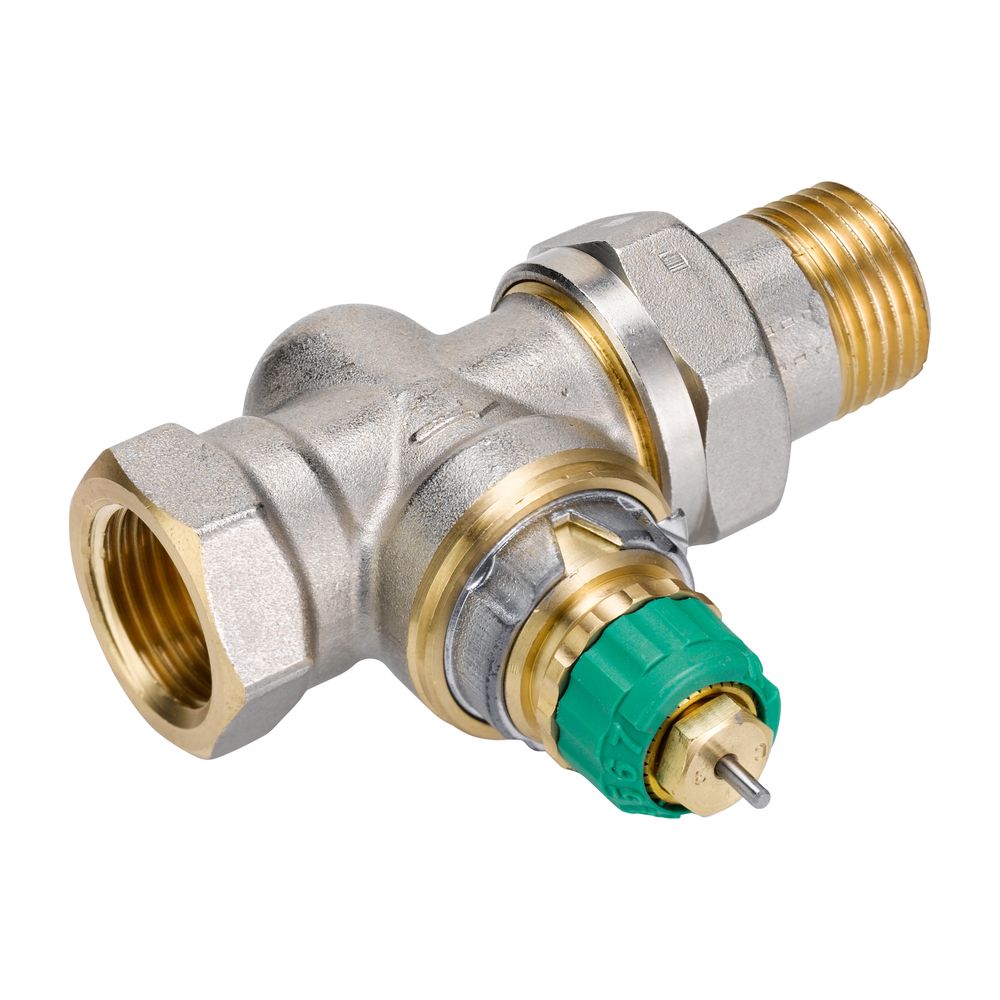

Danfoss Dynamic Valve RA-DV 15 druckunabhängig, R 1/2", Durchgangsausführung, vernickelt

Dynamic Valve RA-DV

Druckunabhängiges, voreinstellbares Ventilgehäuse

Druckunabhängige Ventilgehäuse RA-DV sind zum Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Sie eignen sich für alle thermostatischen Fühlerelemente mit einem Danfoss RAAnschluss.

RA-DV-Ventilgehäuse werden zur Voreinstellung der maximalen Wassermenge mit einem Durchussbegrenzer eingebaut. Die Ventile sind mit einem maximalen Wasser uss von 10 – 135 l/Std. erhältlich.

RA-DV Ventilgehäuse sind mit einem eingebauten Druckregler ausgestattet, der den Di erenzdruck auf einem Wert von 0,1 bar und damit die Wassermenge konstant hält.

RA-DV werden mit einer Schutzkappe geliefert, die zur manuellen Regulierung während der Bauphase dienen kann.

Die Schutzkappe darf nicht als manuelle Absperrvorrichtung verwendet werden. Dafür sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden.

Zur Di erenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind die RA-DV Ventilgehäuse mit einer grünen Schutzkappe und Einstellring versehen.

RA-DV-Ventilgehäuse bestehen aus Messing und sind in vernickelter Ausführung lieferbar. Der Druckstift in der Stopfbuchse ist aus Chromstahl und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

Bei Verwendung eines Wasseraufbereitungssystems ist es besonders wichtig, dass die Dosierungsanweisungen des Herstellers strengstens eingehalten werden. Gemische mit Mineralöl sollten vermieden werden.

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Die technischen Daten für die dynamischen Ventilgehäuse RA-DV in Kombination mit RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215.

Sie werden, wie alle Danfoss Heizungsarmaturen, in Werken gefertigt, die vom BVC (Bureau Veritas Certi cation) nach ISO 9001 und ISO 14001 geprüft und zerti ziert wurden.

Danfoss Dynamic Valve RA-DV
druckunabhängiges, voreinstellbares Ventilgehäuse gemäß DIN EN 215 CEN,
Begrenzung der Wassermenge mit Voreinstellung durch Kulisse und optische Einstellkontrolle, mit eingebautem Differenzdruckregler für konstante Wassermengen,
Gehäuse aus Messing, für Gewinde- und Klemmverbindung, Stopfbuchse unter Anlagendruck ohne Spezialwerkzeug auswechselbar,
mit grüner Bauschutzkappe, Pumpenoptimierung durch Differenzdruckmessung am RA-DV
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar*
min. Differenzdruck: 0,1 bar*
* min. bis max. Volumenstrom
max. Vorlauftemperatur: 95 C
Bauform: Durchgang
Anschluss NW: DN 15
Eintritt/Austritt: Rp 1/2, R 1/2
Oberfläche: matt vernickelt
Einstellbereich: 16 bis 135 l/h

Fabrikat: Danfoss
Typ: RA-DV 15
Bestell-Nr.: 013G7724
