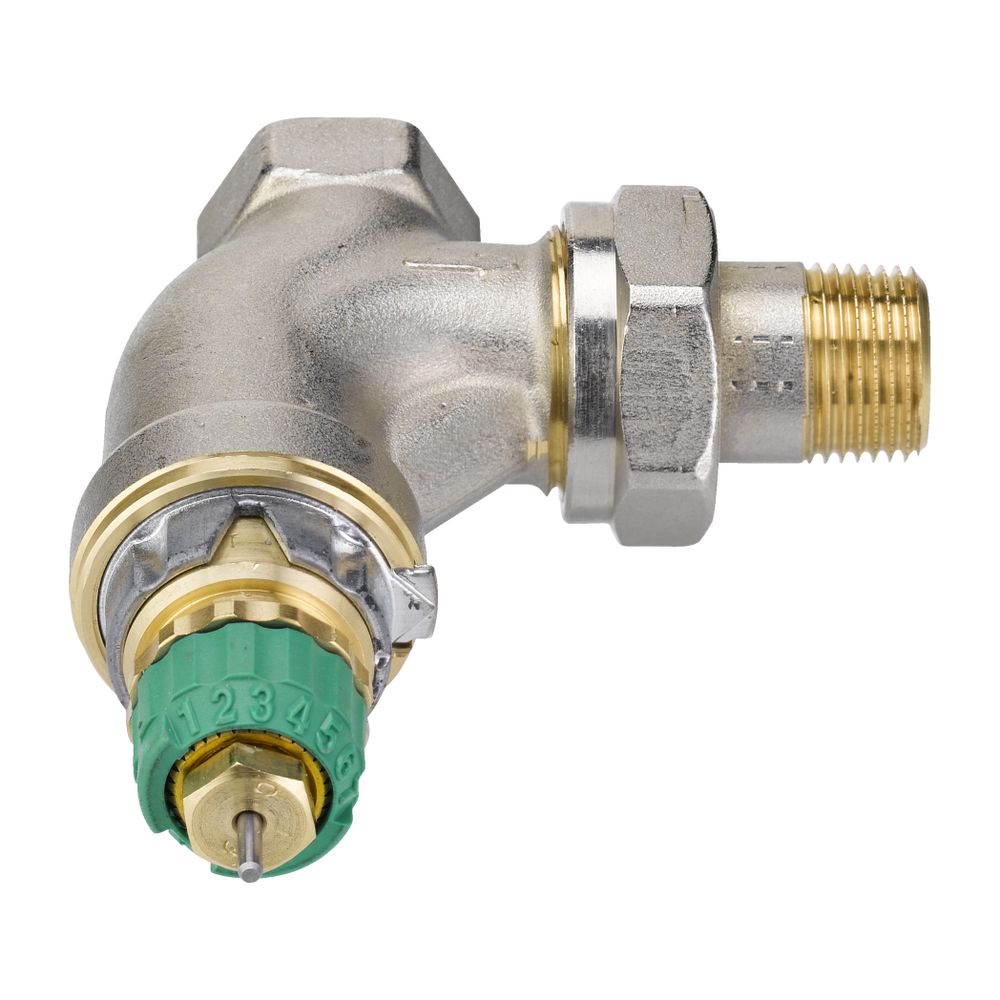

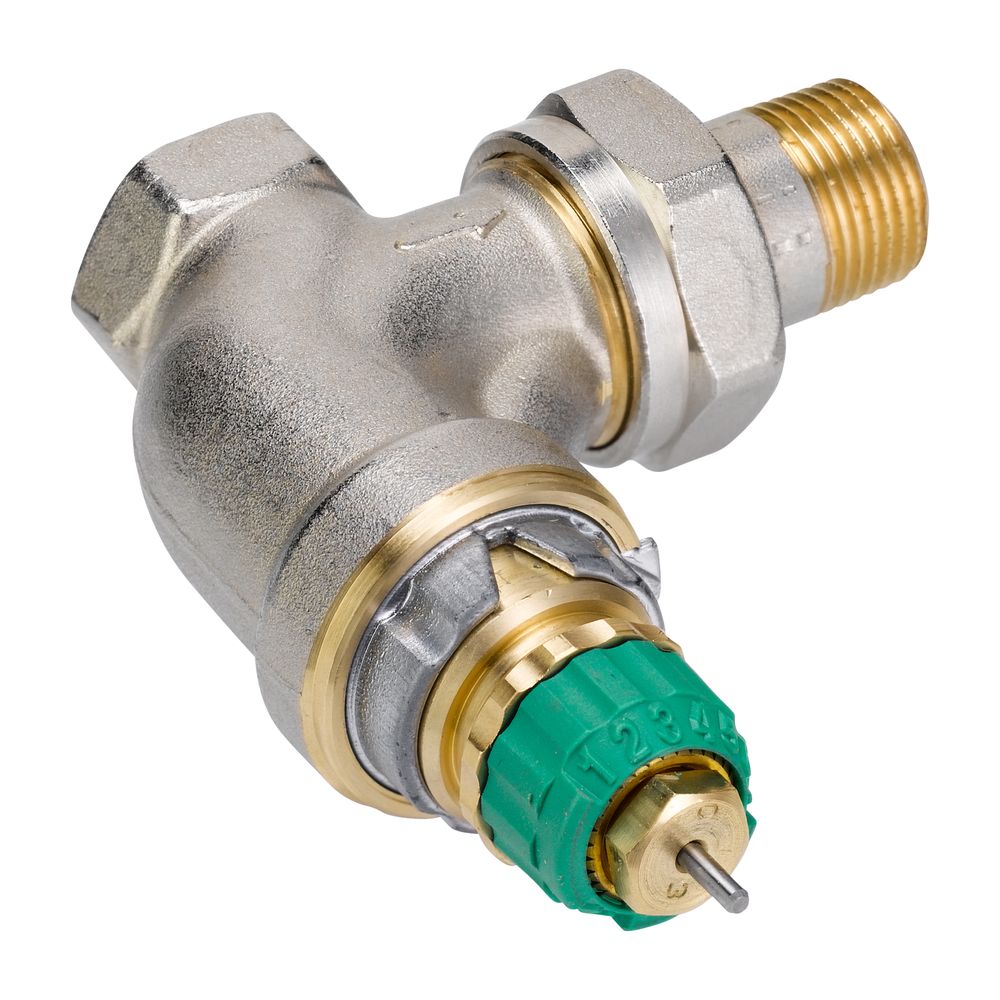

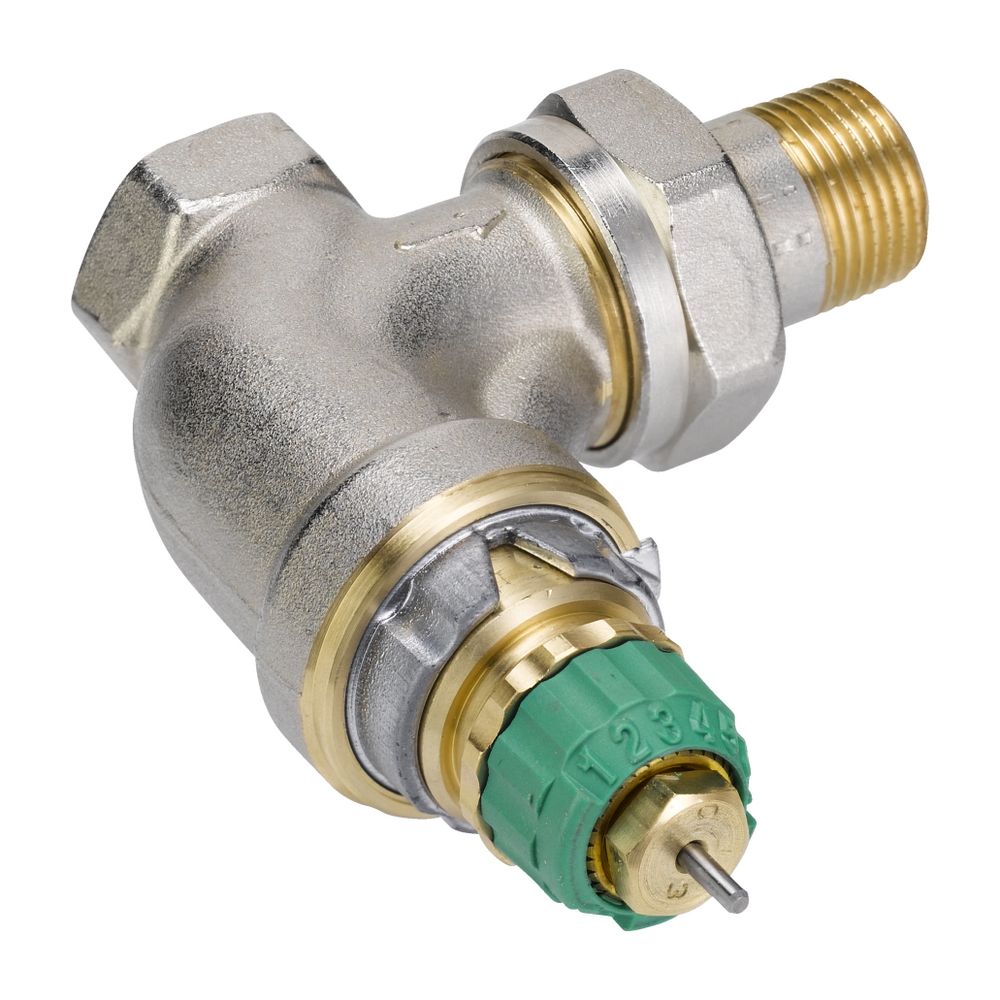

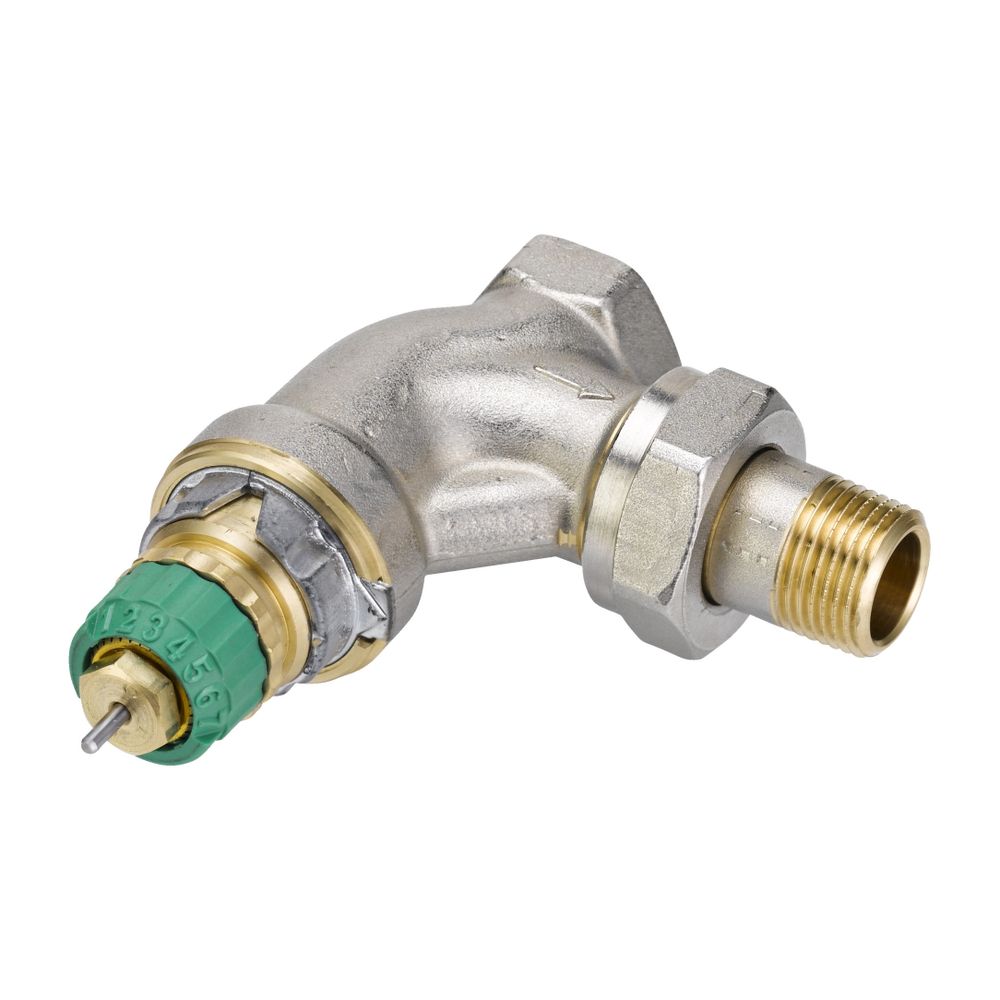

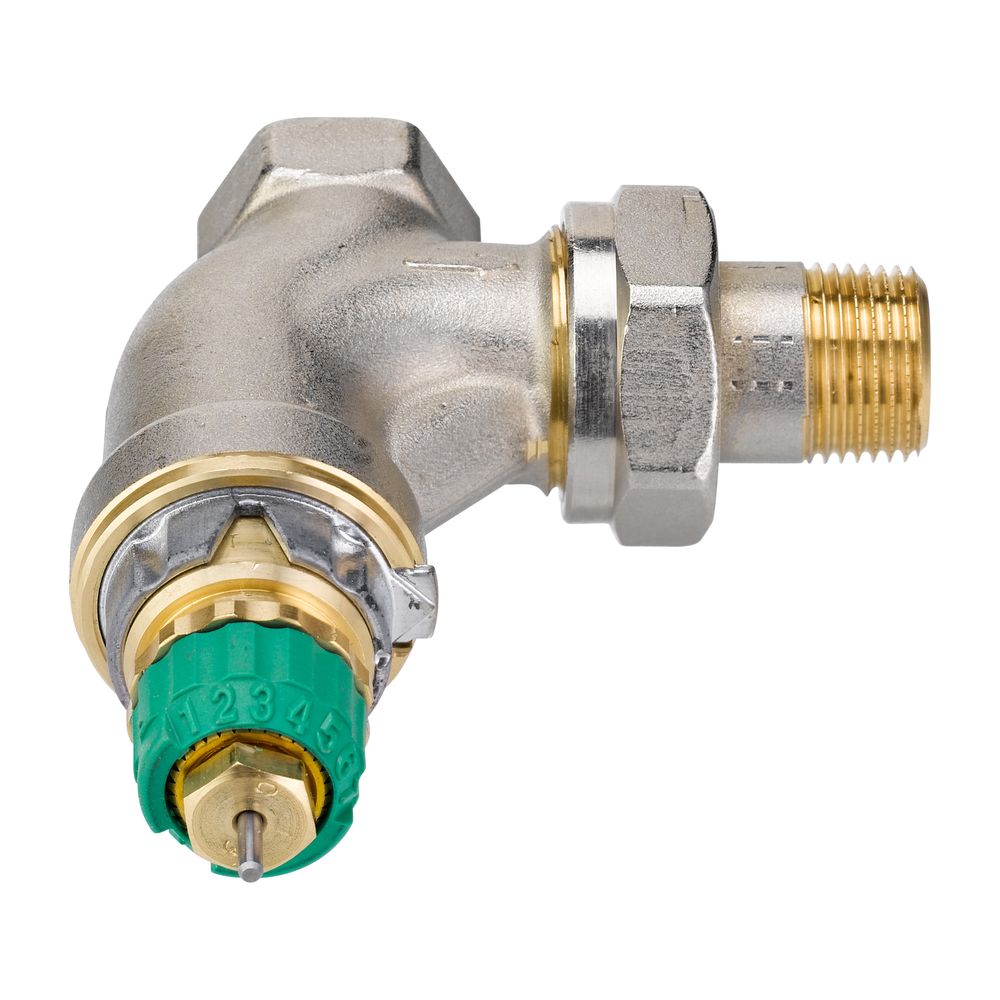

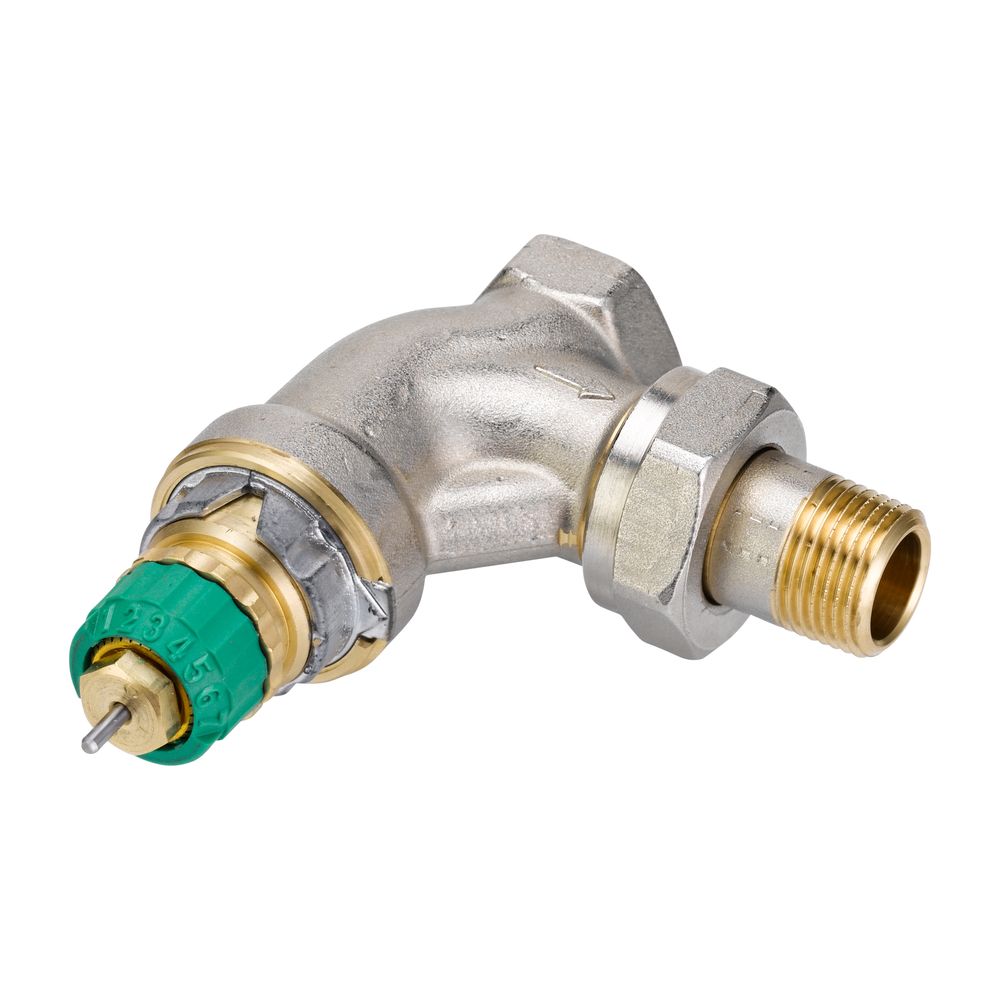

Danfoss Dynamic Valve RA-DV 10 druckunabhängig, R 3/8", Eckausführung, vernickelt

Das Danfoss Dynamic Valve RA-DV 10 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in Eckausführung mit R 3/8" Anschluss und vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und eignet sich für alle thermostatischen Fühlerelemente mit Danfoss RA-Anschluss. Das Ventilgehäuse ermöglicht eine präzise Begrenzung der Wassermenge und sorgt durch einen integrierten Differenzdruckregler für eine konstante Durchflussmenge.

Wie funktioniert das Danfoss Dynamic Valve RA-DV 10?

Das Ventilgehäuse RA-DV ist mit einem eingebauten Differenzdruckregler ausgestattet, der den Differenzdruck konstant bei 0,1 bar hält. Dies stellt eine gleichbleibende Wassermenge sicher, unabhängig von Druckschwankungen im System. Die Voreinstellung der maximalen Wassermenge erfolgt über einen Durchflussbegrenzer, der einen Einstellbereich von 10 bis 135 Litern pro Stunde bietet. Eine optische Einstellkontrolle unterstützt die präzise Justierung. Die grüne Schutzkappe dient während der Bauphase zur manuellen Regulierung, darf jedoch nicht als Absperrvorrichtung verwendet werden. Dafür ist ein Spezialhandversteller vorgesehen.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Gehäuse des RA-DV Ventilgehäuses besteht aus robustem Messing und ist in einer matt vernickelten Ausführung erhältlich. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden, was die Wartung erleichtert. Zur Differenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind die RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem grünen Einstellring versehen.

Welche technischen Anforderungen und Normen erfüllt das Ventil?

Das Danfoss Dynamic Valve RA-DV 10 entspricht in Kombination mit RAW Fühlern den Anforderungen der Euronorm EN 215. Es ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Differenzdrücke von 0,1 bis 0,6 bar handhaben. Die maximale Vorlauftemperatur beträgt 95 °C. Die Fertigung erfolgt in Werken, die nach ISO 9001 und ISO 14001 geprüft und zertifiziert wurden.

Was ist bei der Wasserqualität zu beachten?

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers strengstens einzuhalten. Gemische mit Mineralöl sollten vermieden werden, um die Funktionalität des Ventils nicht zu beeinträchtigen.

Technische Daten

• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Bauform: Eck
• Anschluss Nennweite: DN 10
• Anschluss Eintritt/Austritt: Rp 3/8, R 3/8
• Oberfläche: matt vernickelt
• Einstellbereich Durchfluss: 10 bis 135 l/h
• Werkstoff Gehäuse: Messing

Das Danfoss Dynamic Valve RA-DV 10 ist eine zuverlässige Lösung für die Heizungsinstallation, die durch seine druckunabhängige Funktion eine konstante Wassermenge im System sicherstellt. Mit einem maximalen Betriebsdruck von 10 bar und einem Einstellbereich von 10 bis 135 l/h bietet es eine präzise Regelung und trägt zur Effizienz von Zweirohr-Pumpenwarmwasseranlagen bei. Die robuste Messingkonstruktion und die einfache Wartung unter Anlagendruck unterstreichen die Qualität dieses Ventilgehäuses.

Lieferumfang

• 1x Danfoss Dynamic Valve RA-DV 10
• 1x Grüne Bauschutzkappe
