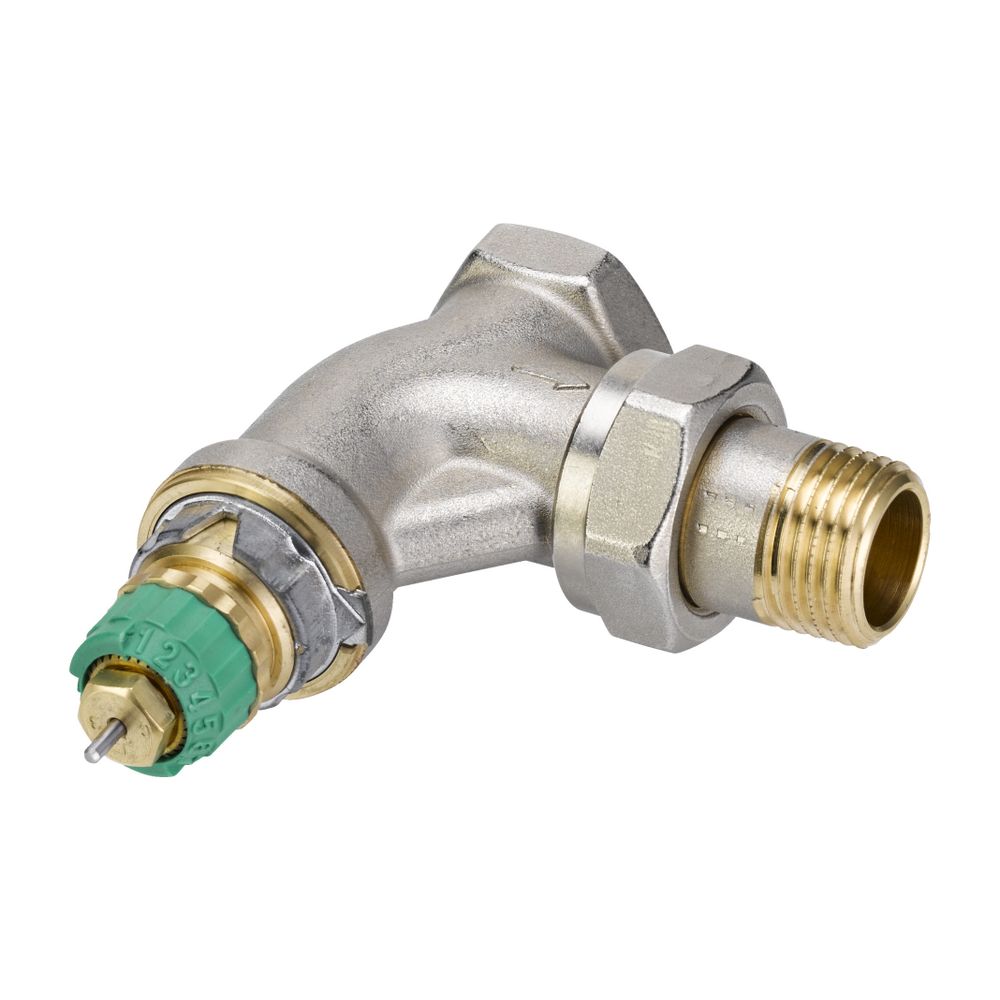

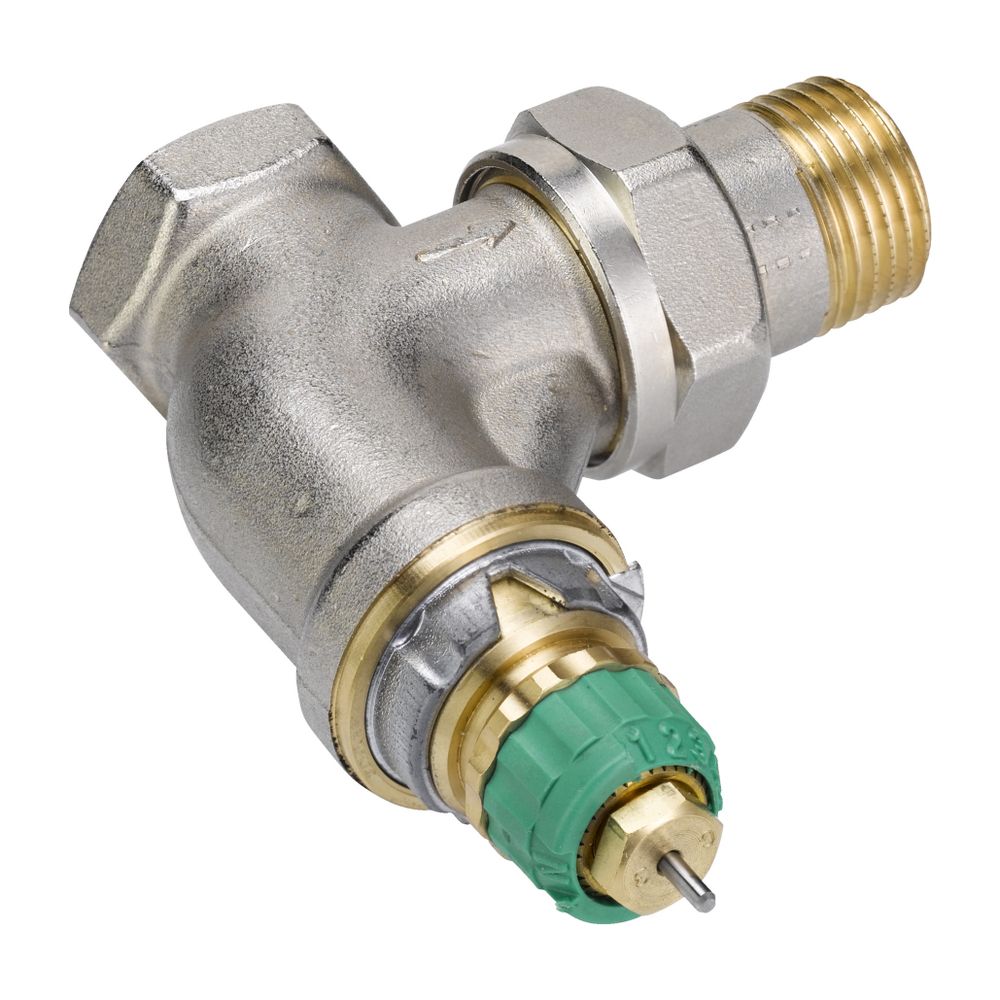

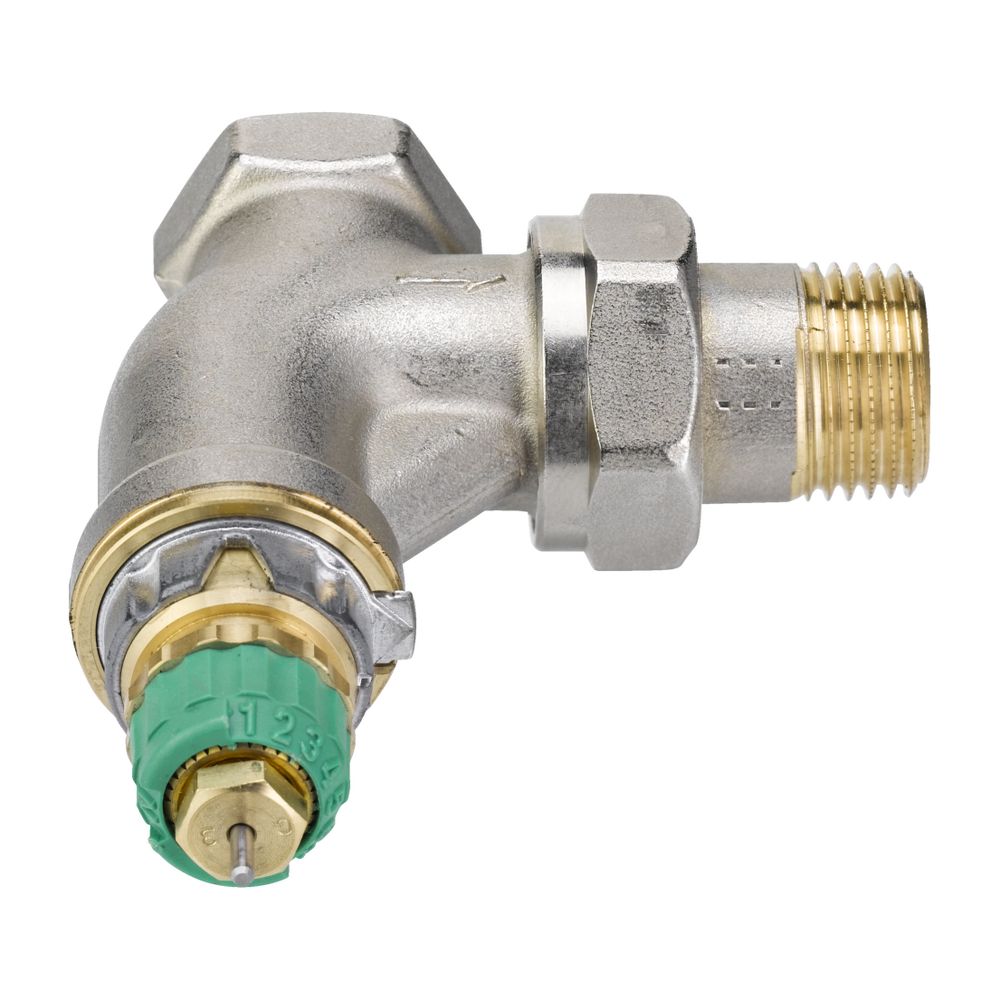

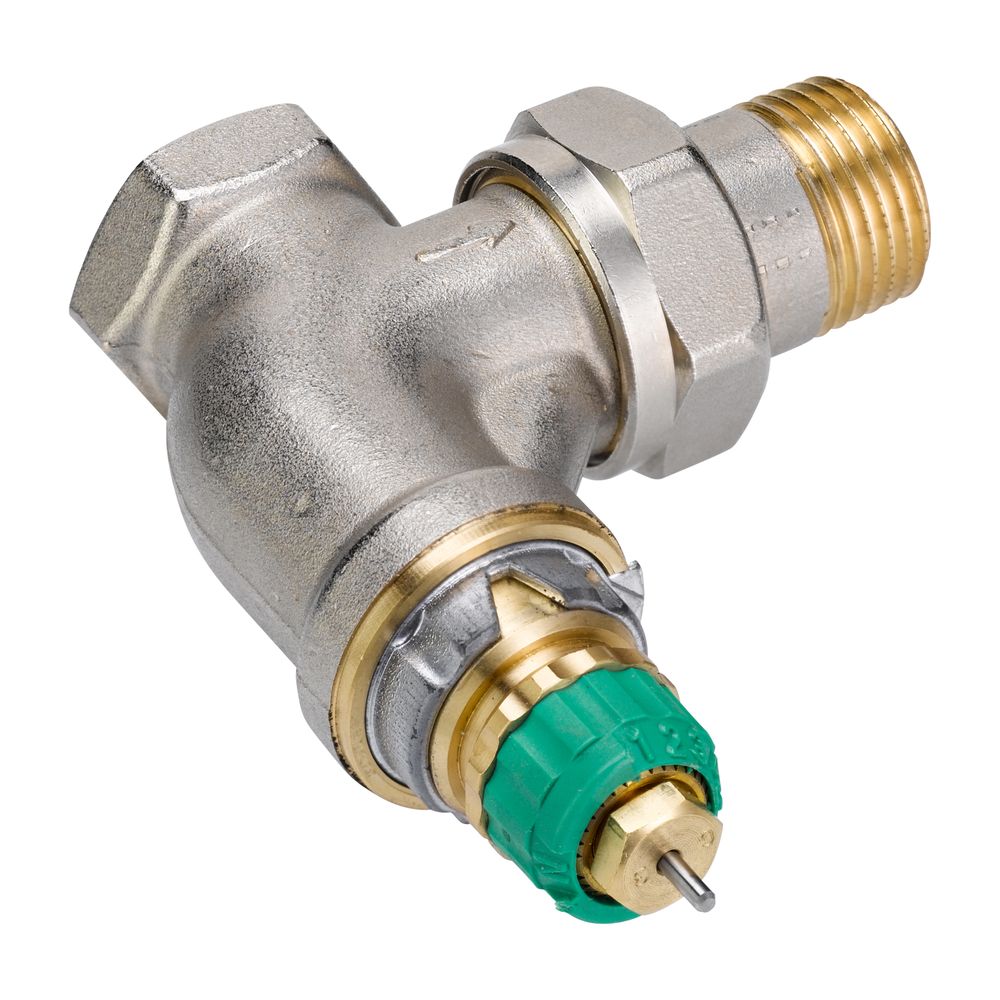

Danfoss Dynamic Valve RA-DV 15 druckunabhängig, R 1/2", Eckausführung, vernickelt

Der Danfoss Dynamic Valve RA-DV 15 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in Eckausführung mit R 1/2" Anschluss und vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und ermöglicht eine präzise Begrenzung der Wassermenge. Durch seinen eingebauten Differenzdruckregler hält es die Wassermenge konstant und ist mit allen thermostatischen Fühlerelementen mit Danfoss RA-Anschluss kompatibel.

Wie reguliert das Danfoss Dynamic Valve RA-DV 15 den Durchfluss?

Das RA-DV Ventilgehäuse verfügt über einen integrierten Differenzdruckregler, der den Differenzdruck auf einem Wert von 0,1 bar stabilisiert und somit eine konstante Wassermenge sicherstellt. Die Voreinstellung der maximalen Wassermenge erfolgt über einen Durchflussbegrenzer, der einen Einstellbereich von 10 bis 135 Litern pro Stunde bietet. Eine grüne Schutzkappe und ein Einstellring dienen zur visuellen Differenzierung und zur manuellen Regulierung während der Bauphase. Die Schutzkappe ist nicht als Absperrvorrichtung vorgesehen; hierfür ist ein Spezialhandversteller zu verwenden.

Welche Installationsmöglichkeiten bietet das Ventilgehäuse?

Das Ventilgehäuse ist für Gewinde- und Klemmverbindungen geeignet. Die Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden, was die Wartung erheblich vereinfacht. Die Bauform ist eine Eckausführung mit Eintritt/Austritt Rp 1/2 und R 1/2.

Aus welchen Materialien besteht das Danfoss Dynamic Valve RA-DV 15?

Das Gehäuse des Ventils ist aus robustem Messing gefertigt und in einer matt vernickelten Ausführung erhältlich. Der Druckstift in der Stopfbuchse besteht aus Chromstahl und ist in einem geschmierten O-Ring gelagert, was eine zuverlässige Funktion und Langlebigkeit unterstützt.

Welche technischen Anforderungen sind zu beachten?

Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und einen Differenzdruckbereich von 0,1 bar (min.) bis 0,6 bar (max.) im Volumenstrombereich von 10 bis 135 Litern pro Stunde ausgelegt. Die maximale Vorlauftemperatur beträgt 95 °C. Um Steinbildung und Korrosion zu vermeiden, muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers strengstens einzuhalten, und Gemische mit Mineralöl sollten vermieden werden.

Welchen Normen und Qualitätsstandards entspricht das Produkt?

Die technischen Daten des Danfoss Dynamic Valve RA-DV in Kombination mit RAW Fühlern erfüllen die Anforderungen der Euronorm EN 215. Die Fertigung erfolgt in Werken, die nach ISO 9001 und ISO 14001 durch das BVC (Bureau Veritas Certification) geprüft und zertifiziert sind.

Technische Daten

• Anschluss NW: DN 15
• Eintritt/Austritt: Rp 1/2, R 1/2
• Bauform: Eck
• Werkstoff Gehäuse: Messing
• Oberfläche: matt vernickelt
• Einstellbereich Volumenstrom: 10 bis 135 l/h
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Minimaler Differenzdruck: 0,1 bar
• Maximale Vorlauftemperatur: 95 °C

Das Danfoss Dynamic Valve RA-DV 15 bietet eine präzise und zuverlässige Regelung der Wassermenge in Zweirohr-Pumpenwarmwasseranlagen. Mit seinem integrierten Differenzdruckregler, einem Einstellbereich von 10 bis 135 l/h und einer maximalen Vorlauftemperatur von 95 °C unterstützt es eine effiziente Pumpenoptimierung und trägt zur Stabilisierung des Heizkreises bei. Die robuste Bauweise aus vernickeltem Messing und die einfache Wartung machen das Ventil zu einer langlebigen und leistungsfähigen Komponente für den Heizungsbau.

Lieferumfang

• 1x Danfoss Dynamic Valve RA-DV 15
• 1x Schutzkappe
