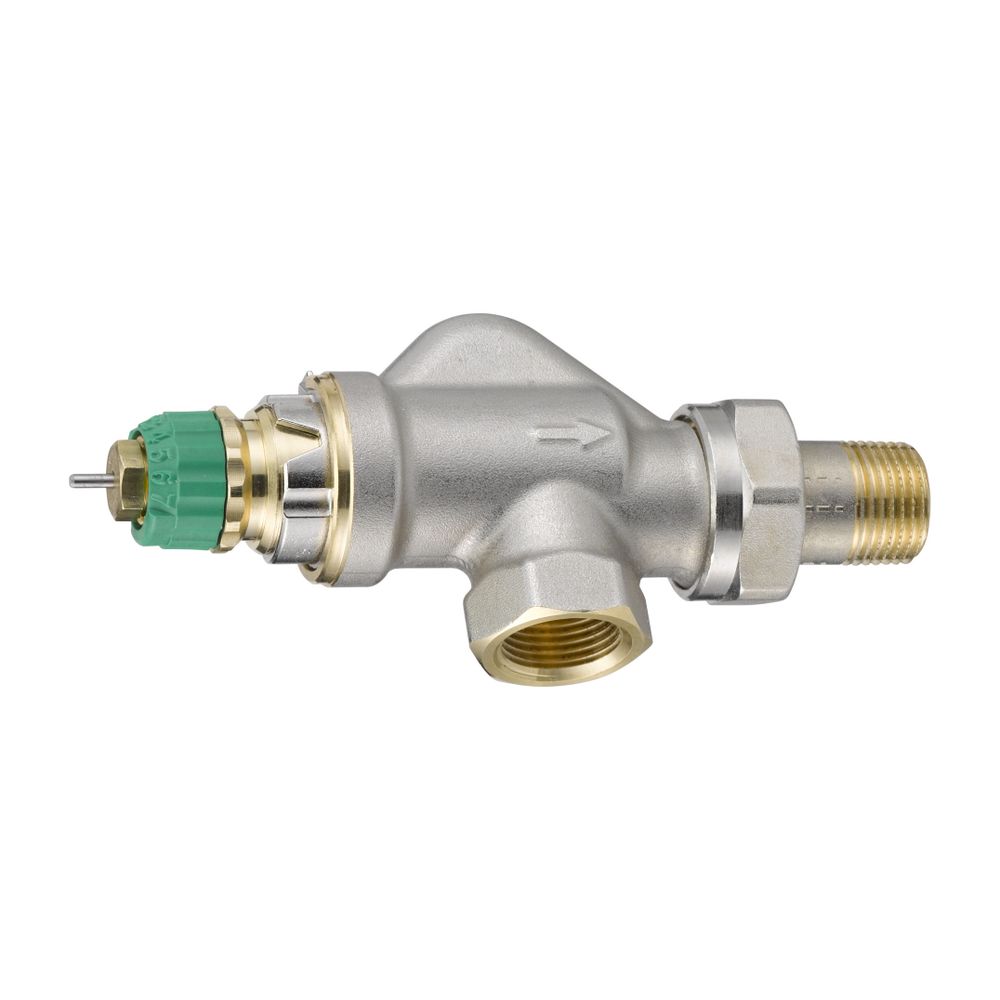

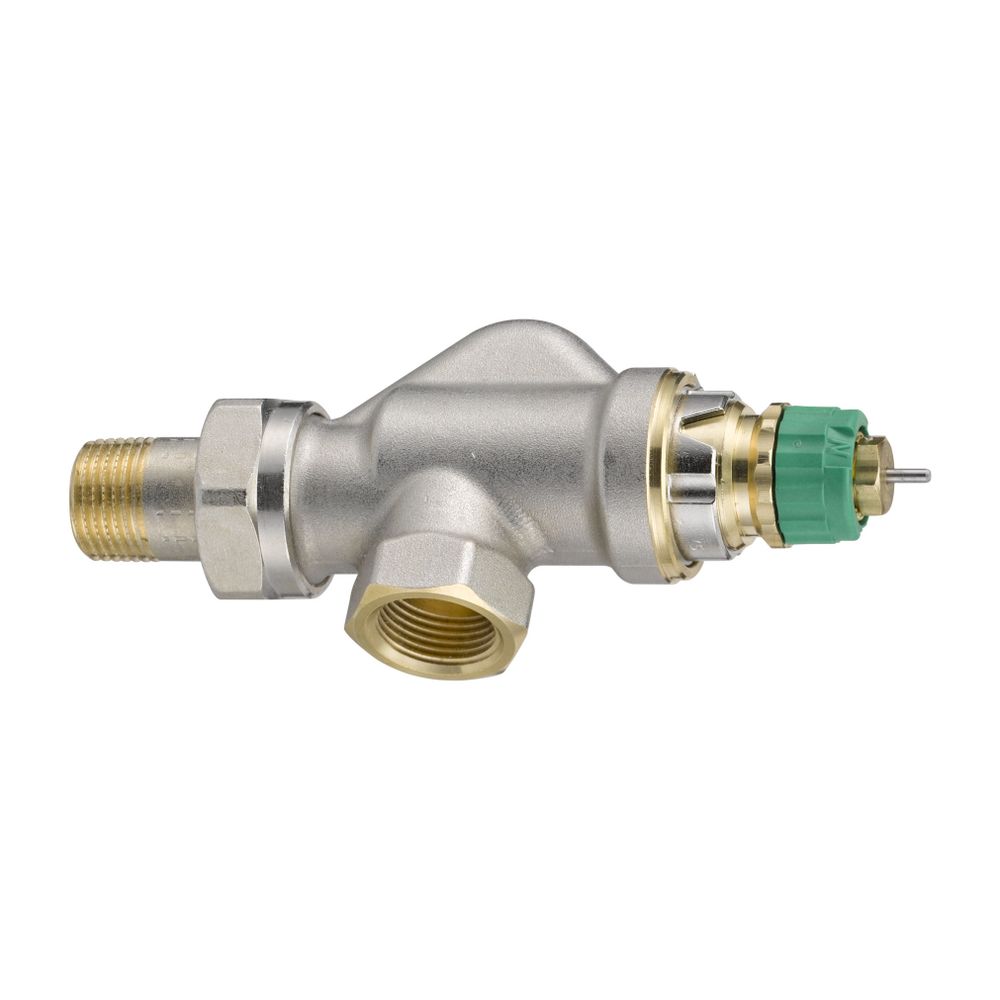

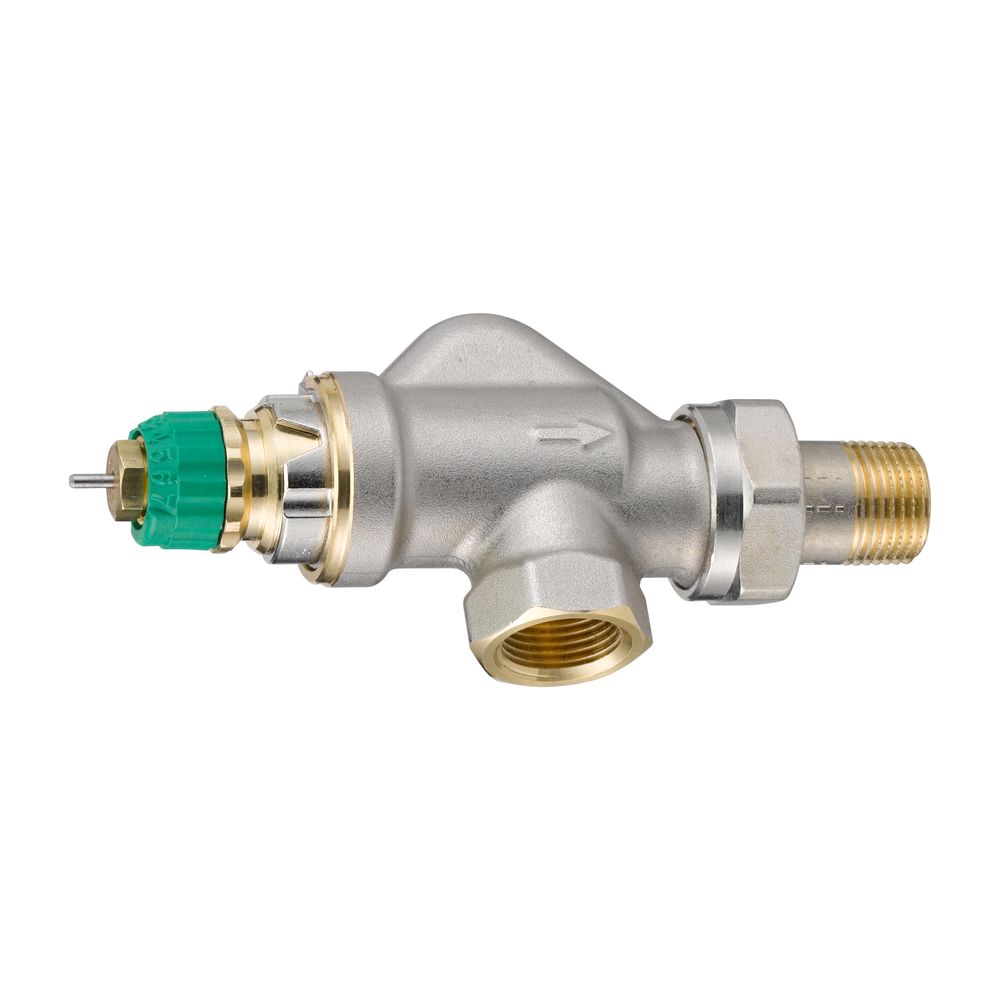

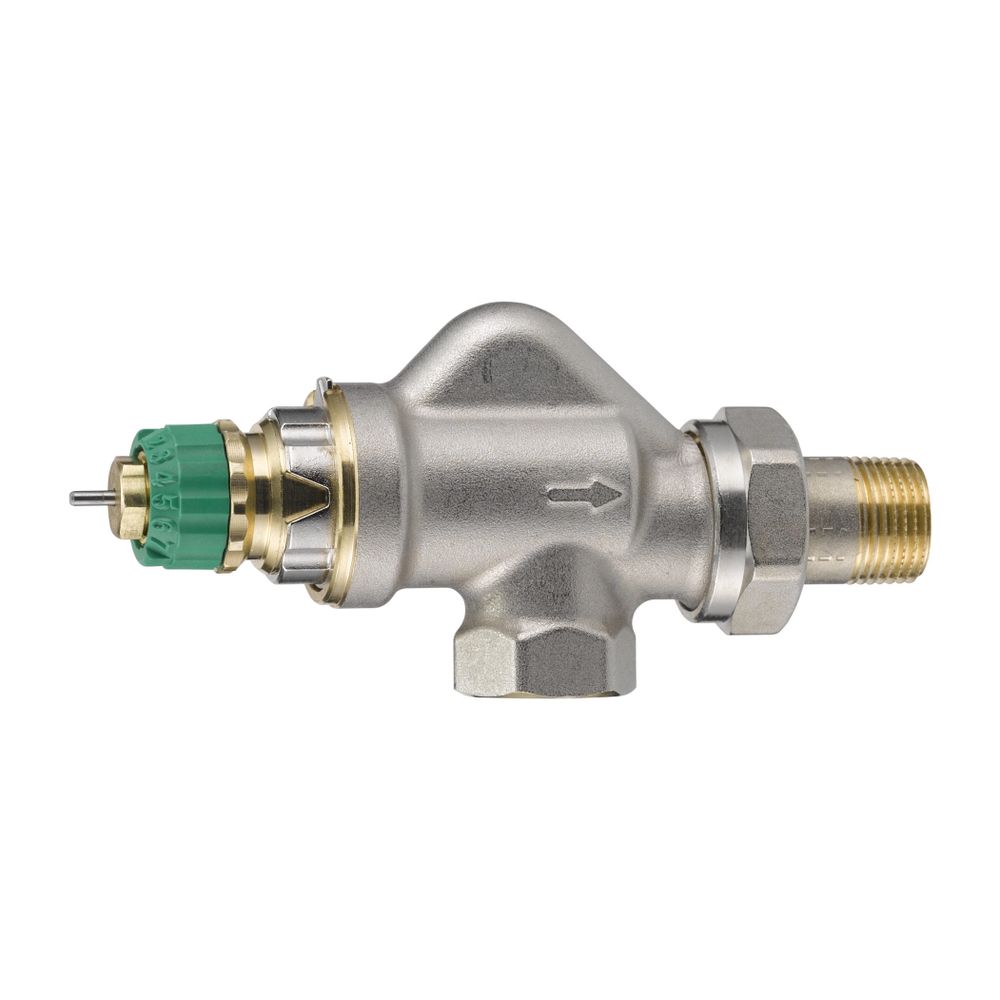

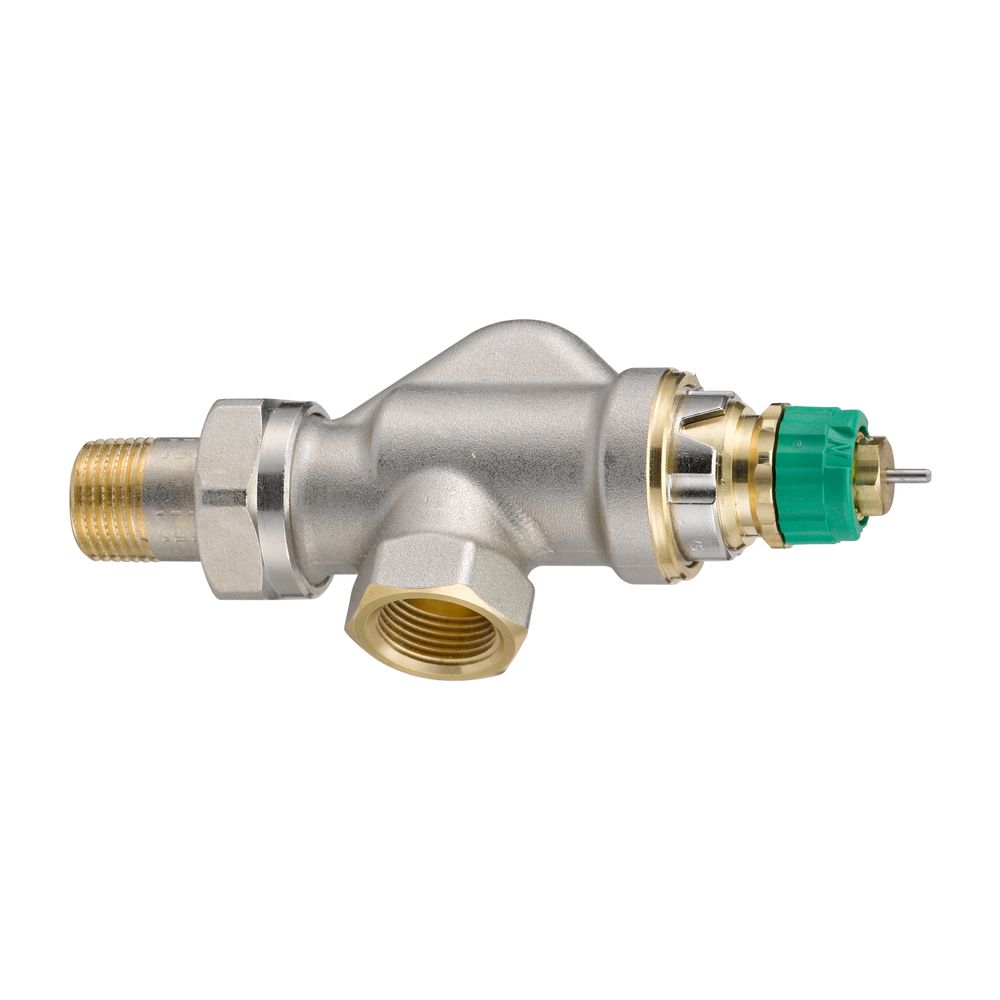

Danfoss Dynamic Valve RA-DV 10 druckunabhängig, R 3/8", Axial, vernickelt

Das Danfoss Dynamic Valve RA-DV 10 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse mit axialer Bauform und vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und eignet sich für alle thermostatischen Fühlerelemente mit Danfoss RA-Anschluss. Dieses Ventilgehäuse ermöglicht eine präzise Voreinstellung der Wassermenge und sorgt durch einen eingebauten Differenzdruckregler für konstante Durchflussraten, was eine effiziente Pumpenoptimierung unterstützt.

Wie funktioniert das Danfoss Dynamic Valve RA-DV?

Das RA-DV Ventilgehäuse ist mit einem integrierten Differenzdruckregler ausgestattet, der den Differenzdruck auf einem konstanten Wert von 0,1 bar hält. Dies stellt sicher, dass die Wassermenge unabhängig von Druckschwankungen im System konstant bleibt. Die Voreinstellung der maximalen Wassermenge erfolgt über einen Durchflussbegrenzer mit Kulisse und optischer Einstellkontrolle. Der Einstellbereich liegt zwischen 10 und 135 l/h.

Welche Materialien werden verwendet und wie ist die Bauweise?

Das Ventilgehäuse des Danfoss Dynamic Valve RA-DV besteht aus robustem Messing und ist in einer matt vernickelten Ausführung erhältlich. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die Bauform ist axial (UK). Eine Besonderheit ist die Möglichkeit, die komplette Stopfbuchse des Ventils unter Anlagendruck ohne Spezialwerkzeug auszuwechseln.

Wie wird das Ventil installiert und gehandhabt?

Das Danfoss Dynamic Valve RA-DV ist für Gewinde- und Klemmverbindungen geeignet. Es wird mit einer grünen Schutzkappe geliefert, die während der Bauphase zur manuellen Regulierung genutzt werden kann. Diese Schutzkappe ist jedoch nicht als manuelle Absperrvorrichtung vorgesehen. Zur Differenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind die RA-DV Ventilgehäuse mit dieser grünen Schutzkappe und einem passenden Einstellring versehen. Für die Installation und Wartung ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Welche Normen erfüllt das Danfoss Dynamic Valve RA-DV?

Die technischen Daten des dynamischen Ventilgehäuses RA-DV in Kombination mit RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215 und der DIN EN 215 CEN. Für die Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers einzuhalten. Die Fertigung erfolgt in Werken, die nach ISO 9001 und ISO 14001 geprüft und zertifiziert wurden.

Technische Daten

• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Bauform: UK (Axial)
• Anschluss NW: DN 10
• Eintritt/Austritt: Rp 3/8, R 3/8
• Oberfläche: matt vernickelt
• Einstellbereich: 10 bis 135 l/h

Das Danfoss Dynamic Valve RA-DV 10 ist eine zuverlässige Lösung für die präzise Regelung des Wasserdurchflusses in Zweirohr-Pumpenwarmwasseranlagen. Mit seinem druckunabhängigen Design und dem breiten Einstellbereich von 10 bis 135 l/h trägt es zur Effizienz und Stabilität des Heizungssystems bei. Die robuste Messingkonstruktion und die einfache Wartung unter Anlagendruck unterstreichen die hohe Qualität und Langlebigkeit dieses vernickelten Ventilgehäuses.

Lieferumfang

• 1x Danfoss Dynamic Valve RA-DV 10
• 1x Grüne Bauschutzkappe
