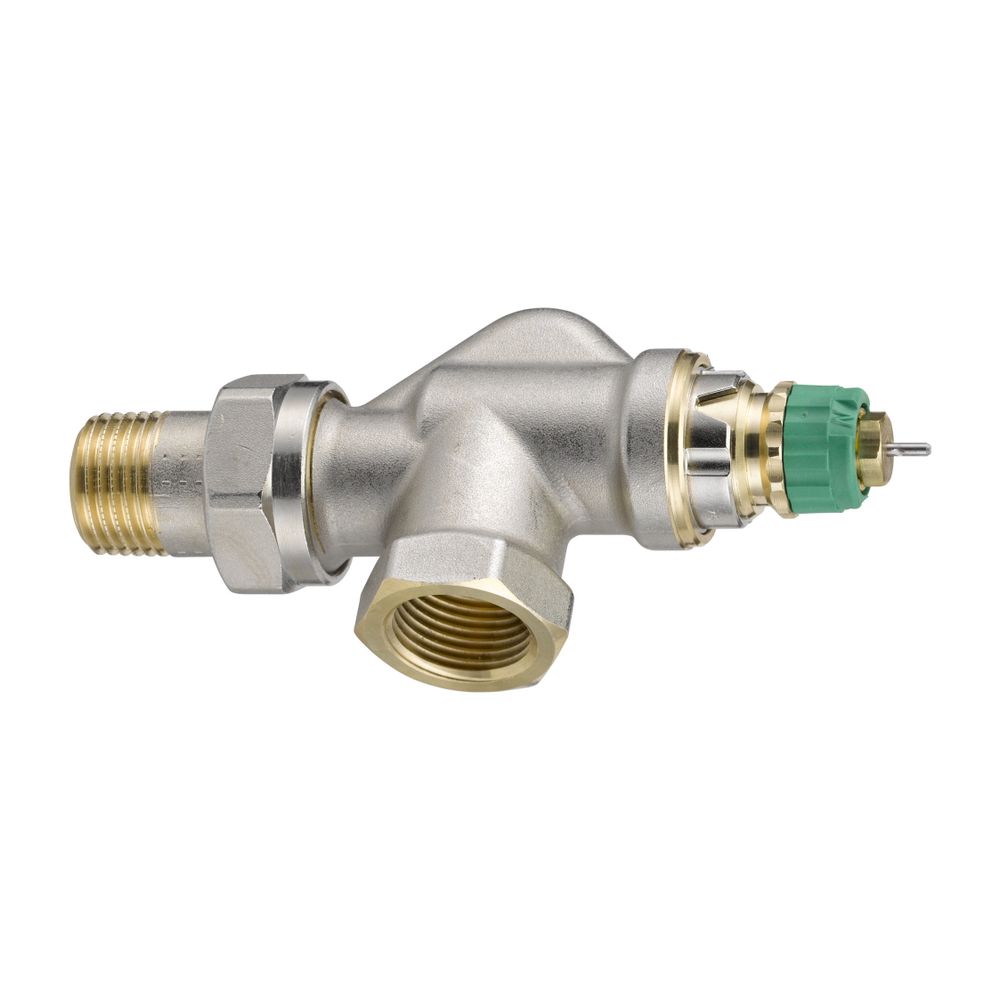

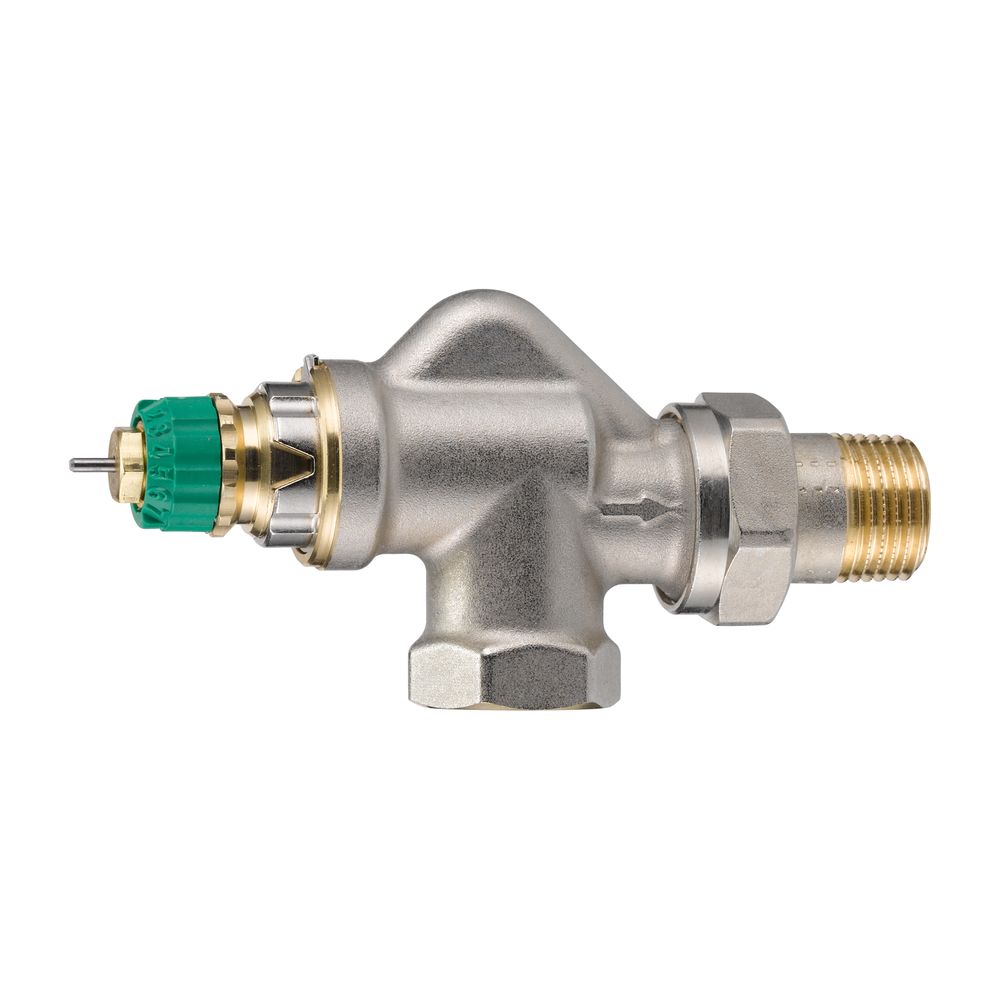

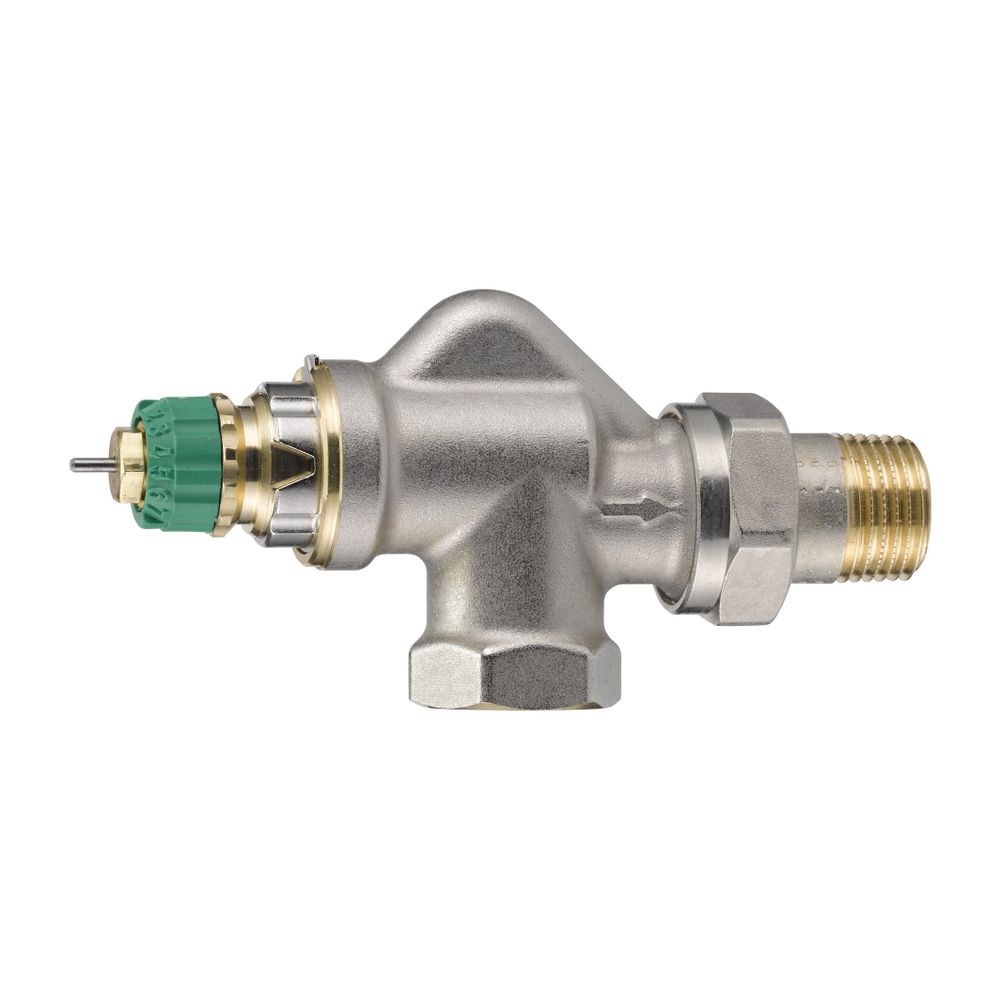

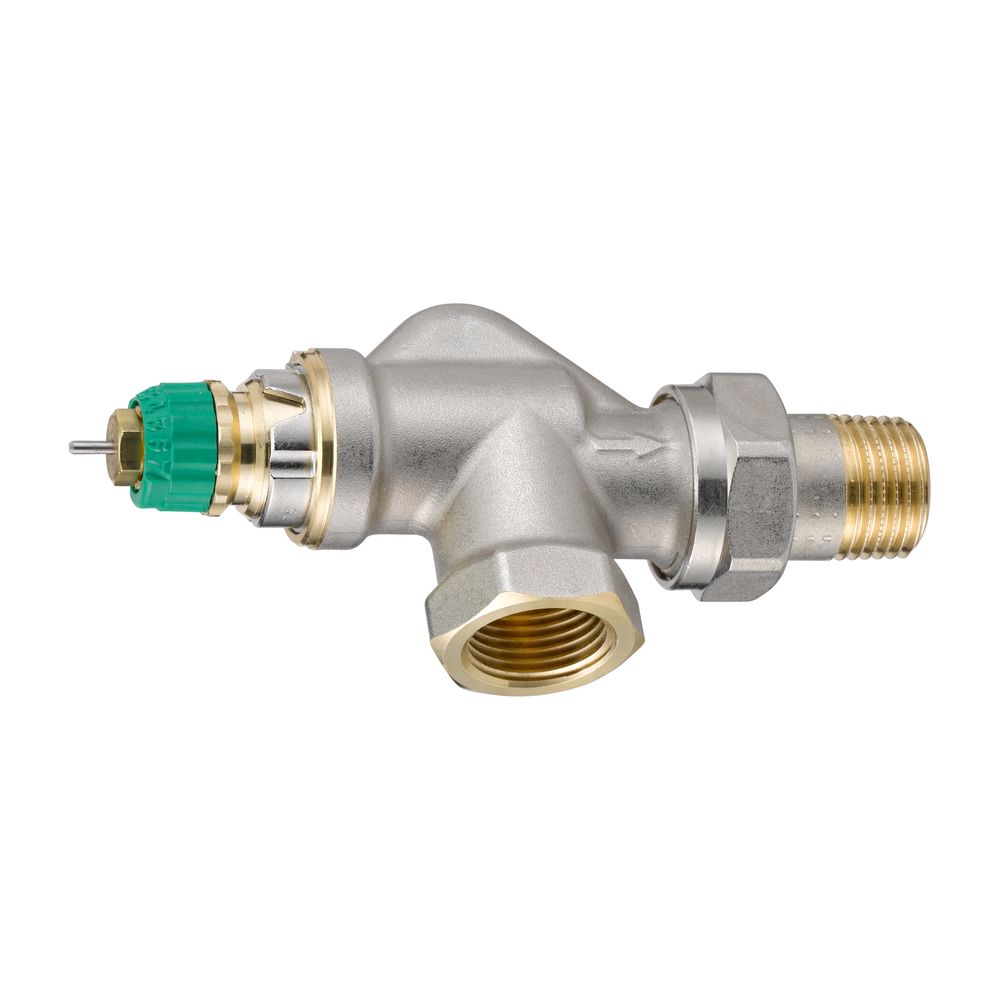

Danfoss Dynamic Valve RA-DV 15 druckunabhängig, R 1/2", Axial, vernickelt

Das Danfoss Dynamic Valve RA-DV 15 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in axialer Bauform mit vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und mit allen thermostatischen Fühlerelementen mit Danfoss RA-Anschluss kompatibel. Das Ventilgehäuse ermöglicht eine präzise Begrenzung der Wassermenge und sorgt durch einen integrierten Differenzdruckregler für eine konstante Durchflussmenge.

Wie funktioniert das Dynamic Valve RA-DV 15?

Das RA-DV Ventilgehäuse ist mit einem eingebauten Druckregler ausgestattet, der den Differenzdruck auf einem Wert von 0,1 bar einstellt und so die Wassermenge konstant hält. Die Voreinstellung der maximalen Wassermenge erfolgt über einen Durchflussbegrenzer, der eine Einstellung im Bereich von 10 bis 135 Litern pro Stunde ermöglicht. Zur Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe ist das RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem Einstellring versehen. Die Schutzkappe kann zur manuellen Regulierung während der Bauphase dienen, darf jedoch nicht als manuelle Absperrvorrichtung verwendet werden. Hierfür ist ein Spezialhandversteller vorgesehen.

Welche Materialien und Bauweise zeichnen das Ventilgehäuse aus?

Das Gehäuse des Danfoss Dynamic Valve RA-DV 15 besteht aus Messing und ist matt vernickelt, was eine langlebige und korrosionsbeständige Oberfläche sicherstellt. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgewechselt werden, was Wartungsarbeiten erleichtert.

Welche technischen Anforderungen und Normen erfüllt das RA-DV Ventilgehäuse?

Das Ventilgehäuse entspricht in Kombination mit RAW Fühlern den Anforderungen der Euronorm EN 215. Es ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Differenzdrücke von 0,1 bis 0,6 bar handhaben. Die maximale Vorlauftemperatur beträgt 95 °C. Die Fertigung erfolgt in Werken, die nach ISO 9001 und ISO 14001 geprüft und zertifiziert wurden. Bei der Verwendung eines Wasseraufbereitungssystems sind die Dosierungsanweisungen des Herstellers strengstens einzuhalten. Gemische mit Mineralöl sollten vermieden werden. Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Technische Daten

• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Minimaler Differenzdruck: 0,1 bar
• Maximale Vorlauftemperatur: 95 °C
• Bauform: Axial
• Anschluss NW: DN 15
• Eintritt/Austritt: Rp 1/2, R 1/2
• Oberfläche: matt vernickelt
• Einstellbereich: 10 bis 135 l/h

Das Danfoss Dynamic Valve RA-DV 15 bietet eine präzise und konstante Regelung der Wassermenge in Heizungsanlagen. Mit seinem Einstellbereich von 10 bis 135 l/h und einem maximalen Betriebsdruck von 10 bar stellt es eine zuverlässige und wartungsfreundliche Lösung dar. Die Möglichkeit, die Stopfbuchse unter Anlagendruck zu wechseln, unterstreicht die durchdachte Konstruktion für eine lange Lebensdauer.

Lieferumfang

• 1x Danfoss Dynamic Valve RA-DV 15
• 1x grüne Bauschutzkappe
