Danfoss Strangregulier- und Messventil ASV-BD 50, Impulsleitung, ASV-P/PV, Rp 2"

Das Danfoss Strangregulier- und Messventil ASV-BD 50 mit Impulsleitung ASV-P/PV und Rp 2" Anschluss ist ein manuelles Ventil, das für den automatischen hydraulischen Abgleich in Zweirohr-Heizsystemen konzipiert wurde. Es ist Teil des Danfoss Zweirohrsystems und sorgt für stabile Druckverhältnisse sowie einen optimalen Volumenstrom in den einzelnen Strängen. Dieses Ventil eignet sich hervorragend für den Einsatz in Wohnbereichen und kann auch in Kälteanwendungen mit variablem Volumenstrom eingesetzt werden.

Wie unterstützt das ASV-BD 50 den hydraulischen Abgleich?

In Heizungssystemen stellt das Fehlen eines hydraulischen Abgleichs eine große Herausforderung dar, da sich der Differenzdruck ständig ändern kann. Dies führt oft zu mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten. Das Danfoss Strangregulier- und Messventil ASV-BD 50 wirkt diesen Problemen entgegen, indem es zu jeder Zeit einen optimalen Differenzdruck für Regelventile und den korrekten Volumenstrom in den einzelnen Strängen sicherstellt. Es erfüllt die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und sorgt sowohl bei Volllast als auch bei Teillast automatisch für einen optimalen hydraulischen Abgleich im System.

Welche Vorteile bietet das ASV-BD 50 im Betrieb?

Eine installierte ASV-Kombination mit dem ASV-BD 50 Ventil minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Wärmeversorgung bei weit oder nah von der Wärmequelle liegenden Heizkörpern, was zu weniger Beschwerden führt. Es ermöglicht stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen, wodurch eine präzisere Raumtemperaturregelung möglich ist und der Komfort verbessert wird. Zudem trägt die präzise Raumtemperaturregelung zur Energieeffizienz bei, indem sie eine Überhitzung von Räumen verhindert und die Temperatur des rücklaufenden Wassers senkt. Dies verbessert die Effizienz von Brennwertkesseln und Fernwärmesystemen.

Wie ist das Ventil konstruiert und bedienbar?

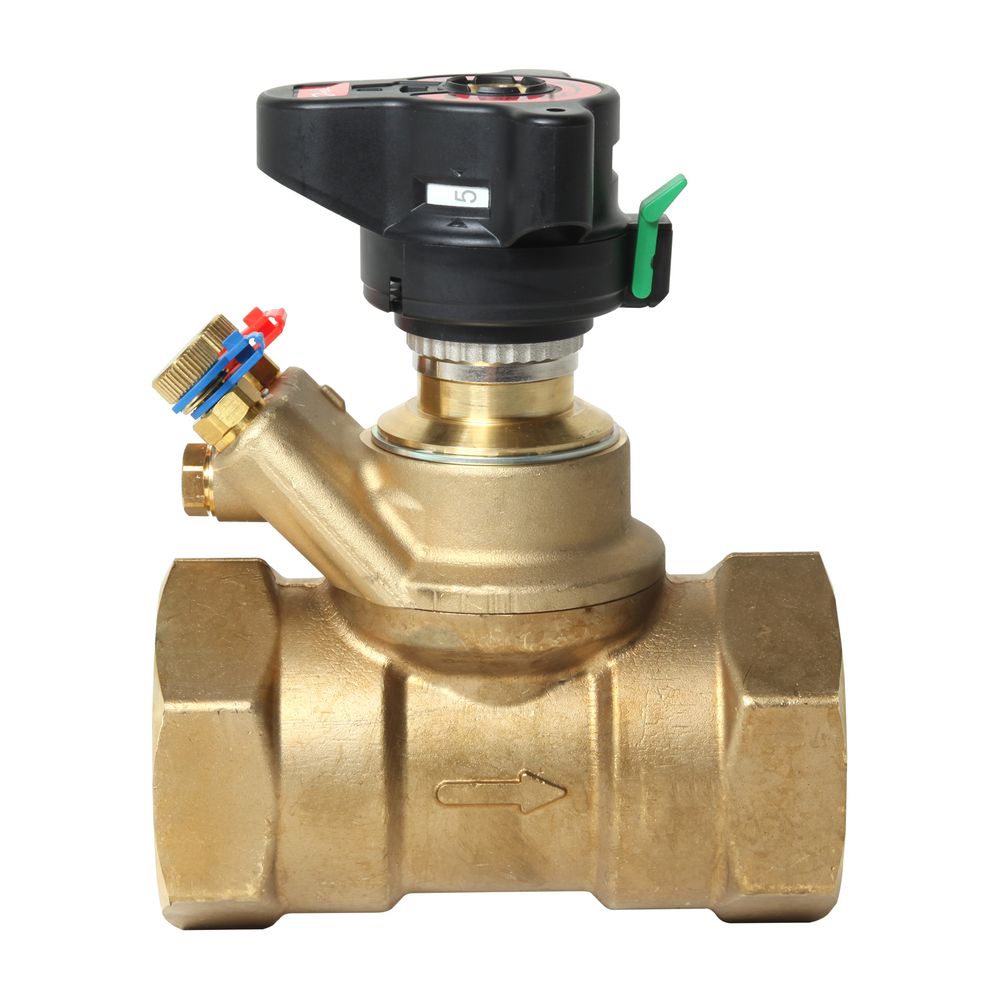

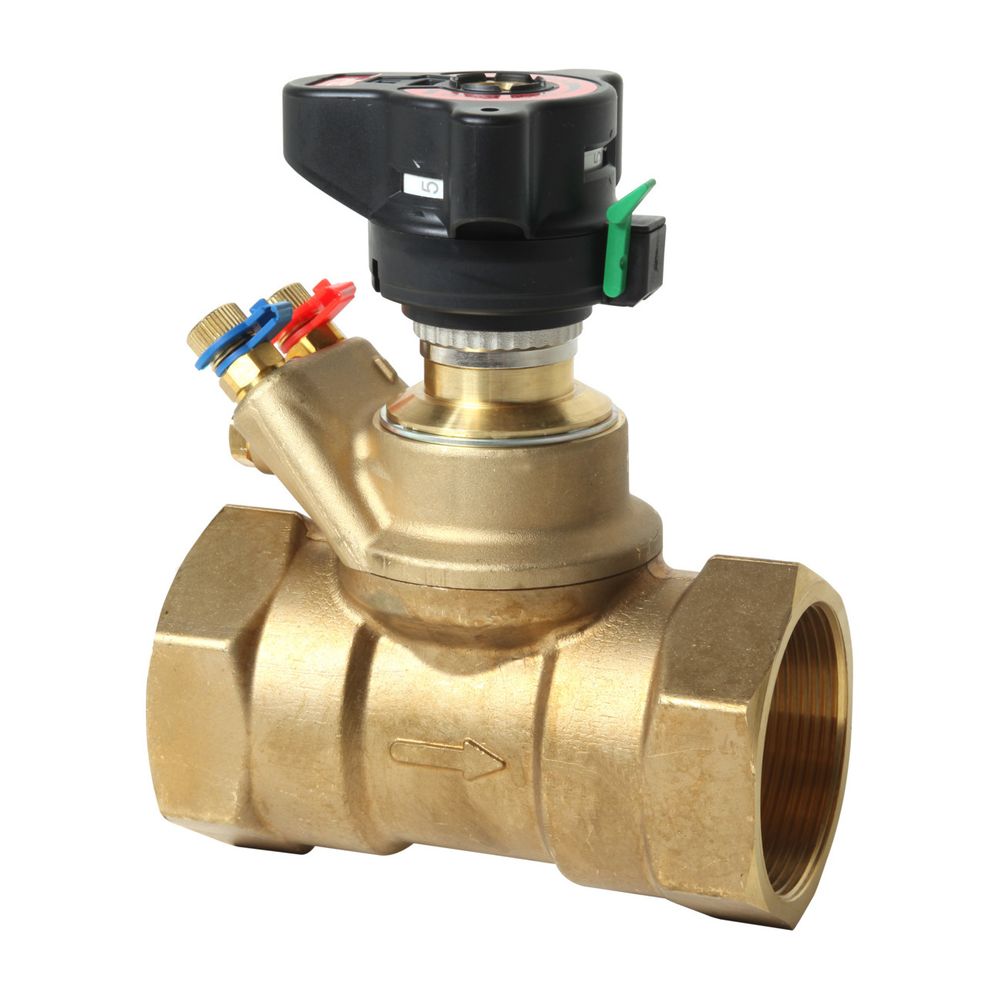

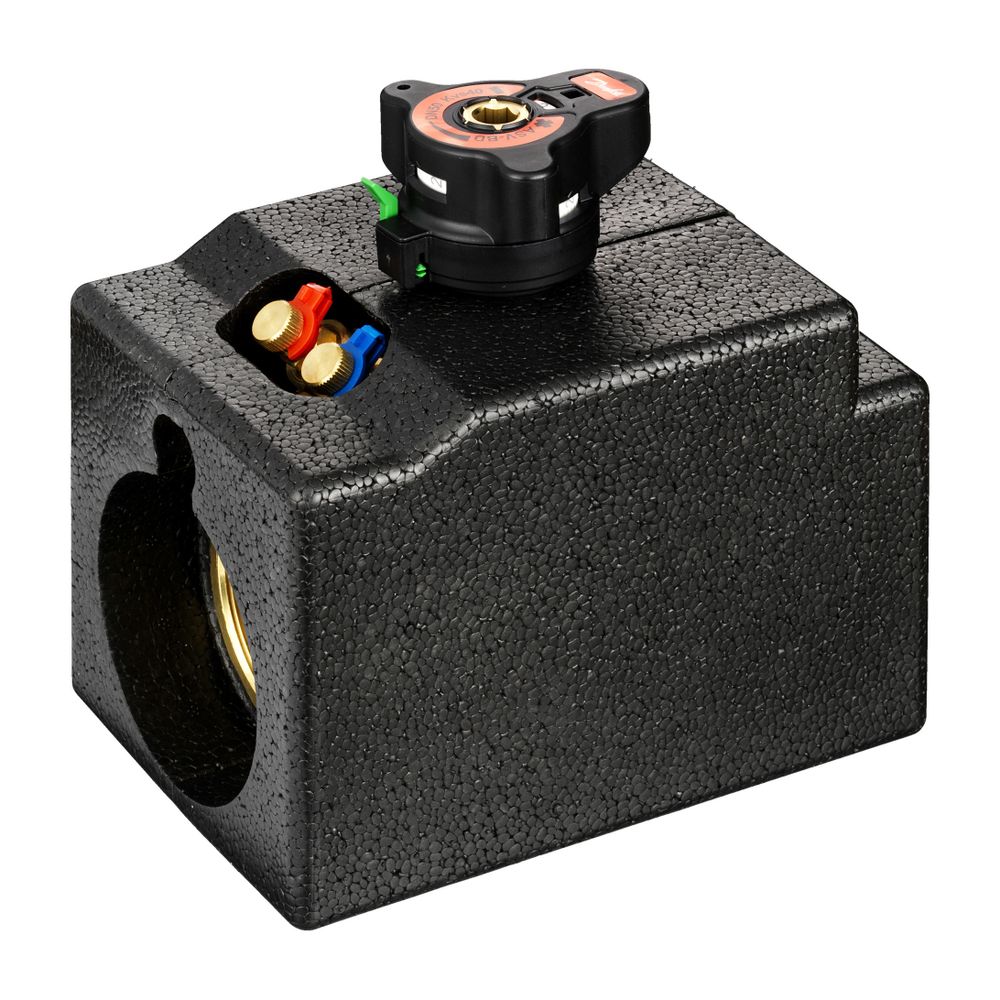

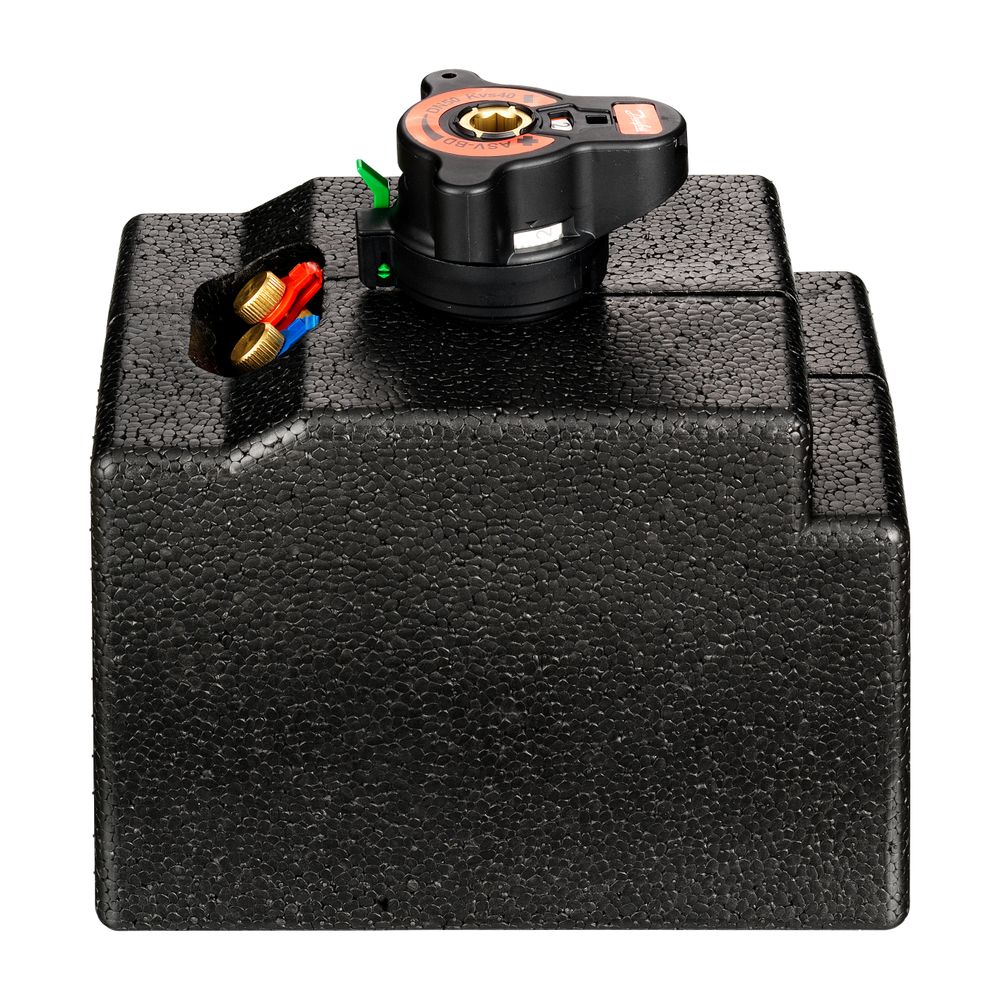

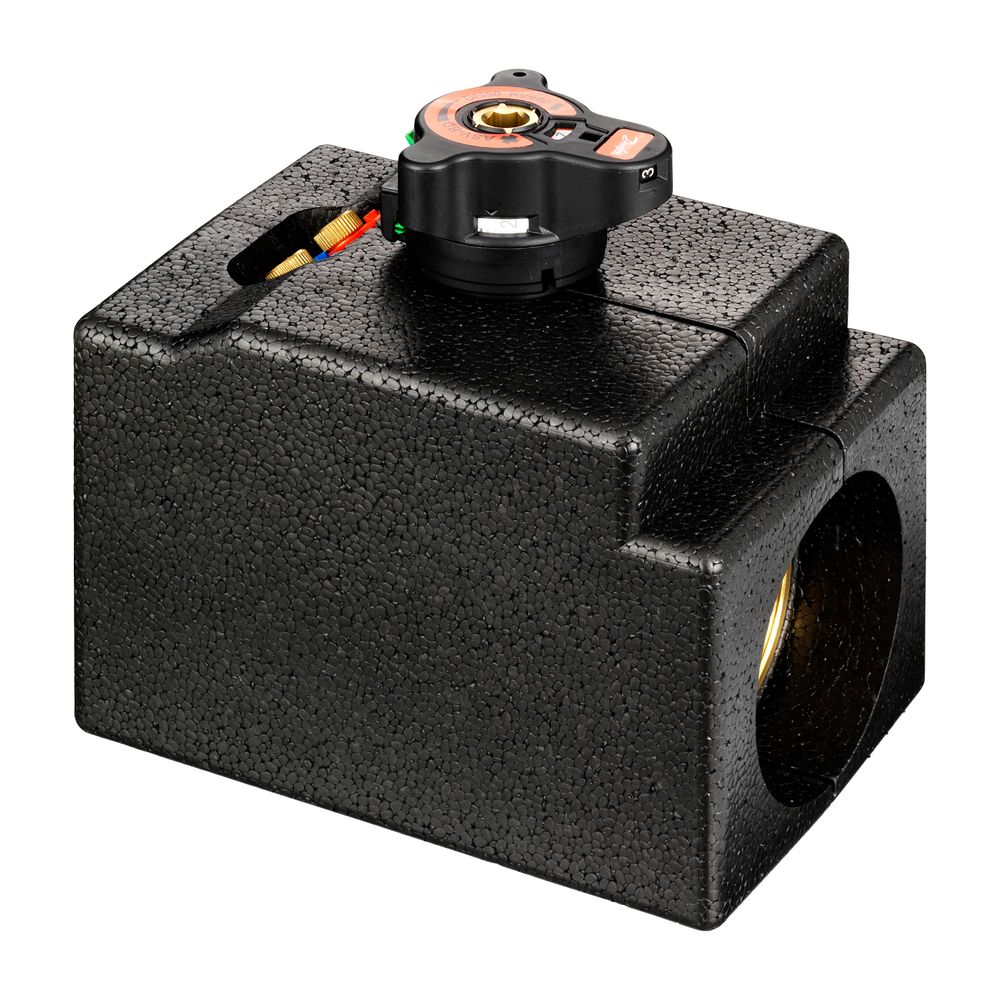

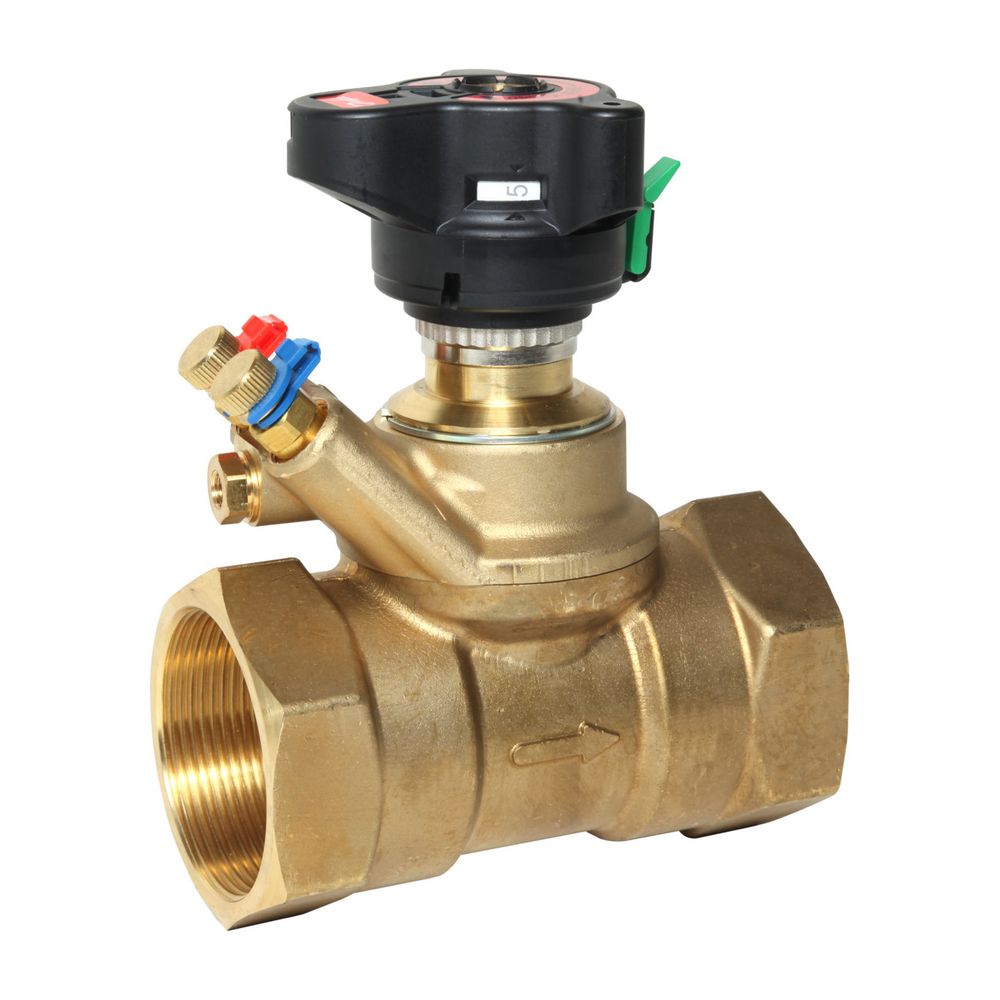

Das ASV-BD 50 ist aus entzinkungsbeständigem Messing gefertigt und für den Einbau im Vorlauf vorbereitet. Es verfügt über eine präzise Feineinstellung mit einer digitalen, von allen Seiten ablesbaren Skala, die ohne Innensechskantschlüssel bedient werden kann. Der eingestellte Sollwert lässt sich einfach verriegeln. Eine um 360 Grad drehbare Serviceeinheit ermöglicht die Messung und Entleerung von Vor- und Rücklauf. Die Absperrung erfolgt über einen integrierten Kugelhahn mit Positionsanzeige. Die Montage des Ventils wird durch ein abnehmbares Handrad erleichtert. Eine Isolierschale aus EPP ist im Lieferumfang enthalten und schützt das Ventil bis 120 °C. Eine neue Spülfunktion für das Rohrnetz ist ebenfalls integriert.

Für welche Einsatzbereiche ist das ASV-BD 50 geeignet?

Das Danfoss Strangregulier- und Messventil ASV-BD 50 ist primär für Zweirohr-Heizsysteme im Wohnbereich konzipiert. Darüber hinaus kann es auch in Kälteanwendungen mit variablem Volumenstrom, wie Fancoil-Systemen oder Deckenkühlkonvektoren, eingesetzt werden. Es ist für Heizungswasser geeignet, jedoch nicht für Leitungswasser oder warmes Trinkwasser.

Technische Daten

• Anschluss: Rp 2" Innengewinde
• Nenndurchmesser: DN 50
• Kvs-Wert: 40 m³/h
• Nenndruck: PN 16
• Temperaturbereich: -20 °C bis +120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Mit Entleerungsventil: ja
• Mit Messanschluss: ja
• Mit Standanzeiger: ja
• Mit Isolierschale: ja

Das Danfoss Strangregulier- und Messventil ASV-BD 50 bietet eine präzise und benutzerfreundliche Lösung für den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Mit seinem robusten Messinggehäuse, dem Nenndurchmesser DN 50 und einem Kvs-Wert von 40 m³/h sorgt es für stabile Druckverhältnisse und optimierte Volumenströme. Es trägt maßgeblich zur Steigerung des Komforts, zur Reduzierung von Fließgeräuschen und zur Senkung der Energiekosten bei, indem es eine präzise Regelung und einfache Handhabung ermöglicht.

Lieferumfang

• 1x Danfoss Strangregulier- und Messventil ASV-BD 50
• 1x Isolierschale aus EPP
