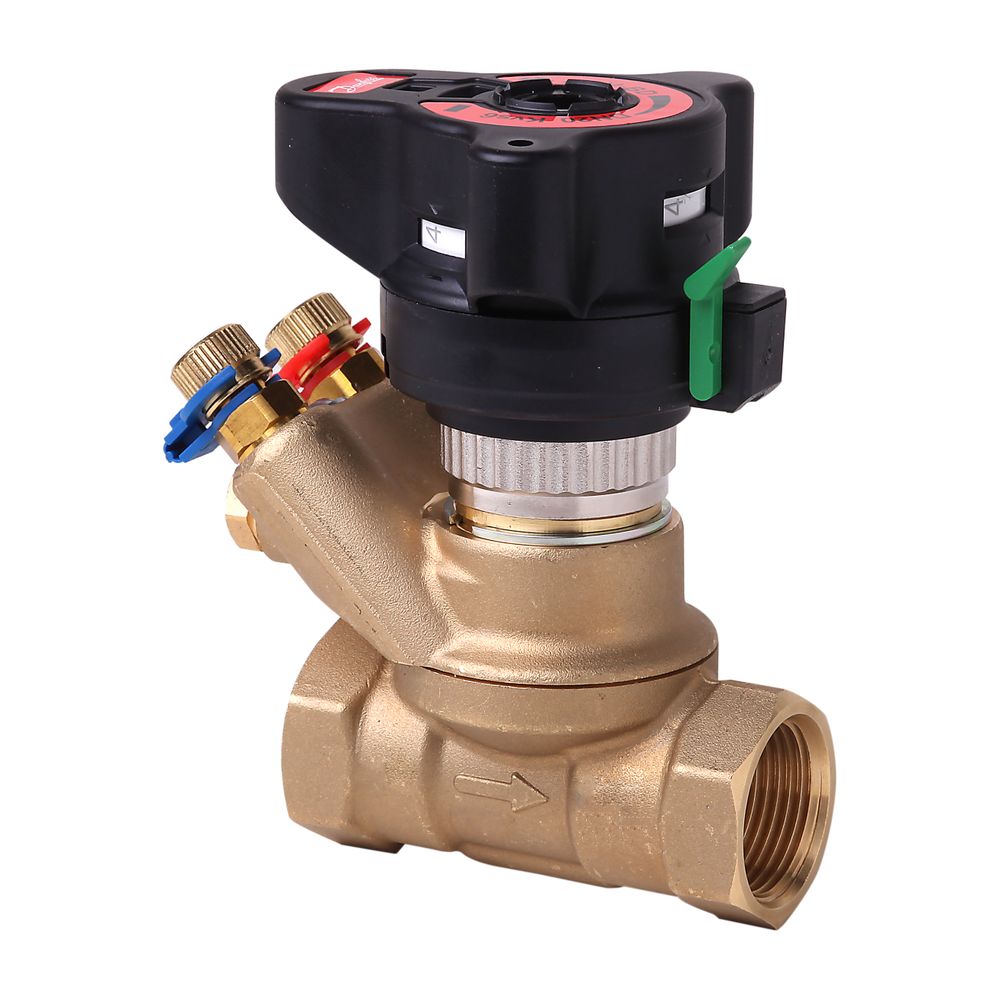

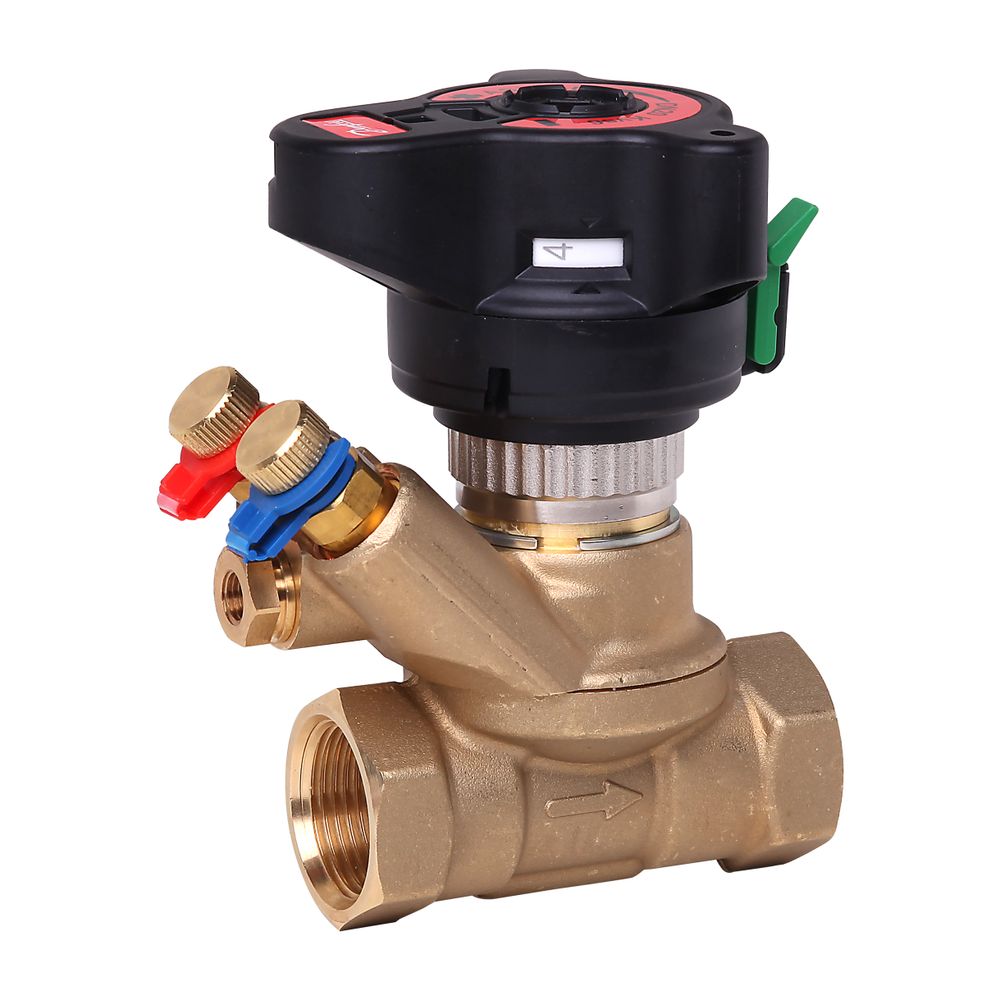

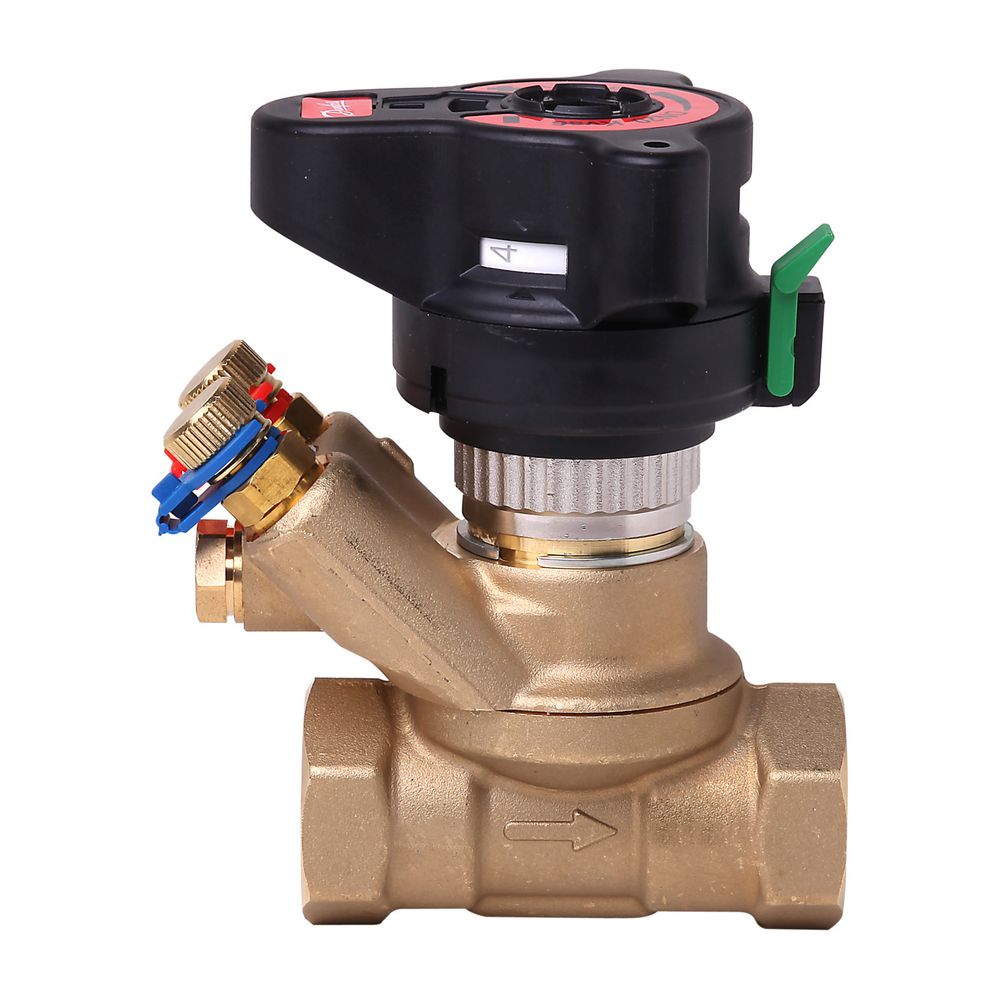

Danfoss Strangregulier- und Messventil ASV-BD 20, Impulsleitung, ASV-P/PV, Rp 3/4"

Das Danfoss Strangregulier- und Messventil ASV-BD 20 ist ein manuelles Ventil aus Messing, das für den automatischen hydraulischen Abgleich in Zweirohr-Heizsystemen entwickelt wurde. Es ist Teil des Danfoss Zweirohrsystems und eignet sich besonders für Wohnbereiche, um stabile Druckverhältnisse und einen optimalen Volumenstrom in Heizungssträngen sicherzustellen. Das Ventil ist für den Einbau im Vorlauf vorbereitet und für den Anschluss einer Impulsleitung von ASV-P/PV vorgesehen. Es ermöglicht eine präzise Feineinstellung mit digital ablesbarer Skala und einfacher Verriegelung des Sollwertes.

Wie unterstützt das ASV-BD 20 den hydraulischen Abgleich?

Das ASV-BD 20 Ventil sorgt für einen konstant optimalen Differenzdruck an den Regelventilen und stellt so den richtigen Volumenstrom in den einzelnen Strängen sicher. Dies verhindert Fließgeräusche, eine Unter- oder Überversorgung von Heizkörpern und trägt zu einem verbesserten Temperaturkomfort bei. Die automatische Druckregelung funktioniert sowohl bei Volllast als auch bei Teillast und entspricht den Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen in Heizungssystemen. Das Ventil kann auch in Kälteanwendungen mit variablem Volumenstrom, wie Fancoil-Systemen oder Deckenkühlkonvektoren, eingesetzt werden.

Welche Vorteile bietet das Ventil im Betrieb?

Eine installierte ASV-Kombination mit dem ASV-BD 20 minimiert Störungen wie Fließgeräusche und ungleichmäßige Wärmeverteilung, was den Wartungsaufwand reduziert. Es ermöglicht eine genauere Raumtemperaturregelung durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen. Zudem trägt es zur Senkung der Energiekosten bei, da ein ordnungsgemäßer hydraulischer Abgleich Überhitzungen vermeidet und die Effizienz von Brennwertkesseln und Fernwärmesystemen verbessert. Das System wird in druckunabhängige Zonen unterteilt, was komplexe Berechnungen überflüssig macht und die Inbetriebnahme vereinfacht.

Wie ist das Ventil konstruiert und bedienbar?

Das ASV-BD 20 besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR) und ist mit einem integrierten Kugelhahn mit Positionsanzeige ausgestattet, der die Absperrung ermöglicht. Die um 360 Grad drehbare Serviceeinheit erleichtert die Messung und Entleerung von Vor- und Rücklauf. Die präzise Feineinstellung erfolgt über eine digitale Skala, die von allen Seiten ablesbar ist, und kann einfach verriegelt werden. Das abnehmbare Handrad erleichtert die Montage. Die verbesserte Einstellskala kann ohne Innensechskantschlüssel eingestellt werden, was Zeit bei Inbetriebnahme und Wartung spart. Eine Spülfunktion für das Rohrnetz ist ebenfalls vorhanden. Eine Isolierschale aus EPP ist im Lieferumfang enthalten und für Temperaturen bis 120 °C geeignet.

Technische Daten

• Anschluss: Rp 3/4" Innengewinde
• Nenndurchmesser: DN 20
• Kvs-Wert: 6,6 m³/h
• Nenndruck: PN 16
• Temperaturbereich: -20 °C bis +120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Mit Entleerungsventil: ja
• Mit Messanschluss: ja
• Mit Standanzeiger: ja
• Max. Druckunterschied bei 20 °C: 250

Das Danfoss Strangregulier- und Messventil ASV-BD 20 bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem Rp 3/4" Anschluss und einem Kvs-Wert von 6,6 m³/h trägt es maßgeblich zur Steigerung des Wohnkomforts und zur Reduzierung der Energiekosten bei. Die einfache Bedienung und die präzisen Einstellmöglichkeiten machen es zu einer effizienten Wahl für ein optimal abgestimmtes System.

Lieferumfang

• 1x Danfoss Strangregulier- und Messventil ASV-BD 20
• 1x Isolierschale aus EPP
