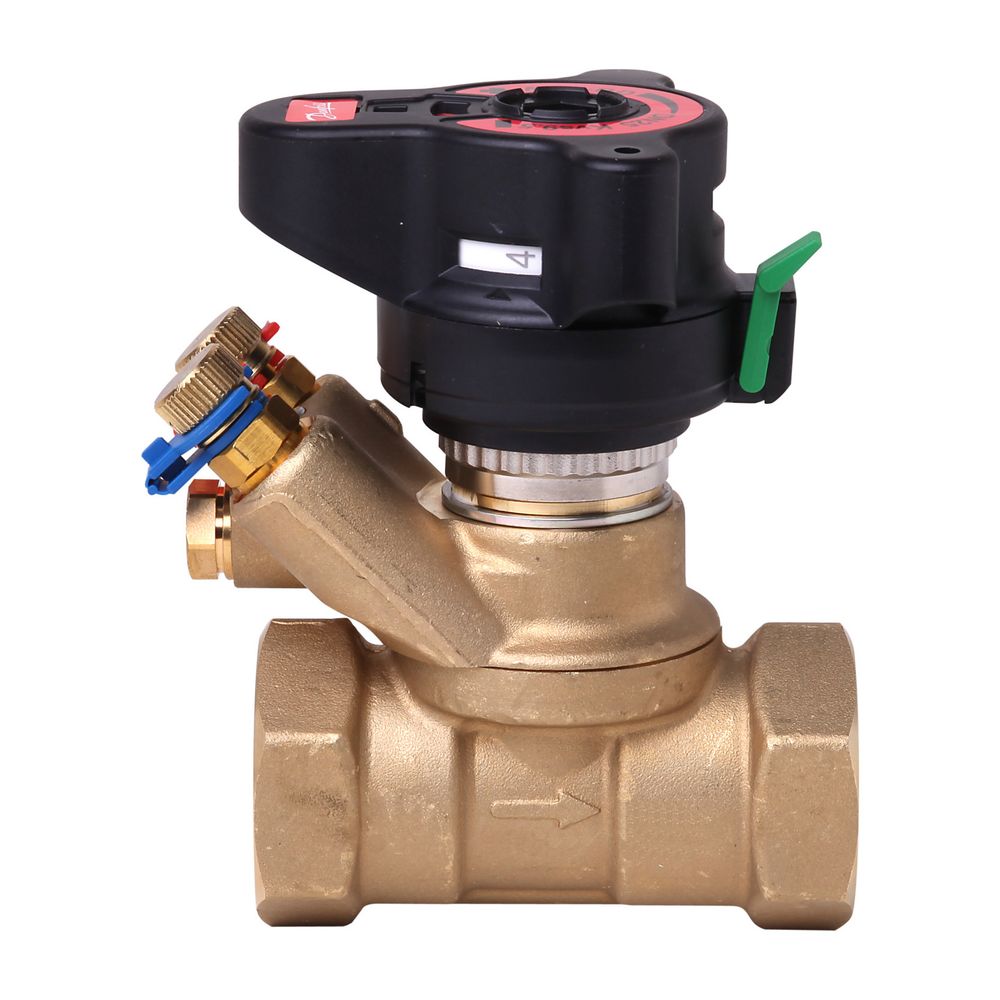

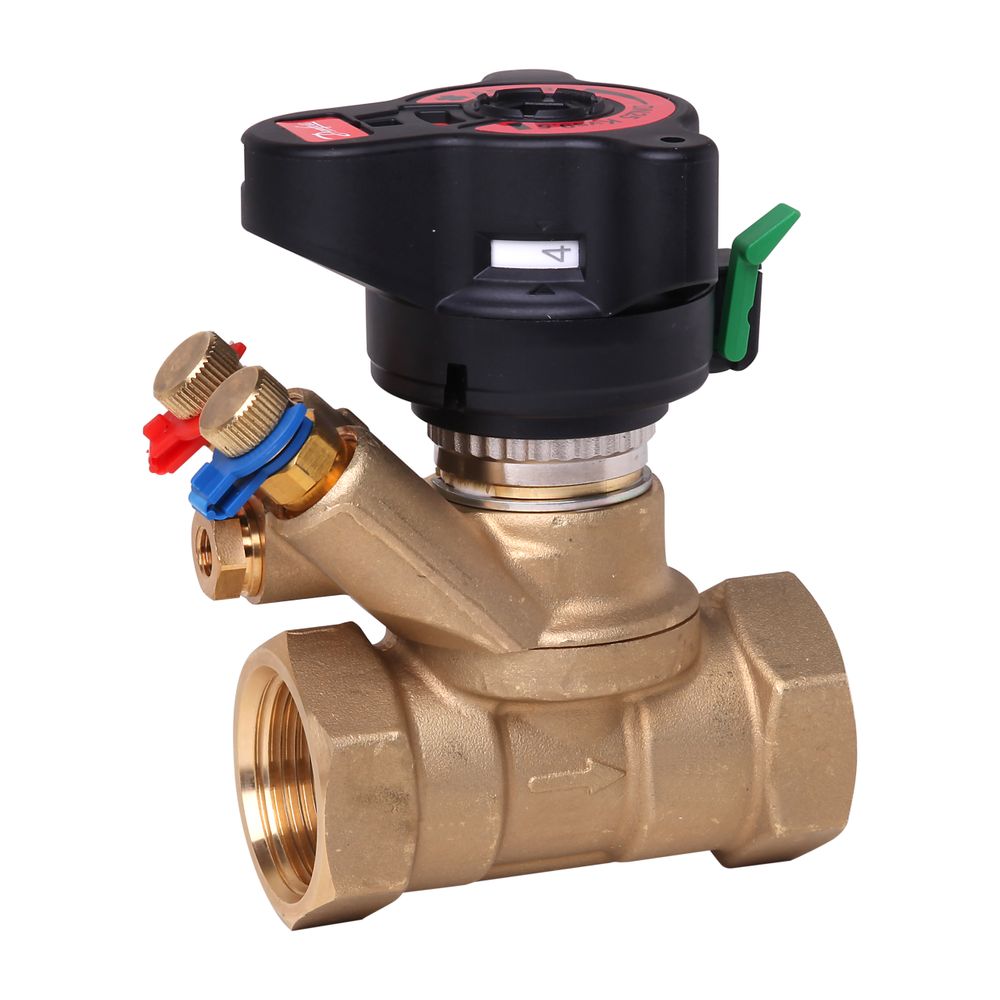

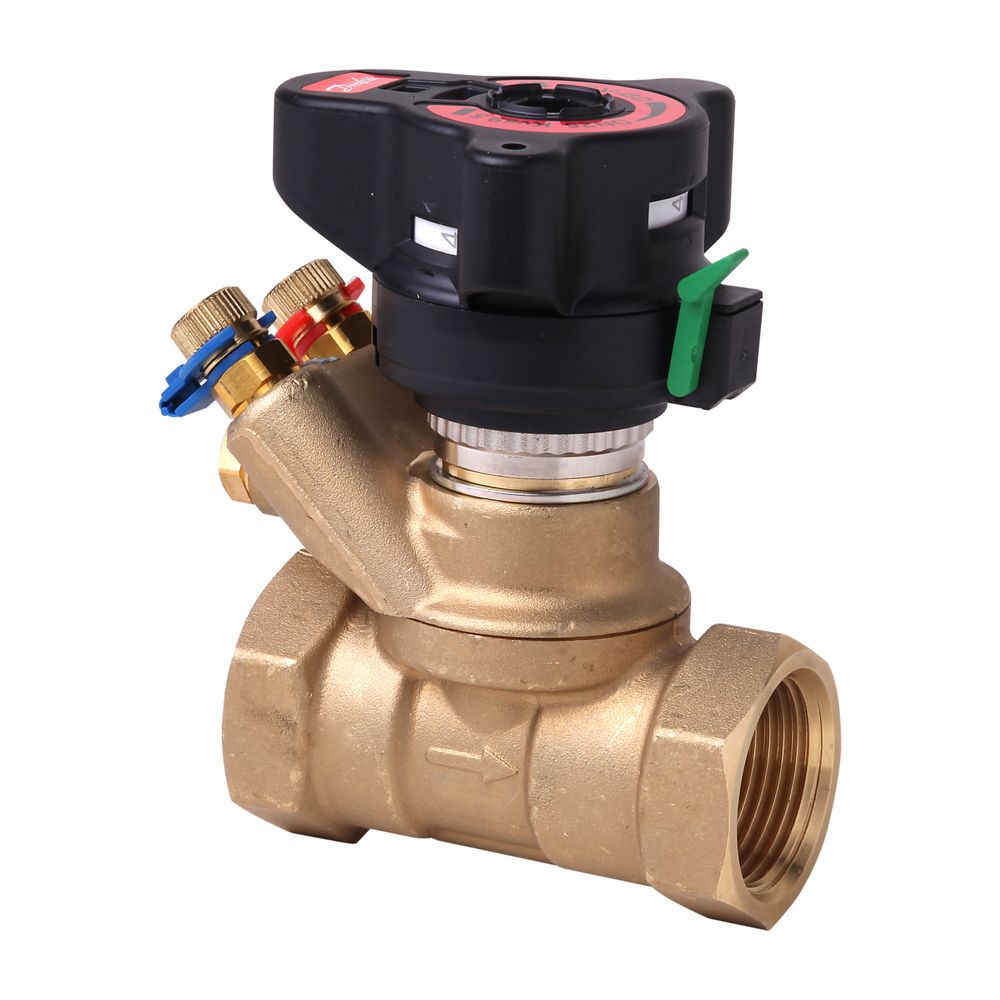

Danfoss Strangregulier- und Messventil ASV-BD 25, Impulsleitung, ASV-P/PV, Rp 1"

Das Danfoss Strangregulier- und Messventil ASV-BD 25 ist ein manuelles Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ist für den Anschluss an Impulsleitungen von ASV-P/PV vorbereitet und verfügt über einen Rp 1" Innengewindeanschluss. Mit einer Nennweite von 25 und einem Kvs-Wert von 9,5 m³/h trägt es zur Optimierung des Volumenstroms und der Druckverhältnisse bei.

Warum ist ein hydraulischer Abgleich entscheidend?

In Heizungssystemen kann das Fehlen eines hydraulischen Abgleichs aufgrund sich ständig ändernder Differenzdrücke zu Problemen führen. Dies äußert sich in mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten, insbesondere in Mehrfamilienhäusern. Oftmals werden größere Pumpen installiert, um die Heizwassermenge sicherzustellen, was jedoch den Differenzdruck und den Energieverbrauch weiter steigert. Automatische ASV-Ventile stellen jederzeit einen optimalen Differenzdruck für Regelventile sowie den korrekten Volumenstrom in den einzelnen Strängen sicher. Dies entspricht auch den Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast. Die ASV-Ventile ermöglichen sowohl bei Volllast als auch bei Teillast einen optimalen hydraulischen Abgleich im System. Sie können auch in Kälteanwendungen wie Fancoil-Systemen oder Deckenkühlkonvektoren mit variablem Volumenstrom eingesetzt werden.

Welche Vorteile bietet das ASV-BD 25 im System?

Eine installierte ASV-Kombination minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was die Systemzuverlässigkeit erhöht. Das Ventil sorgt für stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen und ermöglicht dadurch eine präzisere Raumtemperaturregelung. Dies ist eine Voraussetzung für hohe Energieeffizienz, da eine Überhitzung von Räumen verhindert und die Temperatur des rücklaufenden Wassers gesenkt wird, was die Effizienz von Brennwertkesseln und Fernwärmesystemen verbessert. Das ASV-BD 25 teilt das Rohrleitungssystem in druckunabhängige Zonen, was komplexe und zeitaufwendige Berechnungen überflüssig macht und die Inbetriebnahme vereinfacht und beschleunigt.

Was sind die spezifischen Merkmale des ASV-BD 25?

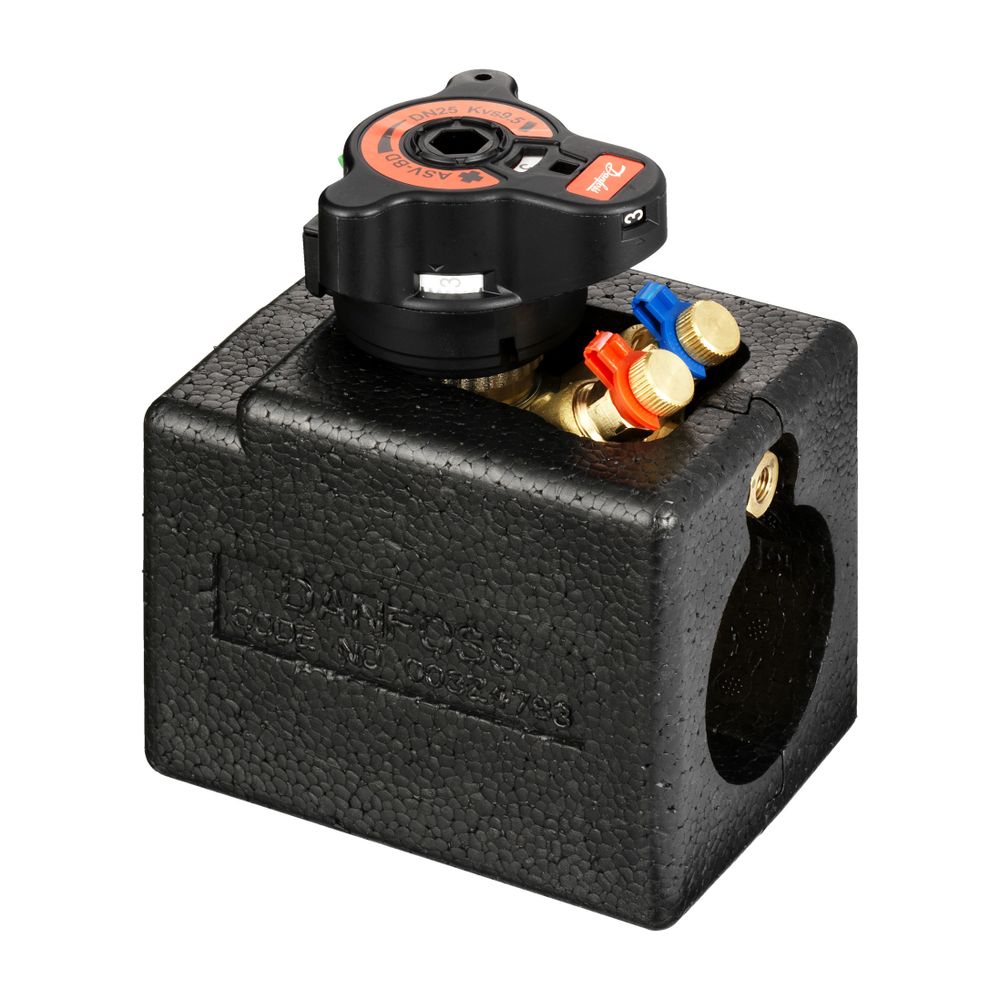

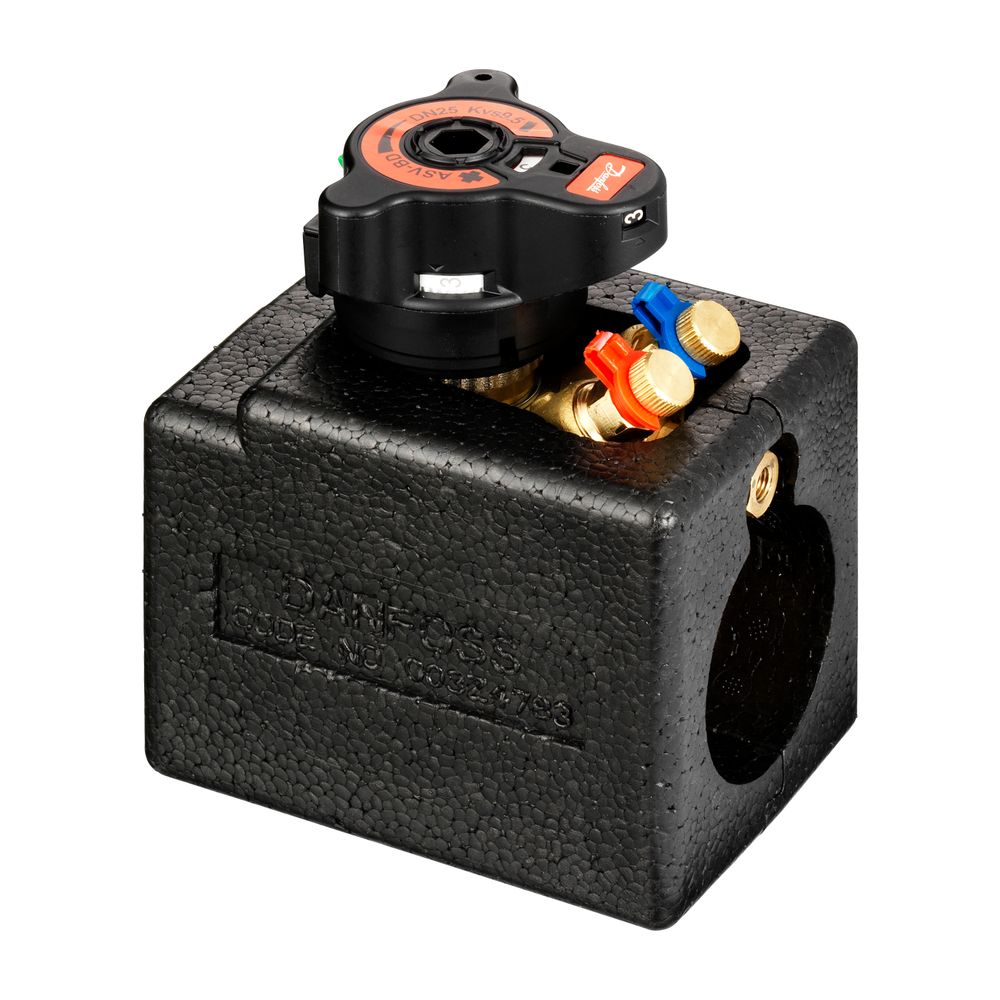

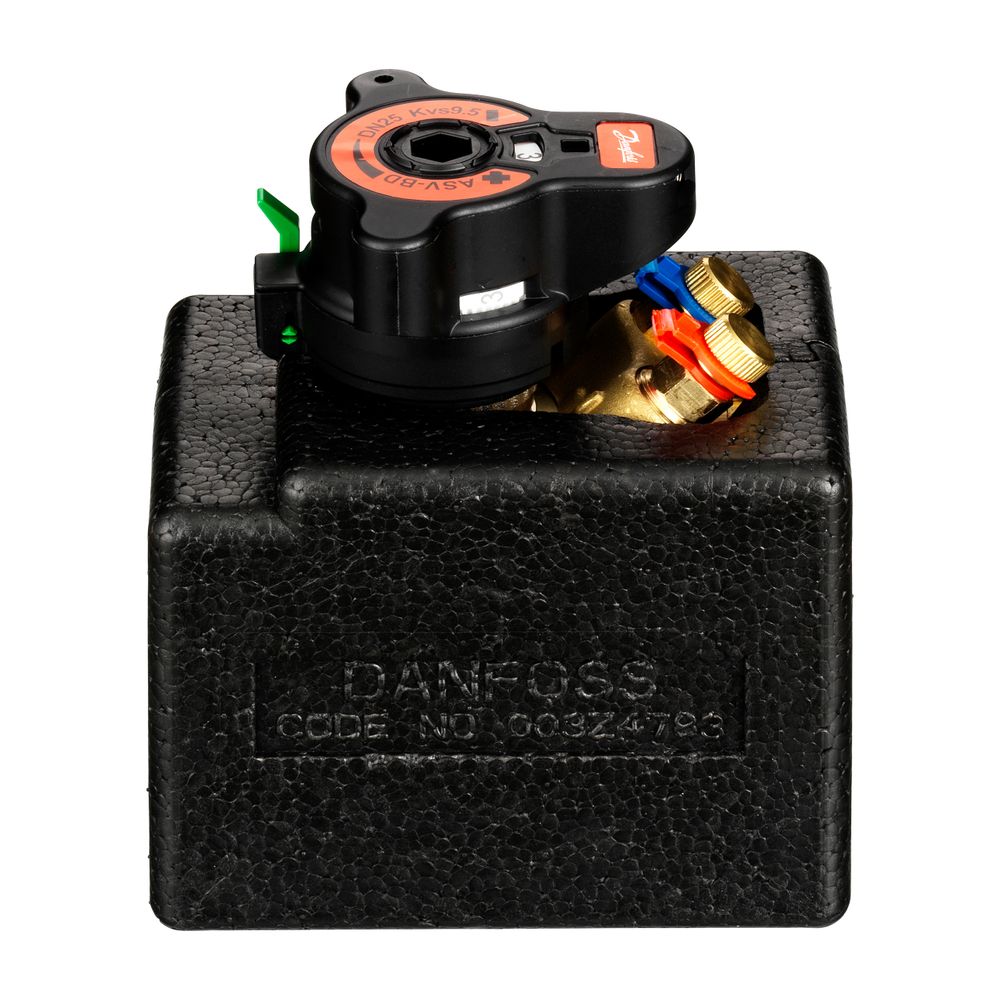

Das Danfoss Strangregulier- und Messventil ASV-BD 25 ist ein manuelles Ventil mit präziser Feineinstellung und einer digitalen, von allen Seiten ablesbaren Skala. Der eingestellte Sollwert lässt sich einfach verriegeln. Die Messung und Entleerung von Vor- und Rücklauf erfolgt über eine um 360 Grad drehbare Serviceeinheit. Eine Absperrung ist über einen integrierten Kugelhahn mit Positionsanzeige möglich. Die Montage des Ventils wird durch ein abnehmbares Handrad erleichtert. Das Gehäuse besteht aus Messing und ist für den Einbau im Vorlauf vorbereitet. Eine Isolierschale aus EPP für Temperaturen bis 120 °C ist im Lieferumfang enthalten. Die verbesserte Einstellskala kann nun ohne Innensechskantschlüssel eingestellt werden, was dem Installateur während der Inbetriebnahme und Wartung des Systems Zeit spart. Auch die neue Spülfunktion für das Spülen des Rohrnetzes ist zeitsparend.

Technische Daten

• Anschluss: Innengewinde Rp 1"
• Nennweite: 25
• Nenndruck: PN 16
• Temperaturbereich: -20 °C bis +120 °C
• Kvs-Wert: 9,5 m³/h
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Geeignet für: Heizungswasser
• Mit Entleerungsventil: ja
• Mit Messanschluss: ja
• Mit Standanzeiger: ja

Das Danfoss Strangregulier- und Messventil ASV-BD 25 ist eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Es trägt mit seiner präzisen Einstellbarkeit, dem Kvs-Wert von 9,5 m³/h und der robusten Messingkonstruktion dazu bei, den Systembetrieb zu optimieren, den Komfort zu steigern und Energiekosten zu senken. Die einfache Handhabung und die Möglichkeit zur Messung und Entleerung machen es zu einem effizienten Bauteil für Fachhandwerker.
