Danfoss Strangregulier- und Messventil ASV-BD 32, Impulsleitung, ASV-P/PV, Rp 5/4"

Das Danfoss Strangregulier- und Messventil ASV-BD 32 ist ein manuelles Ventil, das für den hydraulischen Abgleich in Zweirohr-Heizsystemen entwickelt wurde. Es ist Teil des Danfoss Zweirohrsystems und eignet sich hervorragend für den Einsatz in Wohnbereichen. Das Ventil ist für den Anschluss der Impulsleitung von ASV-P/PV vorbereitet und ermöglicht eine präzise Feineinstellung des Volumenstroms, um den Differenzdruck konstant zu halten und so den Energieverbrauch zu optimieren.

Warum ist ein hydraulischer Abgleich wichtig?

Ein optimaler hydraulischer Abgleich ist entscheidend für die Effizienz und den Komfort von Heizungssystemen. Ohne diesen können sich Differenzdrücke im System ständig ändern, was zu Problemen wie mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten führen kann. Oft werden größere Pumpen installiert, um die benötigte Heizwassermenge sicherzustellen, was jedoch den Differenzdruck und den Energieverbrauch weiter erhöht. Die DIN 18380 fordert daher differenzdruckregelnde Maßnahmen bei Teillast.

Wie optimiert das ASV-BD 32 Ihr Heizsystem?

Das ASV-BD 32 stellt zu jeder Zeit einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicher. Dies führt zu stabilen Druckverhältnissen an Heizkörper- oder Fußbodenheizungsregelventilen und ermöglicht eine genauere Raumtemperaturregelung. Das Ventil minimiert Störungen wie Fließgeräusche und verhindert eine Unter- oder Überversorgung von Heizkörpern. Es trägt zur Senkung der Energiekosten bei, indem es Überhitzung vermeidet und die Rücklauftemperatur senkt, was die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen verbessert. Die ASV-Ventile können auch in Kälteanwendungen wie Fancoil-Systemen oder Deckenkühlkonvektoren mit variablem Volumenstrom eingesetzt werden.

Design und Benutzerfreundlichkeit des ASV-BD 32

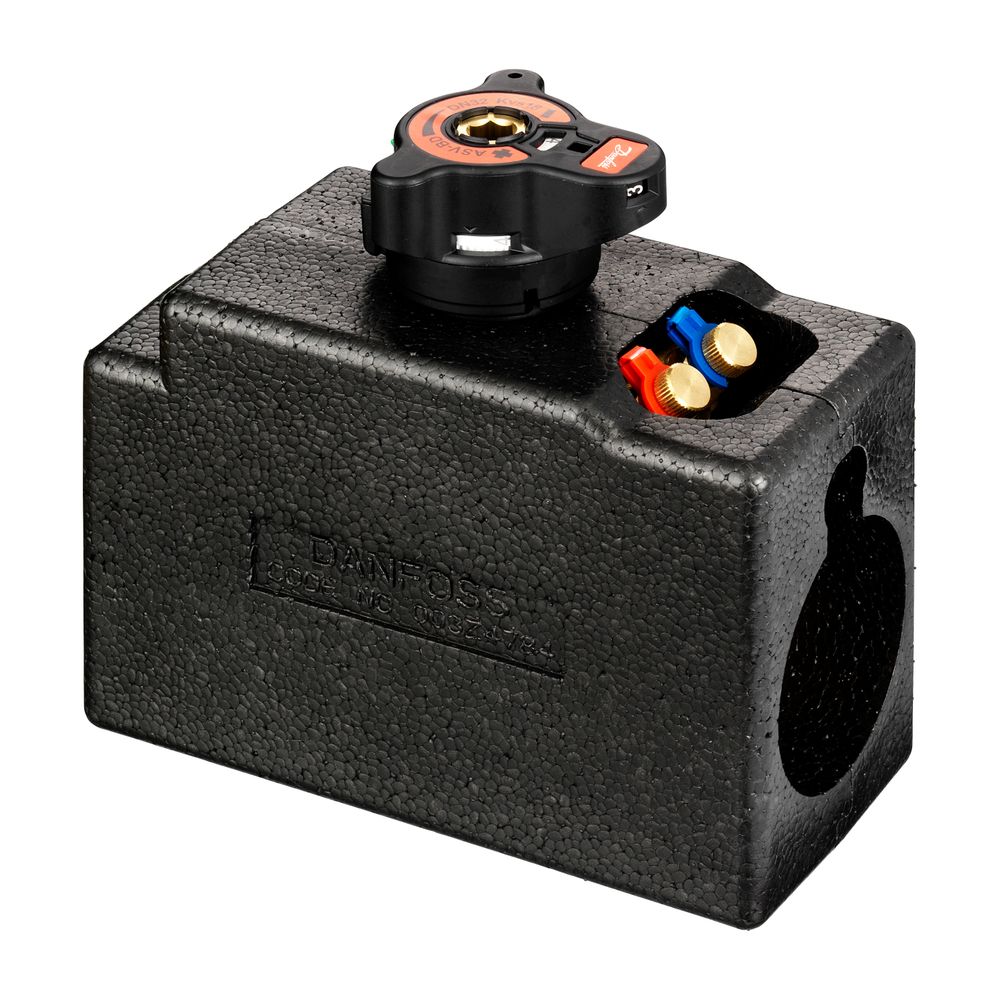

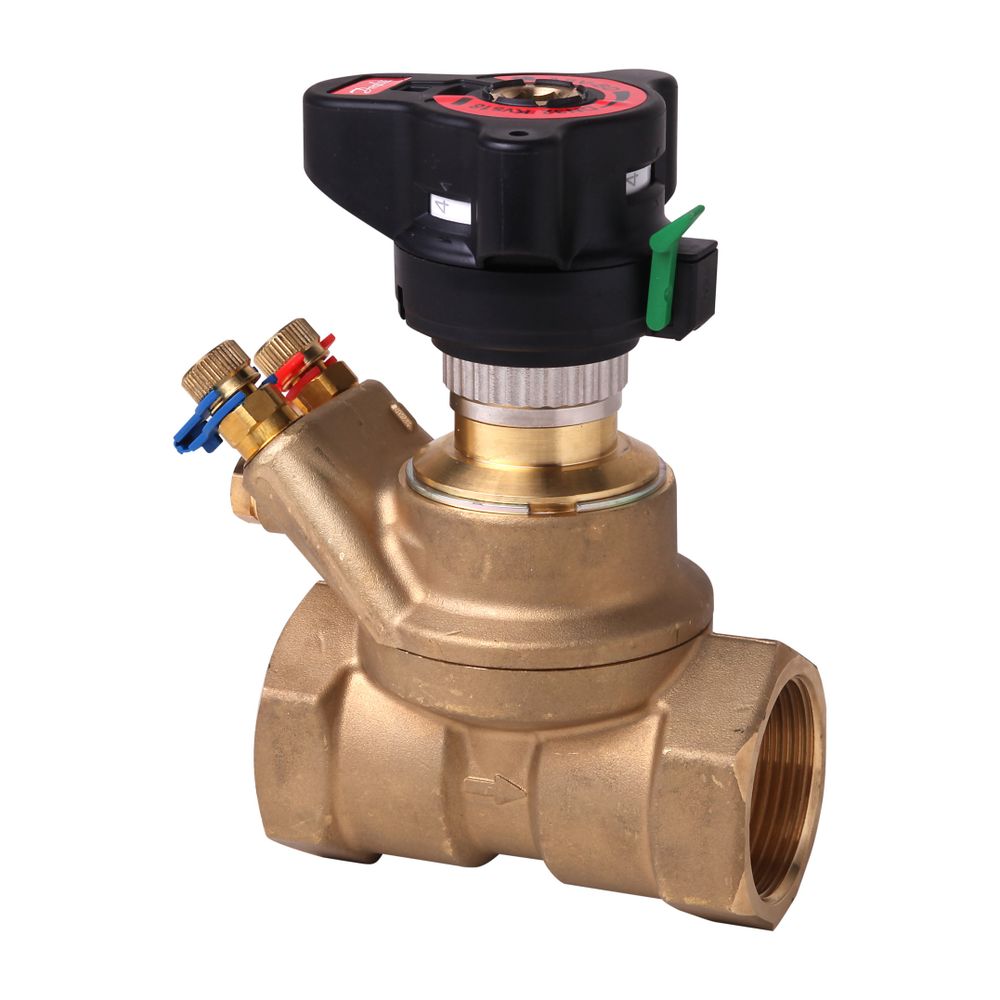

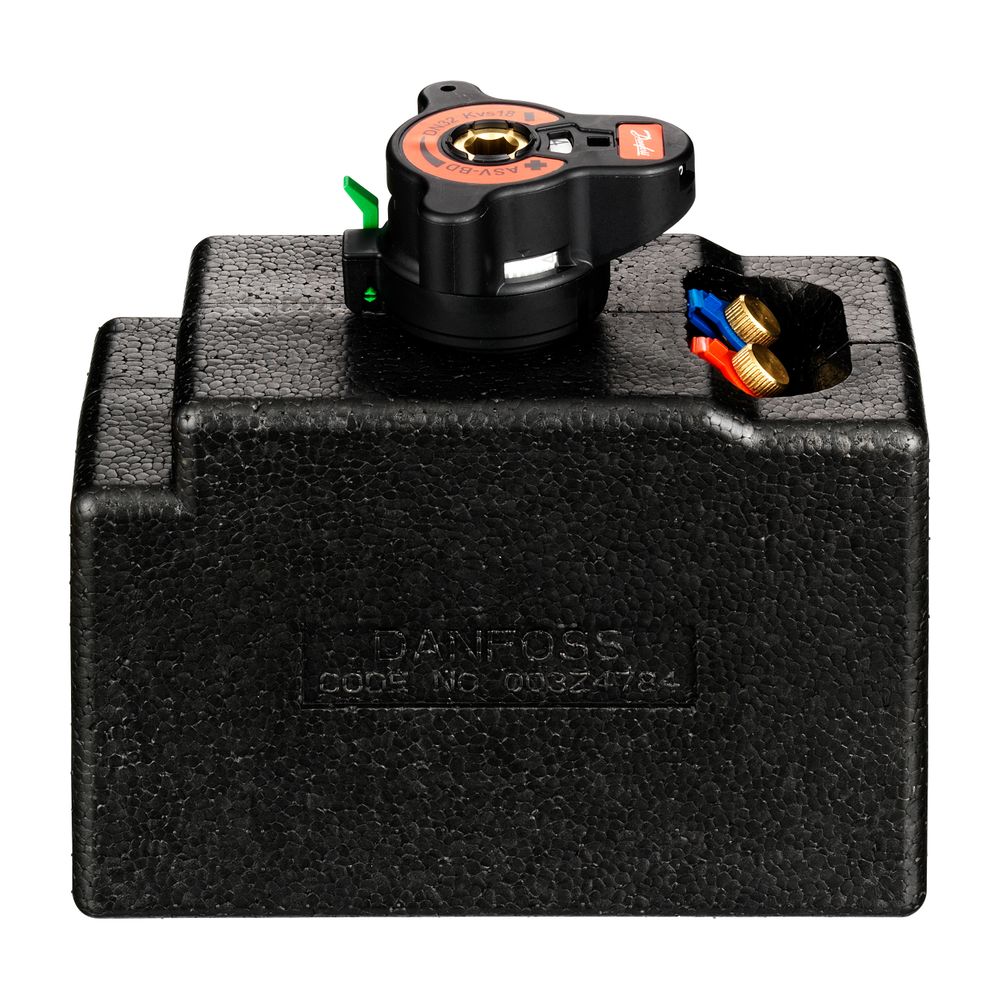

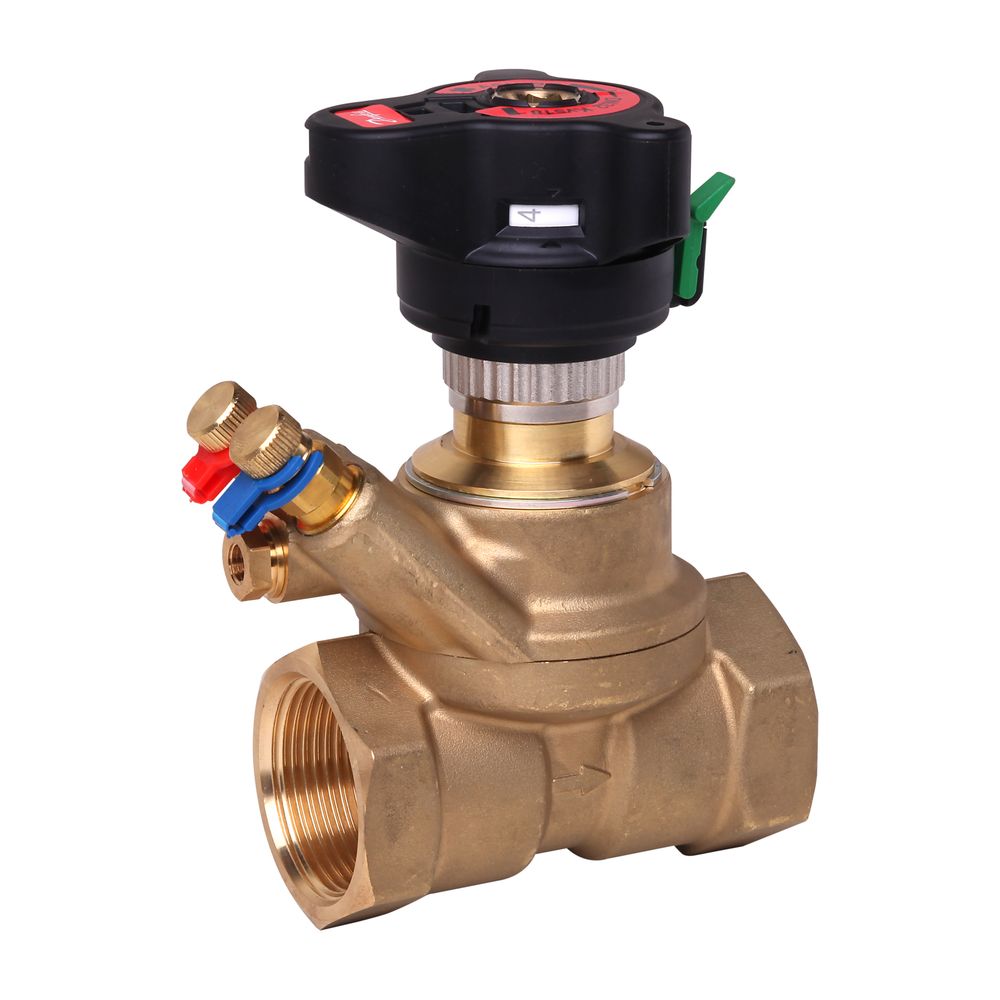

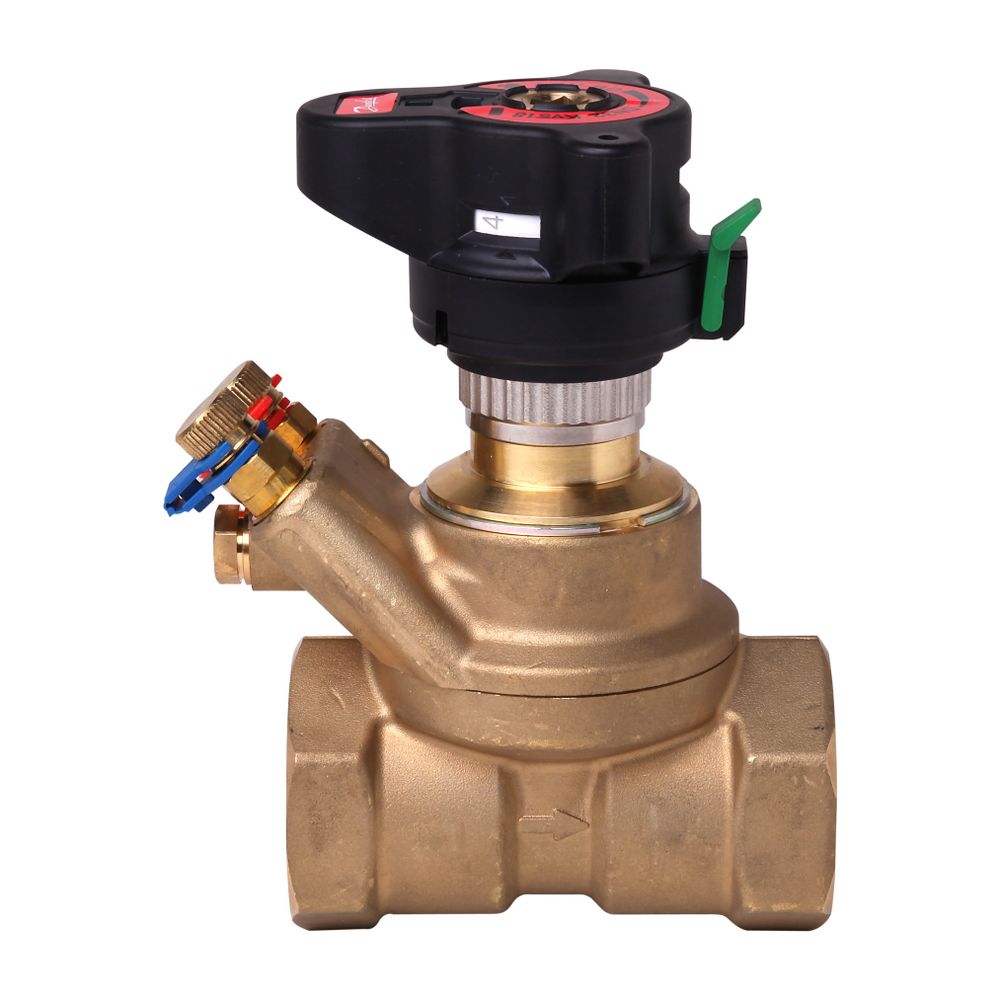

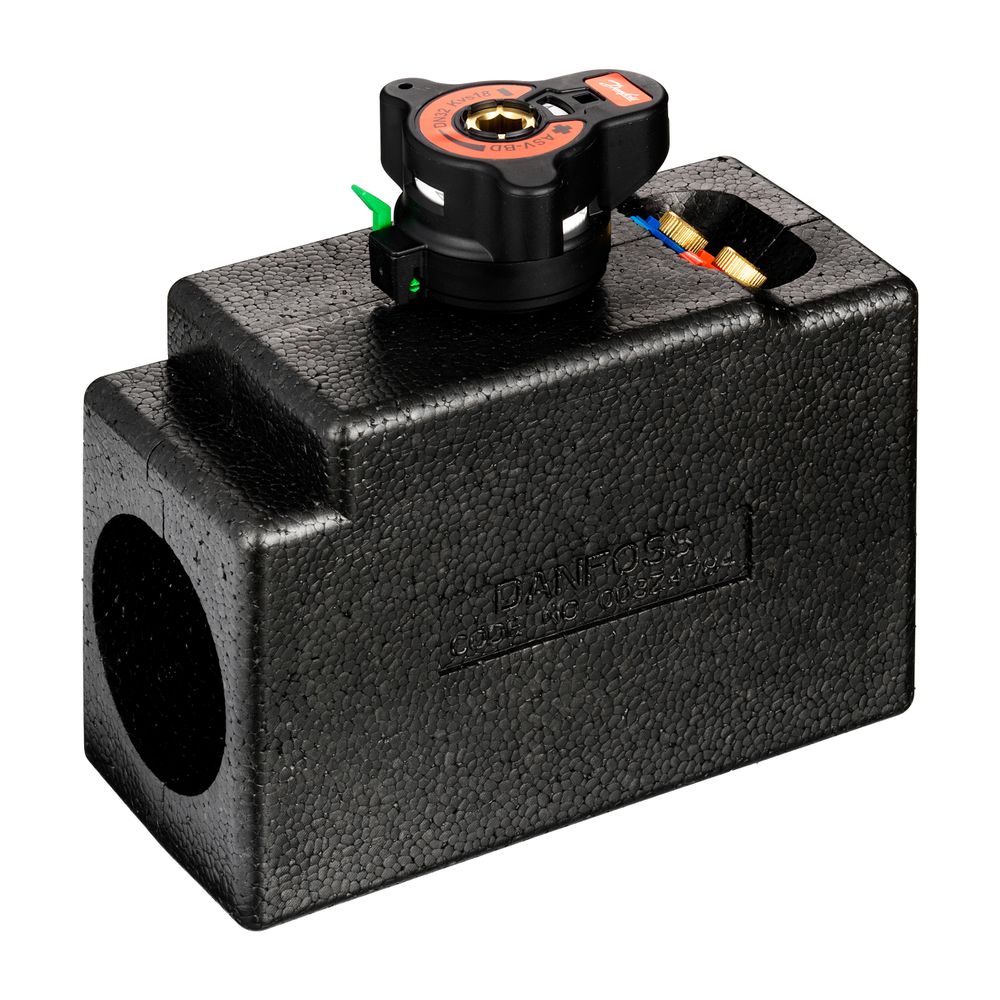

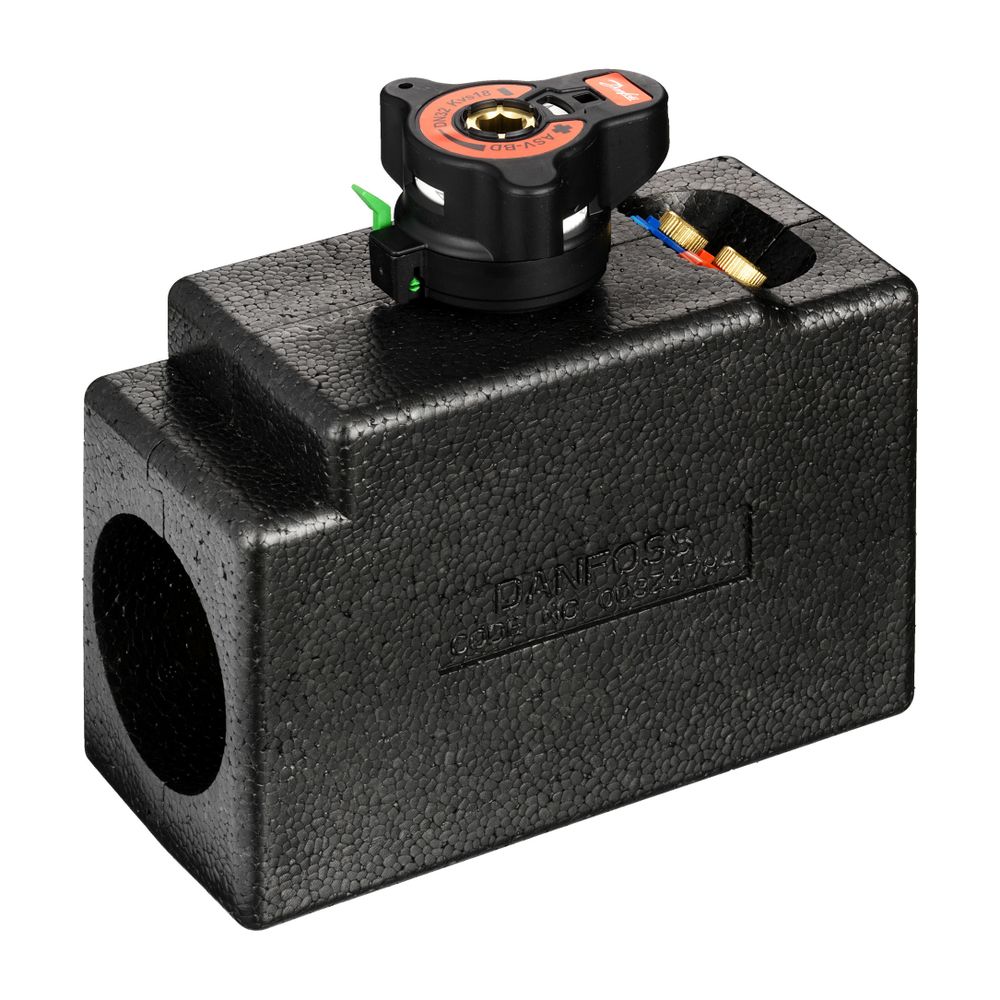

Das Danfoss Strangregulier- und Messventil ASV-BD 32 besteht aus entzinkungsbeständigem Messing und ist für den Einbau im Vorlauf vorgesehen. Es verfügt über eine präzise Feineinstellung mit einer digitalen, von allen Seiten ablesbaren Skala und einer einfachen Verriegelung des eingestellten Sollwertes. Die um 360 Grad drehbare Serviceeinheit ermöglicht die Messung und Entleerung von Vor- und Rücklauf. Eine Absperrung erfolgt über einen integrierten Kugelhahn mit Positionsanzeige. Die Montage wird durch ein abnehmbares Handrad erleichtert. Die verbesserte Einstellskala kann ohne Innensechskantschlüssel eingestellt werden, was Zeit bei Inbetriebnahme und Wartung spart. Eine integrierte Isolierschale aus EPP ist bis 120 °C geeignet.

Technische Daten

• Anschluss: Innengewinde Rp 1 1/4
• Nenndurchmesser: DN 32
• Kvs-Wert: 18 m³/h
• Nenndruck: PN 16
• Temperaturbereich: -20 °C bis +120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Mit Entleerungsventil: ja
• Mit Messanschluss: ja
• Mit Standanzeiger: ja
• Geeignet für Heizungswasser: ja

Das Danfoss Strangregulier- und Messventil ASV-BD 32 bietet eine präzise und benutzerfreundliche Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seinem robusten Messinggehäuse, dem Kvs-Wert von 18 m³/h und dem breiten Temperaturbereich von -20 °C bis +120 °C trägt es maßgeblich zur Steigerung des Komforts und zur Senkung der Betriebskosten bei. Die einfache Handhabung und die Möglichkeit zur Kombination mit Differenzdruckreglern machen es zu einem effizienten Bauteil für eine optimierte Anlagenleistung.

Lieferumfang

• 1x Danfoss Strangregulier- und Messventil ASV-BD 32
• 1x Isolierschale aus EPP
