Danfoss Strangregulier- und Messventil ASV-BD 15, Impulsleitung, ASV-P/PV, Rp 1/2"

Der Danfoss Strangregulier- und Messventil ASV-BD 15 mit Impulsleitung ASV-P/PV und Rp 1/2" Anschluss ist ein manuelles Ventil zur präzisen Feineinstellung und Messung in Zweirohr-Heizsystemen. Es ist Teil der automatischen Abgleichserie von Danfoss und eignet sich besonders für den hydraulischen Abgleich in Wohngebäuden, um den Differenzdruck zu stabilisieren und den Volumenstrom in einzelnen Strängen optimal zu regeln.

Wie unterstützt das ASV-BD 15 den hydraulischen Abgleich?

Das ASV-BD 15 sorgt für einen konstanten Differenzdruck an den Regelventilen und stellt den korrekten Volumenstrom in den Heizsträngen sicher. Dadurch werden Fließgeräusche reduziert und eine gleichmäßige Wärmeverteilung ermöglicht. Das Ventil arbeitet sowohl bei Volllast als auch bei Teillast und erfüllt die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen in Heizungssystemen. Es kann auch in Kälteanwendungen mit variablem Volumenstrom eingesetzt werden.

Welche Vorteile bietet das Ventil im Betrieb?

Das Ventil minimiert Störungen wie Fließgeräusche und verhindert Unter- oder Überversorgung von Heizkörpern, was den Wohnkomfort verbessert. Durch stabile Druckverhältnisse an Heizkörper- und Fußbodenheizungsregelventilen wird eine präzisere Raumtemperaturregelung ermöglicht. Zudem trägt der hydraulische Abgleich zu einer höheren Energieeffizienz bei, da Überhitzungen vermieden und die Rücklauftemperatur gesenkt werden, was die Effizienz von Brennwertkesseln und Fernwärmesystemen steigert.

Wie ist das ASV-BD 15 konstruiert und bedienbar?

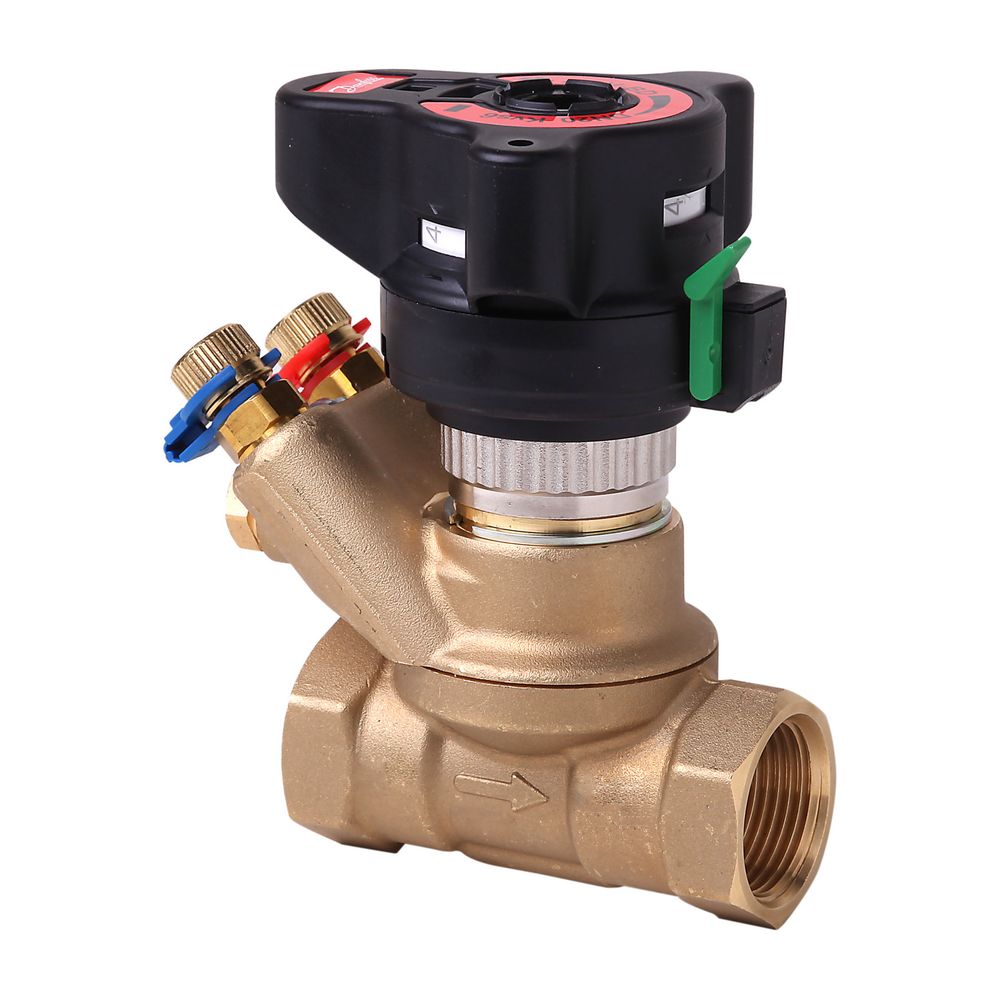

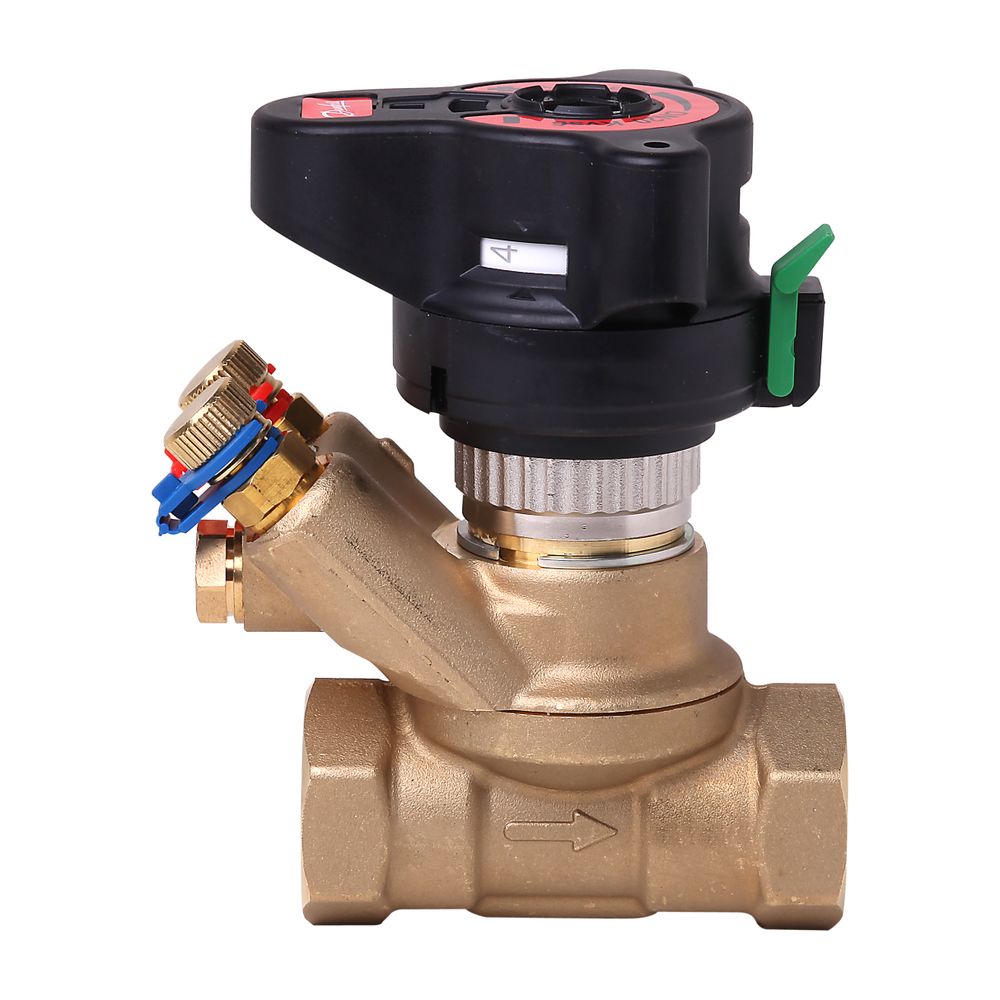

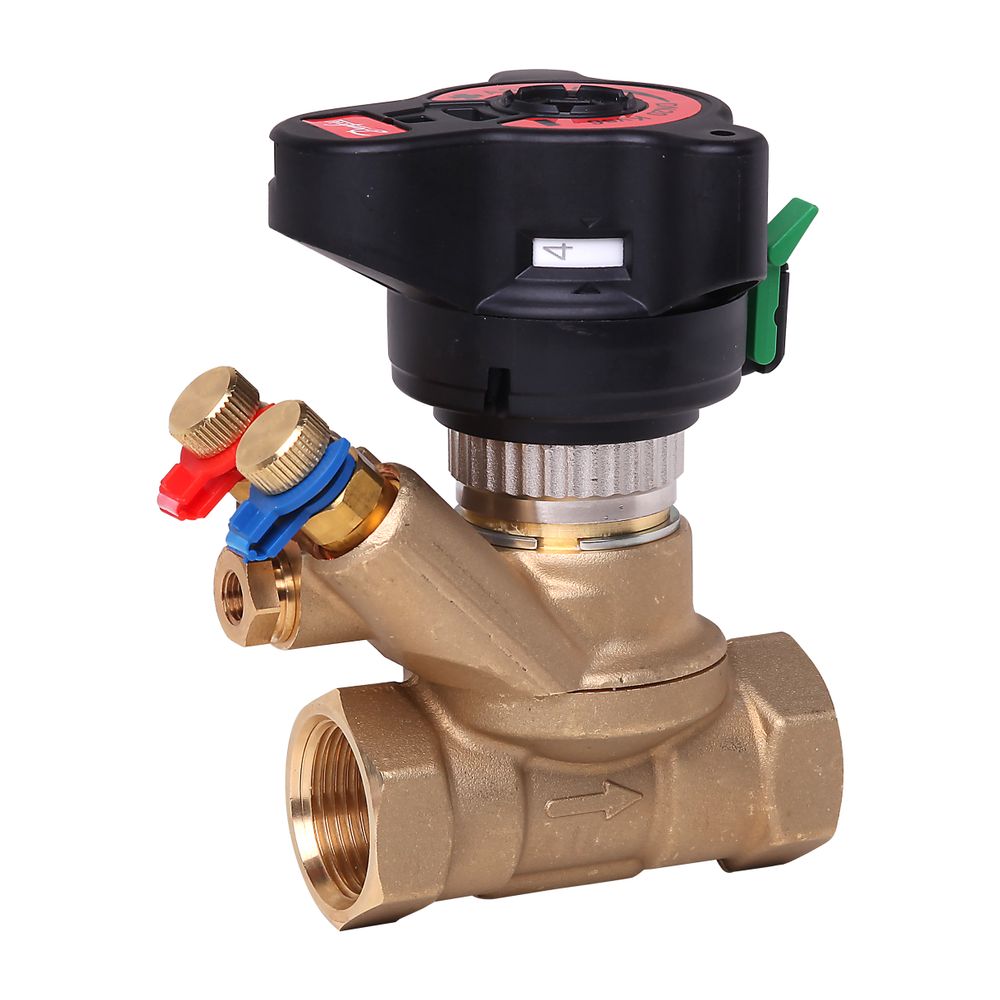

Das Ventil ist aus entzinkungsbeständigem Messing gefertigt und für den Einbau im Vorlauf vorbereitet. Es verfügt über eine digitale, von allen Seiten ablesbare Skala zur präzisen Feineinstellung, die ohne Innensechskantschlüssel bedient werden kann. Die Einstellung lässt sich einfach verriegeln. Die Serviceeinheit ist um 360 Grad drehbar und ermöglicht die Messung und Entleerung von Vor- und Rücklauf. Ein integrierter Kugelhahn mit Positionsanzeige dient zur Absperrung. Die Montage wird durch ein abnehmbares Handrad erleichtert.

Welche technischen Eigenschaften und Einsatzbereiche hat das Ventil?

Das ASV-BD 15 ist für Heizungswasser geeignet, nicht jedoch für Leitungs- oder warmes Trinkwasser. Es besitzt Innengewindeanschlüsse mit Rp 1/2" und eine Nenndurchmesser von DN 15. Der Kvs-Wert beträgt 3,0 m³/h, der Nenndruck ist PN 16, und der Temperaturbereich liegt zwischen -20 °C und +120 °C. Das Ventil ist mit einem Entleerungsventil, Messanschlüssen, Messnippeln und einem Standanzeiger ausgestattet. Es ist für den Einsatz in Wohngebäuden und ähnlichen Zweirohrsystemen konzipiert.

Technische Daten

• Anschluss: Innengewinde Rp 1/2"
• Nenndurchmesser: DN 15
• Kvs-Wert: 3,0 m³/h
• Nenndruck: PN 16
• Temperaturbereich: -20 °C bis +120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Mit Entleerungsventil: ja
• Mit Messanschluss und Messnippel: ja
• Mit Standanzeiger: ja
• Geeignet für: Heizungswasser
• Max. Druckunterschied bei 20 °C: 250

Das Danfoss Strangregulier- und Messventil ASV-BD 15 bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich in Zweirohr-Heizsystemen. Mit seiner robusten Messingausführung, dem Kvs-Wert von 3,0 m³/h und dem breiten Temperaturbereich unterstützt es eine effiziente und komfortable Wärmeverteilung bei stabilen Druckverhältnissen.
