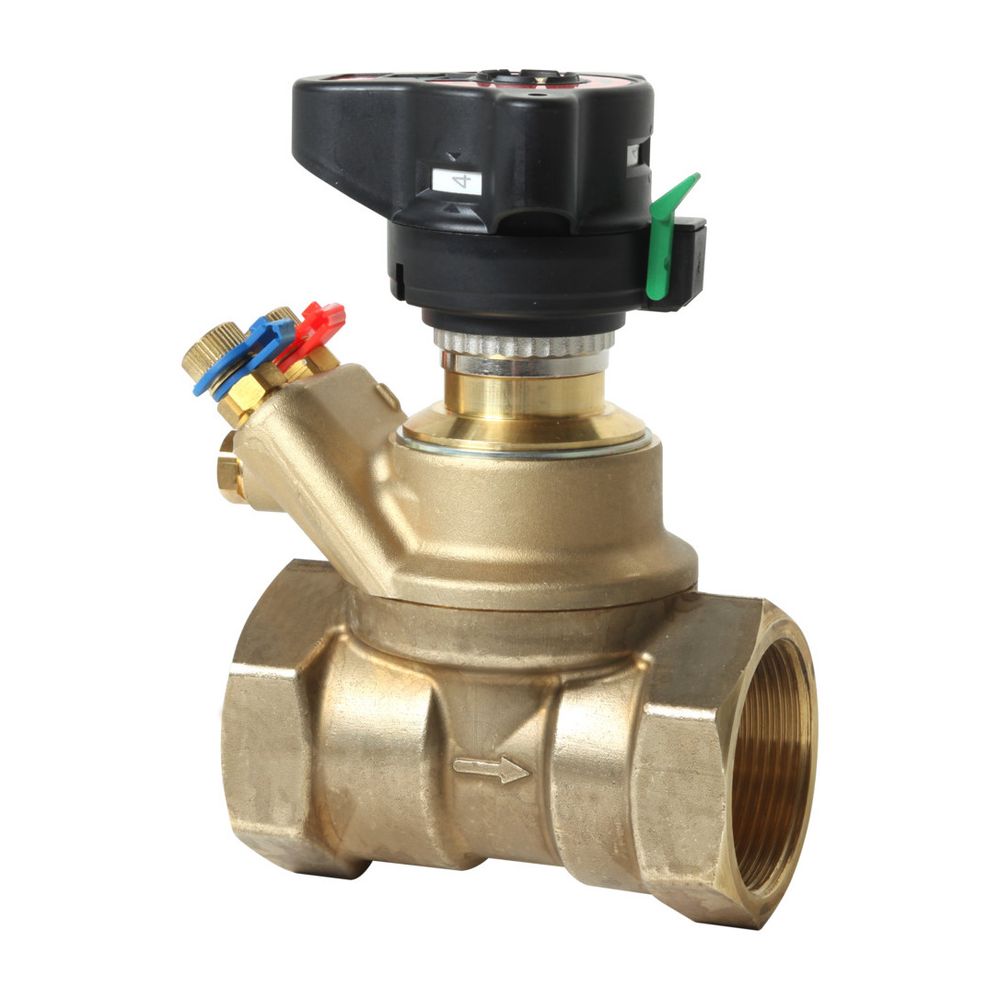

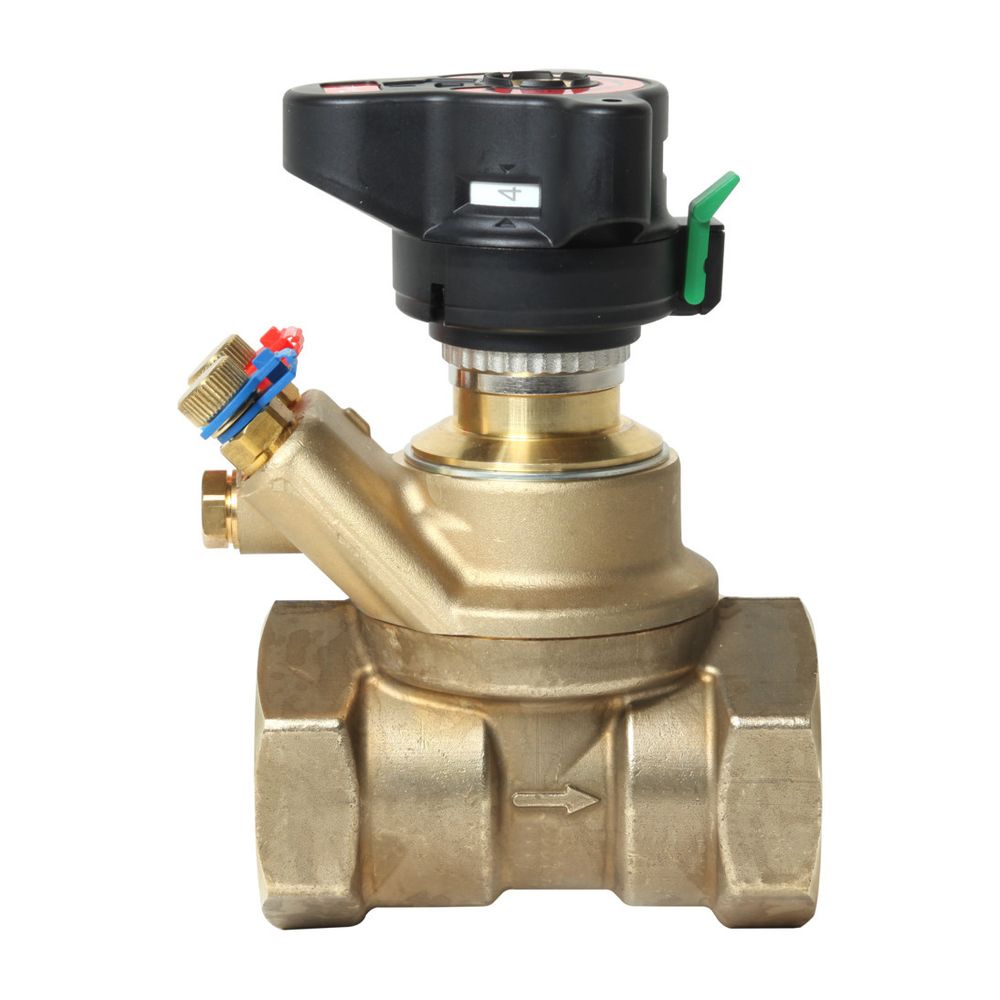

Danfoss Strangregulier- und Messventil ASV-BD 40, Impulsleitung, ASV-P/PV, Rp 3/2"

Das Danfoss Strangregulier- und Messventil ASV-BD 40 ist ein manuelles Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ist Teil der ASV-Ventilreihe von Danfoss, die für einen automatischen hydraulischen Abgleich entwickelt wurde. Das Ventil ist für den Einbau im Vorlauf vorgesehen und trägt dazu bei, einen optimalen Differenzdruck und Volumenstrom in den einzelnen Strängen sicherzustellen. Es ist für den Anschluss einer Impulsleitung vorbereitet und verfügt über eine präzise Feineinstellung sowie eine digitale Skala.

Welche Funktion erfüllt das Danfoss ASV-BD 40 im Heizsystem?

Die ASV-Ventile von Danfoss sind darauf ausgelegt, den hydraulischen Abgleich in Zweirohr-Heizsystemen für den Wohnbereich sowie in Kälteanwendungen wie Fancoil-Systemen und Deckenkühlkonvektoren zu optimieren. Ein häufiges Problem in Heizungssystemen ist ein unzureichender hydraulischer Abgleich, der durch schwankende Differenzdrücke verursacht wird. Dies kann zu Temperaturunterschieden, Fließgeräuschen und erhöhten Energiekosten führen. Das ASV-BD 40 Ventil wirkt diesen Problemen entgegen, indem es einen stabilen Differenzdruck für Regelventile und den korrekten Volumenstrom in den Strängen sicherstellt. Es erfüllt die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und sorgt sowohl bei Volllast als auch bei Teillast für einen optimalen Abgleich.

Welche Vorteile bietet der Einsatz der ASV-Ventile?

Der Einsatz einer ASV-Ventilkombination führt zu einer erhöhten Zuverlässigkeit des Systems. Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern werden minimiert. Dies trägt zu einem verbessertem Komfort bei, da stabile Druckverhältnisse an den Regelventilen eine präzisere Raumtemperaturregelung ermöglichen. Gleichzeitig werden die Energiekosten gesenkt, da eine genaue Raumtemperatur die Voraussetzung für hohe Energieeffizienz ist und eine Überhitzung von Räumen vermieden wird. Die ASV-Ventile vereinfachen zudem die Installation und Inbetriebnahme, da sie das Rohrleitungssystem in druckunabhängige Zonen unterteilen und somit komplexe Berechnungen überflüssig machen. Die verbesserte Einstellskala der neuen Generation ermöglicht eine Einstellung ohne Innensechskantschlüssel, was Zeit bei Inbetriebnahme und Wartung spart. Eine Spülfunktion für das Rohrnetz ist ebenfalls integriert.

Wie wird das ASV-BD 40 präzise eingestellt und gewartet?

Das Danfoss Strangregulier- und Messventil ASV-BD 40 ist als manuelles Ventil konzipiert und bietet eine präzise Feineinstellung. Eine digitale Skala, die von allen Seiten ablesbar ist, ermöglicht eine einfache Verriegelung des eingestellten Sollwertes. Für Messungen und die Entleerung von Vor- und Rücklauf ist eine um 360 Grad drehbare Serviceeinheit vorhanden. Die Absperrung erfolgt über einen integrierten Kugelhahn mit Positionsanzeige. Die Montage des Ventils wird durch ein abnehmbares Handrad erleichtert. Das Gehäuse besteht aus entzinkungsbeständigem Messing und ist für den Einbau im Vorlauf vorbereitet. Eine Isolierschale aus EPP für Temperaturen bis 120 °C ist im Lieferumfang enthalten.

Technische Daten

• Nennweite: DN 40
• Anschluss: Rp 1 1/2 Innengewinde
• KVS-Wert: 26 m³/h
• Nenndruck: PN 16
• Temperaturbereich: -20 °C bis +120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Geeignet für: Heizungswasser
• Max. Druckunterschied bei 20 °C: 250
• Mit Entleerungsventil: Ja
• Mit Messanschluss: Ja
• Mit Standanzeiger: Ja

Das Danfoss Strangregulier- und Messventil ASV-BD 40 ist eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Es trägt maßgeblich zur Steigerung des Komforts und zur Reduzierung der Energiekosten bei, indem es stabile Druckverhältnisse und einen optimalen Volumenstrom sicherstellt. Mit einem KVS-Wert von 26 m³/h und einem Temperaturbereich von -20 °C bis +120 °C bietet das Ventil eine präzise Regelung und einfache Handhabung für eine effiziente Systemleistung.

Lieferumfang

• 1x Danfoss Strangregulier- und Messventil ASV-BD 40
• 1x Isolierschale aus EPP
