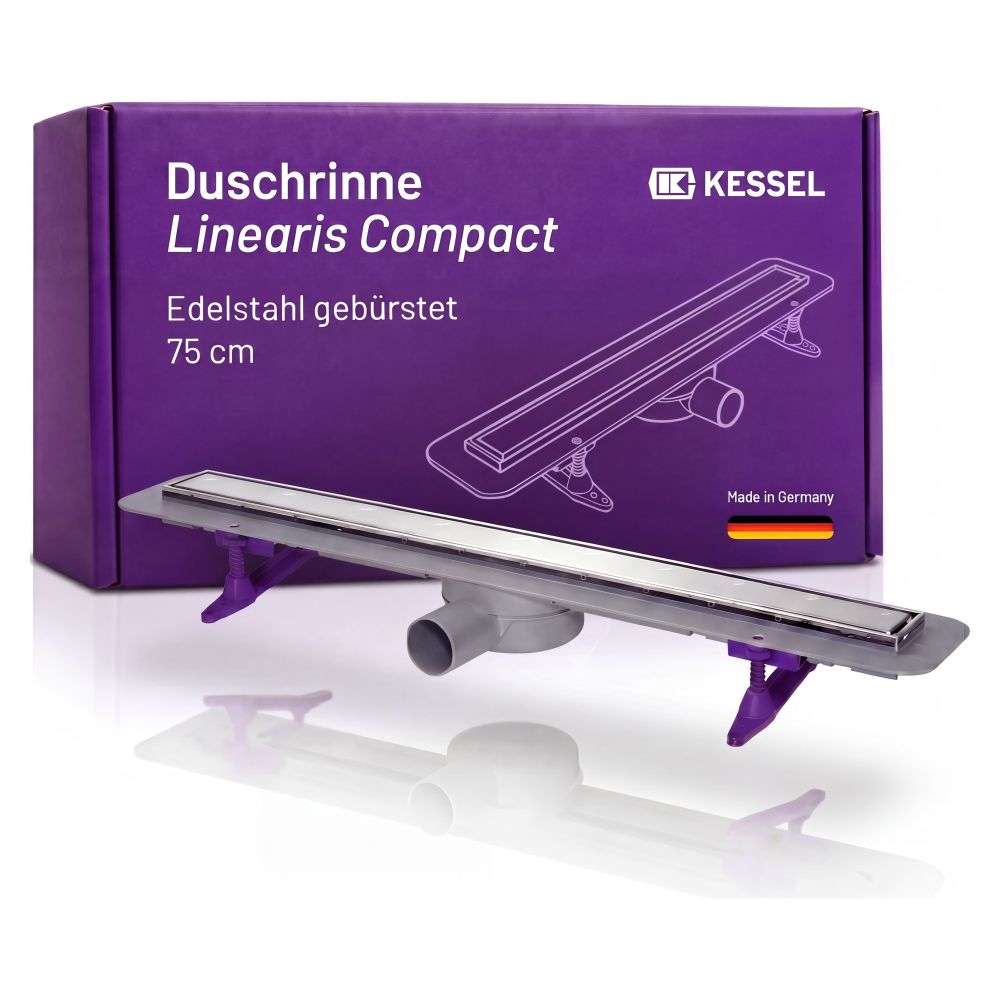

Kessel Linearis Duschrinne Compact DN 50 WaD, V2A, Länge 750mm

Die Kessel Linearis Duschrinne Compact DN 50 WaD, mit einer Länge von 750 mm, ist eine hochwertige Lösung für die Linienentwässerung im Innenbereich. Sie zeichnet sich durch ihren angeschweißten Grundkörper aus ABS und eine werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 aus, die eine zuverlässige Abdichtung ermöglicht. Die Duschrinne ist ideal für bodengleiche Duschen und verfügt über eine Edelstahl-Abdeckung aus V2A, die optional befliesbar ist.

Wie ist die Kessel Linearis Duschrinne Compact konstruiert und welche Materialien werden verwendet?

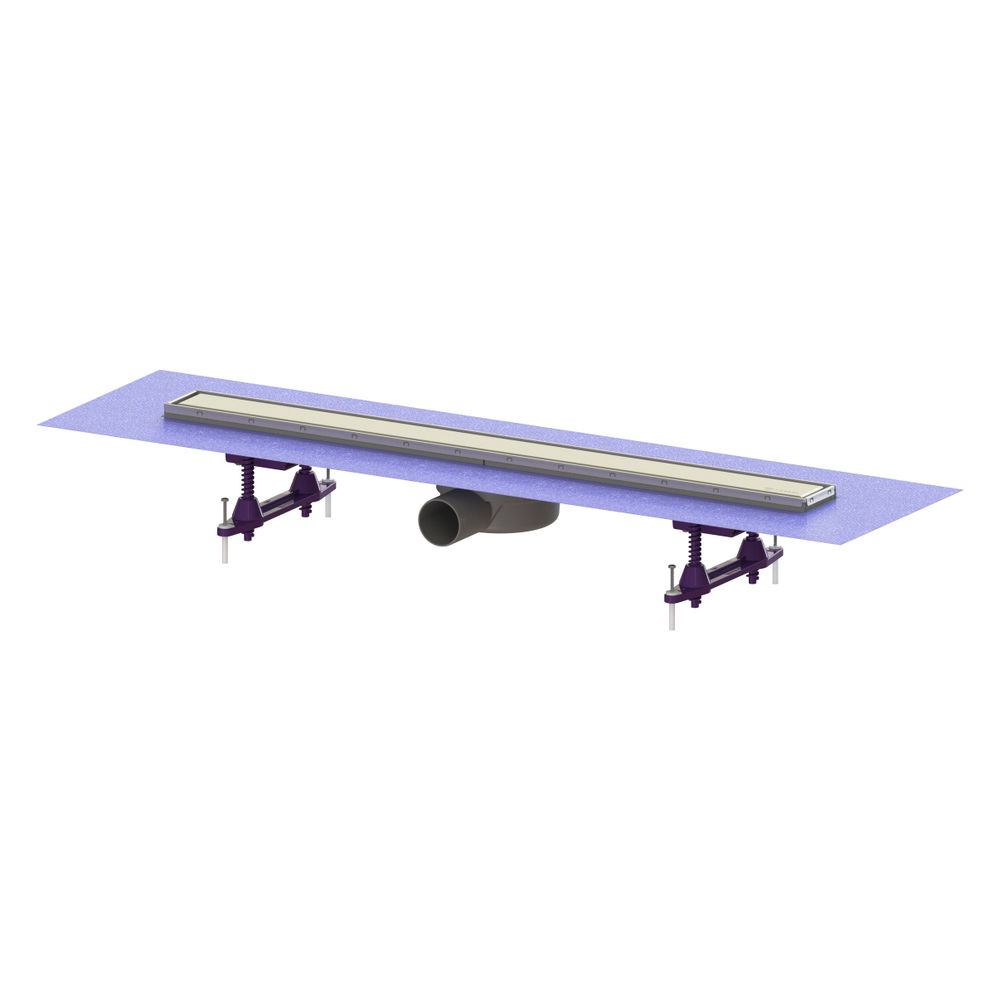

Die Duschrinne Linearis Compact besitzt einen angeschweißten Grundkörper aus robustem ABS-Kunststoff, der für eine langlebige und zuverlässige Entwässerung sorgt. Der Edelstahleinleger aus Edelstahl 1.4301 (V2A) lässt sich gedreht einlegen und individuell befliesen, was eine flexible Gestaltung ermöglicht. Das eckige Aufsatzstück ist ebenfalls aus ABS gefertigt. Der Rahmen besteht aus hochwertigem Edelstahl 1.4301 (V2A) mit einer gebürsteten Oberfläche. Die Duschrinne ist mit vorbereiteten Sickerwasseröffnungen und einem integrierten Geruchsverschluss ausgestattet.

Welche Entwässerungsleistung und technischen Merkmale bietet die Duschrinne?

Die Kessel Linearis Duschrinne ist für eine Nennweite (DN) von 50 und einen Rohraußendurchmesser von 50 mm ausgelegt. Sie erreicht eine Ablaufleistung von 0,6 l/s bei 10 mm Aufstau und 0,7 l/s bei 20 mm Aufstau. Ohne Aufstau beträgt die Ablaufleistung 0,5 mm. Die Sperrwasserhöhe liegt bei 22 mm, was einen effektiven Geruchsverschluss sicherstellt. Ein herausnehmbarer Geruchsverschluss ist im Lieferumfang enthalten.

Welche Installationsmöglichkeiten und Anpassungsoptionen sind verfügbar?

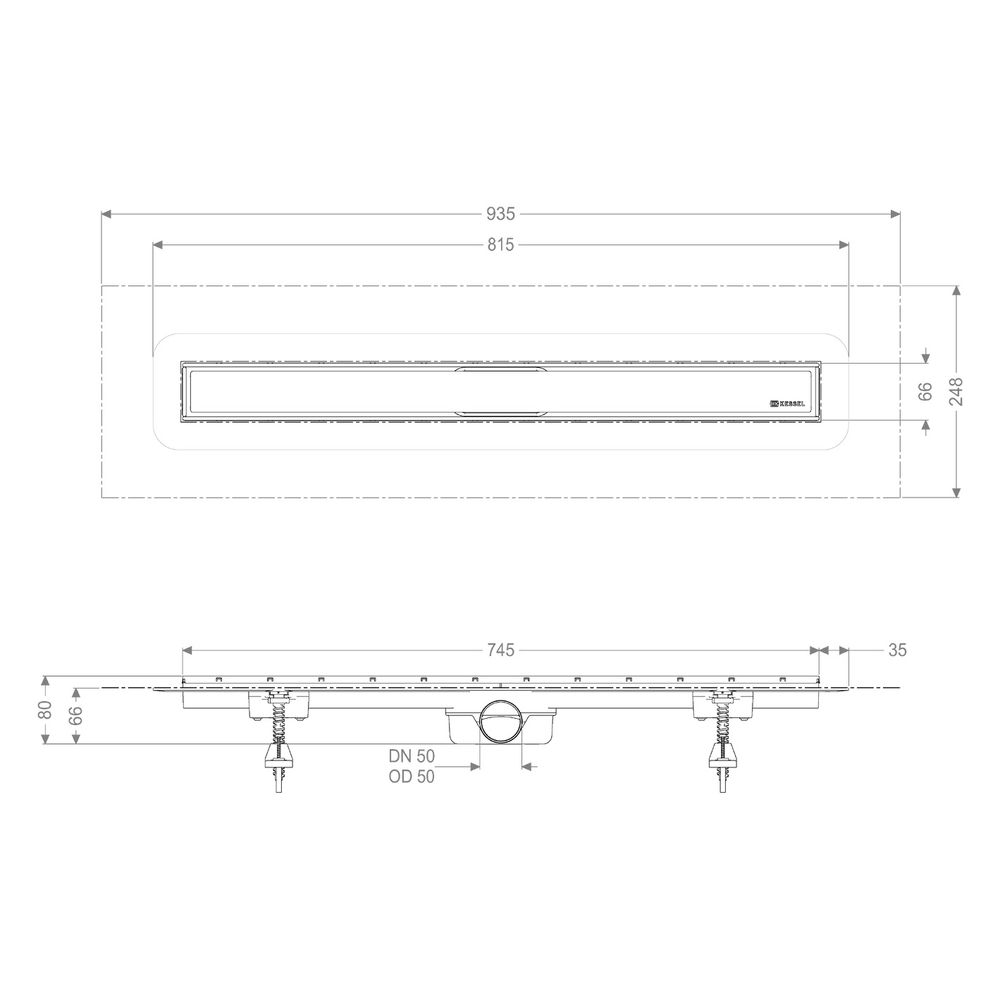

Die Duschrinne bietet eine flexible Einbautiefe von 80 mm bis 140 mm. Die Außenmaße betragen eine Länge von 815 mm, eine Breite von 191 mm und eine Höhe von 80 mm. Der Rahmen der Abdeckung hat eine Breite von 66 mm und eine Länge von 750 mm. Die maximale Bodenbelaghöhe beträgt 15 mm. Die Duschrinne ist für den Einbau in Betonböden geeignet und der Edelstahleinleger ist optional befliesbar.

Welche Normen und Belastbarkeiten erfüllt die Duschrinne?

Die Abdichtung am Aufsatzstück erfolgt durch eine werksseitig angebrachte Dichtmanschette (WaD) gemäß DIN 18534. Die Duschrinne entspricht der Wassereinwirkungsklasse W3-I nach DIN 18534-1, was sie für den Einsatz in Innenräumen mit mittlerer Wassereinwirkung qualifiziert. Die Belastungsklasse der Abdeckung ist K 3 nach EN 1253-1, was eine Belastbarkeit für den Einsatz in Bereichen mit normaler Beanspruchung sicherstellt.

Technische Daten

• Länge: 750 mm
• Nennweite (DN): 50
• Einbautiefe: 80 - 140 mm
• Breite: 191 mm
• Höhe: 80 mm
• Sperrwasserhöhe: 22 mm
• Ablaufleistung (mit 20 mm Aufstau): 0,7 l/s
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Material Grundkörper: ABS
• Belastungsklasse: K 3 (EN 1253-1)

Die Kessel Linearis Duschrinne Compact DN 50 WaD überzeugt als robuste und flexible Lösung für die moderne Badgestaltung. Mit ihrem widerstandsfähigen ABS-Grundkörper und der hochwertigen Edelstahl-Abdeckung (V2A) stellt sie eine langlebige Funktion sicher. Eine Ablaufleistung von bis zu 0,7 l/s bei 20 mm Aufstau und eine Sperrwasserhöhe von 22 mm sichern eine zuverlässige Entwässerung. Dank der werksseitig angebrachten Dichtmanschette (WaD) ist sie zudem sicher in der Anwendung.
