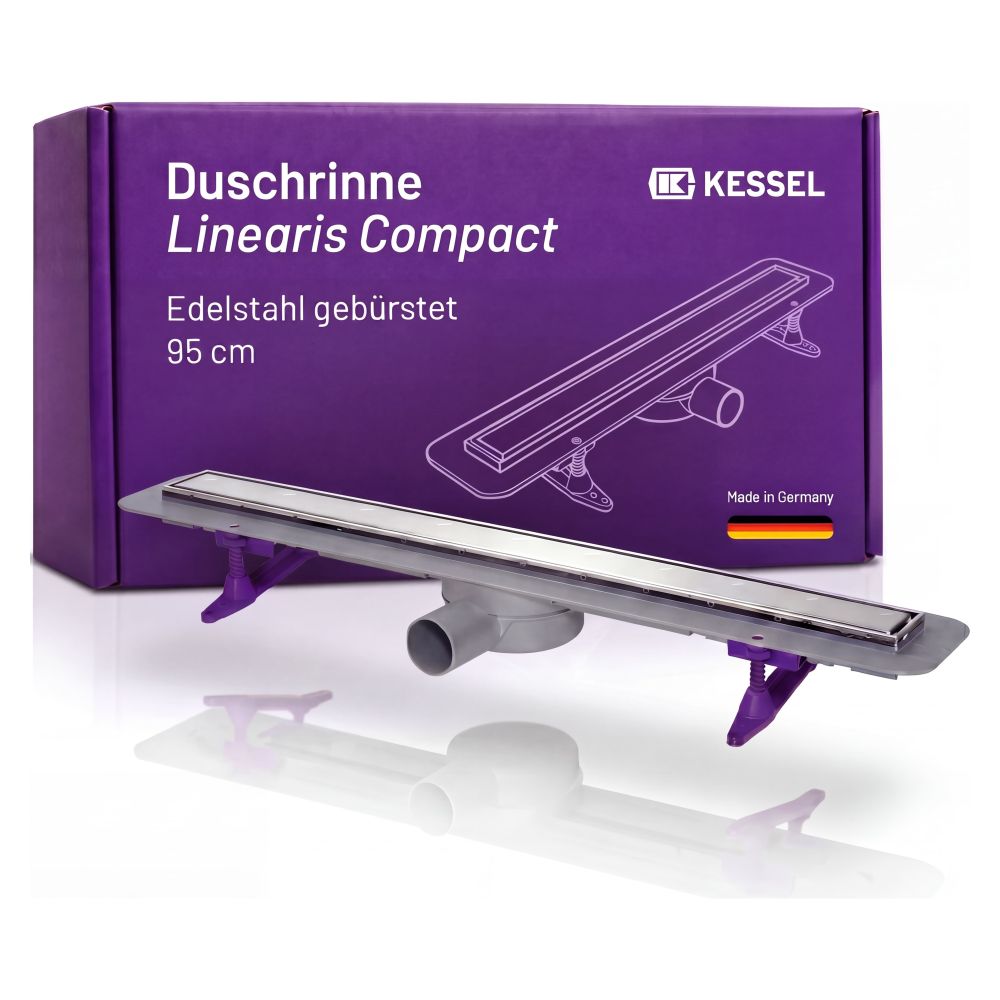

Kessel Linearis Duschrinne Compact DN 50 WaD, V2A, Länge 950mm

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit einer Länge von 950 mm ist eine hochwertige Lösung für die Linienentwässerung im Innenbereich. Sie verfügt über einen angeschweißten Grundkörper aus ABS und eine Edelstahl-Abdeckung aus V2A (Edelstahl 1.4301). Die Duschrinne ist mit einer werksseitig angebrachten Dichtmanschette (WaD) nach DIN 18534 ausgestattet und bietet eine Ablaufleistung von bis zu 0,7 l/s bei 20 mm Aufstau. Der Edelstahleinleger lässt sich optional befliesen und ein Geruchsverschluss ist integriert.

Wie ist die Konstruktion und das Material der Duschrinne gestaltet?

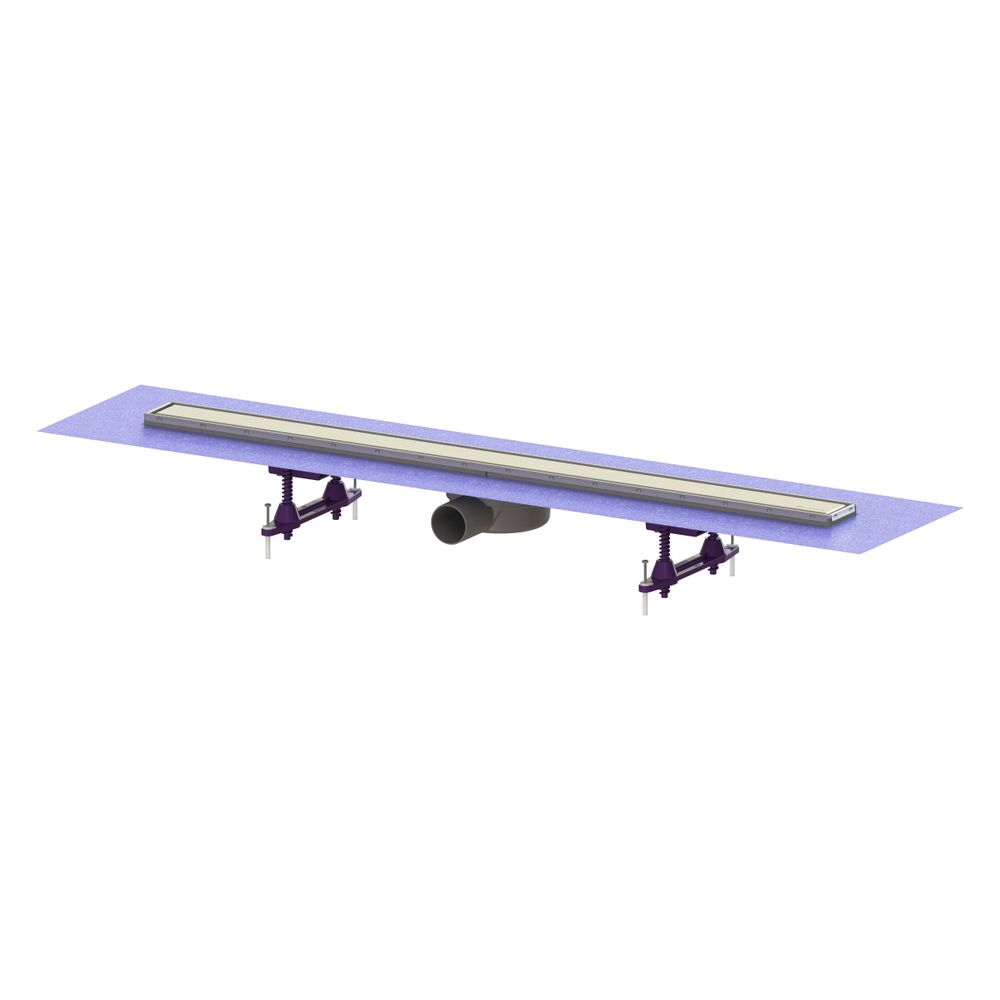

Die Duschrinne Linearis Compact besteht aus einem angeschweißten Grundkörper aus robustem ABS-Kunststoff, der für die Linienentwässerung im Innenbereich konzipiert ist. Die Abdeckung und der Rahmen sind aus hochwertigem Edelstahl 1.4301 (V2A) gefertigt, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Abdeckung ist silberfarben und kann gedreht eingelegt werden, sodass der Edelstahleinleger individuell befließt werden kann. Das Rostdesign ist optional befliesbar, was eine flexible Gestaltung des Duschbereichs ermöglicht. Die Belastungsklasse K 3 nach EN 1253-1 erlaubt die Nutzung in Bereichen mit normaler Belastung.

Welche Abdichtungs- und Entwässerungseigenschaften bietet die Duschrinne?

Die Duschrinne ist mit einer werksseitig angebrachten Dichtmanschette (WaD) am Aufsatzstück ausgestattet, die den Anforderungen der DIN 18534 entspricht und eine sichere Abdichtung ermöglicht. Die vorbereiteten Sickerwasseröffnungen sorgen für eine zuverlässige Ableitung von Wasser. Die Wassereinwirkungsklasse W3-I nach DIN 18534-1 ist bis einschließlich dieser Klasse erfüllt. Die Sperrwasserhöhe beträgt 22 mm, was den Geruchsverschluss effektiv unterstützt. Der herausnehmbare Geruchsverschluss ist inklusive und erleichtert die Reinigung.

Wie leistungsfähig ist die Ablaufleistung der Duschrinne?

Die Duschrinne bietet eine Ablaufleistung von 0,5 mm ohne Aufstau, 0,6 l/s bei 10 mm Aufstau und bis zu 0,7 l/s bei 20 mm Aufstau. Diese Werte ermöglichen eine effiziente Entwässerung auch bei höherem Wasseranfall.

Welche Abmessungen und Einbaudaten sind relevant?

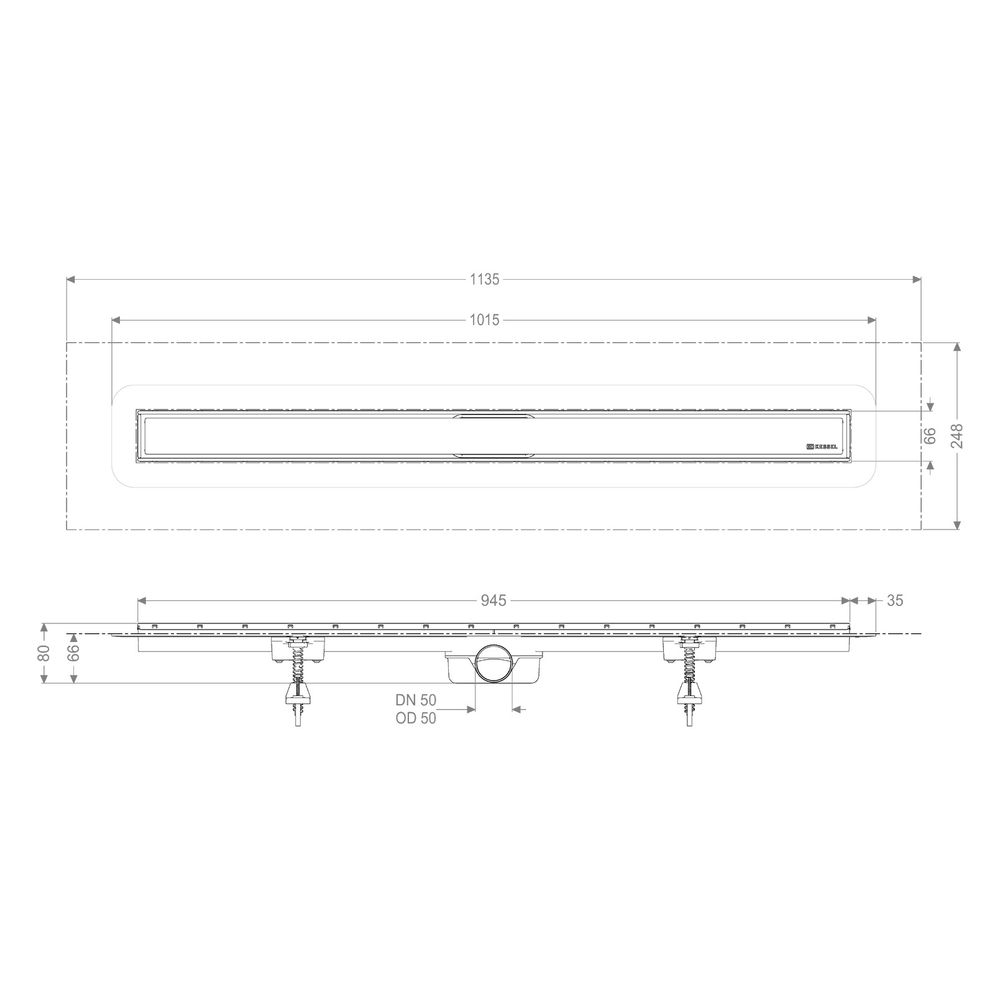

Die Duschrinne hat eine Außenmaß Länge von 1015 mm und eine Einbautiefe von 80 bis 140 mm. Die Breite beträgt 191 mm, die Höhe liegt bei 80 mm. Der Rahmen hat eine Breite von 66 mm und eine Länge von 950 mm. Die maximale Bodenbelaghöhe beträgt 15 mm, was eine flexible Anpassung an verschiedene Bodenbeläge ermöglicht.

Für welche Einsatzbereiche und Bodenarten ist die Duschrinne geeignet?

Die Linearis Compact Duschrinne ist speziell für den Einsatz in Innenräumen konzipiert und eignet sich für bodengleiche Duschen mit Betonboden. Die Edelstahl-Abdeckung ist für Fliesenbeläge geeignet, nicht jedoch für Glasbeläge.

Technische Daten

• Länge: 950 mm
• Nennweite (DN): 50
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Material Grundkörper: ABS
• Belastungsklasse: K 3 (EN 1253-1)
• Sperrwasserhöhe: 22 mm
• Ablaufleistung bei 20 mm Aufstau: 0,7 l/s
• Ablaufleistung ohne Aufstau: 0,5 mm
• Einbautiefe: 80 - 140 mm
• Breite: 191 mm

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit Edelstahl-Abdeckung bietet eine zuverlässige und flexible Lösung für die Linienentwässerung in bodengleichen Duschen. Mit ihrer robusten Bauweise aus ABS und Edelstahl, einer Nennweite von DN 50 und einer Ablaufleistung von bis zu 0,7 l/s bei 20 mm Aufstau erfüllt sie die Anforderungen an eine effiziente und sichere Entwässerung. Die werksseitige Dichtmanschette und der integrierte Geruchsverschluss tragen zur Funktionalität und Hygiene im Innenbereich bei.
