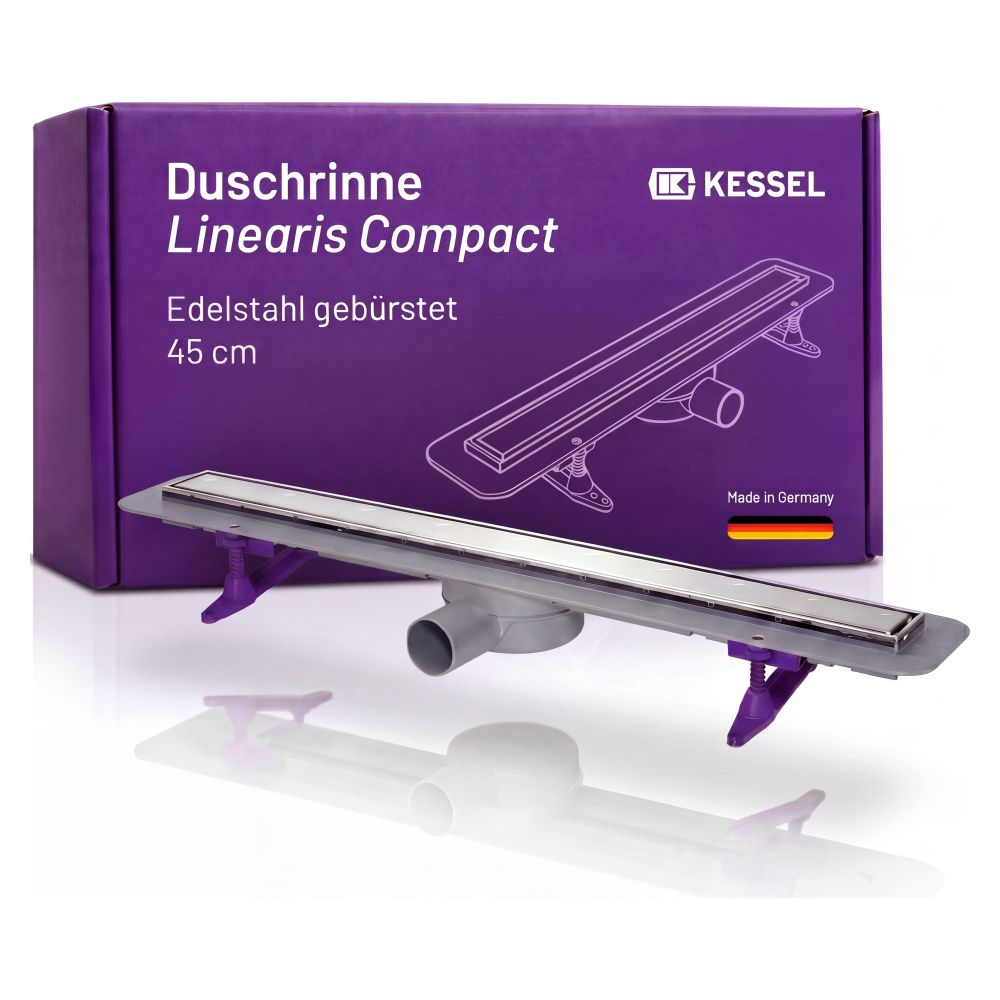

Kessel Linearis Duschrinne Compact DN 50 WaD, V2A, Länge 450mm

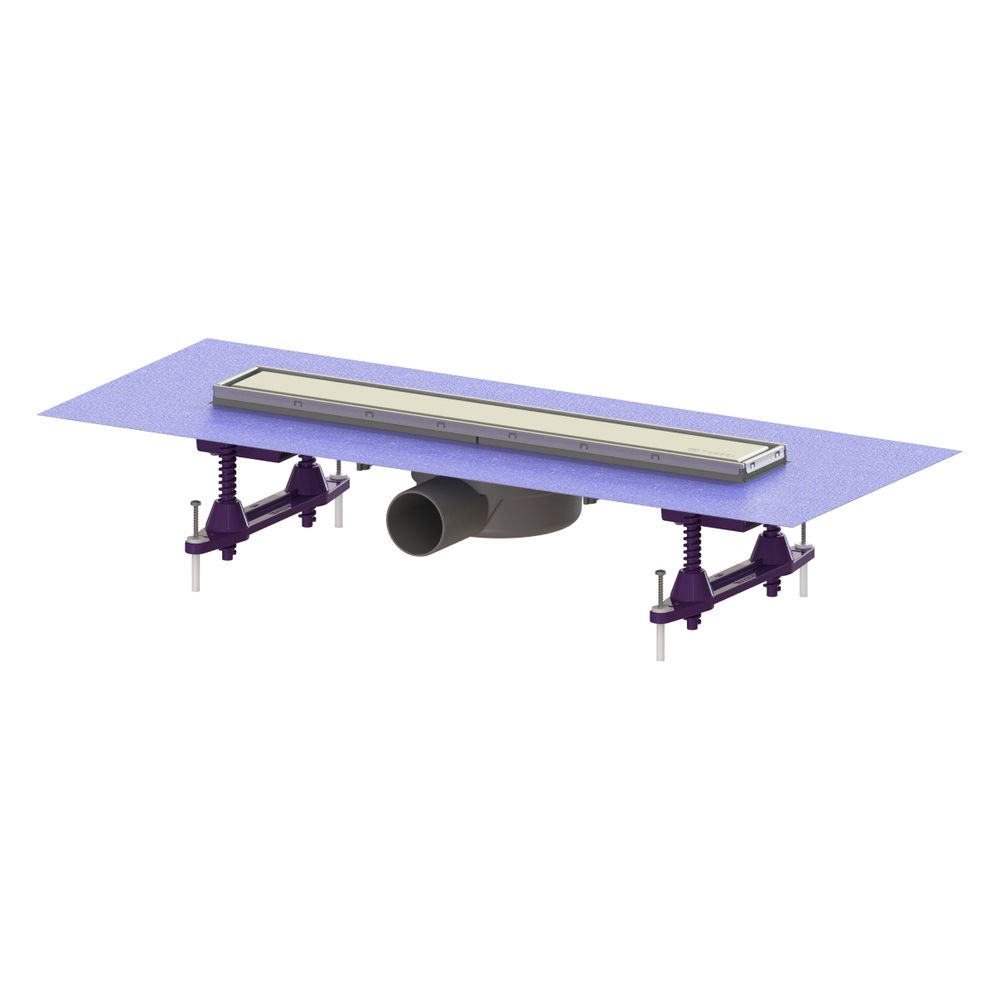

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit einer Länge von 450 mm ist eine hochwertige Lösung für die Linienentwässerung im Innenbereich. Sie zeichnet sich durch eine Edelstahl-Abdeckung aus V2A (Edelstahl 1.4301) mit gebürsteter Oberfläche aus und ist mit einer werksseitig angebrachten Dichtmanschette (WaD) nach DIN 18534 ausgestattet. Diese Duschrinne ist ideal für bodengleiche Duschen und verfügt über einen integrierten, herausnehmbaren Geruchsverschluss.

Wie ist die Linearis Compact Duschrinne konstruiert und welche Materialien werden verwendet?

Der Grundkörper der Duschrinne ist aus robustem ABS-Kunststoff gefertigt. Abdeckung und Rahmen bestehen aus rostfreiem Edelstahl 1.4301 (V2A), was eine hohe Beständigkeit gegen Korrosion bietet. Der Edelstahleinleger kann gedreht eingelegt und individuell befließt werden, um eine optische Anpassung an verschiedene Bodenbeläge zu ermöglichen. Das Aufsatzstück hat eine rechteckige Form.

Welche technischen Eigenschaften und Ablaufleistungen bietet die Duschrinne?

Die Duschrinne hat eine Nennweite (DN) von 50 und einen Rohraußendurchmesser von 50 mm. Die Ablaufleistung beträgt 0,7 l/s bei einem Aufstau von 20 mm, 0,6 l/s bei 10 mm Aufstau und 0,5 l/s ohne Aufstau. Die Sperrwasserhöhe liegt bei 22 mm, was das Aufsteigen von Gerüchen verhindert. Die Einbautiefe ist flexibel von 80 mm bis 140 mm einstellbar. Die Belastungsklasse K 3 nach EN 1253-1 ermöglicht den Einsatz in Bereichen mit mittlerer Belastung.

Welche Abdichtungs- und Schutzmerkmale sind integriert?

Eine werksseitig angebrachte Dichtmanschette (WaD) am Aufsatzstück sorgt für eine sichere Abdichtung nach DIN 18534. Die Duschrinne ist für die Wassereinwirkungsklasse W3-I nach DIN 18534-1 ausgelegt, was ihre Eignung für Feuchträume mit mäßiger Wassereinwirkung bestätigt. Vorbereitete Sickerwasseröffnungen tragen zusätzlich zu einer zuverlässigen Entwässerung bei.

Wie lässt sich die Duschrinne optisch anpassen?

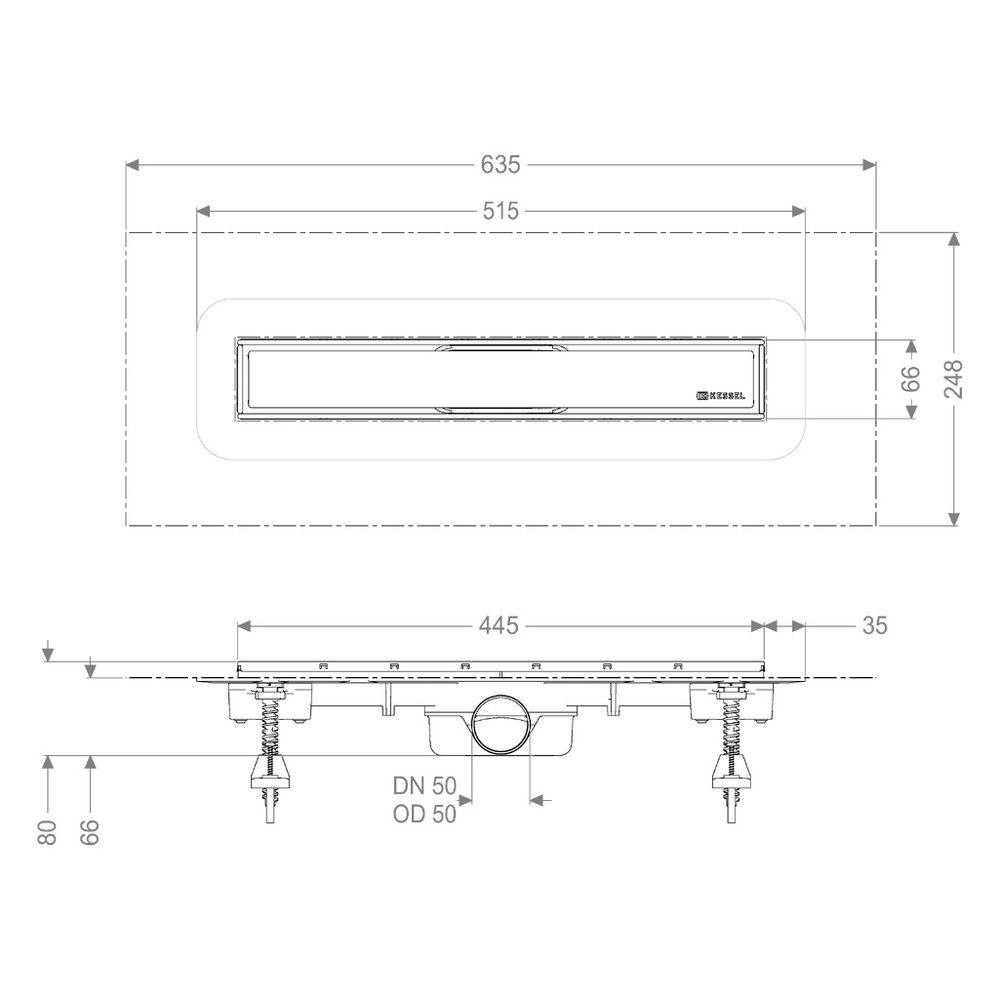

Die Abdeckung aus gebürstetem Edelstahl 1.4301 (V2A) in Silber ist rechteckig mit einer Länge von 450 mm und einer Breite von 66 mm. Das Gitter ist für Fliesenbeläge geeignet und kann optional befließt werden, um eine harmonische Integration in den Bodenbelag zu ermöglichen. Die maximale Bodenbelaghöhe beträgt 15 mm. Das Design ist funktional und fügt sich unauffällig in moderne Badezimmer ein.

Technische Daten

• Länge: 450 mm
• Nennweite (DN): 50
• Rohraußendurchmesser: 50 mm
• Einbautiefe: 80 - 140 mm
• Sperrwasserhöhe: 22 mm
• Ablaufleistung bei 20 mm Aufstau: 0,7 l/s
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Material Grundkörper: ABS
• Belastungsklasse: K 3 (EN 1253-1)
• Gewicht netto: 1,34 kg

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit Edelstahl-Abdeckung bietet eine zuverlässige und flexible Lösung für die Linienentwässerung in Innenräumen. Mit einer Ablaufleistung von bis zu 0,7 l/s bei 20 mm Aufstau, einer variablen Einbautiefe von 80 bis 140 mm und der robusten Verarbeitung aus ABS und Edelstahl 1.4301 (V2A) erfüllt sie hohe Anforderungen an Funktionalität und Design in modernen Badezimmern.
