Kessel Linearis Duschrinne Compact DN 50 WaD, V2A, Länge 550mm

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit einer Länge von 550 mm ist eine hochwertige Lösung für die Linienentwässerung im Innenbereich. Ausgestattet mit einer robusten Edelstahl-Abdeckung (V2A) und einem angeschweißten Grundkörper aus ABS, bietet sie eine zuverlässige Entwässerung mit einer Nennweite von DN 50. Die Duschrinne eignet sich besonders für bodengleiche Duschen und ist dank der werksseitig angebrachten Dichtmanschette (WaD) nach DIN 18534 optimal gegen Wassereinwirkung geschützt.

Wie ist die Duschrinne konstruiert und welche Materialien werden verwendet?

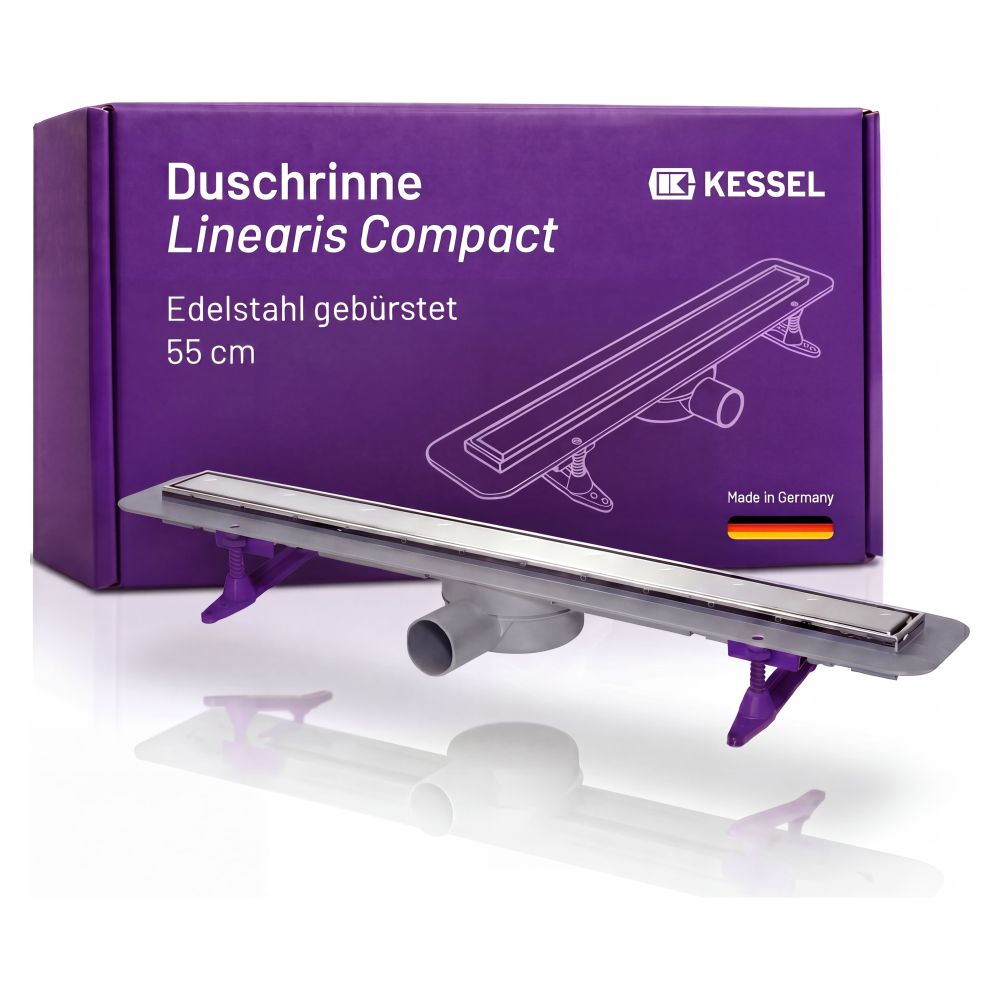

Die Duschrinne Linearis Compact verfügt über einen angeschweißten Grundkörper aus ABS, der für Stabilität und Langlebigkeit sorgt. Das Aufsatzstück ist ebenfalls aus ABS gefertigt und eckig geformt. Die Abdeckung sowie der Rahmen bestehen aus hochwertigem Edelstahl 1.4301 (V2A), bekannt für seine Korrosionsbeständigkeit und eine ansprechende Optik. Die Oberfläche der Abdeckung ist gebürstet und in einem edlen Silberton gehalten. Der Edelstahleinleger lässt sich gedreht einlegen und individuell befliesen.

Welche technischen Eigenschaften und Leistungswerte bietet die Duschrinne?

Die Duschrinne ist für eine Nennweite von DN 50 und einen Rohraußendurchmesser von 50 mm ausgelegt. Sie erreicht eine Ablaufleistung von 0,7 Litern pro Sekunde bei 20 mm Aufstau, 0,6 l/s bei 10 mm Aufstau und 0,5 l/s ohne Aufstau. Eine Sperrwasserhöhe von 22 mm ist integriert, was einen zuverlässigen Geruchsverschluss sicherstellt. Der Geruchsverschluss ist herausnehmbar, was die Wartung und Reinigung vereinfacht.

Welche Installationsmerkmale sind für die Duschrinne relevant?

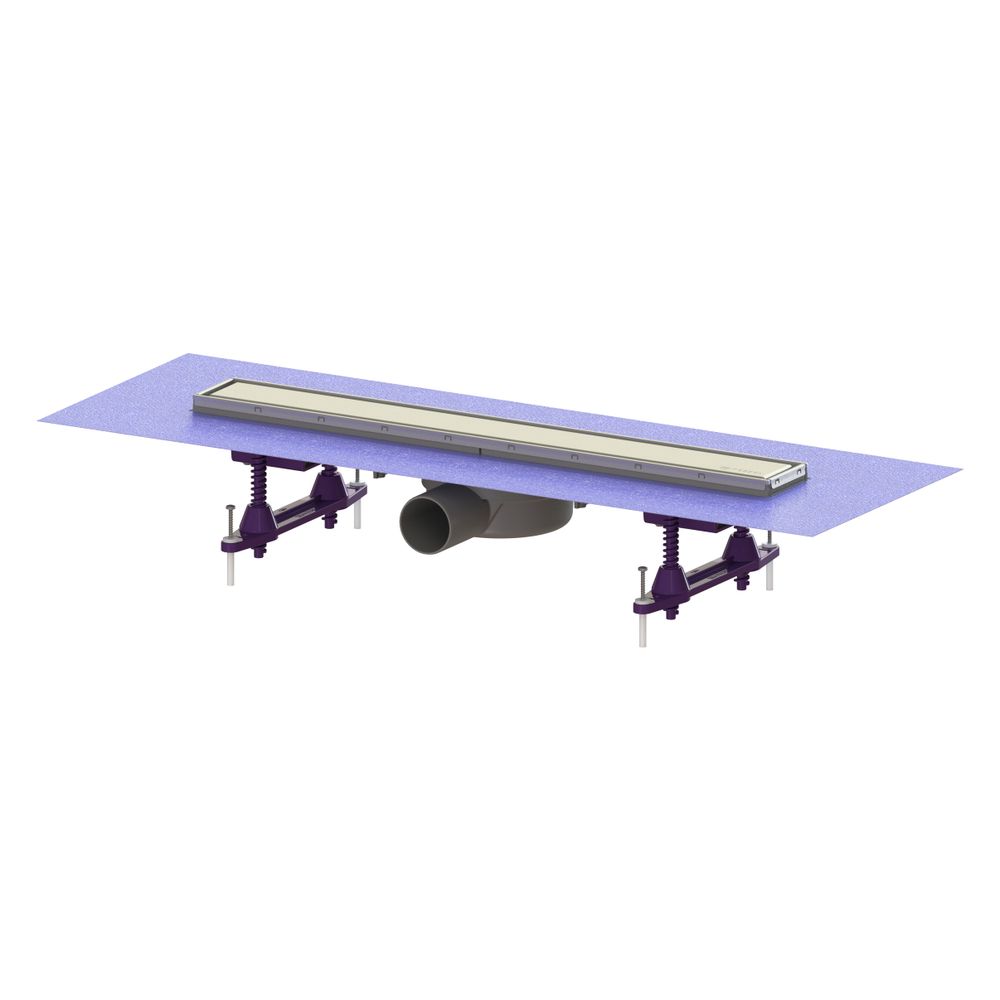

Die Duschrinne Linearis Compact ist für die Linienentwässerung im Innenbereich konzipiert und eignet sich auch für Betonböden. Die Einbautiefe lässt sich flexibel zwischen 80 mm und 140 mm anpassen. Eine werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 ermöglicht eine zuverlässige Abdichtung am Aufsatzstück. Die Wassereinwirkungsklasse W3-I nach DIN 18534-1 wird erfüllt. Vorbereitete Sickerwasseröffnungen sind ebenfalls vorhanden. Die maximale Bodenbelaghöhe beträgt 15 mm.

Welche Design- und Belastungsmerkmale zeichnen die Abdeckung aus?

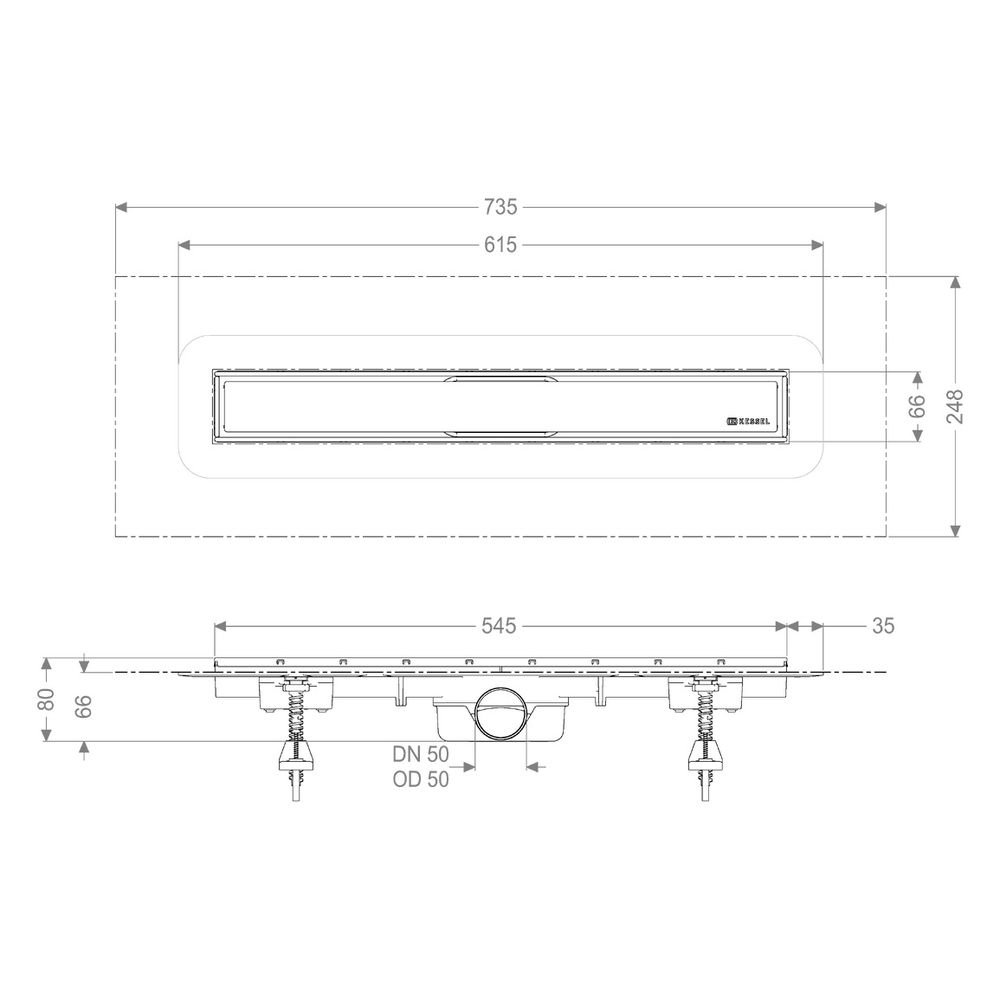

Die Edelstahl-Abdeckung der Duschrinne Linearis Compact ist in die Belastungsklasse K 3 nach EN 1253-1 eingestuft. Das Rostdesign ist optional befliesbar, was eine individuelle Gestaltung des Duschbereichs ermöglicht. Die Abdeckung ist rechteckig mit einer Rahmenlänge von 550 mm und einer Rahmenbreite von 66 mm. Die Form der Gitterlochung ist rechteckig.

Technische Daten

• Nennweite (DN): 50
• Außendurchmesser (DA): 50 mm
• Sperrwasserhöhe: 22 mm
• Ablaufleistung (mit 20 mm Aufstau): 0,7 l/s
• Einbautiefe: 80 - 140 mm
• Material Grundkörper: ABS
• Material Abdeckung/Rahmen: Edelstahl 1.4301 (V2A)
• Belastungsklasse: K 3 (EN 1253-1)
• Rahmen Länge: 550 mm
• Breite: 191 mm

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit Edelstahl-Abdeckung bietet eine zuverlässige und flexible Lösung für die Linienentwässerung in bodengleichen Duschen. Mit ihrer robusten Konstruktion aus ABS und Edelstahl 1.4301 (V2A), der flexiblen Einbautiefe von 80 bis 140 mm und einer Ablaufleistung von bis zu 0,7 l/s bei 20 mm Aufstau, stellt sie eine effiziente und ästhetische Option für moderne Bäder dar.
