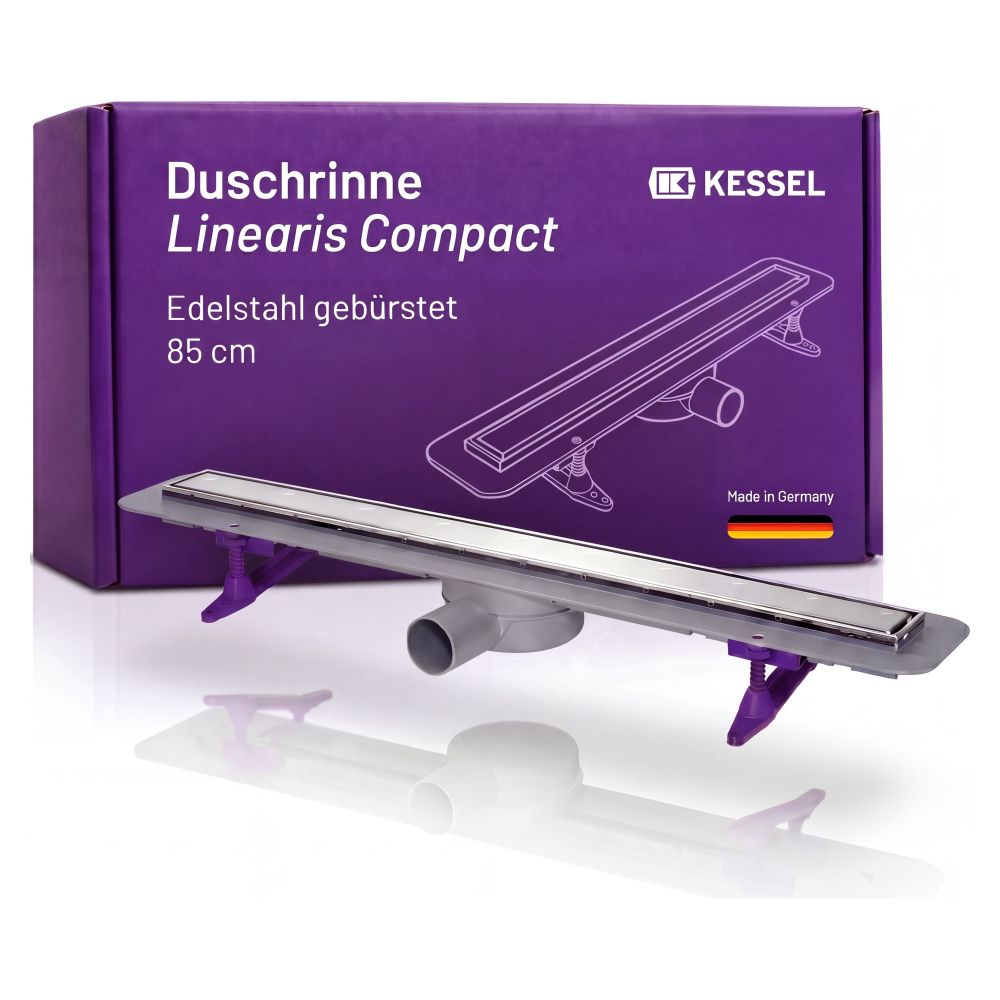

Kessel Linearis Duschrinne Compact DN 50 WaD, V2A, Länge 850mm

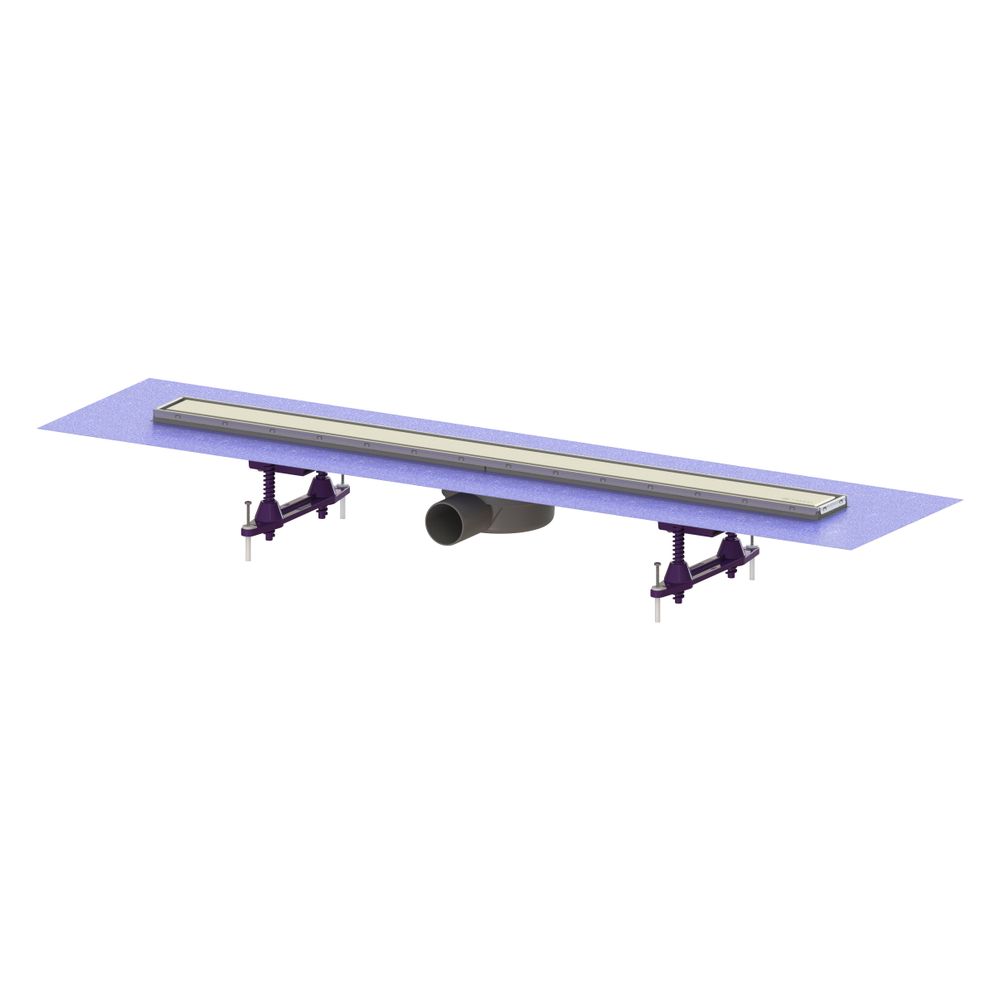

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit einer Länge von 850 mm ist eine hochwertige Lösung für die Linienentwässerung im Innenbereich. Gefertigt aus robustem ABS und ausgestattet mit einer Edelstahl-Abdeckung aus V2A, bietet sie eine zuverlässige Entwässerung. Die werksseitig angebrachte Dichtmanschette (WaD) und der integrierte Geruchsverschluss stellen eine sichere und hygienische Funktion sicher. Der befliesbare Edelstahleinleger ermöglicht eine individuelle Gestaltung des Duschbereichs.

Wie ist die Duschrinne konstruiert und welche Materialien werden verwendet?

Die Duschrinne Linearis Compact verfügt über einen angeschweißten Grundkörper aus widerstandsfähigem ABS-Kunststoff. Die Abdeckung und der Rahmen sind aus hochwertigem Edelstahl 1.4301 (V2A) gefertigt, was Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Der Edelstahleinleger kann gedreht eingelegt und individuell befließt werden, um sich nahtlos in das Fliesendesign einzufügen. Der Rahmen hat eine Breite von 66 mm und eine Länge von 850 mm. Die Duschrinne erfüllt die Belastungsklasse K 3 nach EN 1253-1, was eine hohe Stabilität unter normaler Belastung sicherstellt.

Welche Entwässerungsleistung und technischen Eigenschaften bietet die Duschrinne?

Diese Duschrinne ist für eine Nennweite (DN) von 50 und einen Rohraußendurchmesser von 50 mm ausgelegt. Sie erreicht eine Ablaufleistung von 0,6 Litern pro Sekunde bei 10 mm Aufstau und 0,7 Litern pro Sekunde bei 20 mm Aufstau. Ohne Aufstau beträgt die Ablaufleistung 0,5 Litern pro Sekunde. Die Sperrwasserhöhe von 22 mm sorgt für eine effektive Geruchsabsperrung. Die flexible Einbautiefe von 80 mm bis 140 mm ermöglicht eine Anpassung an verschiedene Bodenaufbauten.

Welche Abdichtungs- und Schutzmerkmale sind integriert?

Für eine sichere Abdichtung ist die Duschrinne mit einer werksseitig angebrachten Dichtmanschette (WaD) am Aufsatzstück ausgestattet, die den Anforderungen der DIN 18534 entspricht. Die Wassereinwirkungsklasse W3-I nach DIN 18534-1 bestätigt die Eignung für Innenbereiche mit mittlerer Wassereinwirkung. Ein herausnehmbarer Geruchsverschluss ist ebenfalls integriert, um Hygiene und einfache Wartung zu unterstützen. Zudem sind vorbereitete Sickerwasseröffnungen vorhanden, die eine effiziente Ableitung von Sickerwasser sicherstellen.

Wie lässt sich die Duschrinne in die Bodenfläche integrieren?

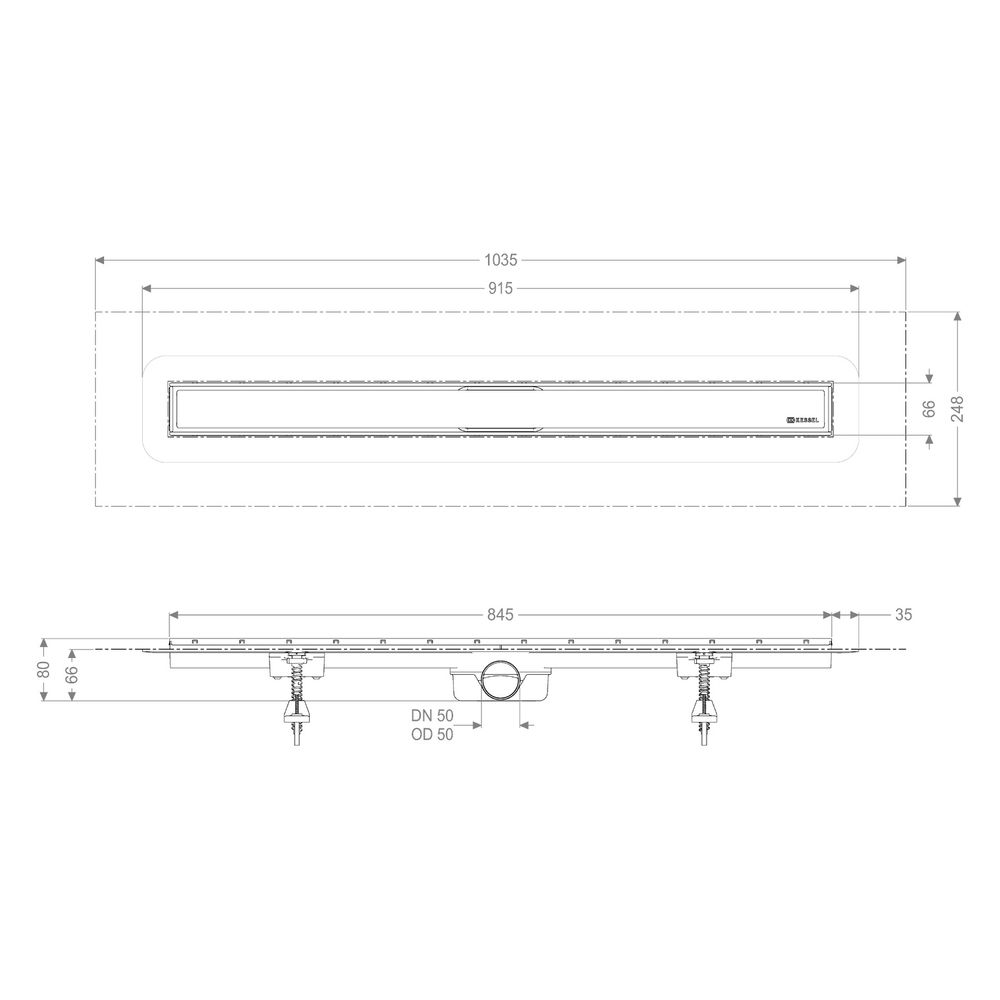

Das Rostdesign der Duschrinne ist optional befliesbar, wodurch die Abdeckung optisch in den Bodenbelag integriert werden kann. Die maximale Bodenbelaghöhe beträgt 15 mm. Mit einer Gesamtbreite von 191 mm und einer Außenmaßlänge von 915 mm ist die rechteckige Duschrinne für die Verlegung in Betonböden geeignet. Das mitgelieferte Gitter ist für Fliesen konzipiert.

Technische Daten

• Länge Gitter: 850 mm
• Nennweite (DN): 50
• Einbautiefe: 80 - 140 mm
• Breite (Außenmaß): 191 mm
• Höhe: 80 mm
• Sperrwasserhöhe: 22 mm
• Ablaufleistung bei 20 mm Aufstau: 0,7 l/s
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Belastungsklasse: K 3 (EN 1253-1)
• Gewicht netto: 2,28 kg

Die Kessel Linearis Duschrinne Compact DN 50 WaD bietet eine zuverlässige und ästhetische Lösung für die Linienentwässerung in bodengleichen Duschen. Mit einer Ablaufleistung von bis zu 0,7 l/s und der robusten Konstruktion aus ABS und Edelstahl 1.4301 (V2A) ist sie eine langlebige Wahl für den Innenbereich. Die flexible Einbautiefe von 80 mm bis 140 mm und die Möglichkeit zur individuellen Befliesung des Edelstahleinlegers unterstreichen die Anpassungsfähigkeit dieses Produkts.
