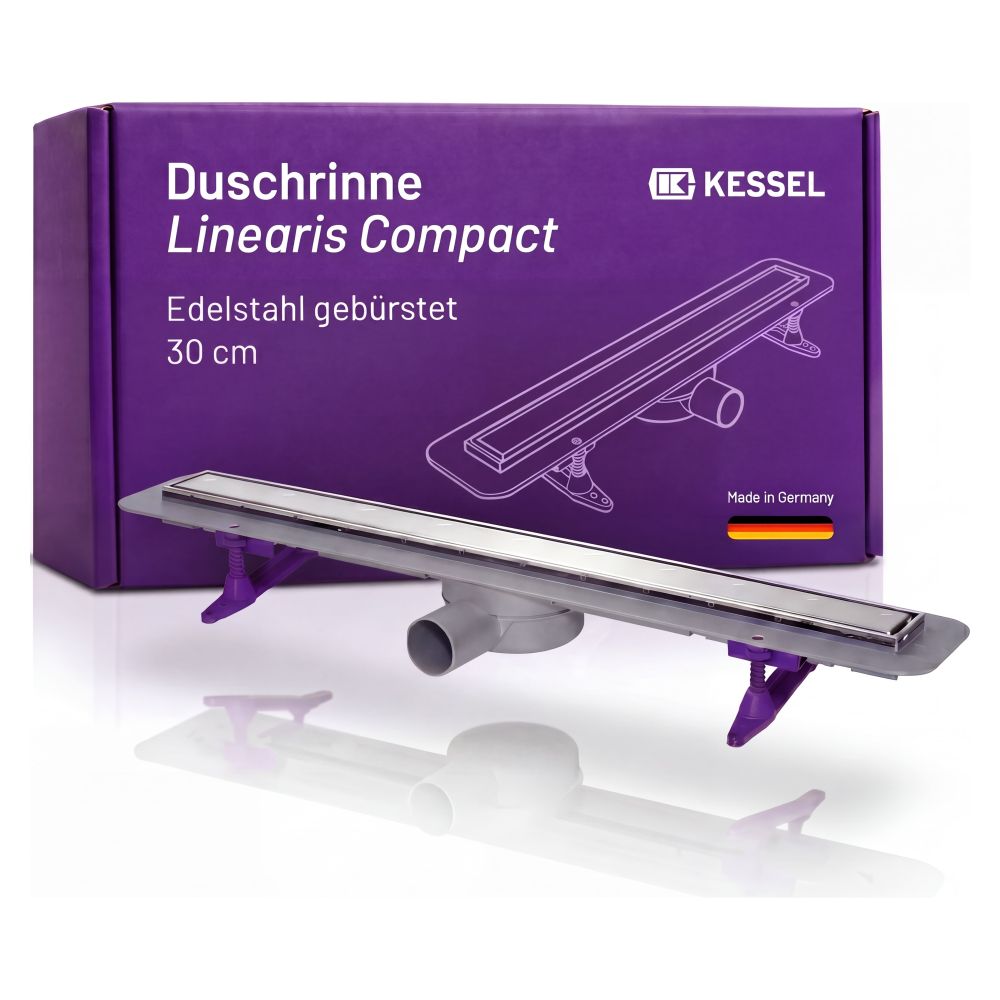

Kessel Linearis Duschrinne Compact DN 50 WaD, V2A, Länge 300mm

Die Kessel Linearis Duschrinne Compact DN 50 WaD mit einer Länge von 300 mm ist eine hochwertige Lösung für die Linienentwässerung im Innenbereich. Sie verfügt über eine Edelstahl-Abdeckung aus V2A und ist mit einer werksseitig angebrachten Dichtmanschette (WaD) nach DIN 18534 ausgestattet. Der angeschweißte Grundkörper aus ABS und der integrierte Geruchsverschluss machen diese Duschrinne zu einer zuverlässigen Wahl für moderne Bäder.

Welche Eigenschaften zeichnen die Linearis Compact Duschrinne aus?

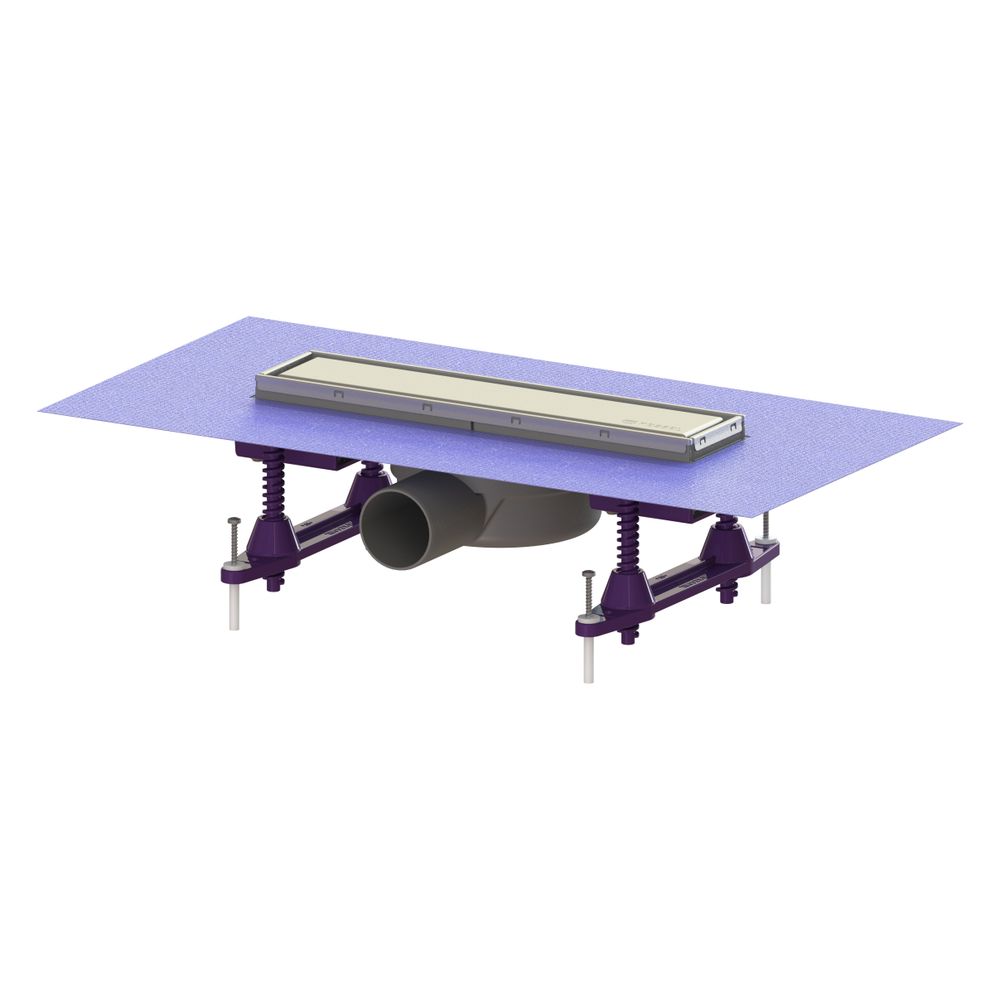

Die Duschrinne Linearis Compact ist speziell für die Linienentwässerung im Innenbereich geeignet. Ihr Grundkörper besteht aus robustem ABS und ist fest angeschweißt. Ein besonderes Merkmal ist der Edelstahleinleger, der sich gedreht einlegen und individuell befliesen lässt, um eine harmonische Integration in das Bodendesign zu ermöglichen. Die Duschrinne ist zudem mit vorbereiteten Sickerwasseröffnungen ausgestattet und verfügt über einen integrierten Geruchsverschluss, der unangenehme Gerüche effektiv fernhält. Die Abdichtung am Aufsatzstück erfolgt durch eine werksseitig angebrachte Dichtmanschette (WaD) gemäß DIN 18534, was eine hohe Dichtungssicherheit sicherstellt.

Welche Ablaufleistung und technischen Merkmale bietet die Duschrinne?

Die Kessel Linearis Duschrinne Compact ist für eine effiziente Wasserableitung ausgelegt. Sie erreicht eine Ablaufleistung von 0,6 l/s bei 10 mm Aufstau und 0,7 l/s bei 20 mm Aufstau. Ohne Aufstau beträgt die Ablaufleistung 0,5 l/s. Die Sperrwasserhöhe von 22 mm trägt zur Funktionssicherheit des Geruchsverschlusses bei. Die Duschrinne erfüllt die Anforderungen der Wassereinwirkungsklasse W3-I nach DIN 18534-1, was ihre Eignung für Bereiche mit hoher Wassereinwirkung unterstreicht.

Welche Materialien werden verwendet und welche Belastungsklasse ist gegeben?

Der Grundkörper der Duschrinne besteht aus widerstandsfähigem ABS. Die Abdeckung und der Rahmen sind aus hochwertigem Edelstahl 1.4301 (V2A) gefertigt, der für seine Korrosionsbeständigkeit bekannt ist. Die Oberfläche der Edelstahl-Abdeckung ist gebürstet und in Silber gehalten, was für eine ansprechende Optik sorgt. Die Duschrinne ist der Belastungsklasse K 3 nach EN 1253-1 zugeordnet, was eine Belastbarkeit von bis zu 300 kg bedeutet und sie für den Einsatz in privaten Bädern und ähnlichen Bereichen qualifiziert. Das Rostdesign ist optional befliesbar, und die Form des Aufsatzstücks ist eckig.

Welche Abmessungen sind für die Installation relevant?

Die Duschrinne Linearis Compact hat eine Außenlänge von 365 mm und eine Breite von 191 mm. Die Einbautiefe ist flexibel und liegt zwischen 80 mm und 140 mm, was eine Anpassung an verschiedene Bodenaufbauten ermöglicht. Die Gesamthöhe der Duschrinne beträgt 80 mm. Der Nenndurchmesser des Anschlusses (DN) beträgt 50, mit einem Rohraußendurchmesser von 50 mm. Der Rahmen der Abdeckung hat eine Länge von 300 mm und eine Breite von 66 mm, passend für eine maximale Bodenbelaghöhe von 15 mm. Die Form der Gitterlochung ist rechteckig, und die Duschrinne ist für Betonböden und Fliesen geeignet.

Technische Daten

• Nennweite (DN): 50
• Ablaufleistung (mit 20 mm Aufstau): 0,7 l/s
• Sperrwasserhöhe: 22 mm
• Einbautiefe: 80 - 140 mm
• Außenmaß Länge: 365 mm
• Breite: 191 mm
• Höhe: 80 mm
• Material Grundkörper: ABS
• Material Abdeckung/Rahmen: Edelstahl 1.4301 (V2A)
• Belastungsklasse: K 3 (EN 1253-1)

Die Kessel Linearis Duschrinne Compact bietet eine zuverlässige und ästhetische Lösung für die Linienentwässerung im Bad. Mit einer Ablaufleistung von bis zu 0,7 l/s und einer flexiblen Einbautiefe von 80 bis 140 mm passt sie sich verschiedenen Anforderungen an. Die Kombination aus robustem ABS-Grundkörper und korrosionsbeständigem Edelstahl 1.4301 (V2A) für Abdeckung und Rahmen, zusammen mit der Belastungsklasse K 3, stellt eine langlebige und sichere Funktion sicher.
