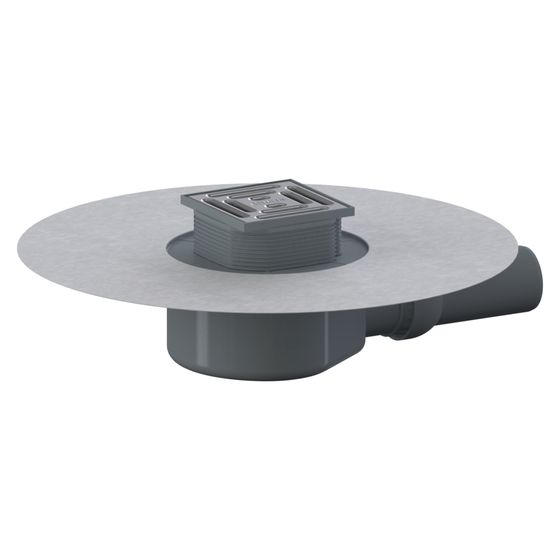

Dallmer DallDrain Pure Bodenablauf 100x100mm, DN 50, mit Kugelgelenk, ABS/PP/Edelstahl, 517005

Der DallDrain Pure Bodenablauf ermöglicht eine effiziente Entwässerung in Innenräumen und ist für den Einsatz in Betonböden mit Verbundabdichtungen konzipiert. Das System verfügt über einen seitlichen DN 50 Ablaufstutzen mit Kugelgelenk, das eine flexible Ausrichtung von 0 bis 15 Grad für einen spannungsfreien Anschluss an die Abwasserleitung erlaubt.

Montage und Abdichtung

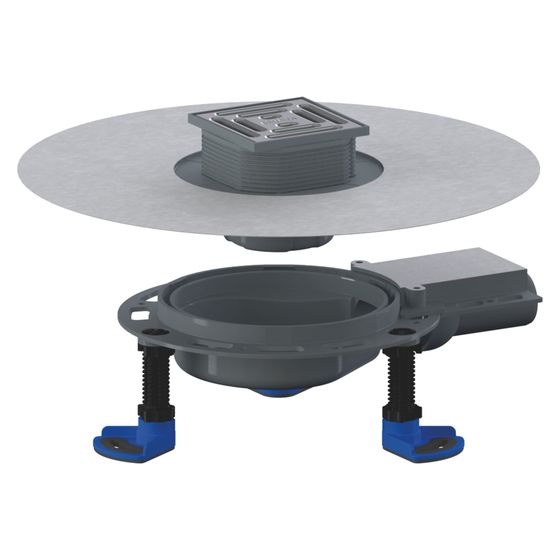

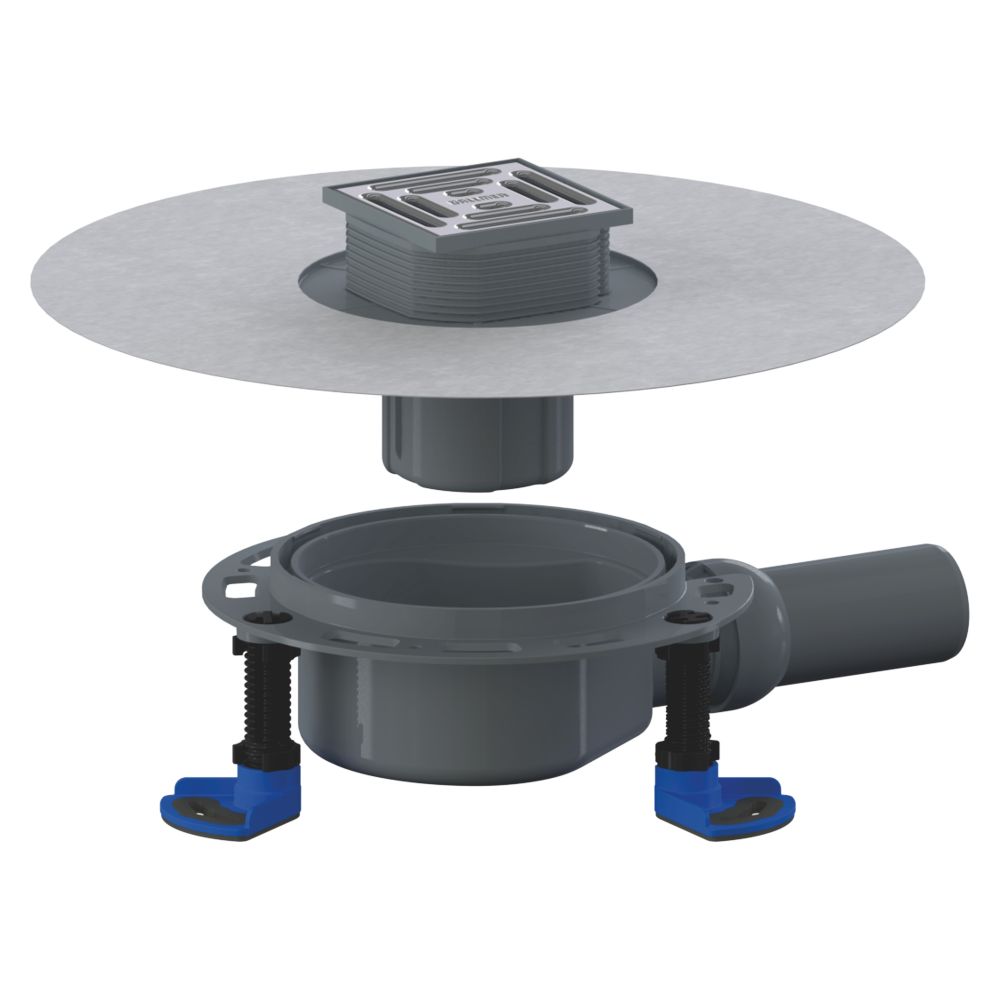

Das Ablaufgehäuse aus Polypropylen bietet eine Bauhöhe von 85 mm und ist mit drei schallentkoppelten Montagefüßen zur präzisen Höheneinstellung zwischen 85 und 250 mm ausgestattet. Zur normgerechten Einbindung in Verbundabdichtungen gemäß DIN 18534 ist eine einklickbare, rissüberbrückende Dichtmanschette enthalten. Umlaufende Verankerungen ermöglichen eine kraftschlüssige Einbettung im Estrich. Der zweiteilige Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar und bietet eine Sperrwasserhöhe von 50 mm.

Material und Anpassung

Der 100 x 100 mm große Rost besteht aus hochwertigem Edelstahl 1.4301 und ist für die Belastungsklasse K 3 bis 300 kg ausgelegt. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 2,5 mm seitenverstellen.

Die Kombination aus flexibler Montage durch das Kugelgelenk und der normgerechten Abdichtung macht diesen Bodenablauf zu einer zuverlässigen Lösung für moderne Bodenaufbauten. Mit einer Ablaufleistung von 0,92 l/s nach DIN EN 1253 stellt das System eine hohe Entwässerungskapazität sicher. Die robuste Materialwahl aus Edelstahl und Kunststoff sowie die einfache Wartung durch den herausnehmbaren Verschluss unterstützen einen dauerhaften und hygienischen Betrieb.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 0,92 l/s
• Sperrwasserhöhe: 50 mm
• Bauhöhe: 85 - 250 mm
• Rostmaß: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbarkeit Kugelgelenk: 0 - 15 Grad

Lieferumfang

• 1x Bodenablauf DallDrain Pure
