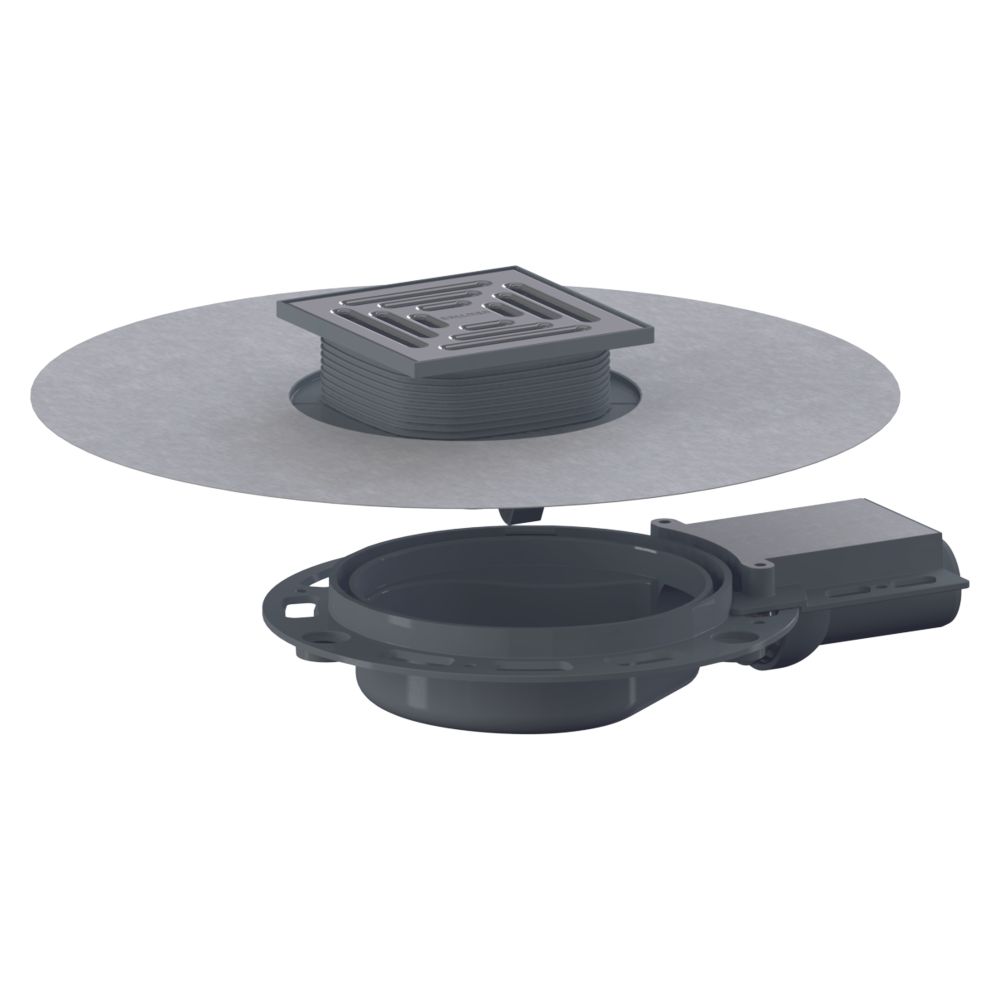

Dallmer DallDrain Pure Plan OM Bodenablauf 120x120mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517609

Der Bodenablauf DallDrain Pure Plan OM ermöglicht eine effiziente Entwässerung in bodengleichen Duschen und Nassräumen. Mit einer geringen Bauhöhe von 55 mm und einem flexiblen Kugelgelenk am Ablaufstutzen eignet sich das System für Sanierungen und Neubauten mit begrenztem Platzangebot.

Flexibler Einbau und sichere Abdichtung

Das Ablaufgehäuse aus Polypropylen verfügt über umlaufende Verankerungen zur kraftschlüssigen Einbettung in den Estrich sowie ein Estrichverstärkungselement. Für den normgerechten Anschluss an Verbundabdichtungen gemäß DIN 18534 ist eine einklickbare, rissüberbrückende Dichtmanschette enthalten. Der Aufsatz ist für Bodenbelagstärken von 10 bis 36 mm kürzbar und lässt sich zur präzisen Ausrichtung um bis zu 9,5 mm seitenverstellen.

Wartungsfreundliche Technik

Der mechanisch wirkende Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar. Der seitliche Ablaufstutzen in DN 40 ist mittels Kugelgelenk um 0 bis 15 Grad verstellbar, wodurch ein spannungsfreier Anschluss an die Abwasserleitung sichergestellt wird. Der Edelstahlrost ist für die Belastungsklasse K 3 bis 300 kg ausgelegt.

Technische Daten

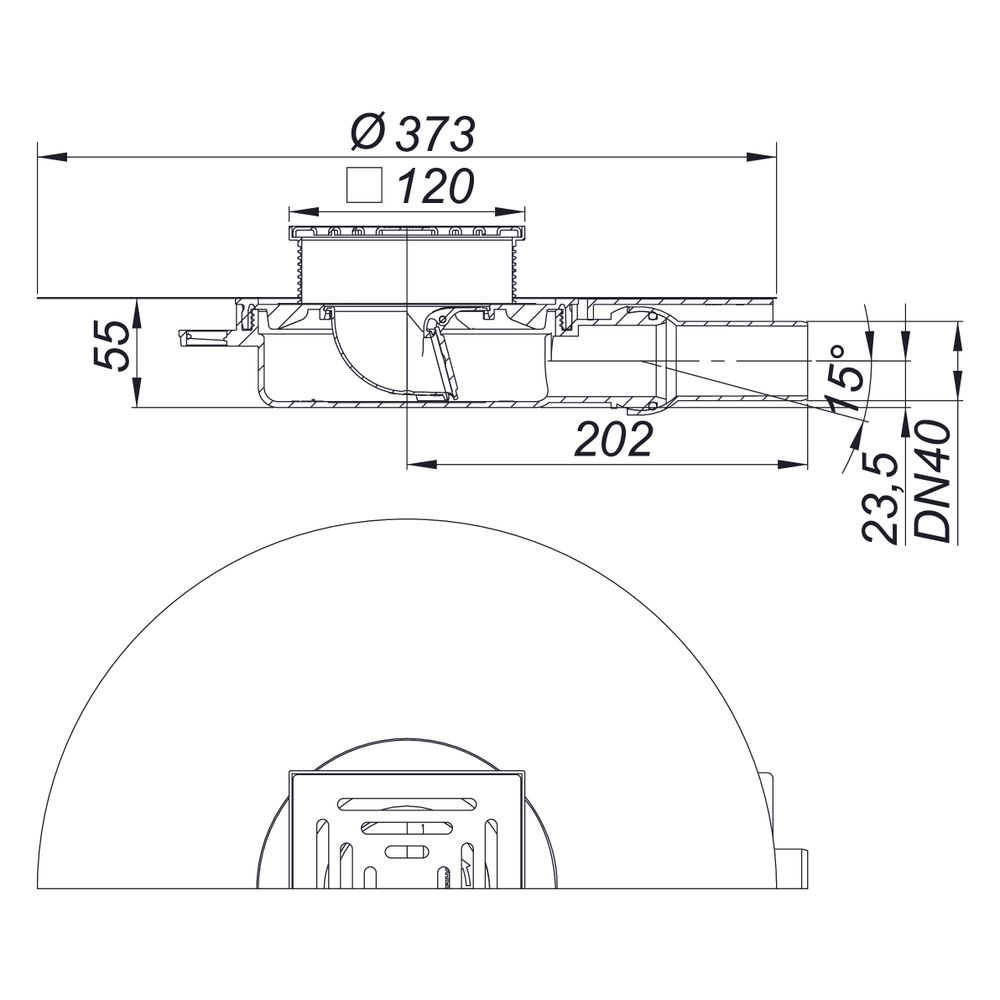

• Bauhöhe: 55 mm
• Nenndurchmesser: DN 40
• Ablaufleistung: 0,7 l/s
• Rostmaß: 120 x 120 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbarkeit Kugelgelenk: 0 - 15 Grad
• Bodenbelagsstärke: 10 - 36 mm

Dieser Bodenablauf überzeugt durch seine kompakte Bauweise und hohe Funktionalität. Mit einer Ablaufleistung von 0,7 l/s nach DIN EN 1253, dem verstellbaren Kugelgelenk und der integrierten Dichtmanschette bietet das System eine sichere Entwässerungslösung für moderne Badezimmer.

Lieferumfang

• 1x Bodenablauf DallDrain Pure Plan OM
• 1x Bauschutzabdeckung
