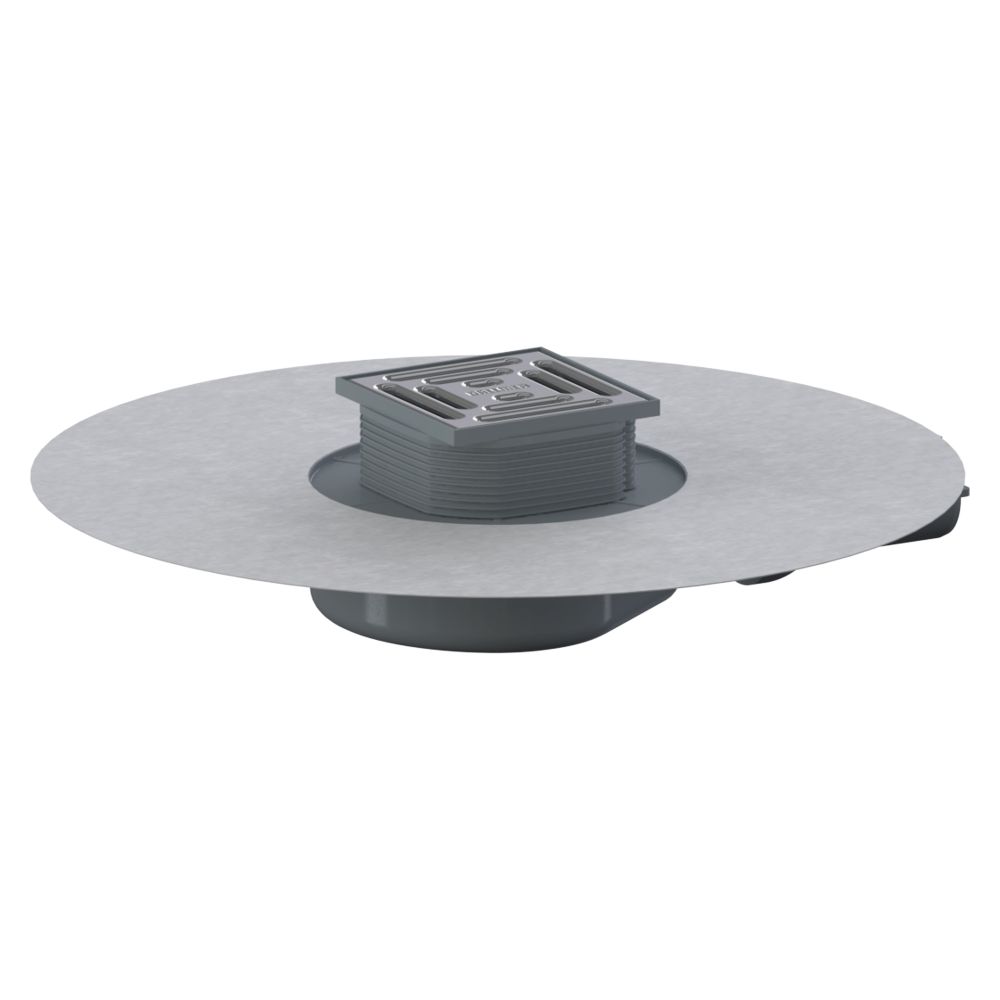

Dallmer DallDrain Pure Plan OM Bodenablauf 100x100mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517586

Der Bodenablauf DallDrain Pure Plan OM ermöglicht eine effiziente Entwässerung in flachen Bodenkonstruktionen. Mit einer geringen Bauhöhe von 55 mm und einem flexiblen Kugelgelenk am seitlichen Ablaufstutzen eignet sich das System für den spannungsfreien Anschluss an Abwasserleitungen. Die Kombination aus robustem Polypropylen und einem Edelstahlrost bietet eine langlebige Lösung für den Innenbereich.

Zuverlässige Abdichtung und Montage

Das Ablaufgehäuse verfügt über umlaufende Verankerungen zur kraftschlüssigen Einbettung in den Estrich sowie ein Verstärkungselement zum Schutz der Bodenkonstruktion. Für den normgerechten Anschluss an Verbundabdichtungen gemäß DIN 18534 ist eine einklickbare, rissüberbrückende Dichtmanschette enthalten. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur präzisen Ausrichtung um 2,5 mm seitenverstellen.

Wartungsfreundliche Konstruktion

Der mechanisch wirkende Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar, was eine einfache Reinigung sicherstellt. Das Kugelgelenk am Ablaufstutzen erlaubt eine flexible Neigungsverstellung von 0 bis 15 Grad, wodurch sich der Ablauf optimal an die baulichen Gegebenheiten anpassen lässt.

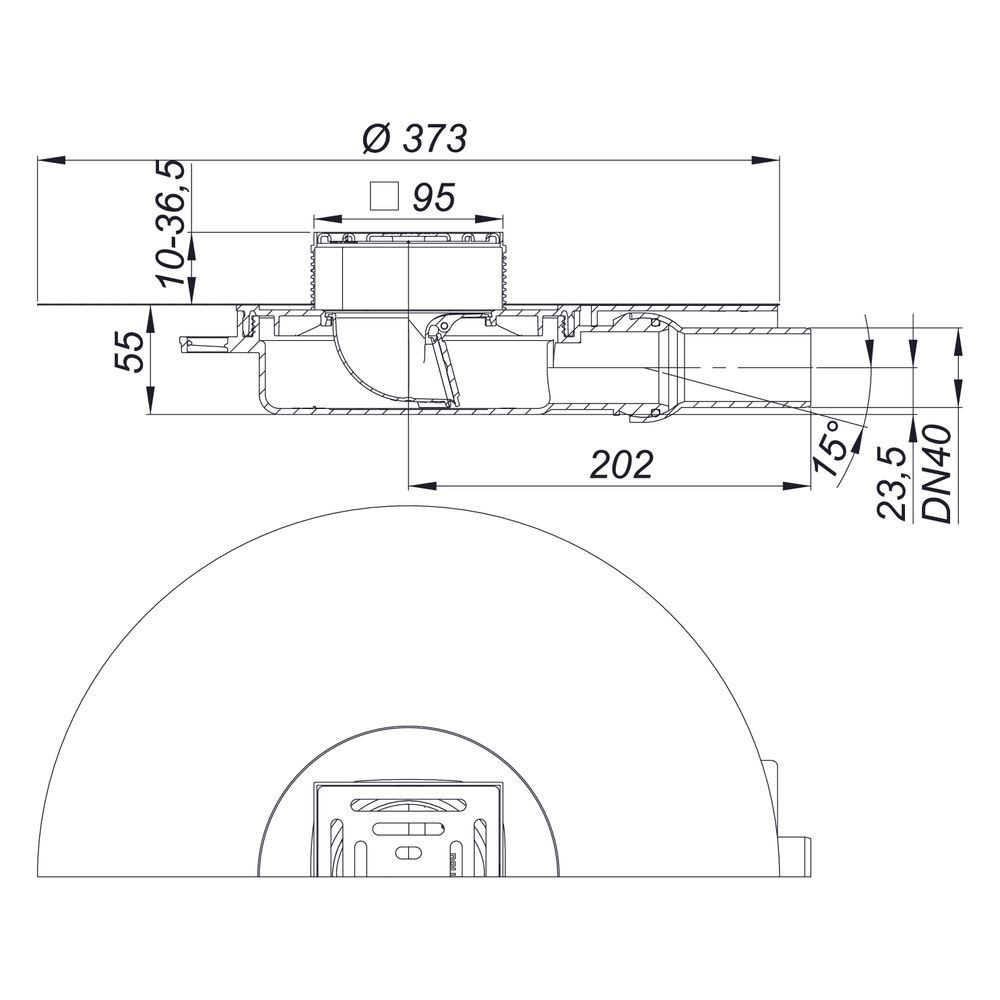

Technische Daten

• Bauhöhe: 55 mm
• Nenndurchmesser: DN 40
• Ablaufleistung: 0,7 l/s
• Belastungsklasse: K 3 (300 kg)
• Rostmaß: 100 x 100 mm
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbarkeit Kugelgelenk: 0 - 15 Grad
• Verstellbarkeit Aufsatz: 10 - 36 mm

Durch die flache Bauweise von 55 mm und die Ablaufleistung von 0,7 l/s bietet dieser Bodenablauf eine leistungsstarke Entwässerung. Die integrierte Dichtmanschette und das verstellbare Kugelgelenk erleichtern die fachgerechte Installation, während der mechanische Geruchsverschluss und der Edelstahlrost der Klasse K 3 für dauerhafte Funktionalität und eine Belastbarkeit von 300 kg sorgen.
