Dallmer DallDrain Pure senkrecht OM Bodenablauf 120x120mm, DN 50, ABS/PP/Edelstahl, 517692

Der Bodenablauf DallDrain Pure von Dallmer ermöglicht eine effiziente senkrechte Entwässerung in Sanitärbereichen. Das System zeichnet sich durch eine hohe Ablaufleistung von 1,3 l/s sowie eine flexible Anpassung an unterschiedliche Bodenaufbauten aus und ist für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534 konzipiert.

Montage und Abdichtung

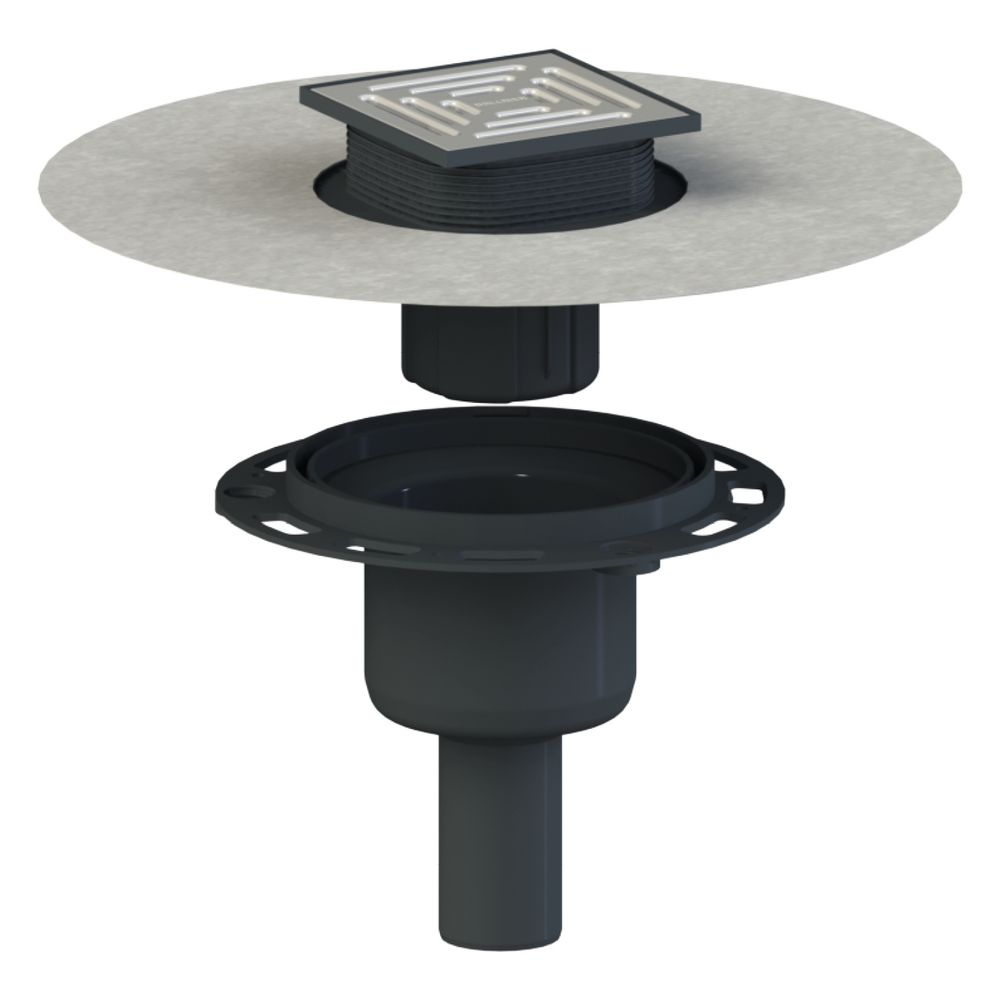

Das Ablaufgehäuse aus schlagfestem Polypropylen verfügt über umlaufende Estrichverankerungen zur kraftschlüssigen Einbettung. Eine einklickbare, rissüberbrückende Dichtmanschette sorgt für einen normgerechten Anschluss an Verbund- und Bahnenabdichtungen. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich mittels Positionierhilfe um +/- 9,5 mm seitenverstellen.

Wartung und Hygiene

Der zweiteilige Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar, was eine einfache Wartung ermöglicht. Mit einer Sperrwasserhöhe von 50 mm wird ein zuverlässiger Schutz gegen Geruchsbildung sichergestellt. Der Edelstahlrost der Belastungsklasse K 3 ist in einen robusten Kunststoffrahmen integriert und bietet eine stabile Oberfläche für den täglichen Gebrauch.

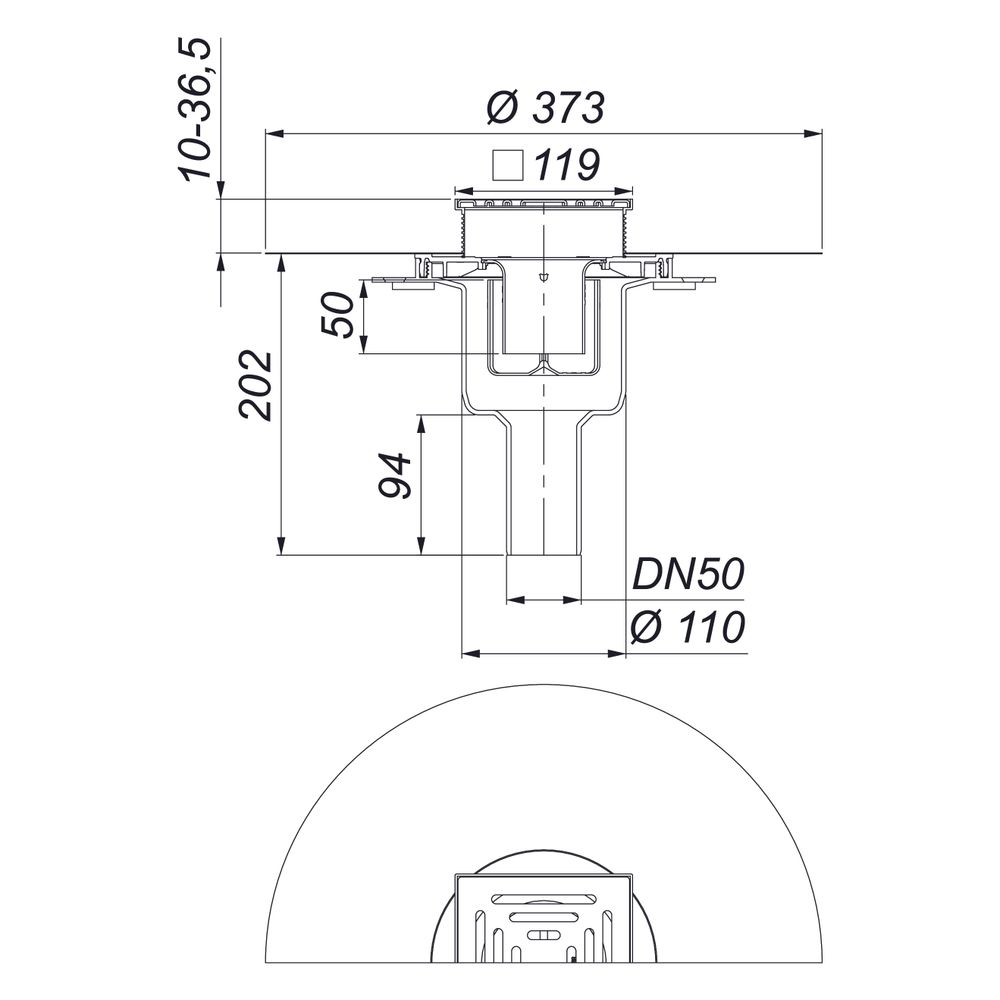

Technische Daten

• Ablaufleistung: 1,3 l/s
• Nenndurchmesser: DN 50
• Aufsatzmaß: 120 x 120 mm
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Höhenverstellbarkeit: 10 - 36 mm
• Seitliche Verstellbarkeit: +/- 9,5 mm

Dieser Bodenablauf kombiniert eine hohe Ablaufleistung von 1,3 l/s mit einer präzisen Anpassbarkeit an bauliche Gegebenheiten. Durch die normgerechte Abdichtungsschnittstelle und den leicht zu reinigenden Verschluss mit 50 mm Sperrwasserhöhe bietet das System eine langlebige Lösung für die Entwässerung. Die Belastungsklasse K 3 mit einer Tragfähigkeit von 300 kg sowie der hochwertige Edelstahlrost ermöglichen dabei eine dauerhafte Stabilität.
