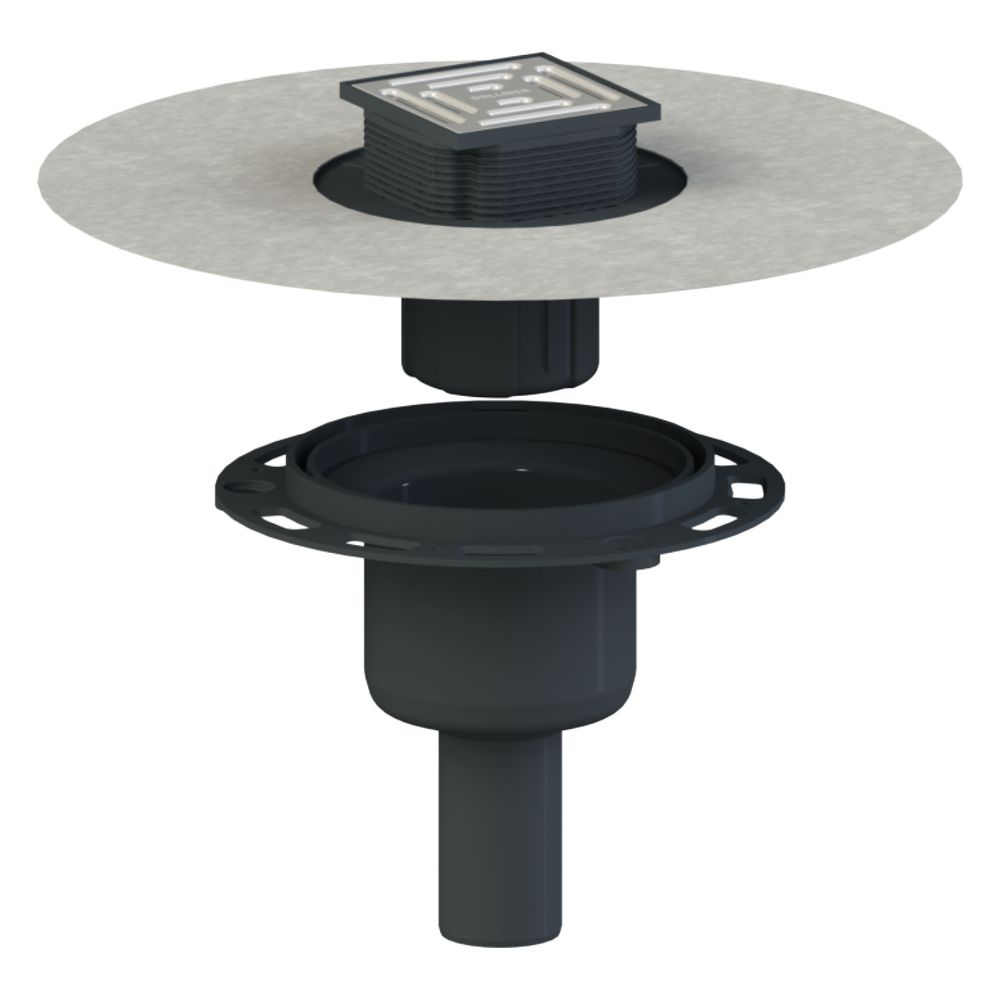

Dallmer DallDrain Pure senkrecht OM Bodenablauf 100x100mm, DN 50, ABS/PP/Edelstahl, 517685

Der Bodenablauf DallDrain Pure in senkrechter Ausführung ermöglicht eine zuverlässige Entwässerung in Nassräumen. Das Modell zeichnet sich durch eine hohe Ablaufleistung sowie eine flexible Anpassbarkeit an unterschiedliche Bodenaufbauten aus und ist für den sicheren Anschluss an Verbundabdichtungen konzipiert.

Funktionalität und Montage

Das Ablaufgehäuse aus Polypropylen verfügt über eine integrierte Sekundärentwässerung sowie umlaufende Verankerungen, die eine kraftschlüssige Einbettung in den Estrich unterstützen. Zur Abdichtung ist eine einklickbare, rissüberbrückende Dichtmanschette enthalten, die den normgerechten Anschluss an Verbundabdichtungen gemäß DIN 18534 sicherstellt. Der zweiteilige Geruchs- und Reinigungsverschluss ist für Wartungszwecke vollständig entnehmbar und bietet eine Sperrwasserhöhe von 50 mm.

Anpassung an den Bodenbelag

Der Aufsatz ist für Bodenbeläge mit einer Stärke von 10 bis 36 mm inklusive Kleber kürzbar und lässt sich zur exakten Ausrichtung um +/- 2,5 mm seitenverstellen. Der Edelstahlrost im Kunststoffrahmen ist für die Belastungsklasse K 3 ausgelegt, was einer Belastung von bis zu 300 kg entspricht.

Die Kombination aus dem robusten Ablaufgehäuse aus Polypropylen und dem hochwertigen Edelstahlrost 1.4301 sorgt für Langlebigkeit im täglichen Einsatz. Mit einer Ablaufleistung von 1,3 l/s nach DIN EN 1253 bewältigt der Ablauf anfallendes Wasser effizient. Die einfache Höhenanpassung und die integrierte Dichtmanschette erleichtern die fachgerechte Installation in Betonböden.

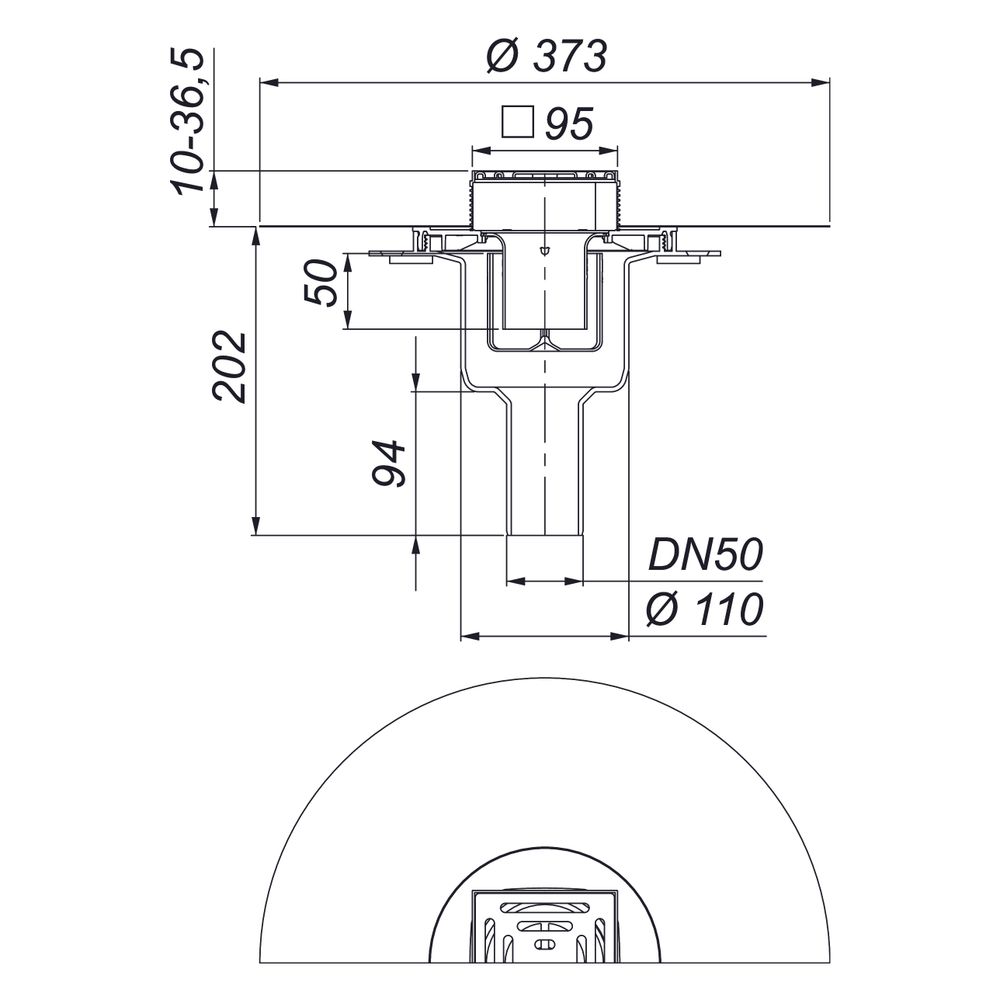

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 1,3 l/s
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (300 kg)
• Rostmaß: 100 x 100 mm
• Material Ablauf: Polypropylen
• Material Rost: Edelstahl 1.4301
• Verstellbereich Aufsatz: 10 - 36 mm

Lieferumfang

• 1x Bodenablauf DallDrain Pure
• 1x Edelstahlrost
• 1x Dichtmanschette
• 1x Bauschutzabdeckung
