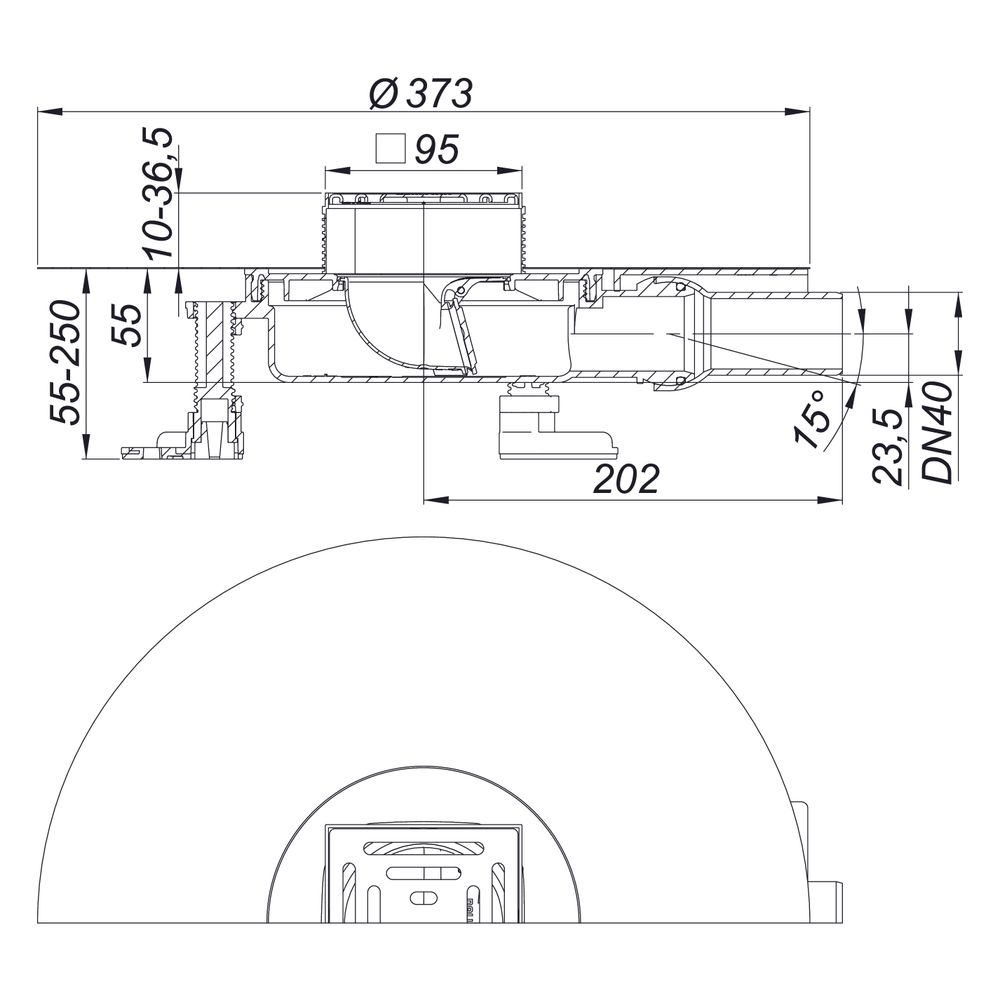

Dallmer DallDrain Pure Plan Bodenablauf 100x100mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517074

Der Bodenablauf DallDrain Pure Plan ermöglicht eine effiziente Entwässerung in bodengleichen Duschen und Nassräumen. Mit einer minimalen Bauhöhe von 55 mm und einem flexiblen Kugelgelenk am Ablaufstutzen eignet sich das System für Sanierungen und Neubauten mit begrenztem Platzangebot.

Flexibilität bei der Montage

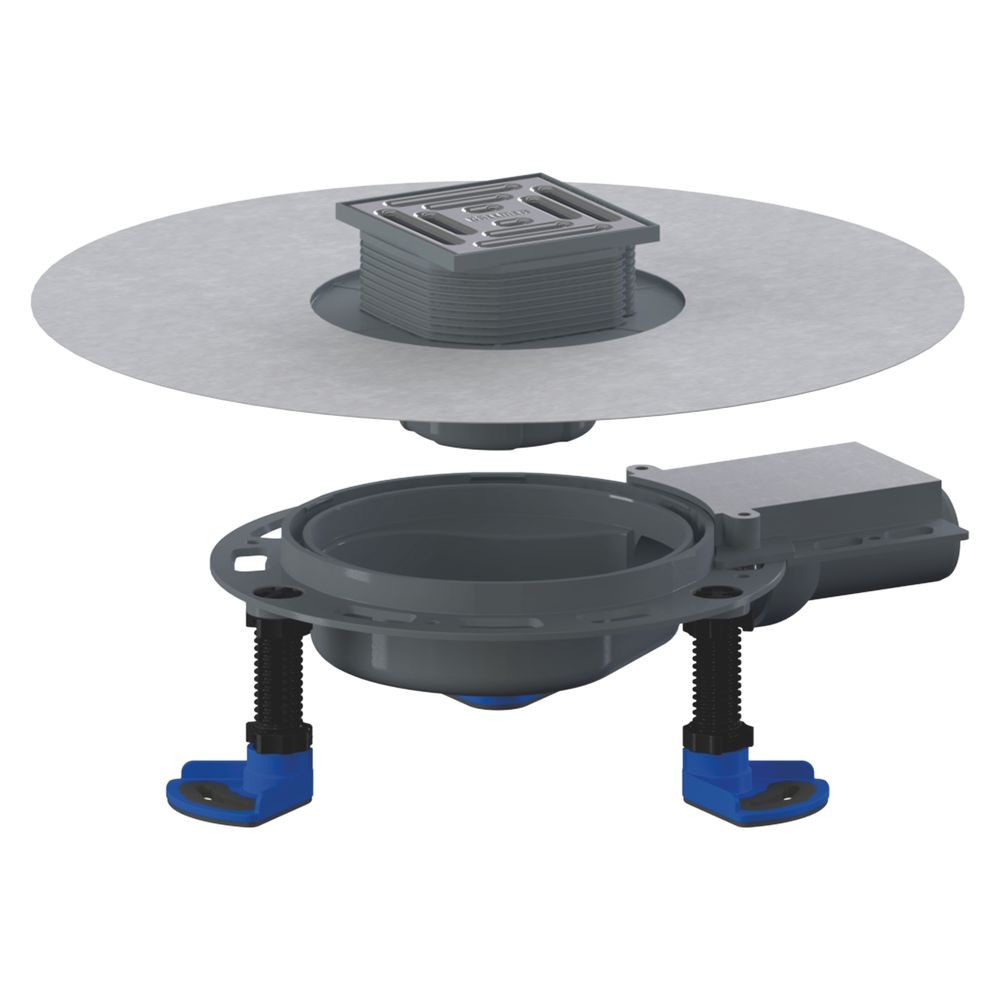

Das Ablaufgehäuse aus Polypropylen verfügt über drei schallentkoppelte Montagefüße, die eine präzise Höheneinstellung von 55 bis 250 mm erlauben. Zur sicheren Einbindung in den Estrich ist das Gehäuse mit umlaufenden Verankerungen und einem Estrichverstärkungselement ausgestattet. Der seitliche Ablaufstutzen in DN 40 lässt sich mittels Kugelgelenk um 0 bis 15 Grad neigen, was einen spannungsfreien Anschluss an das Abwassersystem sicherstellt.

Abdichtung und Wartung

Für den normgerechten Anschluss an Verbundabdichtungen gemäß DIN 18534 ist eine einklickbare, rissüberbrückende Dichtmanschette enthalten. Der mechanisch wirkende Geruchs- und Reinigungsverschluss ist zur einfachen Wartung vollständig entnehmbar. Der Aufsatz mit Edelstahlrost ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 2,5 mm seitenverstellen.

Technische Daten

• Bauhöhe: 55 mm
• Nenndurchmesser: DN 40
• Ablaufleistung: 0,7 l/s
• Rostmaß: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbereich Kugelgelenk: 0 - 15 Grad
• Höhenverstellbarkeit: 55 - 250 mm

Durch die Kombination aus geringer Bauhöhe, variabler Ausrichtung und der integrierten Dichtmanschette bietet dieser Bodenablauf eine zuverlässige Lösung für die fachgerechte Entwässerung. Mit einer Ablaufleistung von 0,7 l/s und der robusten Belastungsklasse K 3 ist das System für den dauerhaften Einsatz in privaten Sanitärbereichen ausgelegt. Die einfache Wartung durch den entnehmbaren Verschluss sowie die flexible Anpassung an unterschiedliche Bodenbelagsstärken erleichtern die Installation und den Betrieb.

Lieferumfang

• 1x Bodenablauf DallDrain Pure Plan
• 1x Aufsatz mit Edelstahlrost
• 1x Dichtmanschette
• 1x Bauschutzabdeckung
