Dallmer DallDrain Pure senkrecht Bodenablauf 100x100mm, DN 50/100, ABS/PP/Edelstahl, 517128

Dieser Bodenablauf für die senkrechte Montage überzeugt durch eine hohe Ablaufleistung und eine flexible Anpassung an verschiedene Bodenaufbauten. Das System ist für den sicheren Anschluss an Verbundabdichtungen optimiert und bietet durch schallentkoppelte Montagefüße eine präzise Ausrichtung. Dank der robusten Materialkombination aus Polypropylen und Edelstahl eignet sich die Lösung ideal für den Einsatz in Sanitärbereichen.

Funktionalität und Montage

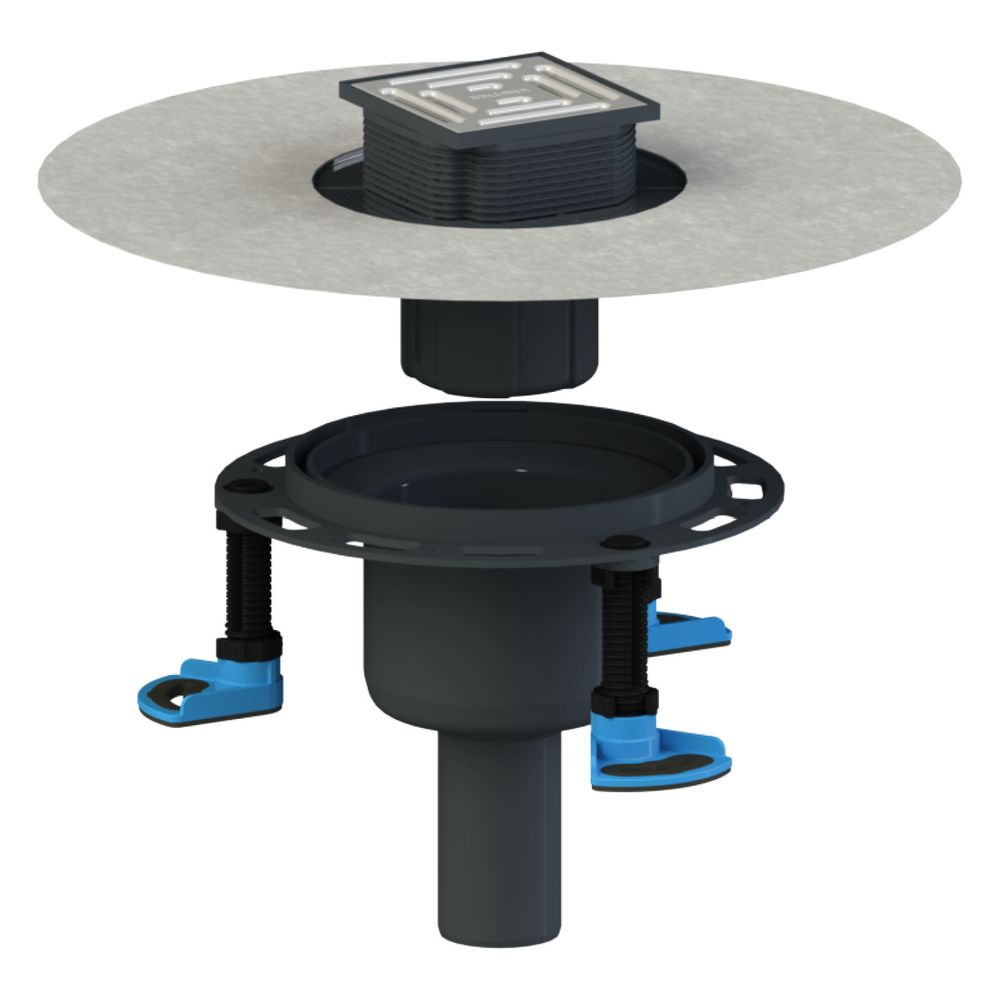

Der Ablauf verfügt über ein Gehäuse aus schlagfestem Polypropylen mit integrierter Sekundärentwässerung. Die drei schallentkoppelten Montagefüße ermöglichen eine flexible Höheneinstellung von 47 bis 250 mm, während umlaufende Verankerungen eine kraftschlüssige Einbettung in den Estrich sicherstellen. Für eine zuverlässige Abdichtung sorgt die einklickbare, rissüberbrückende Dichtmanschette, die den Anforderungen der DIN 18534 entspricht. Der zweiteilige Geruchs- und Reinigungsverschluss ist zur einfachen Wartung vollständig herausnehmbar.

Anpassungsfähigkeit im Bodenaufbau

Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und bietet durch eine integrierte Positionierhilfe eine Seitenverstellbarkeit von +/- 2,5 mm. Dies erlaubt eine exakte Ausrichtung des Edelstahlrostes im Rahmen. Die Konstruktion ist für die Belastungsklasse K 3 ausgelegt und hält einer Belastung von bis zu 300 kg stand.

Technische Daten

• Ablaufleistung: 1,3 l/s
• Nenndurchmesser: DN 50
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (300 kg)

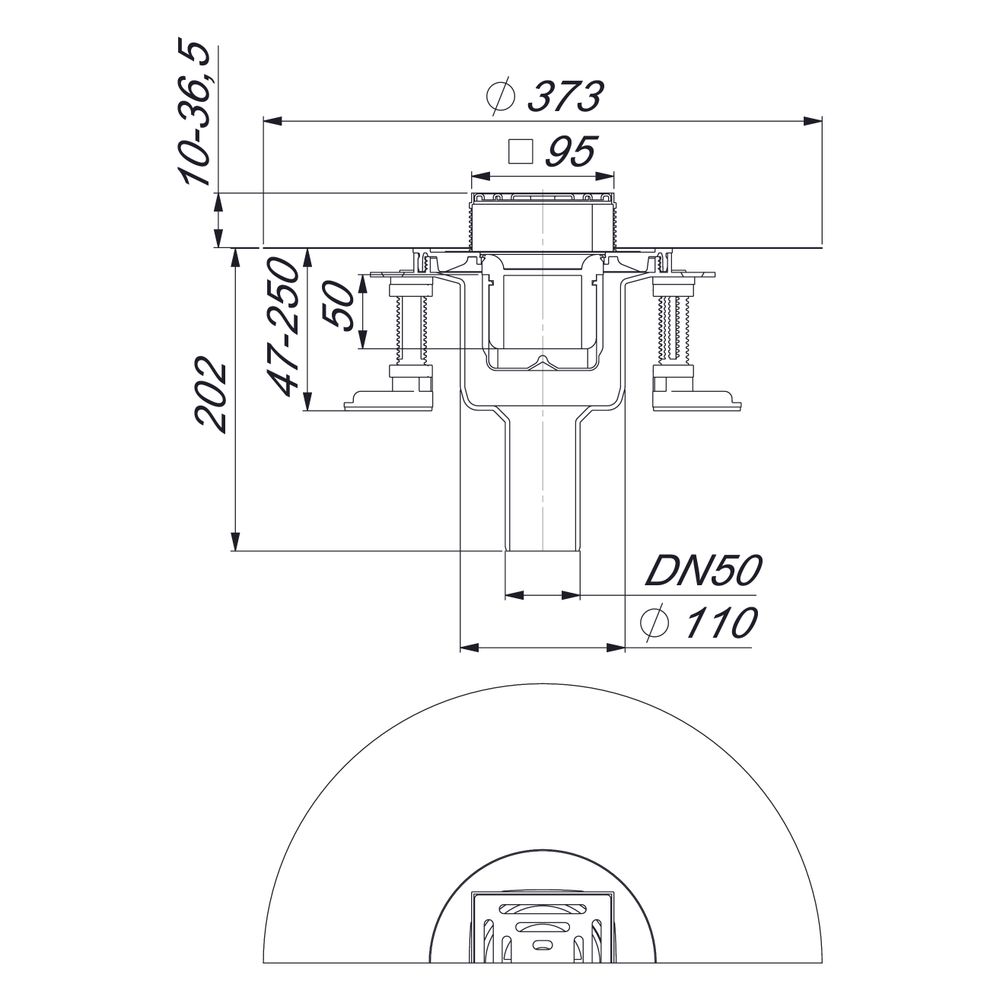

• Höhenverstellbarkeit: 47 - 250 mm
• Rostmaß: 100 x 100 mm
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen

Die Kombination aus einer Ablaufleistung von 1,3 l/s und der normgerechten Sperrwasserhöhe von 50 mm sorgt für eine effiziente Entwässerung. Durch die präzise Höhenverstellbarkeit von 47 bis 250 mm und den hochwertigen Edelstahlrost ist das System eine zuverlässige Wahl für den fachgerechten Einbau in Betonböden. Die einfache Wartung durch den herausnehmbaren Geruchsverschluss und die sichere Anbindung an Verbundabdichtungen runden das Leistungsprofil dieses Bodenablaufs ab.

Lieferumfang

• 1x Bodenablauf DallDrain Pure
• 1x Bauschutzabdeckung
