IMI Pneumatex Sicherheitsventil DSV 40-3.0 H, Ansprechdruck 3,0 bar, G 1 1/2" x G 2", Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 40-3,0 H aus Rotguss ist ein federbelastetes Präzisionsventil, das für die zuverlässige Absicherung des maximalen Drucks an Wärmeerzeugern und in Heizwassersystemen konzipiert wurde. Es ist von Hand anlüftbar, besitzt einen durch eine Membrane geschützten Federraum und ist für den senkrechten Einbau vorgesehen. Das Ventil eignet sich auch für Systeme mit einem Frostschutzmittelzusatz von bis zu 30 %.

Welche Funktion erfüllt das IMI Pneumatex Sicherheitsventil?

Das IMI Pneumatex Sicherheitsventil DSV 40-3,0 H aus Rotguss dient der Absicherung des maximalen Drucks in Heizwassersystemen und an Wärmeerzeugern. Als Präzisionsventil ist es darauf ausgelegt, kleine Öffnungs- und Schließdruckdifferenzen zu ermöglichen. Die Konstruktion ist federbelastet und erlaubt ein manuelles Anlüften. Eine schützende Membrane im Federraum trägt zur Langlebigkeit und Funktionssicherheit bei. Das Ventil ist in einer secuguard-Ausführung erhältlich.

Wie ist das Ventil aufgebaut und zu installieren?

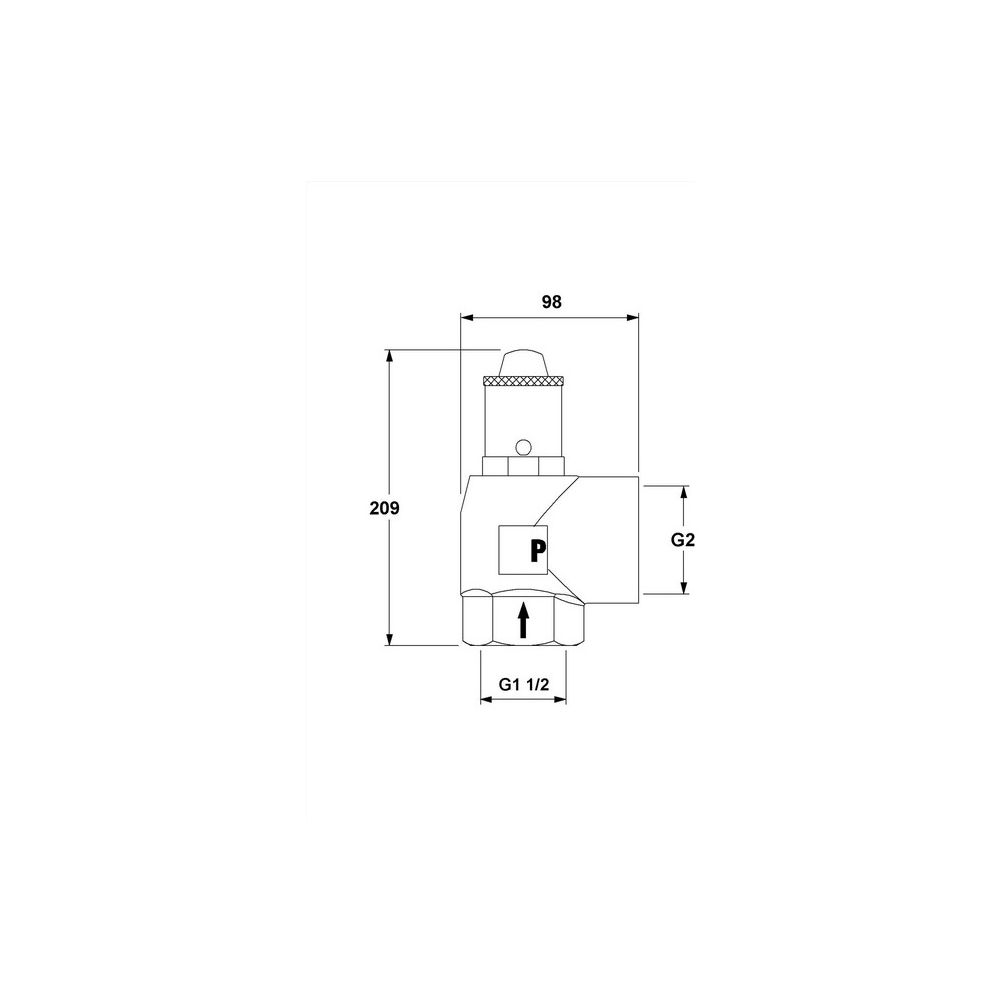

Für das DSV 40-3,0 H ist ein senkrechter Einbau vorgesehen. Die Eintritts- und Austrittsseite sind mit Innengewinde ausgeführt, wobei die Austrittsseite vergrößert ist. Der Anschluss für den Eintritt ist G 1 1/2 und für den Austritt G 2. Das Gehäuse besteht aus Rotguss. Die Installation erfordert kein Spezialwerkzeug.

Für welche Medien und Bedingungen ist das Ventil geeignet?

Das Sicherheitsventil ist für Heizwassersysteme und den Dauerbetrieb geeignet. Es kann in Systemen mit einem Frostschutzmittelzusatz von bis zu 30 % eingesetzt werden. Der Einsatz ist in Anlagen nach EN 12828 und SWKI 93-1 möglich.

Technische Daten

• Ansprechdruck: 3,0 bar
• Öffnungsdruckdifferenz: 0,5 bar
• Schließdruckdifferenz: 0,5 bar
• Abblaseleistung Dampf: 600 kW
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss Eintritt: G 1 1/2
• Anschluss Austritt: G 2
• Werkstoff Gehäuse: Rotguss
• Druckstufe: PN 10

Das IMI Pneumatex Sicherheitsventil DSV 40-3,0 H aus Rotguss bietet eine zuverlässige und präzise Druckabsicherung für Heizwassersysteme. Mit einem Ansprechdruck von 3,0 bar und einer Abblaseleistung von 600 kW für Dampf ist es für anspruchsvolle Anwendungen geeignet. Die robuste Rotguss-Konstruktion und der breite Temperaturbereich von -10 °C bis 120 °C unterstreichen die Leistungsfähigkeit und Langlebigkeit dieses Ventils.
