IMI Pneumatex Sicherheitsventil DSV 25-3.0 H, Ansprechdruck 3,0 bar, G 1" x G 1 1/4", Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 25-3,0 H aus Rotguss ist ein federbelastetes Präzisionsventil, das zur Absicherung des maximalen Druckes an Wärmeerzeugern in Heizwassersystemen dient. Es ist von Hand anlüftbar, der Federraum ist durch eine Membrane geschützt und es ist für den senkrechten Einbau konzipiert. Das Ventil ist für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1 geeignet und kann auch in Systemen mit bis zu 30% Frostschutzmittelzusatz verwendet werden.

Wie funktioniert das IMI Pneumatex Sicherheitsventil?

Das federbelastete Sicherheitsventil DSV 25-3,0 H öffnet bei einem Ansprechdruck von 3,0 bar. Es ist als Präzisionsventil konzipiert, um kleine Öffnungs- und Schließdruckdifferenzen sicherzustellen. Die Öffnungsdruckdifferenz beträgt 0,5 bar, ebenso die Schließdruckdifferenz. Im Falle einer Drucküberschreitung bietet es eine Abblaseleistung (Dampf) von 200 kW.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Sicherheitsventil ist federbelastet und von Hand anlüftbar. Sein Federraum wird durch eine schützende Membrane abgedichtet. Für die Installation sind sowohl die Eintritts- als auch die Austrittsseite mit Innengewinde ausgestattet. Die Austrittsseite ist vergrößert ausgeführt, um einen effizienten Abfluss zu ermöglichen. Der senkrechte Einbau ist für die korrekte Funktion des Ventils vorgesehen.

Für welche Einsatzbereiche und Medien ist das Ventil geeignet?

Das Ventil ist speziell für Heizwassersysteme konzipiert und kann auch mit Frostschutzmittelzusätzen von bis zu 30% betrieben werden. Es findet Anwendung in Anlagen, die den Normen EN 12828 und SWKI 93-1 entsprechen. Die Ausführung als secuguard-Variante unterstreicht die Sicherheitsfunktion des Ventils.

Welche technischen Grenzwerte und Anschlussdaten sind relevant?

Das Ventil ist für einen maximal zulässigen Druck von 10 bar und einen minimal zulässigen Druck von 0 bar ausgelegt. Die maximal zulässige Temperatur beträgt 120 °C, die minimal zulässige Temperatur -10 °C. Der Anschluss an der Eintrittsseite ist G 1, während die Austrittsseite G 1 1/4 misst. Das Gehäuse besteht aus Bronze und die Druckstufe beträgt PN 10.

Technische Daten

• Ansprechdruck: 3,0 bar
• Öffnungsdruckdifferenz: 0,5 bar
• Schließdruckdifferenz: 0,5 bar
• Abblaseleistung (Dampf): 200 kW
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C

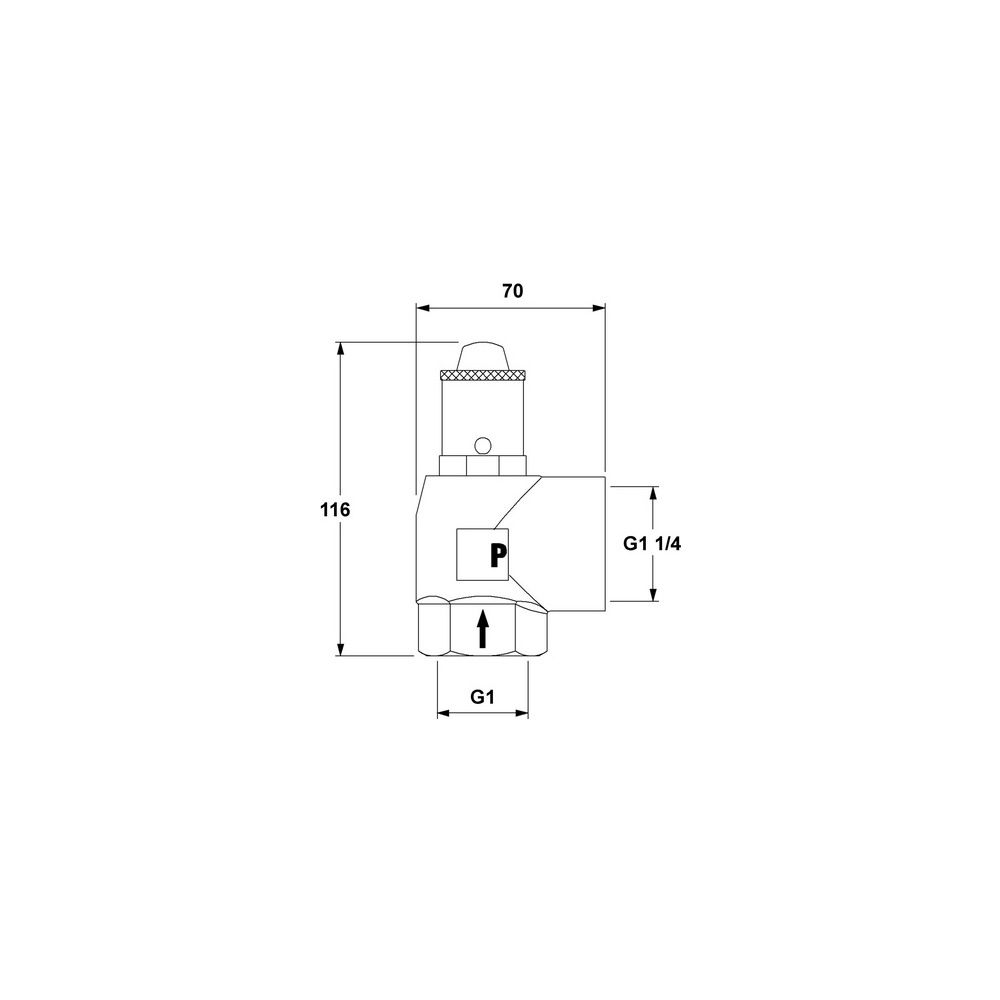

• Anschluss Eintritt: G 1
• Anschluss Austritt: G 1 1/4
• Bauhöhe: 116 mm
• Werkstoff Gehäuse: Bronze
• Druckstufe: PN 10

Das IMI Pneumatex Sicherheitsventil DSV 25-3,0 H aus Rotguss bietet eine zuverlässige Druckabsicherung für Wärmeerzeuger in Heizwassersystemen. Mit einem Ansprechdruck von 3,0 bar und einer Abblaseleistung von 200 kW bei Dampf ist es für Temperaturen von -10 °C bis 120 °C ausgelegt. Die robuste Bauweise aus Bronze und die präzise Funktion mit geringen Öffnungs- und Schließdruckdifferenzen machen es zu einer wichtigen Komponente für die Anlagensicherheit.
