IMI Pneumatex Sicherheitsventil DSV 32-3.0 H, Ansprechdruck 3,0 bar, G 1 1/4" x G 1 1/2", Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 32-3,0 H aus Rotguss ist ein federbelastetes Ventil, das für den senkrechten Einbau in Heizwassersystemen konzipiert ist. Es dient der Absicherung des maximalen Drucks an Wärmeerzeugern und ist von Hand anlüftbar. Der Federraum ist durch eine Membrane geschützt, was die Zuverlässigkeit des Ventils erhöht. Mit einem Ansprechdruck von 3,0 bar und Anschlüssen von G 1 1/4 Zoll am Eintritt und G 1 1/2 Zoll am Austritt ist es eine präzise Komponente für anspruchsvolle Anwendungen.

Wofür ist das IMI Pneumatex Sicherheitsventil DSV 32-3,0 H geeignet?

Das Sicherheitsventil DSV 32-3,0 H von IMI Pneumatex ist speziell für die Absicherung des maximalen Drucks in Heizwassersystemen vorgesehen. Es kann auch in Systemen mit einem Frostschutzmittelzusatz von bis zu 30 % eingesetzt werden. Das Ventil ist für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1 geeignet und erfüllt die Anforderungen gemäß PED/DEP 97/23/EC-01 202, 111-B-00027 sowie TRD 721-TÜV SV, xx-516 H. Die secuguard-Ausführung trägt zur Funktionssicherheit bei.

Welche Konstruktionsmerkmale bietet das Ventil?

Dieses Präzisionsventil ist federbelastet und von Hand anlüftbar. Der Federraum ist durch eine Membrane geschützt, was eine hohe Betriebssicherheit ermöglicht. Die Eintritts- und Austrittsseite sind mit Innengewinde ausgestattet, wobei die Austrittsseite vergrößert ist. Der senkrechte Einbau ist für die korrekte Funktion erforderlich. Das Ventil ermöglicht kleine Öffnungs- und Schließdruckdifferenzen und erfordert für die Installation kein Spezialwerkzeug.

Welche Leistungsdaten und Betriebsgrenzen sind relevant?

Das Sicherheitsventil verfügt über einen Ansprechdruck von 3,0 bar. Die Öffnungsdruckdifferenz beträgt 0,5 bar und die Schließdruckdifferenz ebenfalls 0,5 bar. Die Abblaseleistung für Dampf liegt bei 350 kW. Die maximal zulässige Temperatur beträgt 120 °C und die minimal zulässige Temperatur -10 °C. Der maximal zulässige Druck ist 10 bar, der minimal zulässige Druck 0 bar.

Technische Daten

• Ansprechdruck: 3,0 bar
• Öffnungsdruckdifferenz: 0,5 bar
• Schließdruckdifferenz: 0,5 bar
• Abblaseleistung Dampf: 350 kW
• Max. zul. Druck: 10 bar
• Max. zul. Temperatur: 120 °C

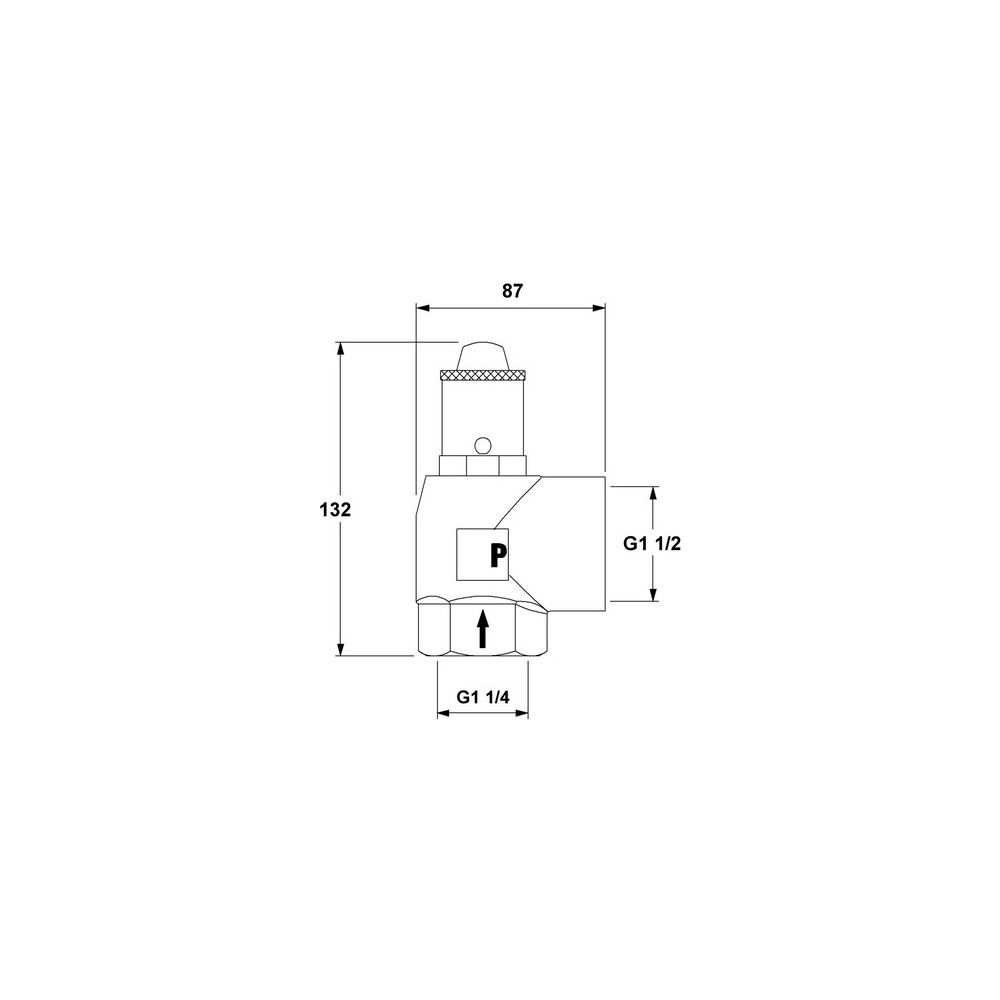

• Anschluss Eintritt: G 1 1/4
• Anschluss Austritt: G 1 1/2
• Werkstoff Gehäuse: Bronze (Rotguss)
• Bauhöhe: 132

Das IMI Pneumatex Sicherheitsventil DSV 32-3,0 H aus Rotguss bietet eine zuverlässige Druckabsicherung für Heizwassersysteme. Mit einem Ansprechdruck von 3,0 bar, einer Abblaseleistung von 350 kW und einer robusten Bauweise für Temperaturen von -10 °C bis 120 °C sowie einem maximalen Druck von 10 bar ist es eine leistungsstarke und präzise Lösung für die Druckregelung.
