IMI Pneumatex Sicherheitsventil DSV H, Rotguss
5 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Ansprechdruck
Anschluss 1
Anschluss 2
Beschreibung

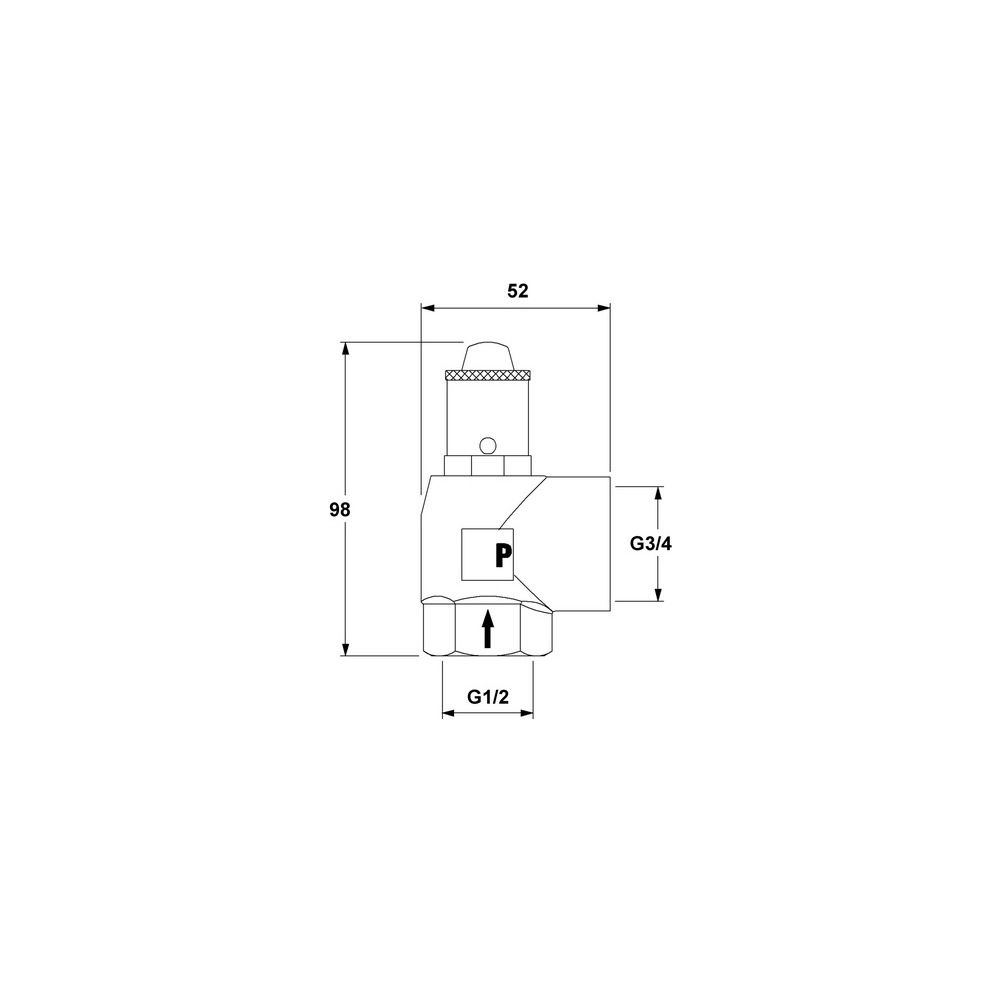

IMI Pneumatex Sicherheitsventil DSV 15-3.0 H, Ansprechdruck 10,0 bar, G 1/2" x G 3/4", Rotguss
Das IMI Pneumatex Sicherheitsventil DSV 15-3,0 H aus Rotguss ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks an Wärmeerzeugern in Heizwassersystemen. Es ist von Hand anlüftbar und der Federraum ist durch eine Membrane geschützt. Dieses Ventil ist für den senkrechten Einbau konzipiert und zeichnet sich durch kleine Öffnungs- und Schließdruckdifferenzen aus.
Welche Funktion erfüllt das Sicherheitsventil DSV 15-3,0 H?
Das Sicherheitsventil DSV 15-3,0 H von IMI Pneumatex dient der zuverlässigen Absicherung des maximalen Drucks in Wärmeerzeugern und Heizwassersystemen. Es ist für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1 geeignet. Die secuguard-Ausführung unterstützt eine präzise Funktion.
Welche technischen Merkmale zeichnen das Ventil aus?
Das Ventil ist federbelastet und kann bei Bedarf von Hand angelüftet werden. Der Federraum ist durch eine schützende Membrane abgedichtet, was die Langlebigkeit und Funktionssicherheit fördert. Als Präzisionsventil ist es darauf ausgelegt, kleine Öffnungs- und Schließdruckdifferenzen zu ermöglichen. Es ist für Heizwassersysteme mit einem Frostschutzmittelzusatz von bis zu 30% geeignet.
Wie erfolgt die Installation des Sicherheitsventils?
Das Sicherheitsventil ist für den senkrechten Einbau vorgesehen. Es verfügt über eine Eintritts- und Austrittsseite mit Innengewinde, wobei die Austrittsseite vergrößert ist. Für die Montage ist kein Spezialwerkzeug erforderlich, was die Installation vereinfacht.
Technische Daten
- Ansprechdruck: 3.0 bar
- Öffnungsdruckdifferenz: 0.5 bar
- Schließdruckdifferenz: 0.5 bar
- Abblaseleistung - Dampf: 50 kW
- Max. zul. Druck: 10 bar
- Min. zul. Druck: 0 bar
- Max. zul. Temperatur: 120 °C
- Min. zul. Temperatur: -10 °C
- Anschluss Eingang: G 1/2
- Anschluss Ausgang: G 3/4
- Werkstoff Gehäuse: Bronze
- Bauhöhe: 98
- Druckstufe: PN 10
Das IMI Pneumatex Sicherheitsventil DSV 15-3,0 H bietet eine zuverlässige Druckabsicherung für Wärmeerzeuger. Mit einem Ansprechdruck von 3.0 bar und einer Abblaseleistung von 50 kW für Dampf ist es für anspruchsvolle Heizwassersysteme geeignet. Die robuste Bauweise aus Rotguss und die Eignung für Temperaturen von -10 °C bis 120 °C unterstreichen die Leistungsfähigkeit dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Produktgruppe | IMI Pneumatex |
| Hersteller-Artikelnummer | 5371030 |
| Hersteller | Heimeier |
| Artikelnummer | IMI-5371030 |
| Bauhöhe | 98 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7640148634816 |
| Geeignet für den Dauerbetrieb | ja |
| Gewicht | 0,3 kg |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | -10 - 120 |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss 1 | 21,34 |
| Rohraußendurchmesser Anschluss 2 | 21,34 |
| Werkstoff des Gehäuses | Bronze |
| WEEE-Nr. | 78857327 |
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
59597 Erwitte
Deutschland
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
