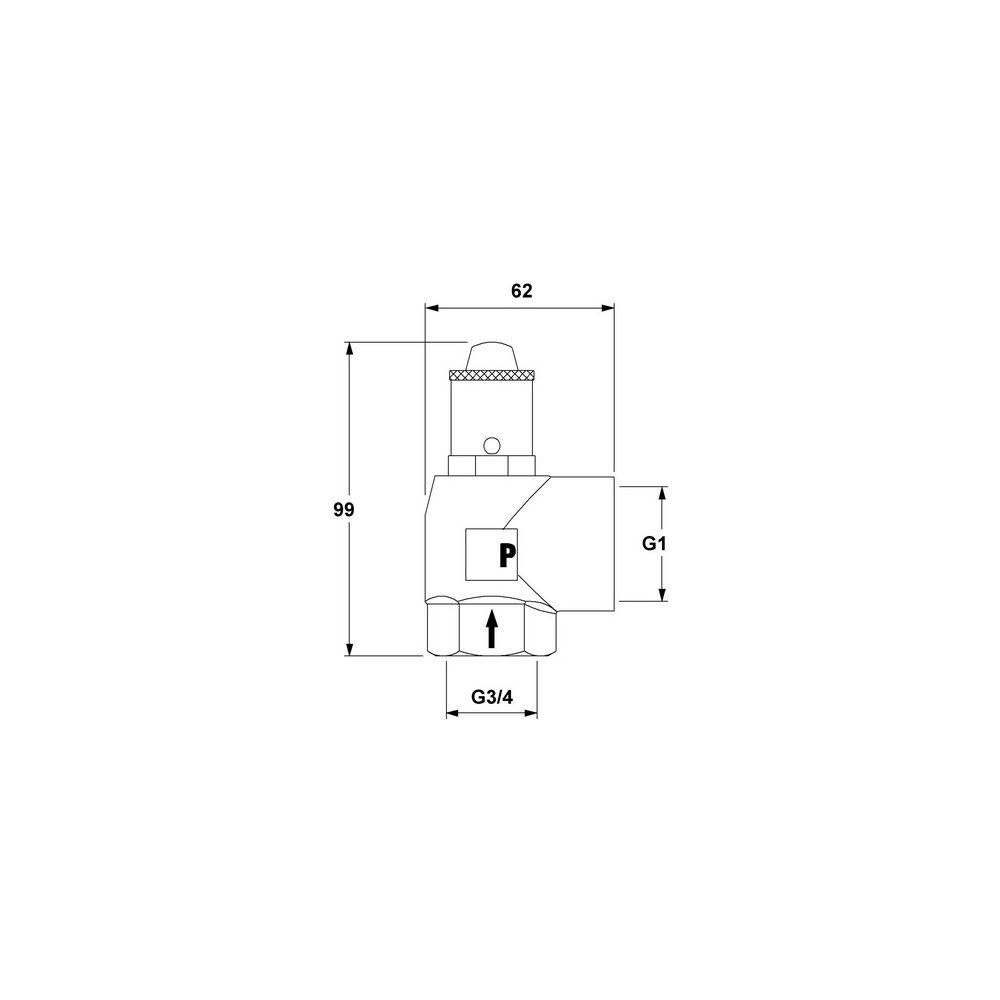

IMI Pneumatex Sicherheitsventil DSV 20-3.0 H, Ansprechdruck 3.0 bar, G 3/4" x G 1", Rotguss

Der IMI Pneumatex Sicherheitsventil DSV 20-3,0 H aus Rotguss ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks in Heizwassersystemen. Es ist von Hand anlüftbar und der Federraum ist durch eine Membrane geschützt. Dieses Ventil ist ideal für den senkrechten Einbau in Anlagen nach EN 12828 und kann auch mit Frostschutzmittelzusatz bis 30% eingesetzt werden.

Wie ist das Sicherheitsventil konstruiert?

Das Sicherheitsventil DSV...H von IMI Pneumatex ist federbelastet und ermöglicht dank seiner Präzisionsbauweise kleine Öffnungs- und Schließdruckdifferenzen. Der Federraum ist durch eine schützende Membrane abgedichtet, und das Ventil kann von Hand angelüftet werden. Es verfügt über eine Eintritts- und Austrittsseite mit Innengewinde, wobei die Austrittsseite vergrößert ist. Das Gehäuse besteht aus robustem Rotguss (Bronze).

Für welche Anwendungen ist das Ventil geeignet?

Dieses Sicherheitsventil ist speziell für die Absicherung des maximalen Drucks an Wärmeerzeugern in Heizwassersystemen konzipiert. Es ist für den senkrechten Einbau vorgesehen und eignet sich auch für Systeme mit einem Frostschutzmittelzusatz von bis zu 30%. Das Ventil ist für den Dauerbetrieb geeignet und erfüllt die Anforderungen für Anlagen nach EN 12828 und SWKI 93-1. Es ist bauteilgeprüft nach TRD 721-TÜV SV xx-516 H und konform mit PED/DEP 97/23/EC-01 202 111-B-00027.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Ventil ist für einen Ansprechdruck von 3,0 bar ausgelegt. Die Öffnungsdruckdifferenz beträgt 0,5 bar und die Schließdruckdifferenz ebenfalls 0,5 bar. Eine Abblaseleistung für Dampf von 100 kW ist gegeben. Der maximal zulässige Druck liegt bei 10 bar, der minimale zulässige Druck bei 0 bar. Die zulässige Mediumtemperatur reicht von -10 °C bis 120 °C. Die Anschlüsse sind für den Eintritt G 3/4 und für den Austritt G 1 ausgeführt.

Technische Daten

• Ansprechdruck: 3,0 bar
• Öffnungsdruckdifferenz: 0,5 bar
• Schließdruckdifferenz: 0,5 bar
• Abblaseleistung Dampf: 100 kW
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss Eintritt: G 3/4
• Anschluss Austritt: G 1
• Werkstoff Gehäuse: Bronze (Rotguss)
• Druckstufe: PN 10

Das IMI Pneumatex Sicherheitsventil DSV 20-3,0 H aus Rotguss bietet eine zuverlässige Druckabsicherung für Wärmeerzeuger in Heizwassersystemen. Mit einem Ansprechdruck von 3,0 bar und einer Abblaseleistung von 100 kW für Dampf ist es für anspruchsvolle Anwendungen geeignet. Die robuste Konstruktion und die Eignung für Temperaturen von -10 °C bis 120 °C unterstreichen die Leistungsfähigkeit dieses Ventils.
