IMI Pneumatex Sicherheitsventil DSV 50-3.0 H, Ansprechdruck 3,0 bar, G 2" x G 2 1/2", Rotguss

305,70 €
UVP 410,07 €
inkl. 19% MwSt.
VPE: 1 Stück

Lieferung per Paket 5,90 €

Versandinfos

Lieferung Mi. 9. Dez. – Do. 17. Dez.

Lieferung in 12–18 Werktagen

Beschaffungsware

Wird für Sie beim Hersteller bestellt

Verfügbare Zahlungsweisen Visa Mastercard Apple Pay PayPal Klarna easyCredit Ratenkauf Wero Vorkasse

Beschreibung

IMI Pneumatex Sicherheitsventil DSV 50-3.0 H, Ansprechdruck 3,0 bar, G 2" x G 2 1/2", Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 50-3,0 H aus Rotguss ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks an Wärmeerzeugern in Heizwassersystemen. Es ist von Hand anlüftbar, verfügt über einen durch eine Membrane geschützten Federraum und ermöglicht kleine Öffnungs- und Schließdruckdifferenzen. Der senkrechte Einbau erfolgt über Innengewindeanschlüsse.

Wofür wird das IMI Pneumatex Sicherheitsventil DSV 50-3,0 H eingesetzt?

Das Sicherheitsventil DSV 50-3,0 H von IMI Pneumatex dient der Absicherung des maximalen Drucks an Wärmeerzeugern. Es findet Anwendung in Heizwassersystemen, die auch mit einem Frostschutzmittelzusatz von bis zu 30 % betrieben werden können. Das Ventil ist für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1 geeignet und ist in secuguard-Ausführung erhältlich.

Welche technischen Merkmale zeichnen das Sicherheitsventil aus?

Das Sicherheitsventil ist federbelastet und von Hand anlüftbar, wobei der Federraum durch eine Membrane geschützt ist. Es handelt sich um ein Präzisionsventil, das kleine Öffnungs- und Schließdruckdifferenzen ermöglicht. Das Gehäuse besteht aus Bronze (Rotguss) und ist unbehandelt. Das Ventil ist für den Dauerbetrieb ausgelegt.

Wie erfolgt die Installation und welche Anschlüsse sind vorhanden?

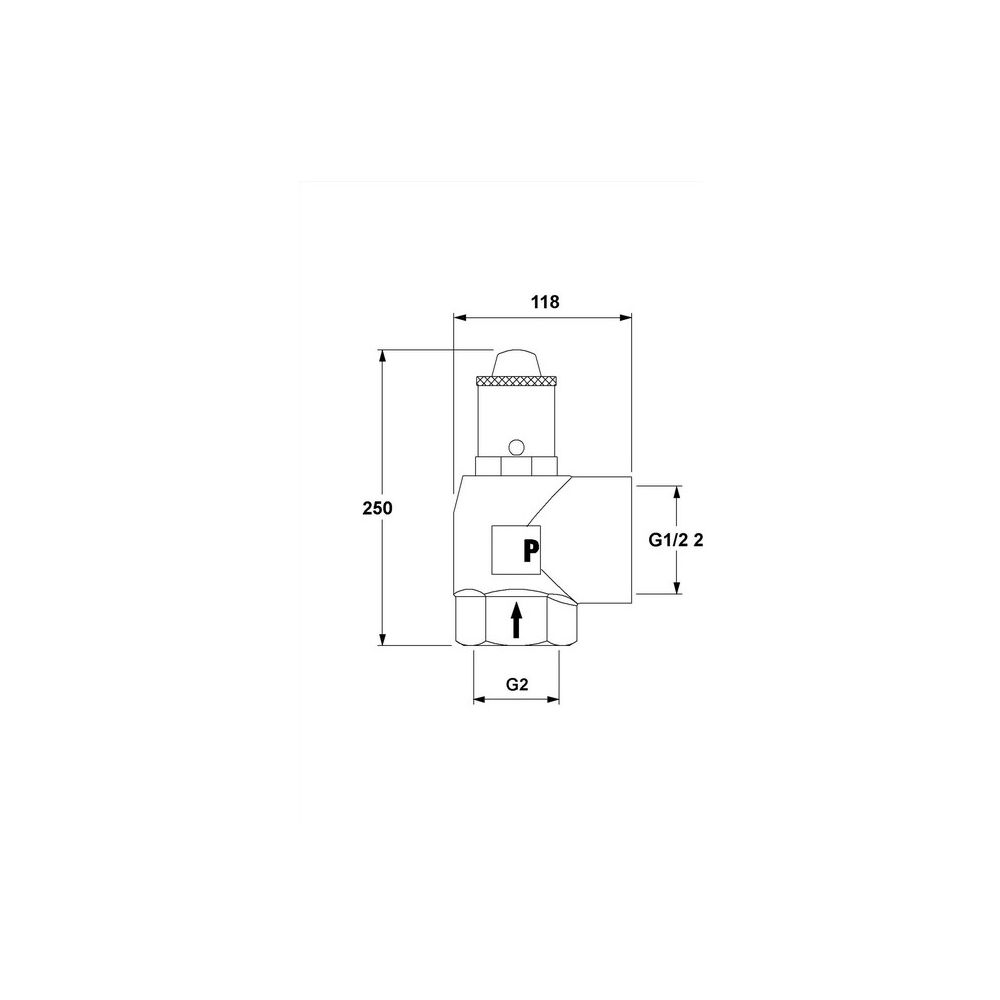

Das Sicherheitsventil ist für den senkrechten Einbau vorgesehen. Es besitzt eine Eintrittsseite mit Innengewinde G 2 und eine Austrittsseite mit Innengewinde G 2 1/2, wobei die Austrittsseite vergrößert ist. Für die Installation ist kein Spezialwerkzeug erforderlich. Die Rohraußendurchmesser an Anschluss 1 und Anschluss 2 betragen jeweils 60,3.

Technische Daten

  • Ansprechdruck: 3,0 bar
  • Öffnungsdruckdifferenz: 0,5 bar
  • Schließdruckdifferenz: 0,5 bar
  • Abblaseleistung - Dampf: 900 kW
  • Max. zul. Druck: 10 bar
  • Zulässige Mediumtemperatur: -10 °C bis 120 °C
  • Anschluss Eingang: G 2
  • Anschluss Ausgang: G 2 1/2
  • Werkstoff des Gehäuses: Bronze (Rotguss)
  • Druckstufe: PN 10

Das IMI Pneumatex Sicherheitsventil DSV 50-3,0 H aus Rotguss bietet eine zuverlässige Lösung zur Druckabsicherung in Heizwassersystemen. Mit einem Ansprechdruck von 3,0 bar und einer Abblaseleistung von 900 kW für Dampf bietet es hohe Betriebssicherheit. Die Auslegung für -10 °C bis 120 °C und bis 10 bar unterstreicht die Robustheit und Vielseitigkeit dieses federbelasteten Ventils.


Technische Daten

Hersteller-Warengruppe Zubehör
Hersteller-Produktgruppe IMI Pneumatex
Hersteller-Artikelnummer 5376030
Hersteller Heimeier
Artikelnummer IMI-5376030
Bauhöhe 250
Druckstufe Artikel PN 10
EAN-13 7640148634915
Geeignet für den Dauerbetrieb ja
Gewicht 3,2 kg
Max Arbeitsdruck bei 20 °C 10
Mediumtemperatur (Dauerbetrieb) -10 - 120
Nenndurchmesser Anschluss 1 2 Zoll (50)
Nenndurchmesser Anschluss 2 2 Zoll (50)
Oberflächenschutz unbehandelt
Rohraußendurchmesser Anschluss 1 60,3
Rohraußendurchmesser Anschluss 2 60,3
Werkstoff des Gehäuses Bronze
WEEE-Nr. DE78857327

Hersteller

IMI Hydronic Engineering Deutschland GmbH

Völlinghauser Weg 1
59597 Erwitte, Deutschland

IMI Heimeier – der Experte für thermostatische Regelung

Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.

Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.

  • Sicherheits- und Installationshinweise Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
  • Produkt- und Systemzulassung Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
  • Wartung und Inspektion Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
