Uponor S-Press Plus Winkelnippel
5 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Außengewinde
Beschreibung

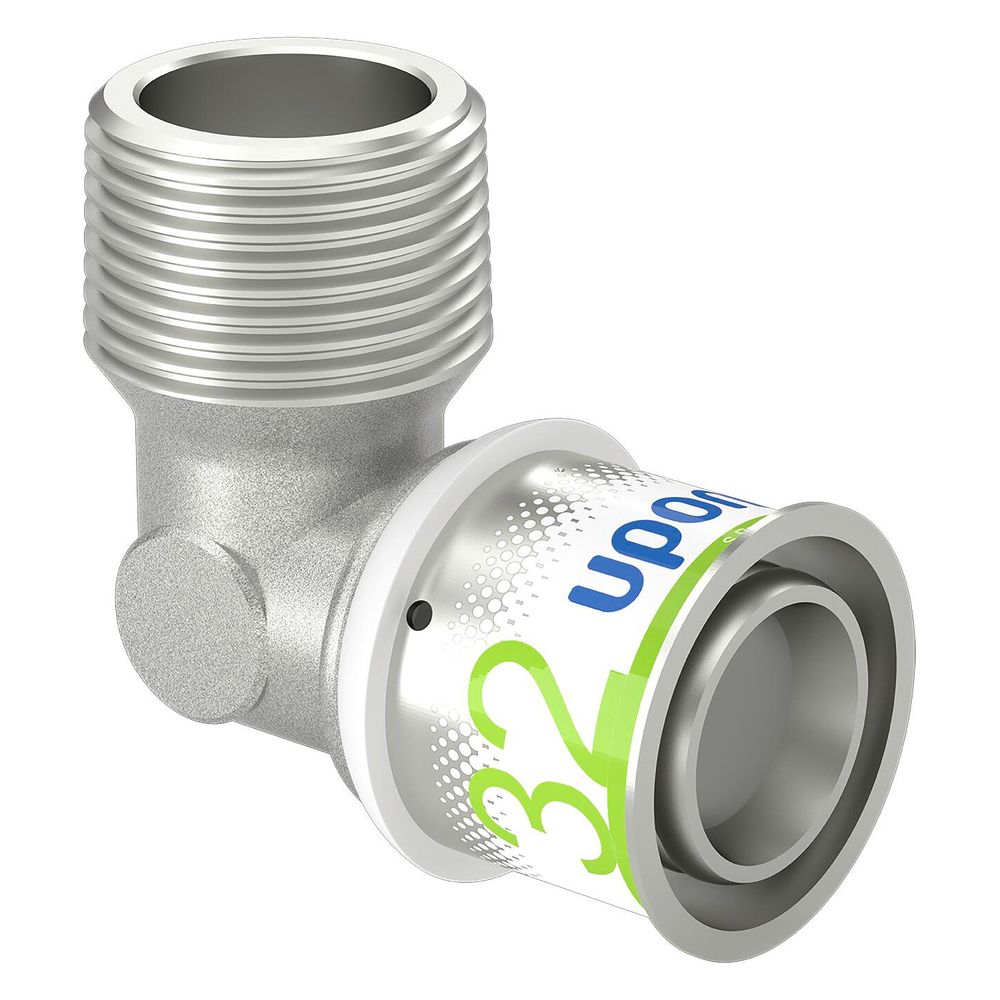

Uponor S-Press Plus Winkelnippel 32mm x R 1" MT
Der Uponor S-Press Plus Winkelnippel 32mm x R 1" MT ist ein hochwertiger Metall Pressfitting aus der S-Press PLUS Serie, der speziell für Verbundrohrsysteme entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet er effektiven Korrosionsschutz und ist für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen geeignet. Dieser 90-Grad-Winkelnippel ermöglicht eine sichere und langlebige Verbindung zwischen einem 32 mm Verbundrohr und einem 1 Zoll Außengewinde.
Welche Materialien und Konstruktionsmerkmale zeichnen den Winkelnippel aus?
Der Winkelnippel besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt und erfüllen die Hygieneanforderungen der KTW-Empfehlung sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Die Pressmuffe ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse ausgestattet, die ein Sichtfenster für die Verpresskontrolle bietet.
Wie funktioniert die sichere Pressverbindung und welche Prüfsicherheit bietet sie?
Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung, die ohne Kalibrieren und Entgraten des Rohres ausgeführt werden kann. Eine hohe Prüfsicherheit wird durch die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Dies ermöglicht eine schnelle Erkennung nicht verpresster Verbindungen. Eine charakteristische Verpresstkennzeichnung bietet zusätzliche Sicherheit. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet. Die Entzinkungsbeständigkeit ist durch ein Gutachten der Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt.
Für welche Anwendungsbereiche ist der Winkelnippel geeignet?
Der Winkelnippel ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Betriebsdruck von 10 bar vorgesehen. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei 10 bar und kurzzeitige Störfalltemperaturen bis 100 °C für maximal 100 Stunden möglich. Der Fitting ist durchflussoptimiert für geringe Druckverluste. Er ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.
Welche Anschlüsse und Maße weist der Winkelnippel auf?
Der Winkelnippel verfügt auf der einen Seite über eine Pressmuffe mit einem Rohraußendurchmesser von 32 mm und einer Arbeitslänge von 23 mm. Die andere Seite ist mit einem konischen Außengewinde (BSPT-R) nach DIN EN 10226-1 mit einem Nenndurchmesser von 1 Zoll (25 mm) ausgestattet und hat eine Arbeitslänge von 22 mm. Der Winkel des Bogens beträgt 90 Grad, und das Bauteil ist einteilig ausgeführt. Außen- und Innengewinde entsprechen der DIN EN 10226-1.
Technische Daten
- Form: Winkel 90°
- Anschluss 1: Pressmuffe, 32 mm Rohraußendurchmesser
- Anschluss 2: Außengewinde konisch BSPT-R, 1 Zoll (25 mm) Nenndurchmesser
- Länge Anschluss 1: 51 mm
- Länge Anschluss 2: 43 mm
- Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Zugfestigkeit: > 1600 N
- Zertifikate: DVGW, ÖVGW, KIWA/KOMO
Der Uponor S-Press Plus Winkelnippel 32mm x R 1" MT bietet eine zuverlässige und hygienische Verbindungslösung für 90-Grad-Rohrverbindungen in der Haustechnik. Seine Konstruktion aus entzinkungsbeständigem Messing mit Innenverzinnung und die Edelstahl-Presshülse stellen Langlebigkeit und Korrosionsschutz sicher. Mit einer maximalen Arbeitsdruckbeständigkeit von 10 bar und der "unverpresst undicht"-Funktion steht dieser Pressfitting für hohe Sicherheit und einfache Installation in Trinkwasser- und Heizungsanlagen.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070537 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 23 |
| Arbeitslänge Anschluss 2 | 22 |
| Artikelnummer | UPONOR-1070537 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 6414905218578 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,227 kg |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 51 |
| Länge Anschluss 2 | 43 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
