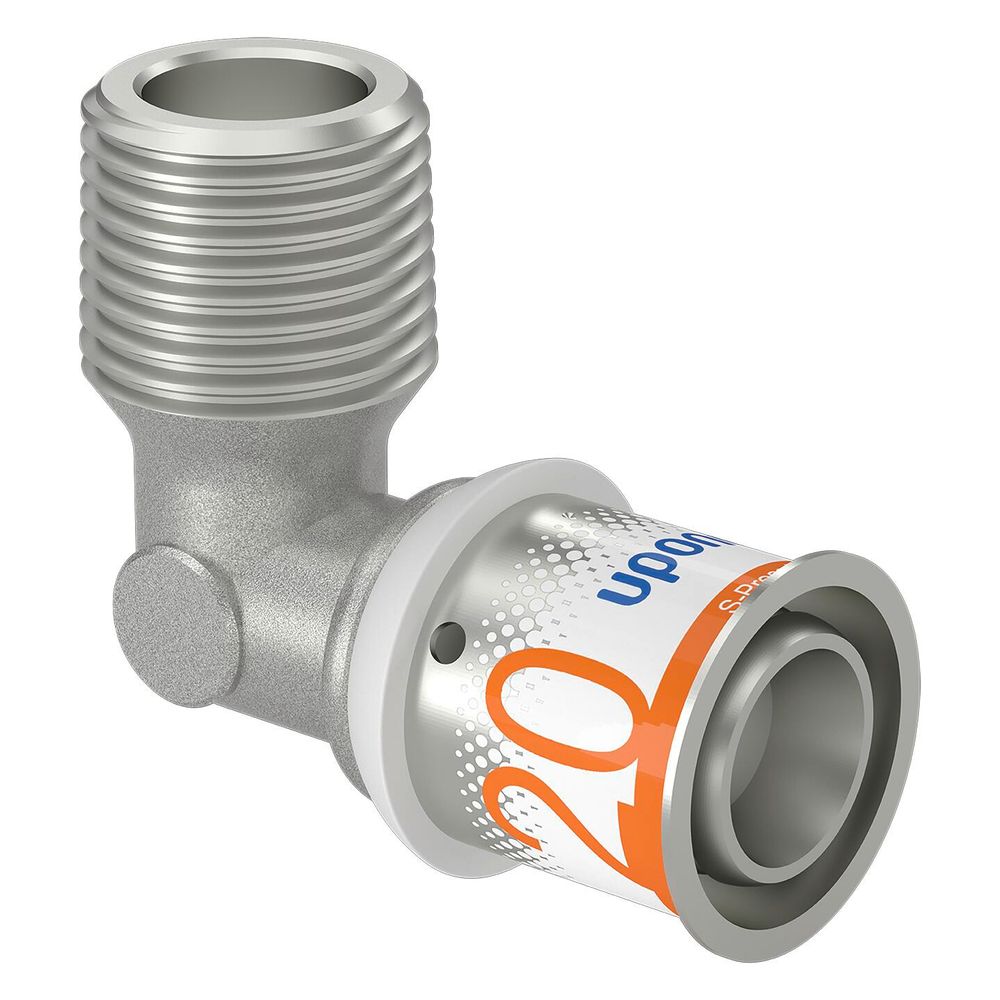

Uponor S-Press Plus Winkelnippel 20mm x R 1/2" MT

Der Uponor S-Press Plus Winkelnippel 20mm x R 1/2" MT aus der Uponor S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Er ist für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert und ermöglicht eine sichere, langlebige 90-Grad-Verbindung. Die Kombination aus Pressmuffe und konischem Außengewinde bietet flexible Anschlussmöglichkeiten in Uponor Mehrschichtverbundrohrsystemen.

Welche Materialeigenschaften zeichnen den Winkelnippel aus?

Der Winkelnippel besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind somit für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe der Fittings bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die fest fixierte Presshülse ist aus außenkorrosionsbeständigem Edelstahl gefertigt und verfügt über ein Sichtfenster. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Welche Anschlussarten und Maße bietet der Winkelnippel?

Der Winkelnippel verfügt auf der einen Seite über eine Pressmuffe mit einem Rohraußendurchmesser von 20 mm und einer Länge von 41 mm. Auf der anderen Seite befindet sich ein konisches Außengewinde (BSPT-R nach ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1/2 Zoll (15 mm) und einer Länge von 32 mm. Die Arbeitslängen betragen 19 mm für die Pressmuffe und 15 mm für das Außengewinde. Der Winkel des Bogens beträgt 90 Grad. Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt.

Welche Sicherheits- und Installationsvorteile bietet der Winkelnippel?

Eine hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung sichergestellt. Die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck unterstützt eine sichere Montage. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Der Fitting ist durchflussoptimiert für geringe Druckverluste und weist eine Zugfestigkeit von über 1600 N gemäß CSTB NF EN 1979 auf. Eine schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen erleichtern die Handhabung.

Für welche Anwendungsbereiche ist der Winkelnippel geeignet?

Dieser Winkelnippel ist 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Für Trinkwasserinstallationen ist eine maximal zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Einsatzbereich Heizung ist eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar Dauerbetriebsdruck und kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer möglich.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe 20 mm
• Anschluss 2: Außengewinde konisch BSPT-R 1/2 Zoll (15 mm)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck: 10 bar (bei 20 °C)
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Winkelnippel bietet eine zuverlässige und hygienische Lösung für professionelle Installationen in Trinkwasser- und Heizungssystemen. Gefertigt aus entzinkungsbeständigem, verzinntem Messing und ausgestattet mit EPDM-Dichtungen, ist dieser Pressfitting für Anwendungen bis zu einem maximalen Arbeitsdruck von 10 bar und Dauerbetriebstemperaturen von bis zu 80 °C geeignet. Die einfache und sichere Installation ohne Kalibrieren und Entgraten unterstreicht die Effizienz dieses 90-Grad-Winkelnippels.
