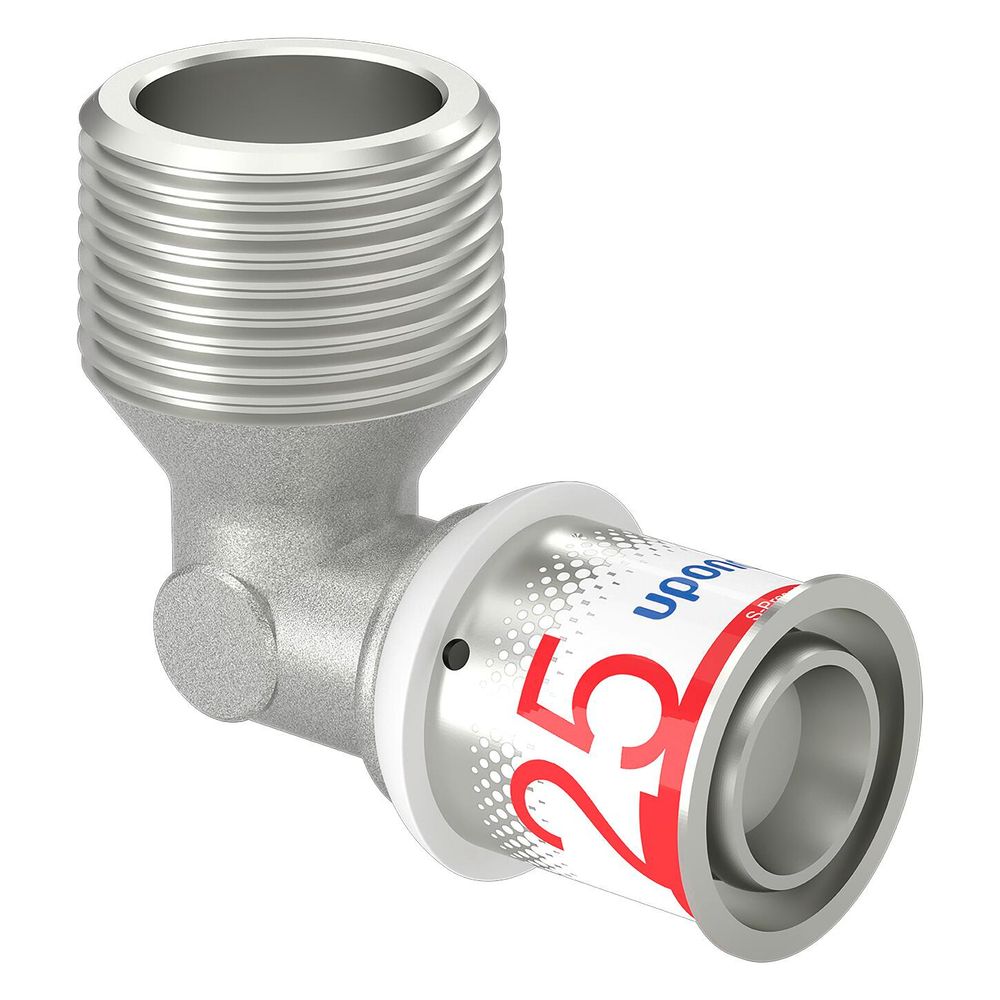

Uponor S-Press Plus Winkelnippel 25mm x R 1" MT

Der Uponor S-Press Plus Winkelnippel 25mm x R 1" MT ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet er optimalen Korrosionsschutz und erfüllt strenge Hygieneanforderungen. Dieser einteilige Winkelnippel ist ideal für den Einsatz in Trinkwasserinstallationen sowie in Heiz- und Kühlsystemen und ermöglicht eine sichere und zugfeste Rohrverbindung.

Welche Materialien sorgen für Langlebigkeit und Hygiene?

Der Uponor S-Press Plus Winkelnippel besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit zweischichtiger Innenverzinnung für optimalen Korrosionsschutz. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ergänzt die robuste Konstruktion. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie erfolgt die Installation und Prüfung des Winkelnippels?

Die Installation des Uponor S-Press Plus Winkelnippels erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Eine fixierte Presshülse aus Edelstahl mit Sichtfenster und eine sichere Pressbackenführung erleichtern die Montage. Das System ermöglicht das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres. Eine bewährte Prüfsicherheit, die bei einer Dichtheitsprobe mit 150 mbar Überdruck eine Undichtigkeit bei unverpresstem Zustand anzeigt, sowie eine einzigartige Verpresst-Kennzeichnung tragen zur hohen Prüfsicherheit bei. Die schnelle Dimensionserkennung durch Farbkodierung und ein QR-Code für direkten Informationszugang unterstützen eine effiziente Arbeitsweise.

Für welche Anwendungen ist der Winkelnippel geeignet und welche technischen Details sind relevant?

Der Uponor S-Press Plus Winkelnippel ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen/Kühlen. Für Trinkwasser ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen von 95 °C für bis zu 100 Stunden. Im Heizungsbereich beträgt die maximale Dauerbetriebstemperatur 80 °C bei 10 bar Dauerbetriebsdruck, mit kurzzeitigen Störfalltemperaturen von 100 °C für bis zu 100 Stunden. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste. Der Winkelnippel hat eine Pressmuffe mit 25 mm Rohraußendurchmesser und ein konisches Außengewinde (BSPT-R) mit 1 Zoll Nenndurchmesser. Außen- und Innengewinde entsprechen DIN EN 10226-1. Zertifikate umfassen DVGW, ÖVGW und KIWA/KOMO.

Technische Daten

• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R
• Winkel des Bogens: 90 Grad
• Rohraußendurchmesser Anschluss 1: 25 mm
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR), verzinnt
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfest: ja

Der Uponor S-Press Plus Winkelnippel bietet eine zuverlässige und hygienische Lösung für moderne Rohrinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit EPDM-Dichtungen, ist dieser Pressfitting für einen maximalen Arbeitsdruck von 10 bar in Trinkwasser- und Heizungsanwendungen konzipiert. Seine einfache und sichere Installation ohne Kalibrieren und Entgraten sowie die Kompatibilität mit Uponor Mehrschichtverbundrohrsystemen machen ihn zu einer effizienten Wahl für Fachhandwerker.
