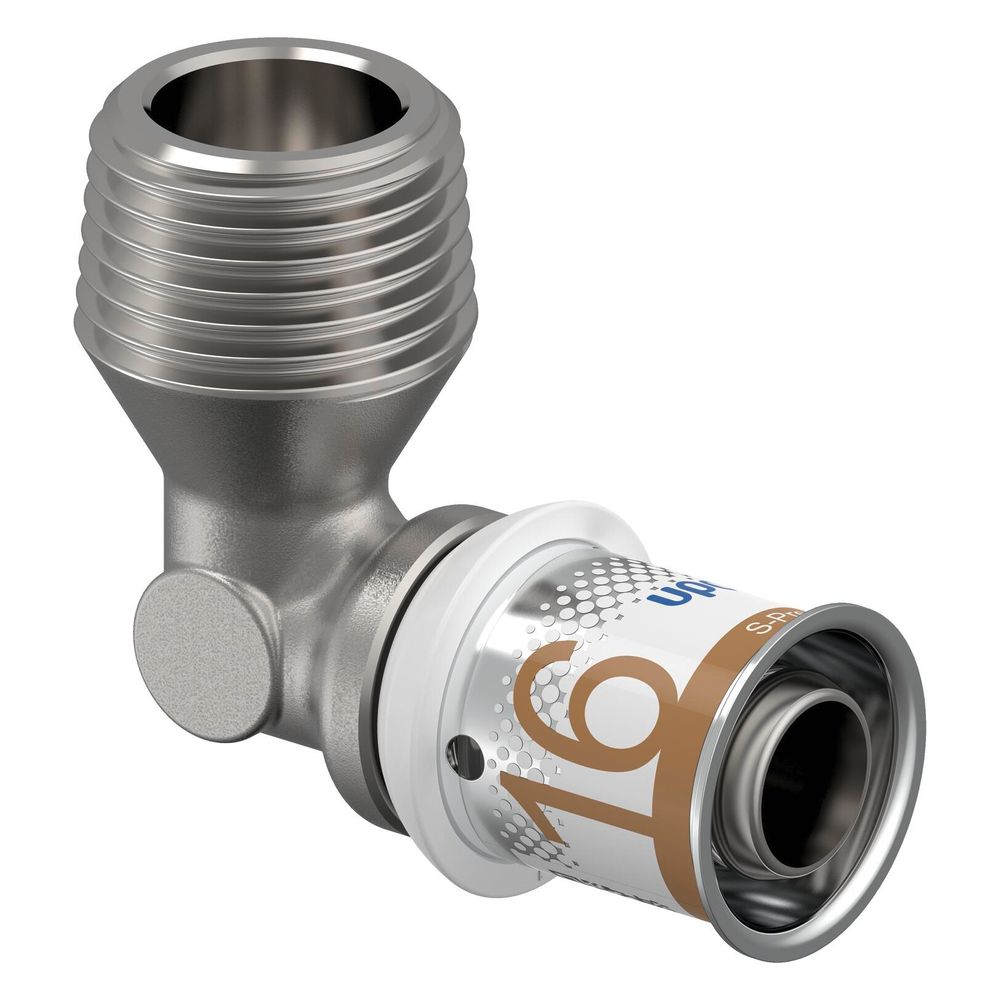

Uponor S-Press Plus Winkelnippel 16mm x R 1/2" MT

Der Uponor S-Press Plus Winkelnippel 16mm x R 1/2" MT ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie, der speziell für sichere und langlebige Rohrverbindungen in Trinkwasser- und Heizungsinstallationen entwickelt wurde. Er zeichnet sich durch seine entzinkungsbeständige Messinglegierung mit zweischichtiger Innenverzinnung aus und ist für Rohrsysteme mit einem Außendurchmesser von 16 mm und einem Außengewinde von 1/2 Zoll geeignet. Typische Einsatzbereiche sind die sichere Verbindung von Verbundrohren in Trinkwasser- und Heizungsanlagen mit einem Betriebsdruck von bis zu 10 bar.

Welche Materialeigenschaften zeichnen den Winkelnippel aus?

Der Winkelnippel ist aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) gefertigt und verfügt über eine zweischichtige Innenverzinnung, die zusätzlichen Korrosionsschutz bietet. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, wodurch eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr sichergestellt wird.

Wie ist der Uponor S-Press Plus Winkelnippel konstruiert und montiert?

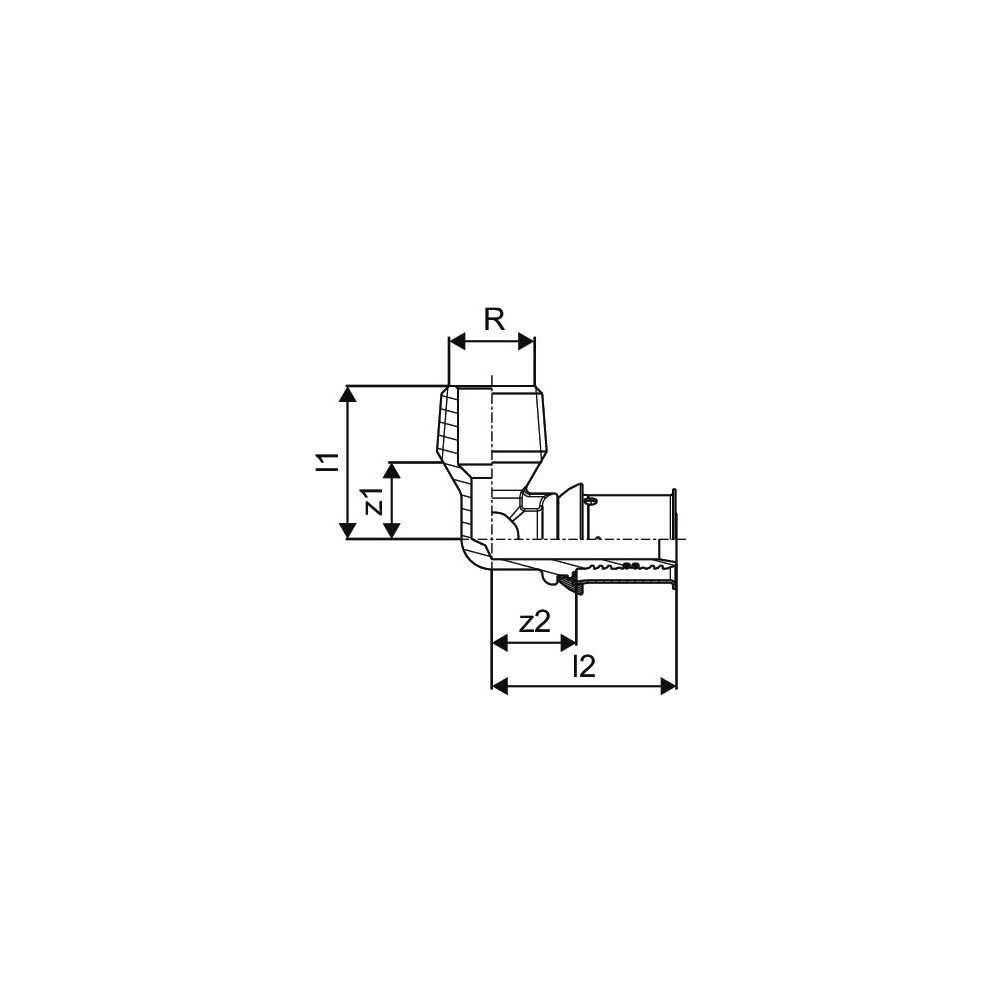

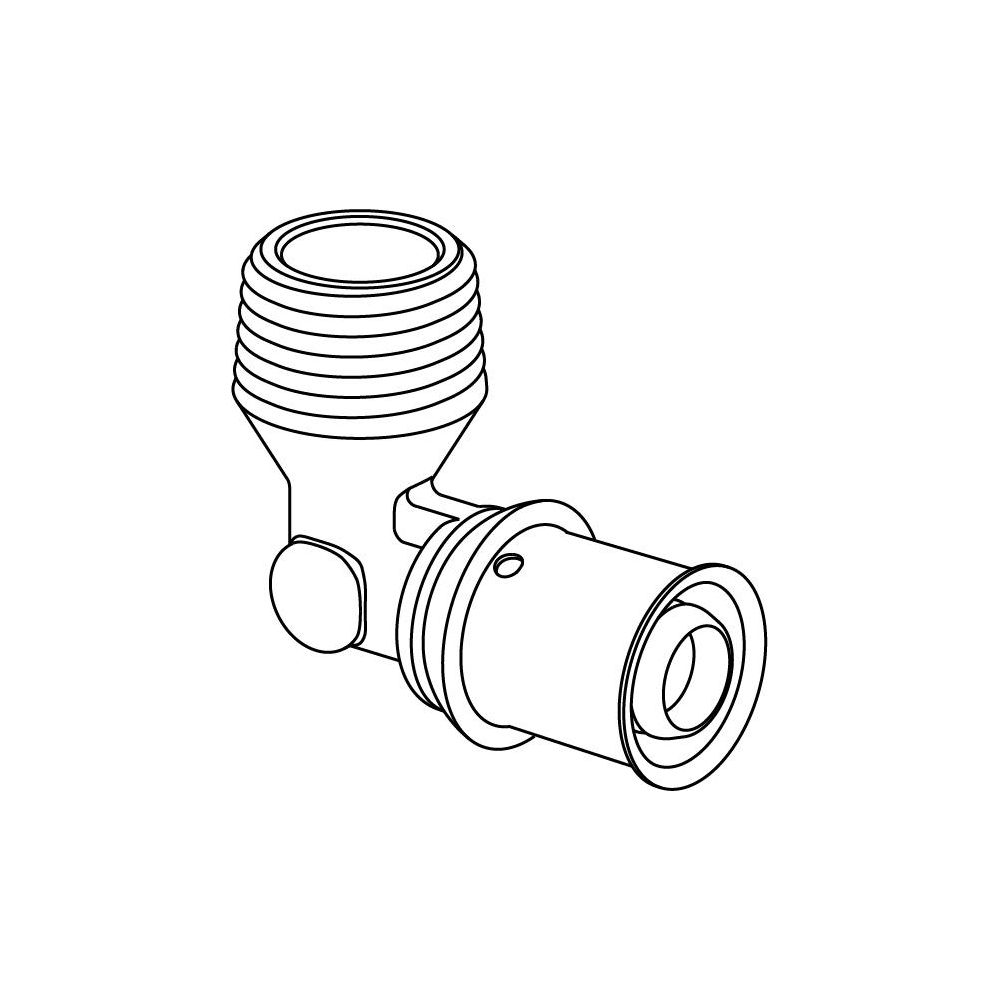

Der Winkelnippel ist ein einteiliges Bauteil mit einem 90-Grad-Winkel, das eine Pressmuffe auf der einen Seite und ein konisches Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1) auf der anderen Seite besitzt. Beide Anschlüsse bestehen aus entzinkungsbeständigem Messing (DZR) mit einer zusätzlichen zweischichtigen Innenverzinnung zum Korrosionsschutz. Die Pressmuffe verfügt über eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster, die eine sichere Pressbackenführung ermöglicht. Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Welche Sicherheitsmerkmale und Anwendungsbereiche bietet der Winkelnippel?

Die bewährte Prüfsicherheit zeigt sich durch die Verpresst-Kennzeichnung, die bei der Dichtheitsprobe mit 150 mbar Überdruck eine sichere Erkennung von unverpressten Verbindungen ermöglicht. Der Winkelnippel ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Trinkwasserinstallationen sowie für Heiz- und Kühlanwendungen. Im Trinkwasserbereich ist der Fitting für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt, mit einer kurzzeitigen Störfalltemperatur von 95 °C für bis zu 100 Stunden. Für Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 100 °C für bis zu 100 Stunden. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste im System.

Welche Zertifizierungen und Prüfungen liegen vor?

Der Winkelnippel verfügt über wichtige Zertifizierungen, die seine Qualität und Eignung für die genannten Anwendungsbereiche bestätigen. Dazu gehören die Zertifikate von DVGW, ÖVGW und KIWA/KOMO. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Zugfestigkeit wurde mit über 1600 N gemäß CSTB NF EN 1979 nachgewiesen.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe 16 mm Rohraußendurchmesser
• Anschluss 2: Außengewinde R 1/2 Zoll
• Material: Entzinkungsbeständiges Messing (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeit: > 1600 N

Der Uponor S-Press Plus Winkelnippel bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Mit seiner Fertigung aus entzinkungsbeständigem Messing, der zweischichtigen Innenverzinnung und der EPDM-Dichtung ist er für den dauerhaften Einsatz in Trinkwasser- und Heizungsanlagen bis 10 bar und Temperaturen bis 80 °C bestens gerüstet. Die einfache, kalibrierungsfreie Installation und die umfassenden Sicherheitsmerkmale wie die "unverpresst und undicht"-Funktion machen diesen Winkelnippel zu einer effizienten Wahl für Fachhandwerker.
