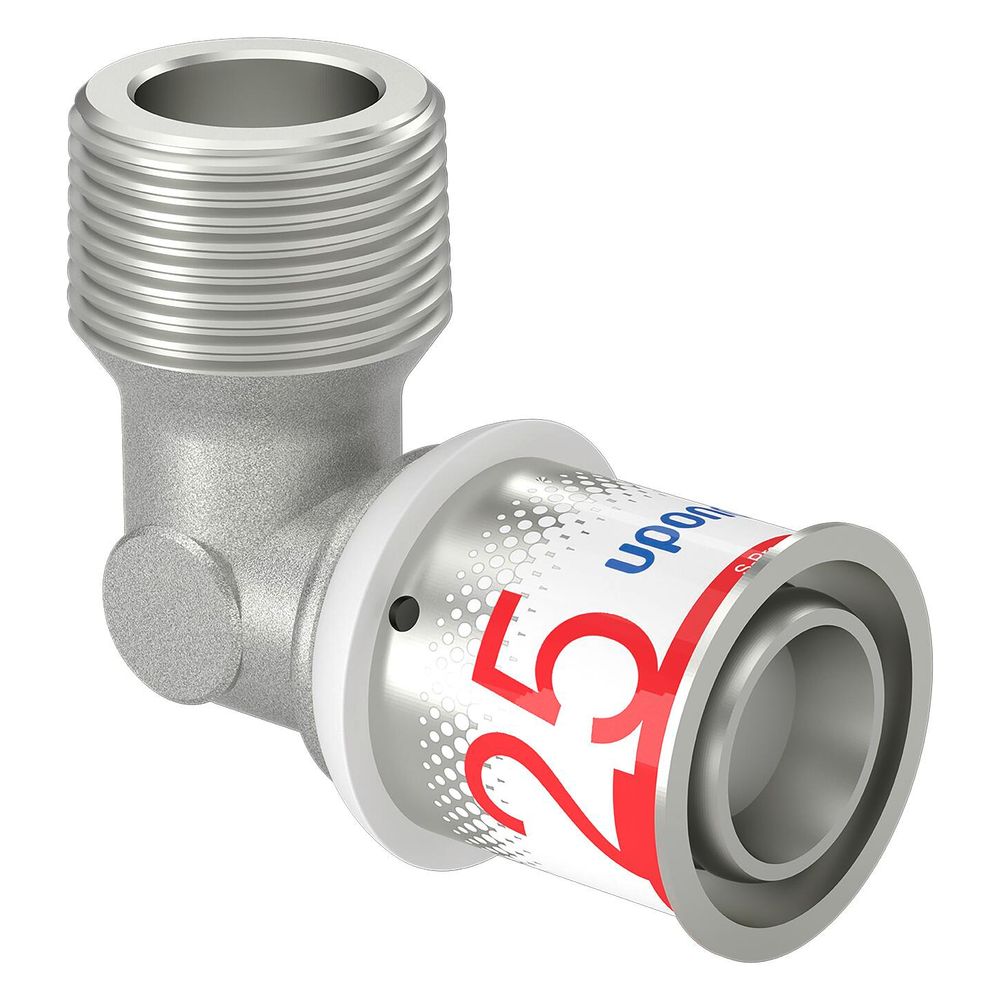

Uponor S-Press Plus Winkelnippel 25mm x R 3/4" MT

Der Uponor S-Press Plus Winkelnippel 25mm x R 3/4" MT aus der S-Press PLUS Serie ist ein hochwertiger Metall Pressfitting, der speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet er optimalen Korrosionsschutz und erfüllt höchste Hygieneanforderungen. Dieser durchflussoptimierte Winkelnippel ermöglicht eine sichere und schnelle Radial-Pressverbindung ohne Kalibrieren und Entgraten des Rohres.

Welche Materialien und Konstruktionsmerkmale zeichnen den Winkelnippel aus?

Der Winkelnippel besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich zweischichtig innenverzinnt ist, um den Korrosionsschutz zu optimieren. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Die Dichtringe sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt und erfüllen die Hygieneanforderungen der KTW-Empfehlung sowie des DVGW Arbeitsblattes W 270. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sorgt für zusätzliche Sicherheit und Kontrolle. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie funktioniert die sichere Verbindungstechnik des Winkelnippels?

Die längskraftschlüssige Radial-Pressverbindung des Uponor S-Press Plus Winkelnippels ermöglicht eine zuverlässige und dauerhafte Rohrverbindung. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die einzigartige Verpresst-Kennzeichnung und die "unverpresst undicht"-Funktion bei 150 mbar Überdruck sichergestellt. Dies bedeutet, dass unverpresste Verbindungen bei der Dichtheitsprobe sofort erkennbar sind. Die Installation ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine sichere Pressbackenführung trägt zusätzlich zur Zuverlässigkeit der Montage bei.

Für welche Einsatzbereiche und unter welchen Bedingungen ist der Winkelnippel geeignet?

Der Winkelnippel ist 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Trinkwasserinstallationen sowie Heizen/Kühlen. Im Trinkwasserbereich ist eine maximal zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für den Einsatz in Heizungsanlagen gilt eine maximale Dauerbetriebstemperatur von 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer. Der Fitting ist durchflussoptimiert für geringe Druckverluste.

Welche Zertifikate und Nachweise bestätigen die Qualität des Winkelnippels?

Der Uponor S-Press Plus Winkelnippel verfügt über umfassende Zertifizierungen, darunter DVGW/ÖVGW und KIWA/KOMO, die seine Eignung für die genannten Anwendungen bestätigen. Die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft und durch das BAM-Gutachten Nr.: 18018634 nachgewiesen. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Welche Vorteile bietet der Winkelnippel bei der Montage und im Betrieb?

Die Montage des Winkelnippels wird durch die fixierte Edelstahl-Presshülse mit Sichtfenster und die sichere Pressbackenführung erheblich vereinfacht. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was Zeit spart und die Installationssicherheit erhöht. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt. Zusätzlich bietet ein QR-Code direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Form: Winkel 90 Grad
• Anschluss 1: Pressmuffe, 25 mm Rohraußendurchmesser
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1), 3/4 Zoll (20 mm)
• Material: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: bis 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Winkelnippel 25mm x R 3/4" MT ist eine zuverlässige und hygienische Verbindungslösung für Mehrschichtverbundrohre in Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit Verzinnung und ausgestattet mit EPDM-Dichtungen, sichert er Langlebigkeit und Konformität mit hohen Hygienestandards. Mit einem maximalen Arbeitsdruck von 10 bar und der einfachen, kalibrierungsfreien Pressmontage stellt dieser Winkelnippel eine effiziente und sichere Komponente für moderne Rohrleitungssysteme dar.
