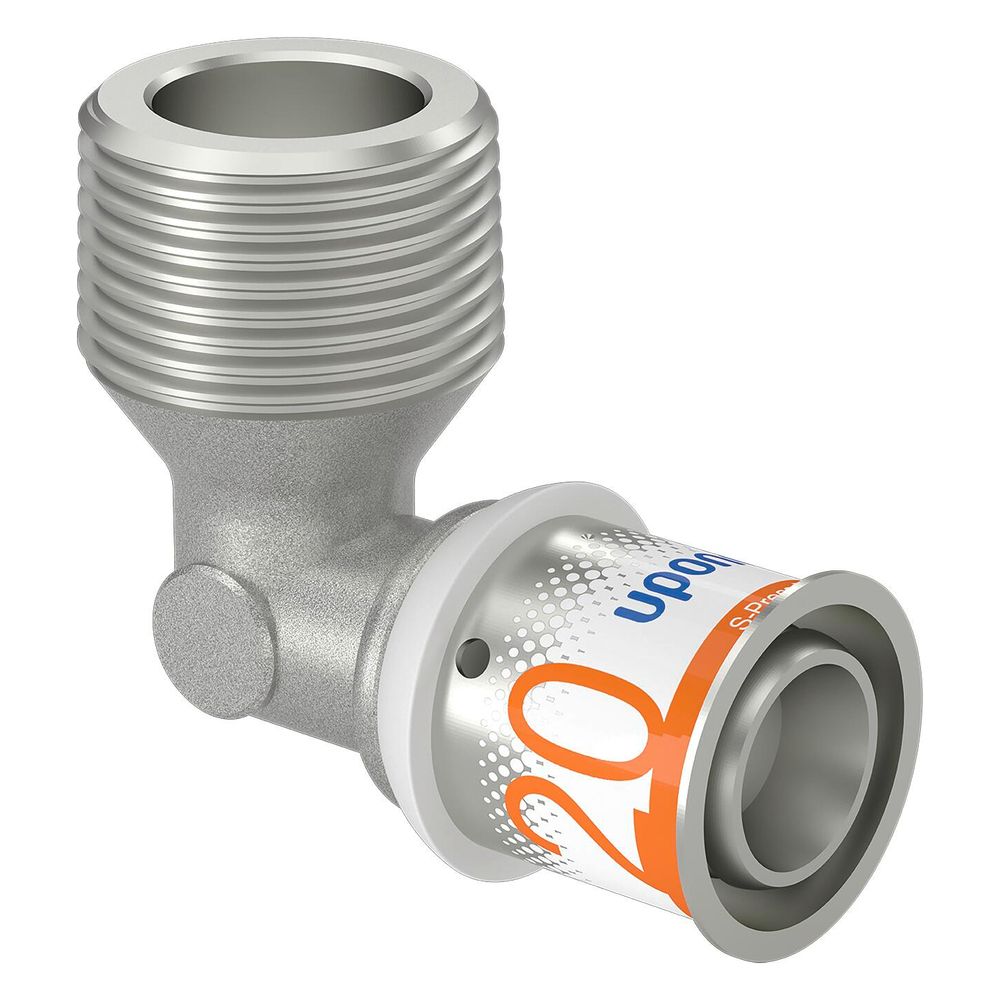

Uponor S-Press Plus Winkelnippel 20mm x R 3/4" MT

Der Uponor S-Press Plus Winkelnippel 20mm x R 3/4" MT aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser Winkelnippel optimalen Korrosionsschutz und ist für Rohrsysteme mit einem Durchmesser von 20 mm geeignet. Er ermöglicht eine sichere und langlebige Verbindung in Anlagen mit einem Betriebsdruck von bis zu 10 bar.

Wie ist der Uponor S-Press Plus Winkelnippel konstruiert?

Der Winkelnippel ist ein einteiliges Bauteil mit einem 90-Grad-Winkel. Er verfügt über eine Pressmuffe auf der einen Seite und ein konisches Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1) auf der anderen Seite. Beide Anschlüsse bestehen aus entzinkungsbeständigem Messing (DZR) und sind zusätzlich verzinnt, um Korrosion vorzubeugen. Die Pressmuffe ist mit einer fest fixierten Edelstahl-Presshülse ausgestattet, die ein Sichtfenster besitzt. Die Dichtringe bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen gemäß KTW-Empfehlung und DVGW Arbeitsblatt W 270.

Welche Vorteile bietet die Installation des Winkelnippels?

Die längskraftschlüssige Radial-Pressverbindung ermöglicht eine schnelle und effiziente Installation, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung sichergestellt, die bei einem Überdruck von 150 mbar ein "unverpresst undicht"-Signal liefert. Das System ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und sorgt für eine hygieneoptimierte, totraumfreie Verbindung zwischen Fittingkörper und Rohr.

Für welche Anwendungsbereiche ist der Winkelnippel geeignet?

Der Winkelnippel ist vielseitig einsetzbar in Trinkwasserinstallationen sowie in Systemen für das Heizen und Kühlen. Für Trinkwasserinstallationen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer erlaubt. Im Heizungsbereich beträgt die maximal zulässige Dauerbetriebstemperatur 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer.

Welche Zertifikate und Prüfungen liegen vor?

Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Es erfüllt die Anforderungen der Migrationsprüfung gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 bestätigt (BAM-Gutachten Nr.: 18018634). Zudem wurde die Zugfestigkeit mit über 1600 N gemäß CSTB NF EN 1979 geprüft.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90°
• Anschluss 1: Pressmuffe, 20 mm
• Anschluss 2: Außengewinde konisch BSPT-R 3/4 Zoll
• Werkstoff Anschlüsse: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Rohraußendurchmesser Anschluss 1: 20 mm
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)

Der Uponor S-Press Plus Winkelnippel bietet eine sichere, hygienische und langlebige Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Mit seiner hochwertigen entzinkungsbeständigen Messinglegierung, der korrosionsbeständigen Verzinnung und der geprüften Zugfestigkeit von über 1600 N ist er für den Einsatz unter anspruchsvollen Bedingungen geeignet. Die einfache Montage ohne Kalibrieren und Entgraten sowie die hohe Prüfsicherheit bei einem maximalen Arbeitsdruck von 10 bar machen ihn zu einer zuverlässigen Komponente in modernen Verbundrohrsystemen.
