Walraven Kugelgelenk, einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
5 weitere Ausführungen verfügbar
Beschreibung

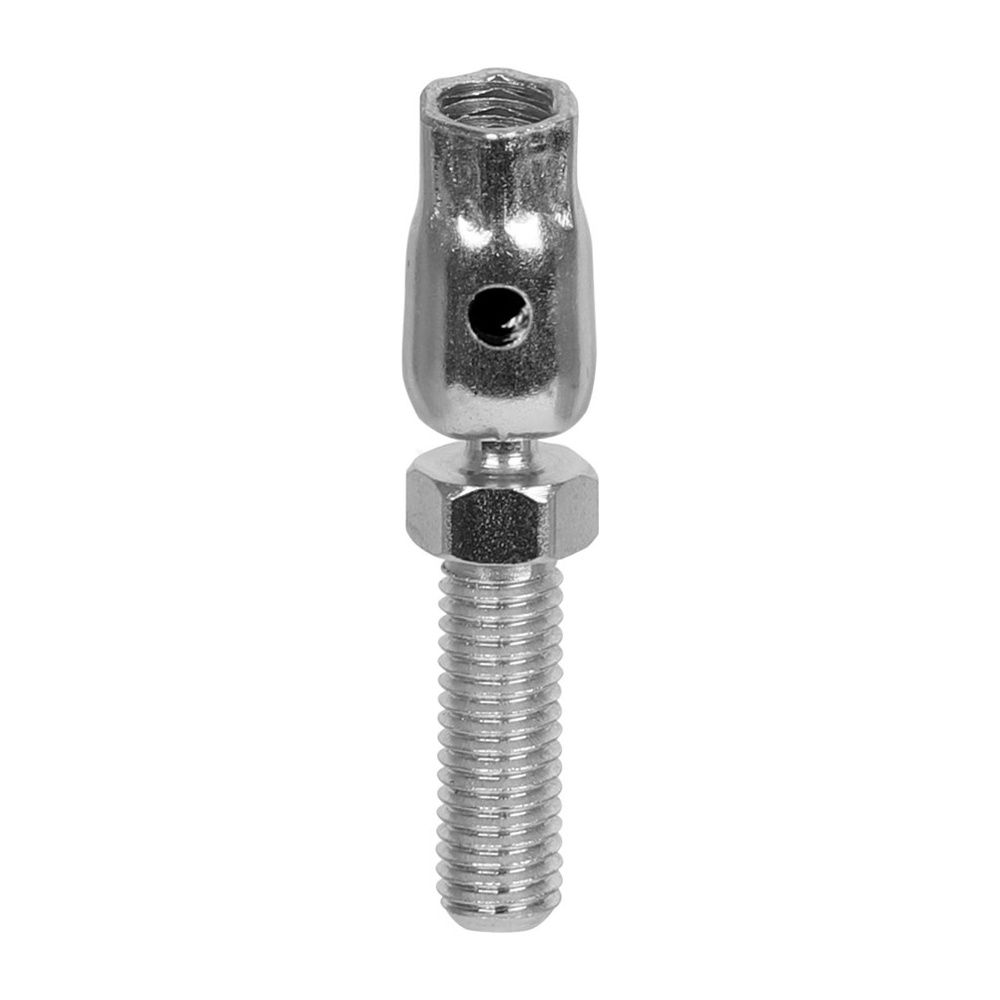

Walraven Kugelgelenk, Länge 64mm M10x30mm einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
Das Walraven Kugelgelenk aus der Serie Fixpunkte und Gleiter ist speziell für die Aufnahme von Längenänderungen von Rohrleitungen konzipiert, insbesondere bei großen Abständen zur Decke. Es zeichnet sich durch eine flexible Pendelwirkung aus und ermöglicht eine einfache, stufenlose Höhenverstellung. Zur Erhöhung der Montagesicherheit sind Kontrolllöcher integriert, die eine Prüfung der Eindrehtiefe erlauben, um ein Blockieren des Pendels durch zu tiefes Eindrehen zu verhindern. Das Kugelgelenk mit einer Baulänge von 64 mm ist zur Befestigung an Schiebemuttern in Schienen oder an Schellen geeignet und wird für metallische Rohre bis DN 50 sowie Kunststoffrohre bis DN 100 empfohlen. Es ist aus Stahl 1.0332 gefertigt und elektrolytisch verzinkt.
Technische Daten

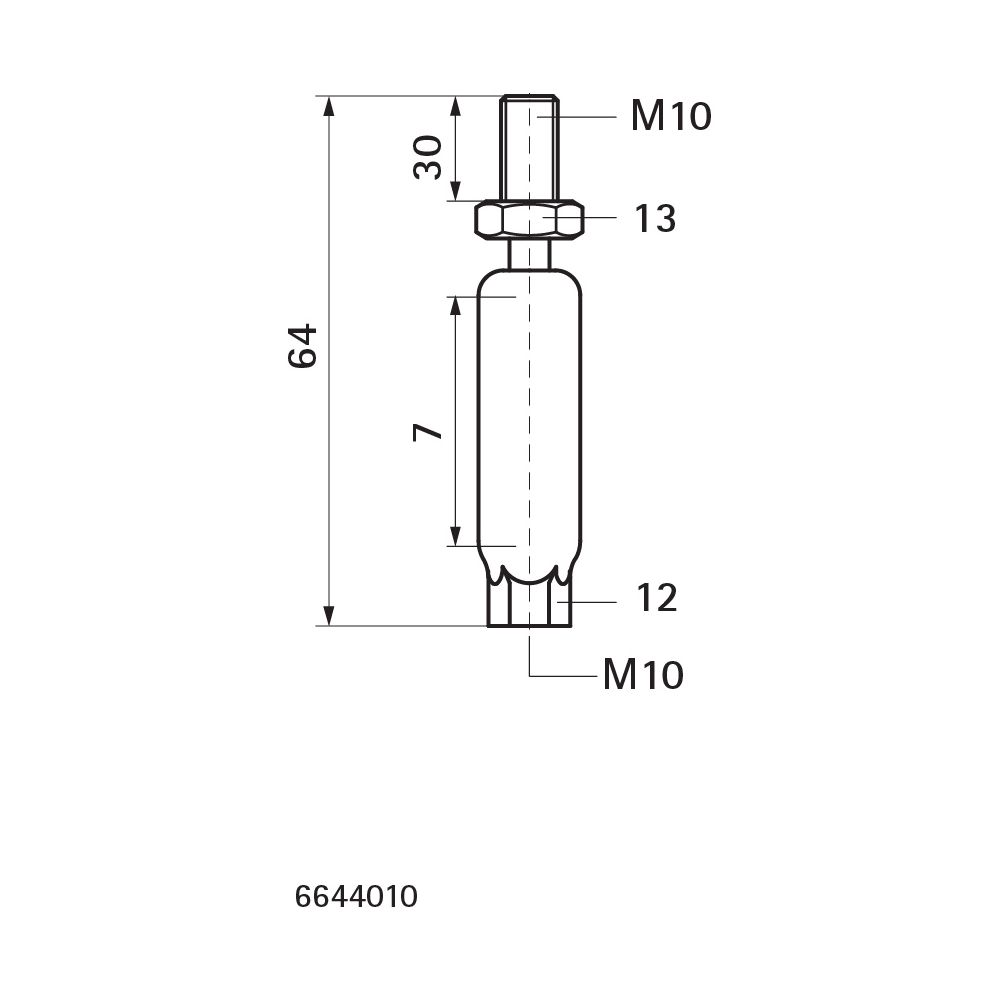

- Baulänge: 64 mm
- Gewindeanschluss: AG M10 / IG M10
- Zulässige Nutzlast: 3100
- Einstellbereich: 7
- Maximale Winkelverdrehung: 20
- Material: Stahl 1.0332
- Oberfläche: Elektrolytisch verzinkt
- Mit Inspektionsloch: Ja
- Scharnier justierbar: Ja
- Mit Schlüsselfläche: Ja
- Empfohlen für metallische Rohre: bis DN 50
- Empfohlen für Kunststoffrohre: bis DN 100
Technische Daten
| Hersteller-Warengruppe | Fixpunkte und Gleiter |
| Hersteller-Serie | Fixpunkte und Gleiter |
| Hersteller-Produktgruppe | Kugelgelenkaufhänger |
| Hersteller-Artikelnummer | 6644010 |
| Hersteller | Walraven |
| Anschluss mit Außengewinde | nein |
| Artikelnummer | WALRAVEN-6644010 |
| Baulänge | 64 |
| EAN-13 | 8712993332243 |
| Einstellbereich | 7 |
| Gewicht | 0,048 kg |
| Gewindeanschluss oben | ja |
| Gewindeanschluss unten | ja |
| Max Winkelverdrehung | 20 |
| Maß 1 (metrisch) | 10 |
| Maß 2 (metrisch) | 10 |
| Mit Inspektionsloch | ja |
| Mit Schiebemutter | nein |
| Mit Schlüsselfläche | ja |
| Scharnier justierbar | ja |
| Zulässige Nutzlast | 3100 |
