Walraven Kugelgelenk, einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
5 weitere Ausführungen verfügbar
Beschreibung

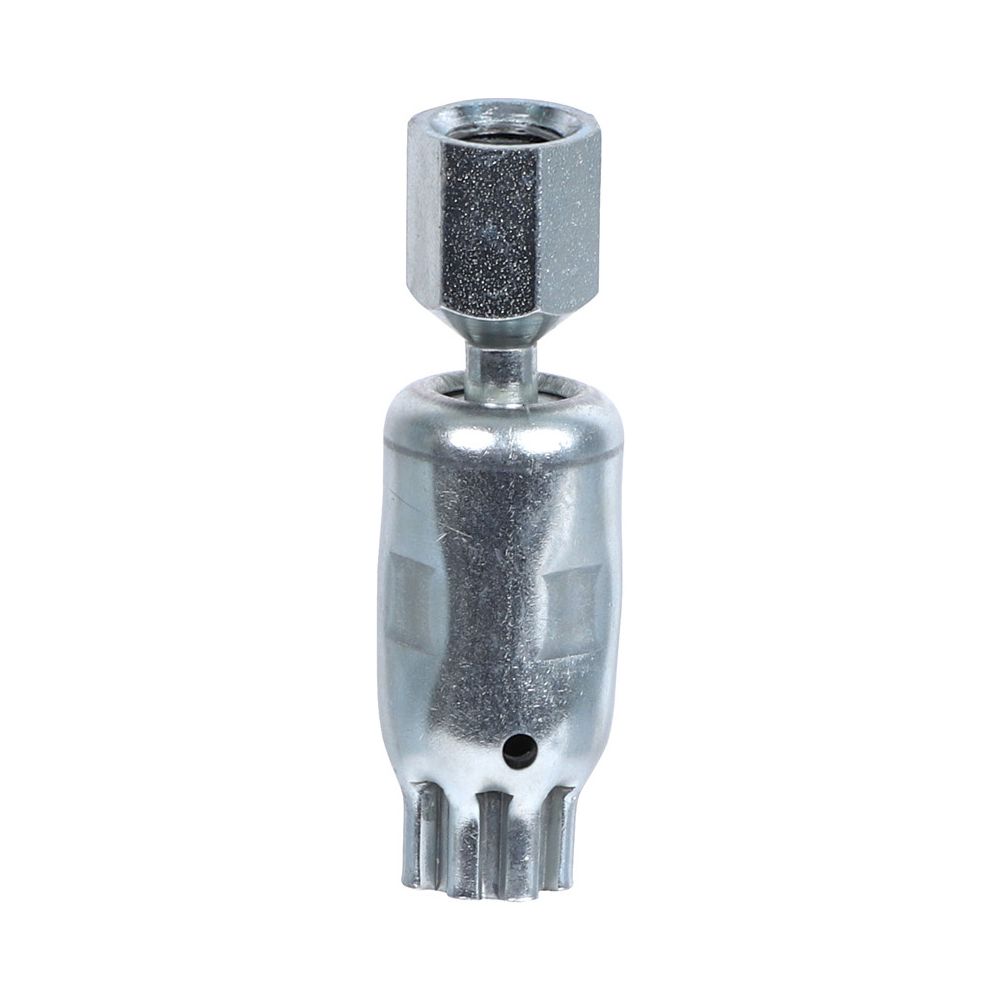

Walraven Kugelgelenk, Länge 90mm M12x18mm einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
Das Walraven Kugelgelenk aus der Serie Fixpunkte und Gleiter ist eine elektrolytisch verzinkte Lösung zur flexiblen Befestigung von Rohrleitungen. Es wurde speziell für die Aufnahme von Rohrleitungslängenänderungen bei großen Abständen zur Decke entwickelt und zeichnet sich durch eine flexible Pendelwirkung aus. Mit einer Baulänge von 90 mm und einem Gewinde von M12x18mm ermöglicht es eine einfache Höhenverstellung und bietet durch ein Kontrollloch Sicherheit bei der Montage.
Dieses Kugelgelenk ist zur Befestigung an Schiebemuttern in Schienen oder an Schellen geeignet. Es ist aus Stahl 1.0332 gefertigt und elektrolytisch verzinkt. Das Produkt wird für metallische Rohre bis DN 50 und Kunststoffrohre bis DN 100 empfohlen. Die stufenlose Höhenverstellung wird durch ein justierbares Scharnier unterstützt, das eine maximale Winkelverdrehung von 20 ermöglicht. Das integrierte Kontrollloch dient der Prüfung der Eindrehtiefe, wobei ein zu tiefes Eindrehen die Pendelbewegung blockieren kann. Es verfügt über Gewindeanschlüsse oben und unten sowie eine Schlüsselfläche.
Technische Daten
- Material: Stahl 1.0332
- Oberfläche: elektrolytisch verzinkt
- Baulänge: 90 mm
- Gewinde: M12 x 18 mm
- Empfohlen für metallische Rohre: bis DN 50
- Empfohlen für Kunststoffrohre: bis DN 100
- Zulässige Nutzlast: 5000
- Einstellbereich: 5
- Max. Winkelverdrehung: 20
- Mit Schlüsselfläche: ja
Technische Daten
| Hersteller-Warengruppe | Fixpunkte und Gleiter |
| Hersteller-Serie | Fixpunkte und Gleiter |
| Hersteller-Produktgruppe | Kugelgelenkaufhänger |
| Hersteller-Artikelnummer | 6642112 |
| Hersteller | Walraven |
| Anschluss mit Außengewinde | nein |
| Artikelnummer | WALRAVEN-6642112 |
| Baulänge | 90 |
| EAN-13 | 8712993324286 |
| Einstellbereich | 5 |
| Gewicht | 0,12 kg |
| Gewindeanschluss oben | ja |
| Gewindeanschluss unten | ja |
| Max Winkelverdrehung | 20 |
| Maß 1 (metrisch) | 12 |
| Maß 2 (metrisch) | 12 |
| Mit Inspektionsloch | ja |
| Mit Schiebemutter | nein |
| Mit Schlüsselfläche | ja |
| Scharnier justierbar | ja |
| Zulässige Nutzlast | 5000 |
