Walraven Kugelgelenk, einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
5 weitere Ausführungen verfügbar
Beschreibung

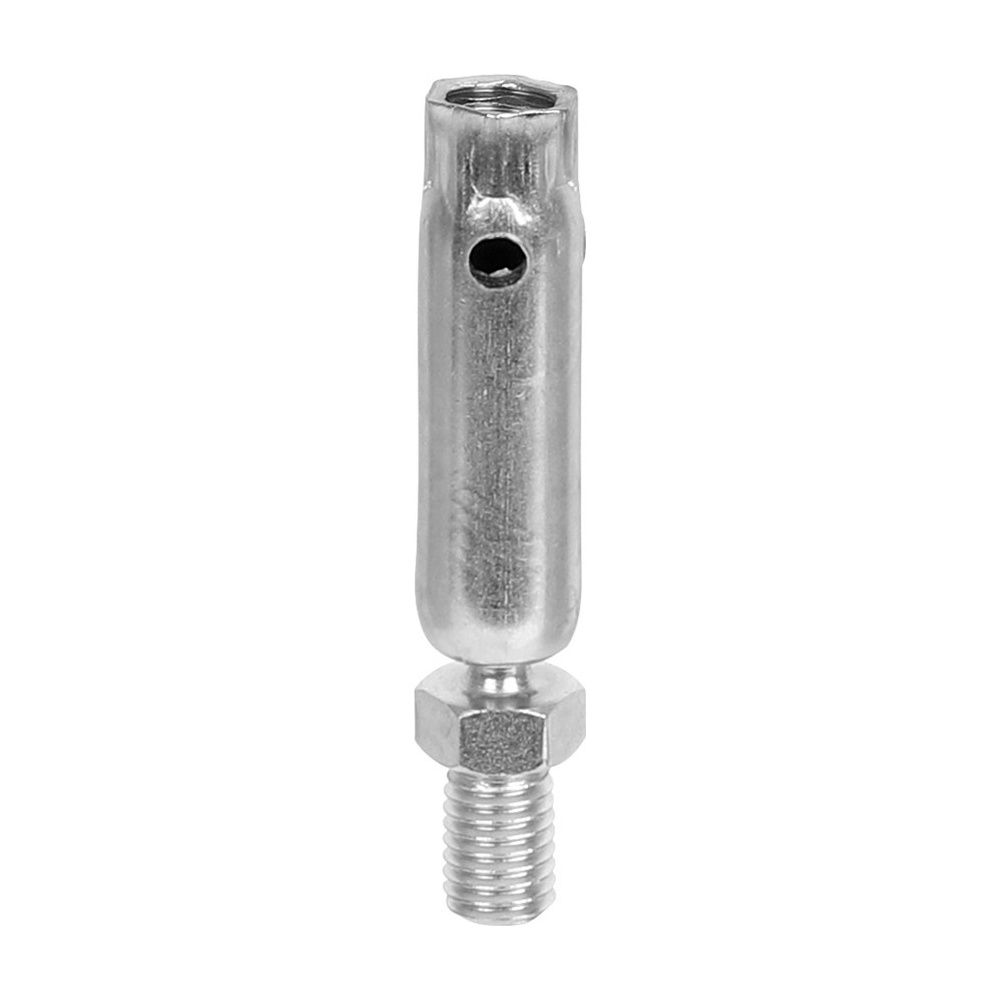

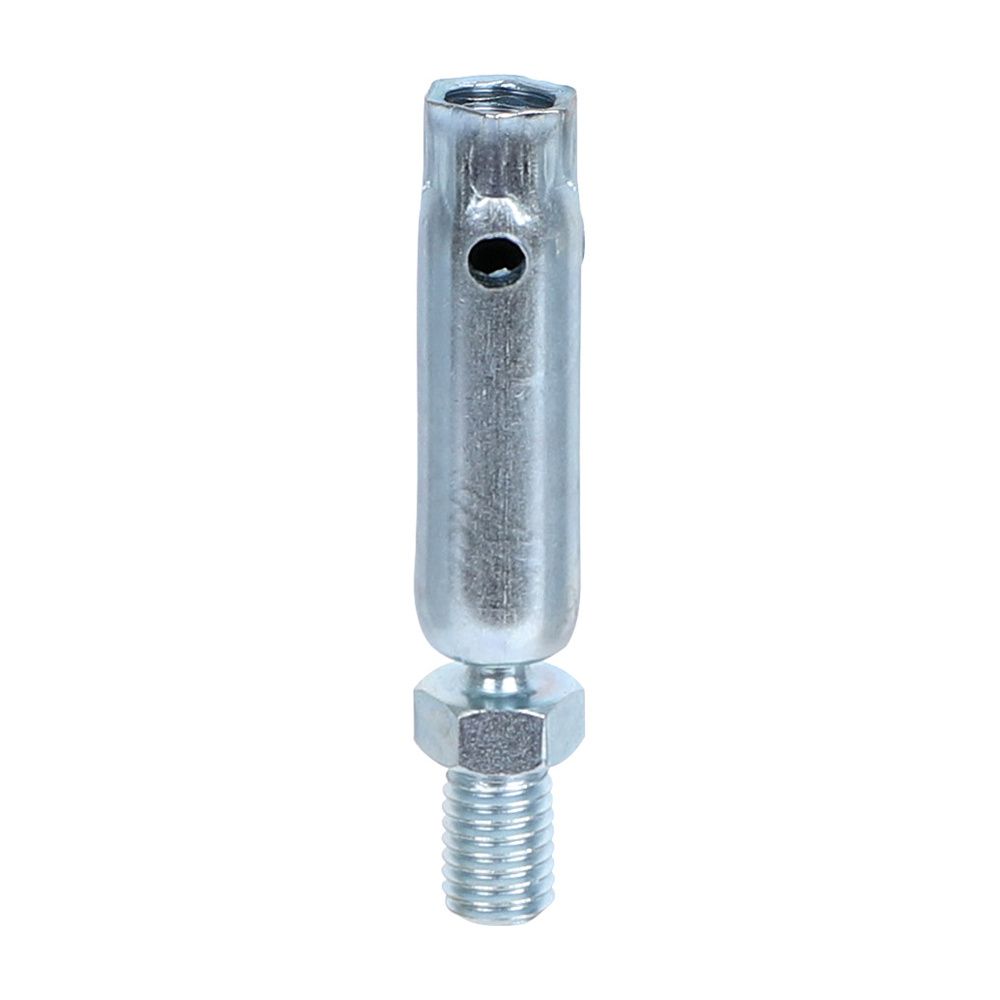

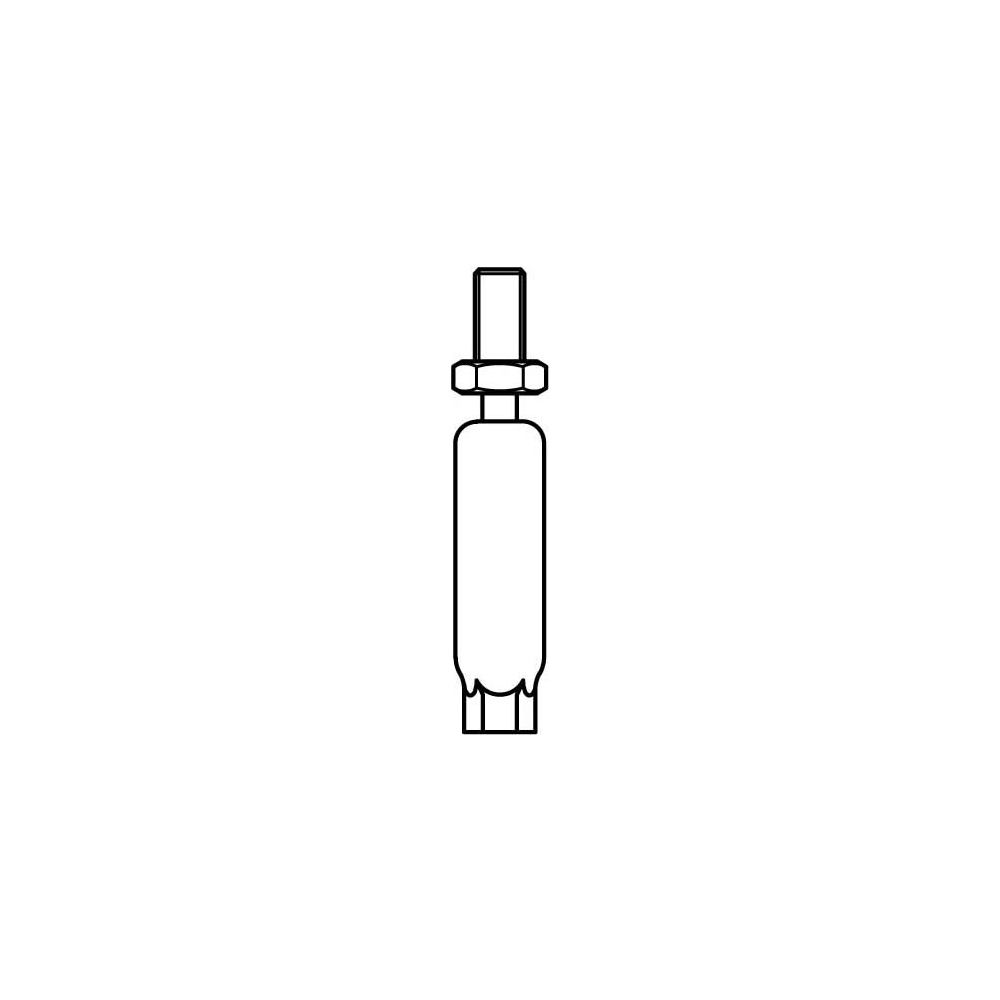

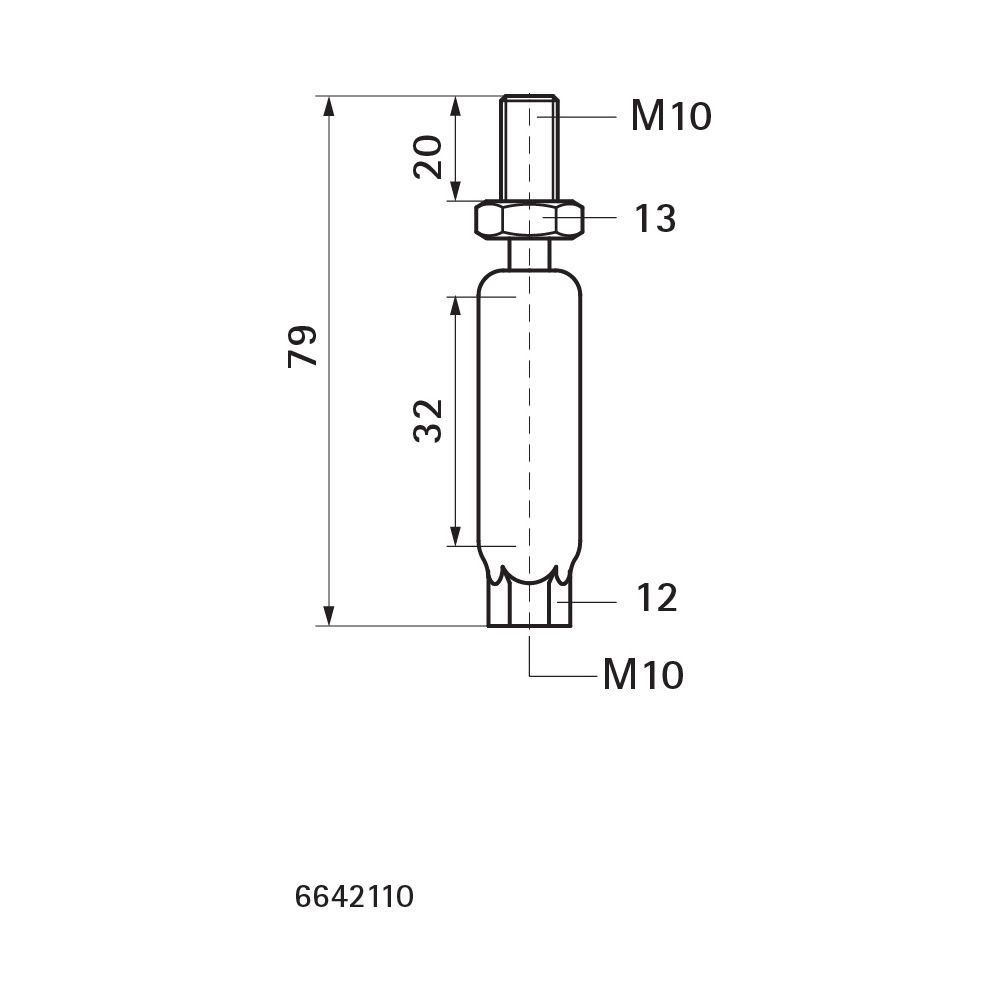

Walraven Kugelgelenk, Länge 74mm M10x15mm einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
Das Walraven Kugelgelenk aus der Serie Fixpunkte und Gleiter ist für die Aufnahme von Rohrleitungslängenänderungen bei großen Abständen zur Decke konzipiert. Es bietet eine flexible Pendelwirkung und ermöglicht die Befestigung an Schiebemuttern in Schienen oder an Schellen. Gefertigt aus Stahl 1.0332 und elektrolytisch verzinkt, wird es für metallische Rohre bis DN 50 sowie Kunststoffrohre bis DN 100 empfohlen. Das Kugelgelenk verfügt über eine Baulänge von 74 mm und ist mit einem Außengewinde M10 sowie einem Innengewinde M10 ausgestattet. Eine einfache, stufenlose Höhenverstellung ist gegeben. Zur Sicherheit bei der Montage besitzt es ein Kontrollloch zur Prüfung der Eindrehtiefe. Ein zu tiefes Eindrehen kann die Pendelfunktion blockieren. Eine justierbare Scharnierfunktion mit einer maximalen Winkelverdrehung von 20 ist ebenfalls vorhanden.
Technische Daten
- Material: Stahl 1.0332
- Oberfläche: Elektrolytisch verzinkt
- Baulänge: 74 mm
- Gewinde: AG M10 / IG M10
- Zulässige Nutzlast: 3100
- Einstellbereich: 32
- Max. Winkelverdrehung: 20
- Mit Inspektionsloch: Ja
- Scharnier justierbar: Ja
- Mit Schlüsselfläche: Ja
Technische Daten
| Hersteller-Warengruppe | Fixpunkte und Gleiter |
| Hersteller-Serie | Fixpunkte und Gleiter |
| Hersteller-Produktgruppe | Kugelgelenkaufhänger |
| Hersteller-Artikelnummer | 6642110 |
| Hersteller | Walraven |
| Anschluss mit Außengewinde | nein |
| Artikelnummer | WALRAVEN-6642110 |
| Baulänge | 74 |
| EAN-13 | 8712993284863 |
| Einstellbereich | 32 |
| Gewicht | 0,041 kg |
| Gewindeanschluss oben | ja |
| Gewindeanschluss unten | ja |
| Max Winkelverdrehung | 20 |
| Maß 1 (metrisch) | 10 |
| Maß 2 (metrisch) | 10 |
| Mit Inspektionsloch | ja |
| Mit Schiebemutter | nein |
| Mit Schlüsselfläche | ja |
| Scharnier justierbar | ja |
| Zulässige Nutzlast | 3100 |
