Walraven Kugelgelenk, einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
5 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Gewindegröße
Gesamtlänge
Beschreibung

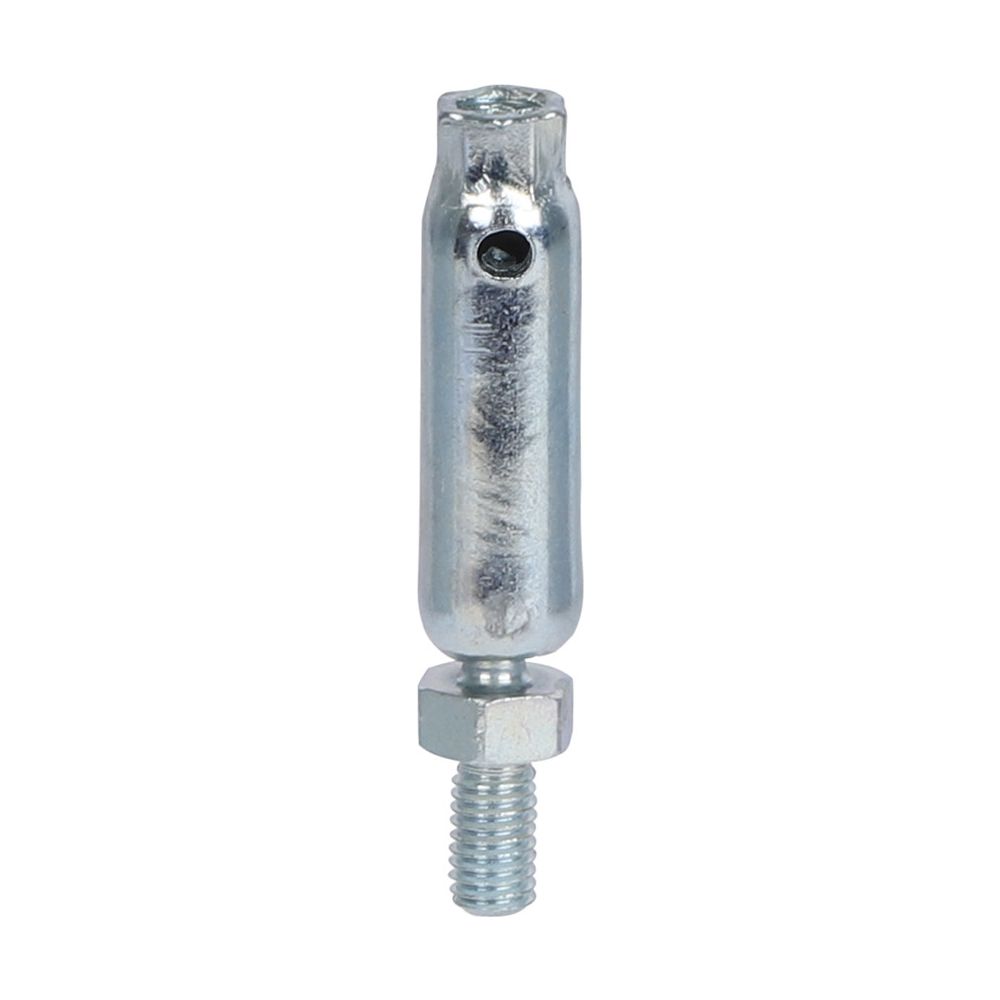

Walraven Kugelgelenk, Länge 74mm M8x15mm einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
Das Walraven Kugelgelenk aus der Serie Fixpunkte und Gleiter ist für die Befestigung an Schiebemuttern in Schienen oder an Schellen konzipiert. Es wurde entwickelt, um Rohrleitungslängenänderungen bei großen Abständen zur Decke aufzunehmen und bietet eine flexible Pendelwirkung. Die Ausführung hat eine Baulänge von 74 mm und verfügt über Gewindeanschlüsse AG M8 / IG M8. Ein Kontrollloch dient zur Prüfung der Eindrehtiefe, wobei zu tiefes Eindrehen die Pendelbewegung blockieren kann.
Das Kugelgelenk ist aus Stahl 1.0332 gefertigt und elektrolytisch verzinkt. Es wird für metallische Rohre bis DN 50 sowie Kunststoffrohre bis DN 100 empfohlen. Eine einfache stufenlose Höhenverstellung ist möglich. Das Produkt ist mit einer Schlüsselfläche ausgestattet und bietet eine zulässige Nutzlast von 3100. Der Einstellbereich beträgt 32 und die maximale Winkelverdrehung 20.
Technische Daten
- Material: Stahl 1.0332
- Oberfläche: elektrolytisch verzinkt
- Baulänge: 74 mm
- Gewinde: AG M8 / IG M8
- Zulässige Nutzlast: 3100
- Einstellbereich: 32
- Max. Winkelverdrehung: 20
- Mit Inspektionsloch: ja
- Scharnier justierbar: ja
Technische Daten
| Hersteller-Warengruppe | Fixpunkte und Gleiter |
| Hersteller-Serie | Fixpunkte und Gleiter |
| Hersteller-Produktgruppe | Kugelgelenkaufhänger |
| Hersteller-Artikelnummer | 6642108 |
| Hersteller | Walraven |
| Anschluss mit Außengewinde | nein |
| Artikelnummer | WALRAVEN-6642108 |
| Baulänge | 74 |
| EAN-13 | 8712993284856 |
| Einstellbereich | 32 |
| Gewicht | 0,038 kg |
| Gewindeanschluss oben | ja |
| Gewindeanschluss unten | ja |
| Max Winkelverdrehung | 20 |
| Maß 1 (metrisch) | 8 |
| Maß 2 (metrisch) | 8 |
| Mit Inspektionsloch | ja |
| Mit Schiebemutter | nein |
| Mit Schlüsselfläche | ja |
| Scharnier justierbar | ja |
| Zulässige Nutzlast | 3100 |
