Walraven Kugelgelenk, einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
5 weitere Ausführungen verfügbar
Beschreibung

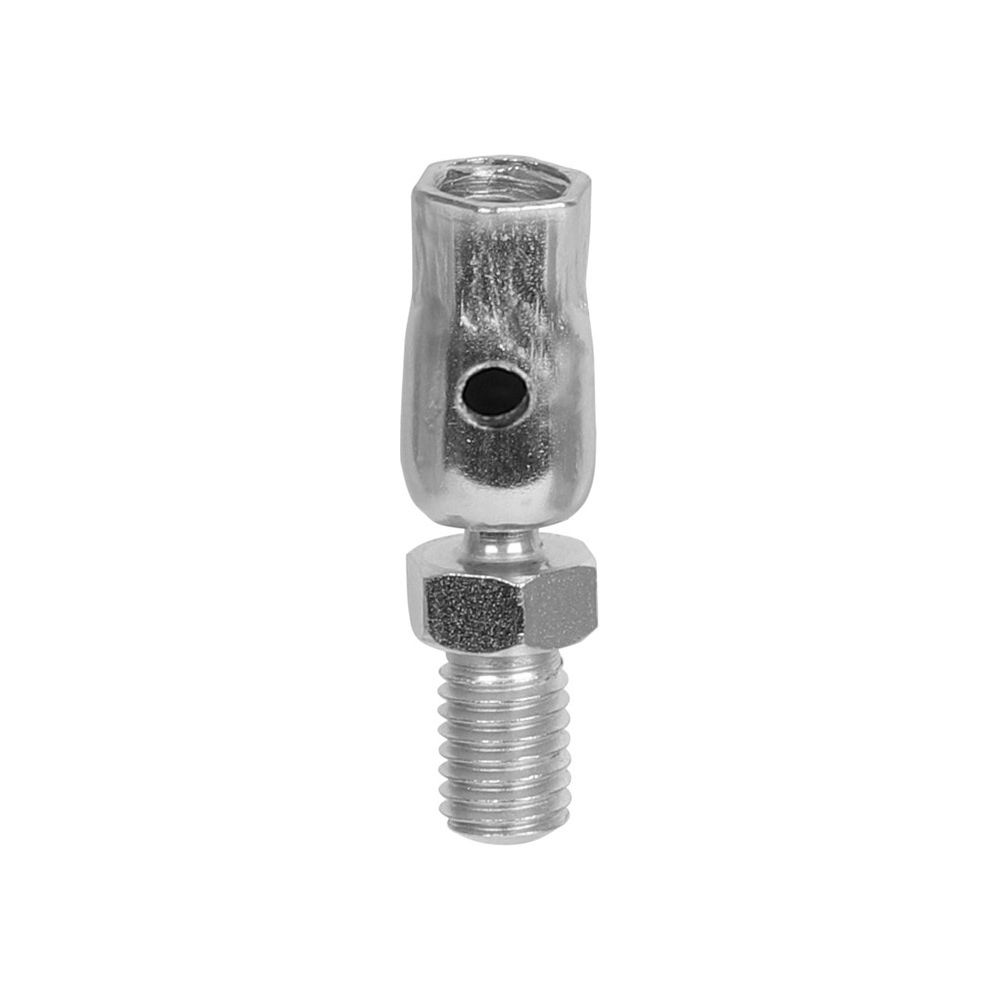

Walraven Kugelgelenk, Länge 49mm M10x15mm einfache Höhenverstellung, Kontrollloch, elektrolytisch verzinkt
Das Walraven Kugelgelenk aus der Serie Fixpunkte und Gleiter ist speziell für die Aufnahme von Rohrleitungslängenänderungen bei großen Abständen zur Decke entwickelt. Es ermöglicht eine flexible Pendelwirkung und ist zur Befestigung an Schiebemuttern in Schienen oder an Schellen vorgesehen. Mit einer Baulänge von 49 mm und einem Gewinde von AG M10 / IG M10 bietet es eine einfache Höhenverstellung und ist elektrolytisch verzinkt.
Das Kugelgelenk ist aus Stahl 1.0332 gefertigt und elektrolytisch verzinkt. Es wird für metallische Rohre bis DN 50 sowie Kunststoffrohre bis DN 100 empfohlen. Für eine sichere Montage sind Kontrolllöcher zur Prüfung der Eindrehtiefe integriert. Dabei ist zu beachten, dass ein zu tiefes Eindrehen das Pendel blockieren kann.

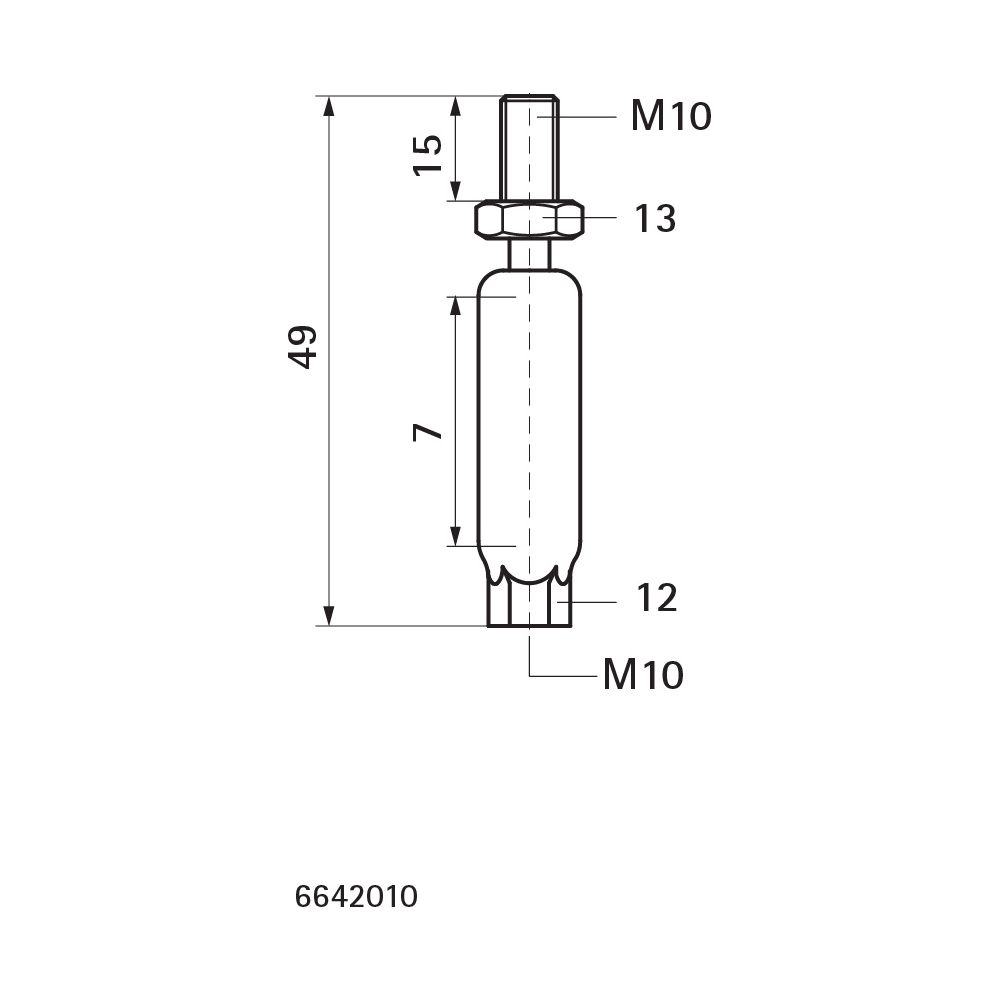

Technische Daten
- Material: Stahl 1.0332
- Oberfläche: Elektrolytisch verzinkt
- Baulänge: 49 mm
- Gewindeanschluss: AG M10 / IG M10
- Empfohlen für metallische Rohre: bis DN 50
- Empfohlen für Kunststoffrohre: bis DN 100
- Zulässige Nutzlast: 3100
- Einstellbereich: 7
- Max. Winkelverdrehung: 20
Technische Daten
| Hersteller-Warengruppe | Fixpunkte und Gleiter |
| Hersteller-Serie | Fixpunkte und Gleiter |
| Hersteller-Produktgruppe | Kugelgelenkaufhänger |
| Hersteller-Artikelnummer | 6642010 |
| Hersteller | Walraven |
| Anschluss mit Außengewinde | nein |
| Artikelnummer | WALRAVEN-6642010 |
| Baulänge | 49 |
| EAN-13 | 8712993284849 |
| Einstellbereich | 7 |
| Gewicht | 0,028 kg |
| Gewindeanschluss oben | ja |
| Gewindeanschluss unten | ja |
| Max Winkelverdrehung | 20 |
| Maß 1 (metrisch) | 10 |
| Maß 2 (metrisch) | 10 |
| Mit Inspektionsloch | ja |
| Mit Schiebemutter | nein |
| Mit Schlüsselfläche | ja |
| Scharnier justierbar | ja |
| Zulässige Nutzlast | 3100 |
